شرکت اندیشگران جامع صنعت ایرانیان با تکیه بر دانش، تجربه و تخصص کارشناسان خود در صنعت می تواند شما را در تهیه طرحهای توجیهی و اقتصادی در صنایع دارویی، پزشکی، غذایی، بیوتکنولوژی و شیمیایی یاری نماید و برآورد دقیقی از میزان و نوع سرمایه گذاریتان ارایه که موجب بهینه سازی سرمایه گذاریتان خواهد شد. ساخت و مونتاژ ماشین آلات خطوط تولید صنایع دارویی، غذایی، بیوتکنولوژی و شیمیایی زیر نظر مهندسین شرکت وخارجی انجام می گردد. یکی از مهم ترین فعالیت های شرکت ما طراحی، تولید و ساخت اتاق تمیز است. اتاق تمیز به علت اینکه فضایی به دور از آلودگی را ایجاد می مند در صنایع بسیاری کاربرد دارد. اصول طراحی و تولید اتاق تمیز (کلین روم) طبق استانداردهای موجود از تخصص ماست.

نکات مورد توجه بانک در بررسی ماشین آلات

موارد زیر نکاتی عمده در رابطه با بررسی ماشین آلات است که از طرف بانک مورد توجه قرار می گیرد:
ـ شماره وتاریخ پروفرما و مدت اعتبار آن( Validity ).
ـ تطابق ظرفیت ماشین آلات با ظرفیت طرح (با در نظر گرفتن راندمان).
ـ هماهنگی ظرفیت ماشین آلات و تجهیزات اتاق تمیز منتخب با یکدیگر و خط تولید.
ـ امکان استفاده از ماشین آلات و تجهیزات ساخت داخل (حذف اقلام ساخت داخل از پروفرما و راهنمایی متقاضیان جهت استفاده از ماشین آلات داخلی).
ـ بررسی نقشه جانمایی ماشین آلات.
ـ اطمینان خاطر کارشناس از تکمیل بودن خط تولید و ماشین آلات مورد نیاز.
ـ شرح پروسه تولید و مطابقت داشتن با فناوریهای روز دنیا.
ـ ارائه تضمین تولید در حد ظرفیت و کیفیت مورد قبول از سوی فروشنده.
ـ بررسی انرژی مورد نیاز جهت راه اندازی ماشین آلات (آب، برق، گاز، باد و …) و تدبیر Utility مورد نیاز جهت تامین انرژی.

ـ مستندات و دلایل خریدار در انتخاب فروشنده (تهیه وارائه پیشنهادات مقایسه ای سایر سازندگان و ارائه جداول مقایسه ای فنی و قیمتی).

ـ بررسی وضعیت و پیشینه فروشنده ماشین آلات در جهان وایران (ارائه Reference فروش) .
ـ آگاهی از خدمات پس از فروش و رضایت مشتریان (خریداران قبلی).
ـ کنترل و دقت در مواردی از قبیل حمل، نصب اتاق تمیز و راه اندازی، آموزش پرسنل، شرایط پرداخت، مدت ساخت .
– این مورد بصورت Optional (اختیاری) قابل پرکردن می باشد و عدم وجود آن اختلالی در روند فرآیند ایجاد نمی نماید.

 برای دریافت مشاوره در مورد روش تهیه طرح توجیهی و اقتصادی جهت تسهیلات بانکی برای اتاق تمیز (کلین روم) می توانید با کارشناسان تیم جامع صنعت ایرانیان تماس بگیرید.

برنامه تعمیرات در صنایع دارویی ( Maintanance Program in pharmaceutical industries) :هدف از برنامه نگهداری و تعمیرات این است که برنامه علمی وعملی جهت نگهداری عملیات دستگاه/ سیستم و Utility حتی Facility در محدوده های طراحی مورد نظر برای تولید تدوین شود و از هرگونه اختلال یا عدم تطابق با مقررات تعیین شده که روی کیفیت محصول موثر است جلوگیری شود. بسیاری از صنایع از جمله صنایع دارویی نیاز به اتاق تمیز (کلین روم) دارند تا رد محیطی به دور از آلودگی بتوانند تولیدات و آزمایشات خود را انجام دهند. شرکت جامع صنعت ایرانیان علاوه بر طراحی خطوط تولید کارخانه، اتاق تمیز (کلین روم) نیز طراحی و تولید می کند.

برنامه تعمیرات در صنایع دارویی به دو دسته کلی در پلنت تولیدی تقسیم می شوند:

1- تعمیرات پیشگیرانه یا PM- Preventive Maintanance.
2- تعمیرات مقطعی یا اضطراری یا BM- Breakdown Maintanance.
اجرای هر دو مورد از تعمیرات برای دستگاهها ، تجهیزات و سامانه ها در پلنت دارویی الزامی و ضروری است.

تعمیرات پیشگیرانه یا PM

در تعمیرات پیشگیرانه هدف برنامه ریزی جهت تعمیرات منظم و پیش بینی تعمیرات دستگاه و قطعات و پیشگیری از خرابی و درنتیجه بهبود آن قبل از اینکه دستگاه یا سامانه مستهلک شود است. تجهیزات بسیاری در اتاق های تمیز (کلین روم) مورد استفاده قرار می گیرد که نیاز به تعمیر و نگهداری دارند که تکنسین های آموزش دیده شرکت جامع صنعت ایرانیان در زمان های مقرر تجهیزات و دستگاه های مورد استفاده در اتاق های تمیز را سرویس و از خربی آنها جلوگیری می کنند.

این عمل با برنامه ریزی مدون باعث کاهش Downtime دستگاهها و سامانه ها میشود در نتیجه برای هر قطعه از دستگاه پیش بینی تعمیرات آن قبل از وقوع مشکل مطابق با توصیه سازنده، سابقه تاریخی ( دستگاه موجود ) وسفارش کاری انجام می شود.

سیستم نگهداری از ثبت و یادداشت ها در تعمیرات و نگهداری و جایگزین قطعات و سفارش آنها از الزامات بسیار مهم درcGMP است.

تعمیرات مقطعی یا BM

هرگاه بنا به عللی، وقوع حادثه ای یا مشکل در دستگاه، تجهیزات، سامانه که در تعمیرات، پیشگیرانه قابل پیش بینی نبوده یا پیش بینی نشده ، اتفاق بیفتد تعمیرات مقطعی یا BM انجام می شود.

مطابق با مقررات cGMP برای ارزیابی دستگاه و سامانه های و معتبرسازی آنها داشتن برنامه ریزی مدون و جامع در قسمت تعمیرات و نگهداری مخصوصاً تعمیرات پیشگیرانه بسیارحیاتی است .چرا که تمامی عملیات ارزیابی و معتبرسازی ، حتی کالیبراسیون آنها شدیدا وابسته به برنامه مدون تعمیرات و نگهداری و قابل پیش بینی است .
برنامه های تعمیرات اصولاً از برنامه های حمایتی و ضروری (Supporting program) معتبرسازی می باشد.

همینکه Facility شروع به Startup نمود به موازات آن برنامه تعمیرات تهیه می شود و یا جهت بقای وضعیت معتبر در Facility / دستگاه ، سیستم (سامانه) و فرآیند و برای اطمینان از پیگیری و مطابقت با اصول cGMP برنامه و سیاست های تعمیرات بازرسی و تمیزی دستگاه/ سیستم و Facility باید تهیه شوند.

در بسیاری موارد نیاز تعمیرات تخصصی تجهیزات اتاق تمیز است تا از هزینه مجدد برای خرید تجهیزات جدید جلوگیری شود. از این رو  می توانید با تعمیر به موقع تجهیزات خود را سالم و بدون نقص نگهداری کنید.

مستنداتی که دراین بخش مورد نیاز است شامل :

1- Log Use of Maintence and Calibration یا LUMAC
2- سفارش کاری (Work-order) برای PM و کالیبراسیون
3- برنامه ریزی و زمانبندی PM
4- پرونده دستگاه / سیستم و Facility
5- شناسنامه کیفی و شماره کیفی دستگاه
6- تهیه برنامه منظم قطعات یدکی ( Spare parts) و برنامه جایگزینی آن
7- آموزش پرسنل تعمیرات در تولید
8- برنامه معتبرسازی مجدد مطابق با تعمیرات انجام شده (طبق برنامه معتبرسازی مجدد)

با داشتن پرسنل متخصص و مجرب و کادر باتجربه در زمینه نصب، راه اندازی و تعمیرات دستگاهها و تجهیزات تولیدی خدمات زیر را ارایه می نماید:
برنامه ریزی، تعمیرات اعم از پیشگیرانه ، مقطعی و کامل مطابق با cGMP و سیستمهای کیفیت.
نگهداری و تعمیرات بهره‌ور (Productive Maintenance)
سیستم نگهداری و تعمیرات بهره‌ور فراگیر (Total Productive Maintenance).
نگهداری و تعمیرات پیشگیرانه (Preventive Maintenance)
نگهداری و تعمیرات پیشگویانه (Predictive Maintenance)

جالب است بدانید بسیاری از شکست های تولیدی یا افت کیفیت محصولات، نه به دلیل فرمول اشتباه یا تجهیزات ضعیف، بلکه به خاطر نبود یک اتاق تمیز استاندارد رخ می دهد.

در این مقاله قرار است با هم، قدم به قدم وارد دنیای طراحی اتاق تمیز و ساخت اتاق تمیز شویم؛ از مفهوم و ضرورت آن گرفته تا مراحل اجرایی، استانداردها، چالش ها و نکاتی که شاید کمتر به آن ها توجه شده باشد.

پیش از آنکه وارد تعریف های فنی شویم، لازم است کمی درباره ی چرایی اهمیت این فضا صحبت کنیم. اتاق تمیز فقط یک محیط لوکس یا اضافی نیست، بلکه یک زیرساخت حیاتی برای تضمین کیفیت، ایمنی و تکرارپذیری فرآیندهاست.

اتاق تمیز چیست و چرا اهمیت دارد؟

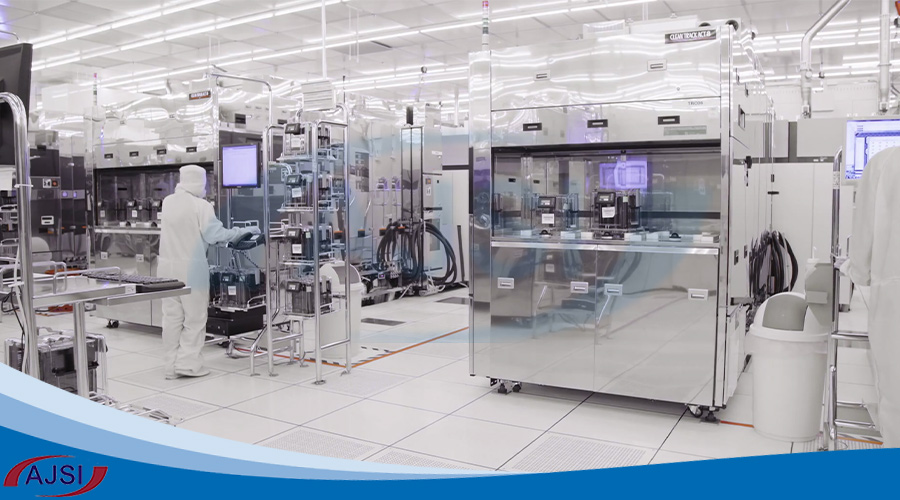

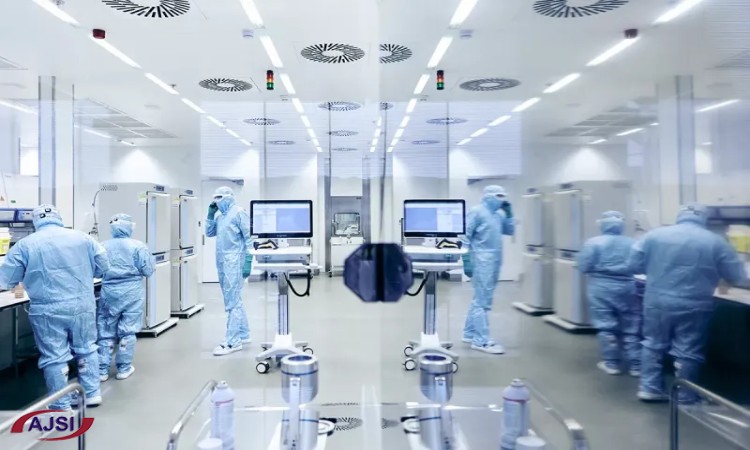

اتاق تمیز یا Clean Room محیطی کنترل شده است که در آن میزان ذرات معلق در هوا، دما، رطوبت، فشار و حتی نوع میکروارگانیسم ها به صورت دقیق مدیریت می شود. هدف اصلی از طراحی اتاق تمیز، ایجاد فضایی است که احتمال آلودگی محصول یا فرآیند به حداقل ممکن برسد.

اهمیت این فضا زمانی پررنگ تر می شود که بدانیم در برخی صنایع، وجود حتی یک ذره ی میکروسکوپی می تواند باعث از کار افتادن یک قطعه الکترونیکی یا آلوده شدن یک داروی تزریقی شود. به همین دلیل، ساخت اتاق تمیز نه یک انتخاب، بلکه یک الزام قانونی و کیفی است.

برای درک بهتر موضوع، باید بدانیم که طراحی و ساخت اتاق تمیز تنها به نصب چند فیلتر و دیوار محدود نمی شود. این فرآیند نیازمند تحلیل دقیق، شناخت فرآیند تولید و هماهنگی کامل بین معماری، تأسیسات و تجهیزات است.

تفاوت اتاق تمیز با فضاهای صنعتی معمولی

در نگاه اول ممکن است یک اتاق تمیز شبیه یک سالن تولید عادی به نظر برسد، اما تفاوت ها بسیار عمیق تر از ظاهر هستند. در یک فضای صنعتی معمولی، تمرکز اصلی بر عملکرد دستگاه هاست، اما در اتاق تمیز، خود فضا به عنوان یک تجهیز فعال عمل می کند.

در طراحی اتاق تمیز، جریان هوا به صورت مهندسی شده حرکت می کند، فشار مثبت یا منفی با دقت تنظیم می شود و تمامی متریال ها به گونه ای انتخاب می شوند که کمترین میزان ذره زایی را داشته باشند. این سطح از دقت، چیزی نیست که در فضاهای عادی دیده شود.

قبل از ورود به مراحل اجرایی، بهتر است با استانداردهایی آشنا شویم که چارچوب طراحی و ساخت اتاق تمیز را مشخص می کنند. این استانداردها زبان مشترک بین کارفرما، طراح و ناظر هستند.

استانداردهای بین المللی در طراحی و ساخت اتاق تمیز

استانداردها ستون فقرات هر پروژه ی موفق اتاق تمیز محسوب می شوند. بدون تکیه بر استانداردهای معتبر، امکان ارزیابی کیفیت و کارایی فضا وجود نخواهد داشت.

استاندارد ISO 14644

استاندارد ISO 14644 شناخته شده ترین مرجع برای طبقه بندی اتاق های تمیز است. این استاندارد، میزان مجاز ذرات معلق در هوا را بر اساس اندازه و تعداد مشخص می کند و اتاق ها را از کلاس ISO 1 تا ISO 9 دسته بندی می نماید.

در طراحی اتاق تمیز، انتخاب کلاس مناسب اهمیت بسیار زیادی دارد، زیرا مستقیماً روی هزینه، پیچیدگی ساخت و تجهیزات مورد نیاز تأثیر می گذارد. هرچه کلاس تمیزی بالاتر باشد، کنترل محیط سخت تر و هزینه برتر خواهد بود.

استاندارد GMP در صنایع دارویی

در صنایع دارویی و پزشکی، استانداردهای GMP نقش تعیین کننده ای دارند. این استانداردها فقط به ذرات هوا محدود نمی شوند، بلکه نحوه ی ورود پرسنل، تمیزکاری، نگهداری و حتی مستندسازی را نیز شامل می شوند.

ساخت اتاق تمیز مطابق با GMP نیازمند دیدی فراتر از مسائل فنی است و باید فرهنگ سازمانی و آموزش نیروی انسانی نیز در نظر گرفته شود.

مراحل طراحی اتاق تمیز از ایده تا نقشه اجرایی

طراحی اتاق تمیز یک فرآیند چندمرحله ای است که باید با دقت و حوصله انجام شود. هر تصمیم اشتباه در این مرحله، می تواند در آینده هزینه های سنگینی به پروژه تحمیل کند.

تحلیل نیازها و فرآیندها

اولین گام در طراحی اتاق تمیز، شناخت دقیق فرآیند تولید یا فعالیتی است که قرار است در فضا انجام شود. نوع محصول، حساسیت آن به آلودگی، تعداد پرسنل و تجهیزات همگی در این مرحله بررسی می شوند.

بدون این تحلیل اولیه، طراحی بیشتر شبیه حدس و گمان خواهد بود تا یک کار مهندسی اصولی.

تعیین کلاس تمیزی و شرایط محیطی

پس از تحلیل فرآیند، کلاس تمیزی مناسب تعیین می شود. در کنار آن، پارامترهایی مثل دما، رطوبت و فشار نیز مشخص می گردند. این اطلاعات مستقیماً روی انتخاب سیستم تهویه و نوع فیلترها اثر می گذارند.

در طراحی اتاق تمیز، این مرحله نقش تعیین کننده ای در هزینه نهایی پروژه دارد.

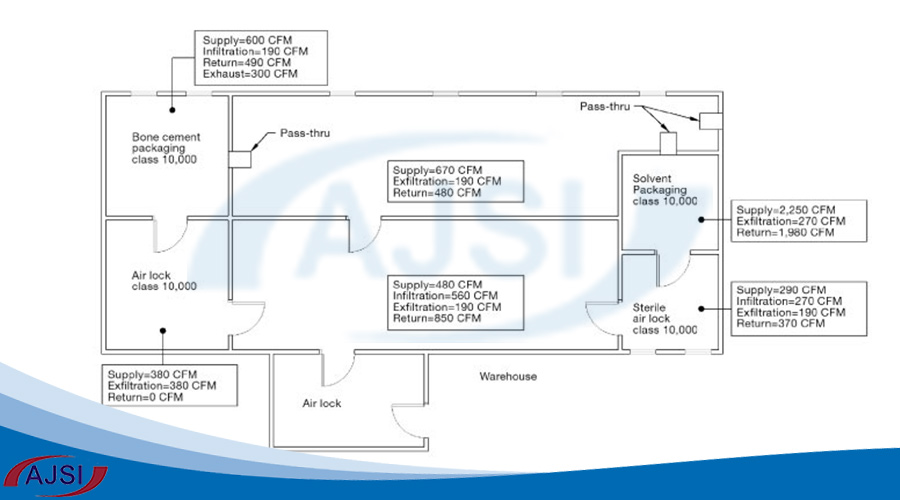

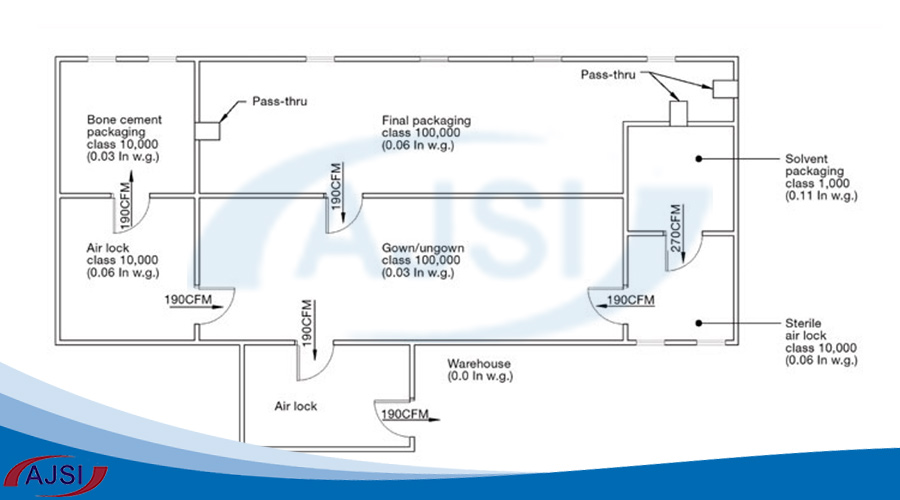

طراحی معماری و جانمایی فضاها

در این بخش، نقشه های معماری تهیه می شوند. جانمایی اتاق ها، مسیرهای رفت وآمد، ایرلاک ها و محل قرارگیری تجهیزات با دقت مشخص می گردد. هدف اصلی، کاهش تداخل جریان ها و جلوگیری از انتقال آلودگی است.

یک طراحی معماری هوشمندانه می تواند بهره وری را افزایش داده و هزینه های نگهداری را کاهش دهد.

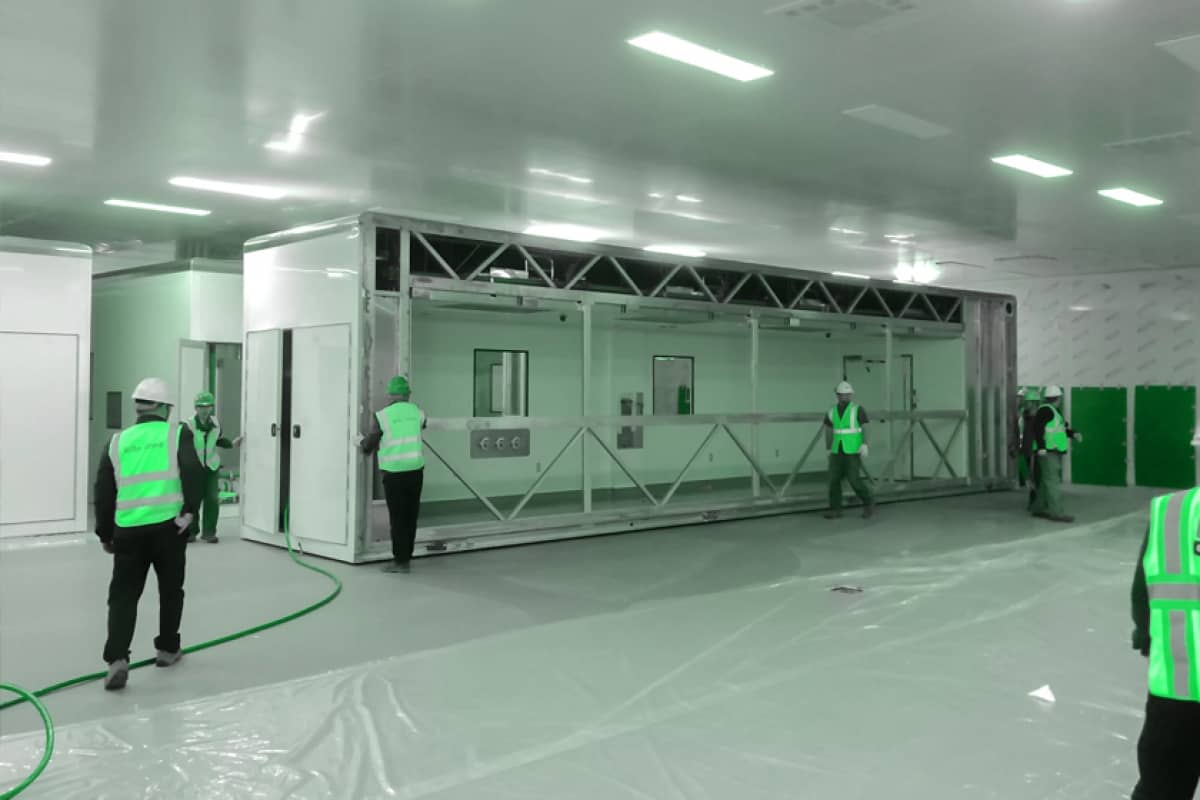

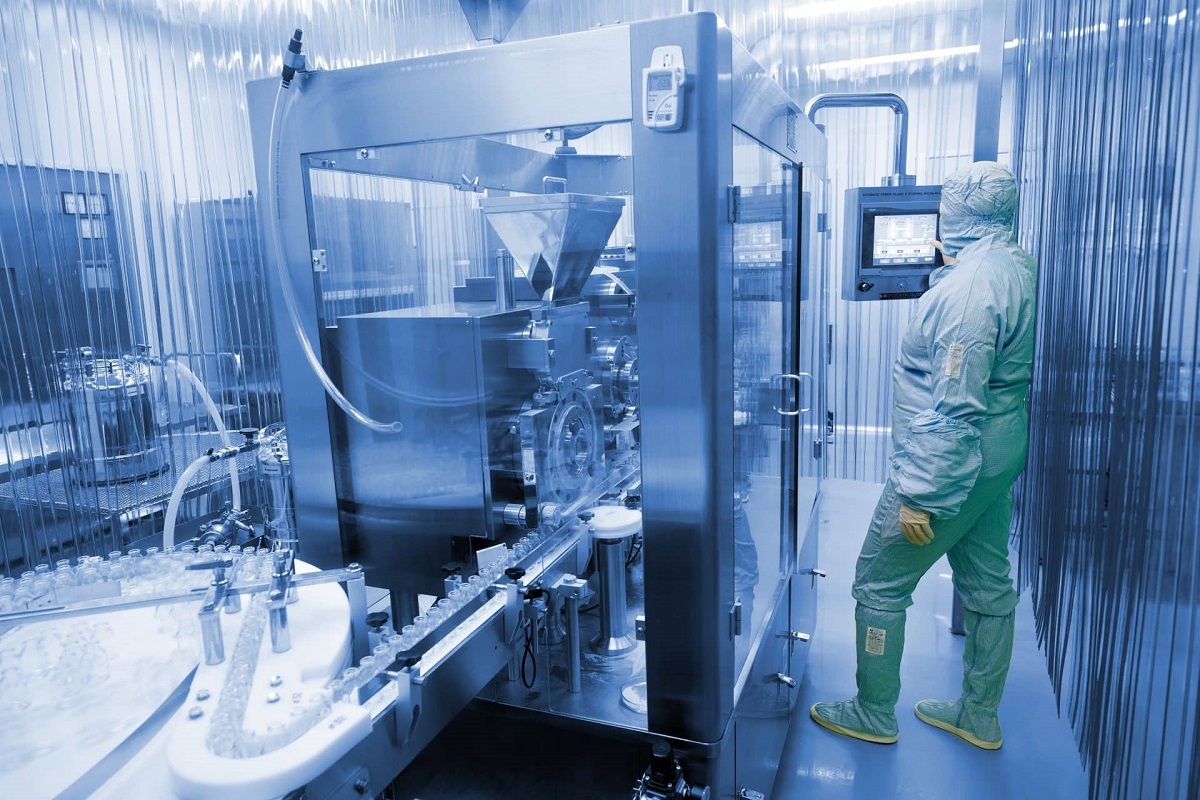

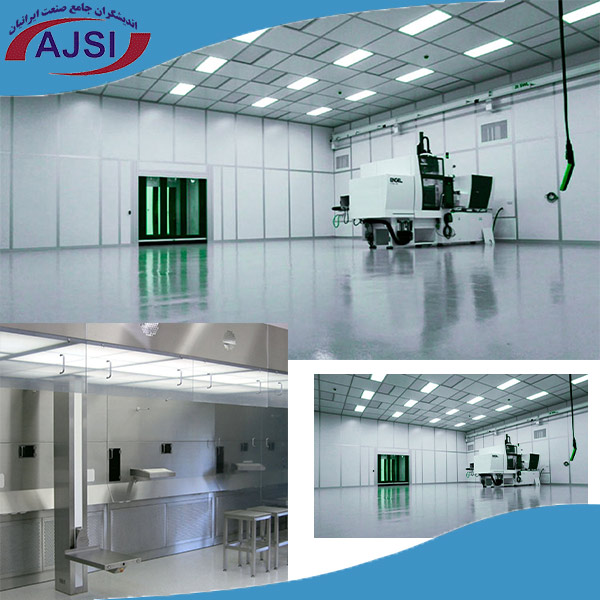

پس از اتمام طراحی، نوبت به اجرای پروژه و ساخت اتاق تمیز می رسد. این مرحله جایی است که طرح ها به واقعیت تبدیل می شوند.

مراحل اجرایی ساخت اتاق تمیز

ساخت اتاق تمیز نیازمند هماهنگی دقیق بین تیم های مختلف اجرایی است. کوچک ترین بی دقتی در اجرا می تواند کل سیستم را تحت تأثیر قرار دهد.

انتخاب متریال مناسب

متریال های مورد استفاده در ساخت اتاق تمیز باید دارای سطح صاف، غیرمتخلخل و مقاوم در برابر مواد شوینده باشند. دیوارها، سقف و کف همگی نقش مهمی در کنترل آلودگی دارند.

انتخاب متریال نامناسب، حتی با بهترین سیستم تهویه، می تواند باعث افزایش ذرات معلق شود.

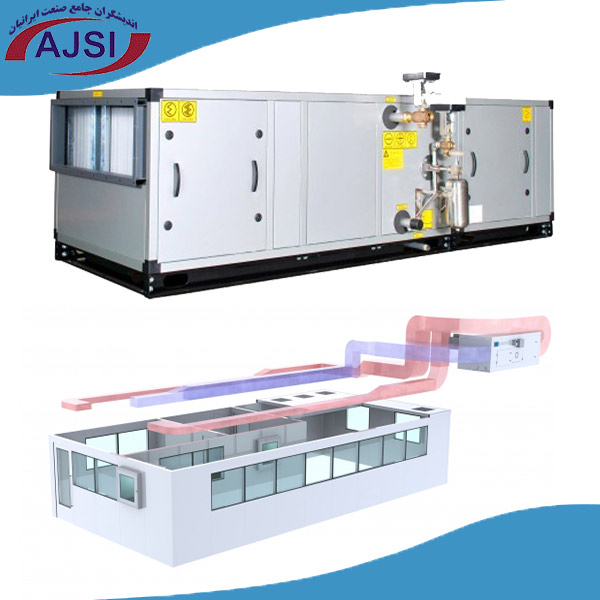

اجرای سیستم تهویه و فیلتراسیون

قلب تپنده ی هر اتاق تمیز، سیستم HVAC آن است. فیلترهای HEPA یا ULPA، کانال کشی دقیق و کنترل جریان هوا از جمله مواردی هستند که در این مرحله اجرا می شوند.

در ساخت اتاق تمیز، کیفیت اجرای سیستم تهویه مستقیماً با عملکرد نهایی فضا ارتباط دارد.

نصب تجهیزات و تست نهایی

پس از تکمیل سازه و تأسیسات، تجهیزات فرآیندی نصب شده و تست های عملکردی انجام می شود. این تست ها شامل اندازه گیری ذرات، بررسی فشار و ارزیابی یکنواختی جریان هوا هستند.

بدون انجام این تست ها، نمی توان از صحت طراحی و ساخت اتاق تمیز اطمینان حاصل کرد.

پس از راه اندازی، موضوع نگهداری و بهره برداری صحیح از اتاق تمیز اهمیت پیدا می کند. بسیاری از مشکلات، نه در طراحی یا ساخت، بلکه در استفاده ی نادرست از فضا به وجود می آیند.

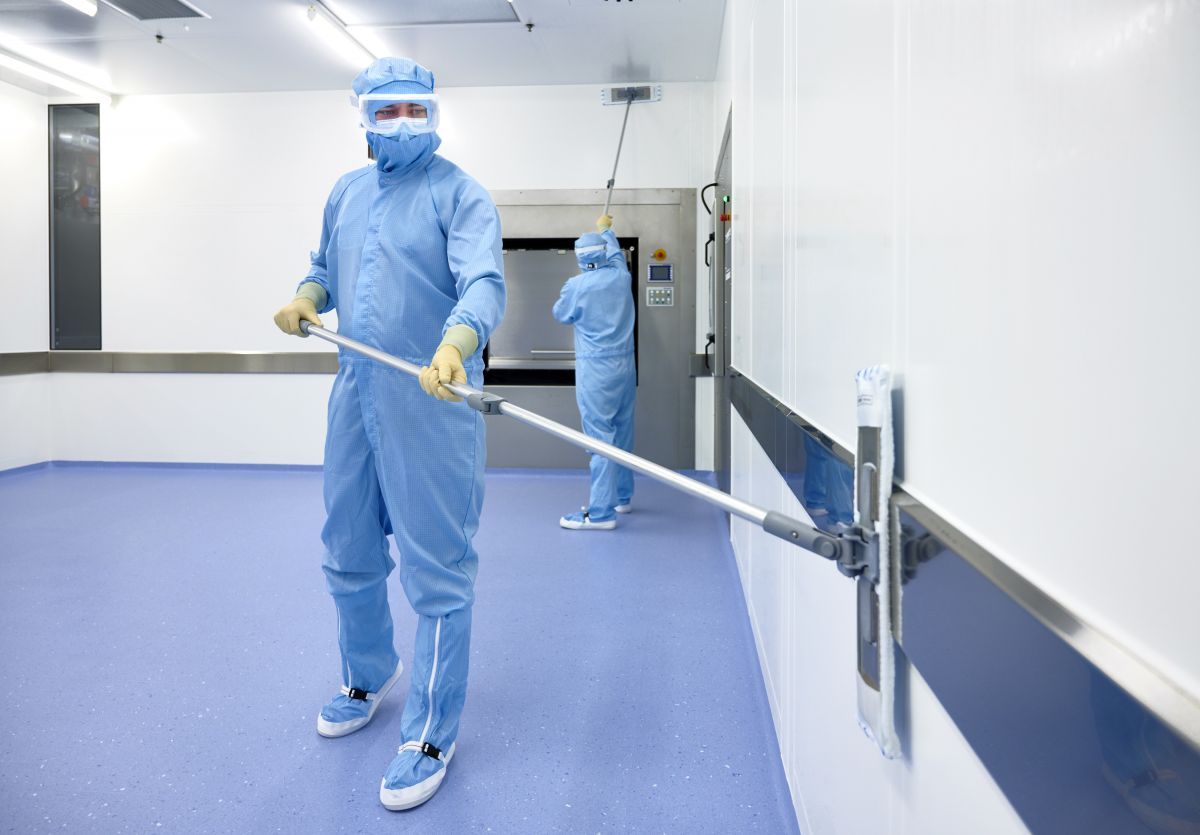

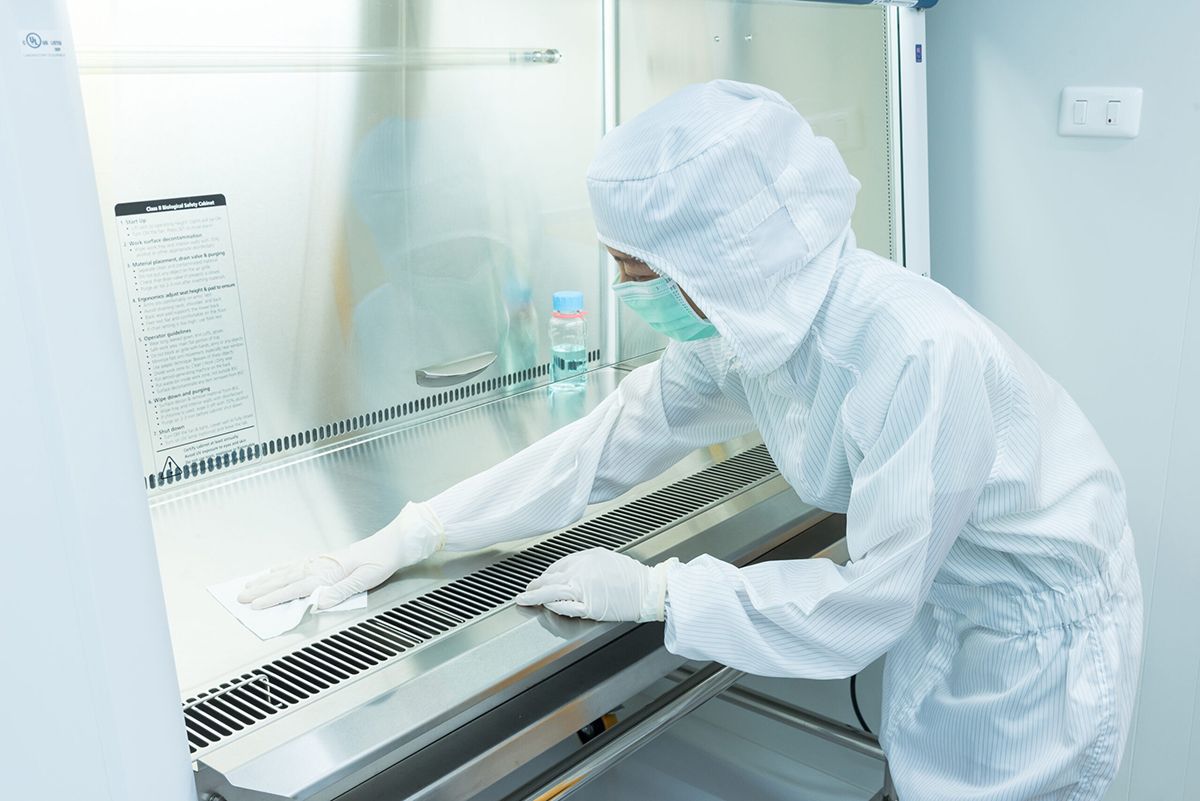

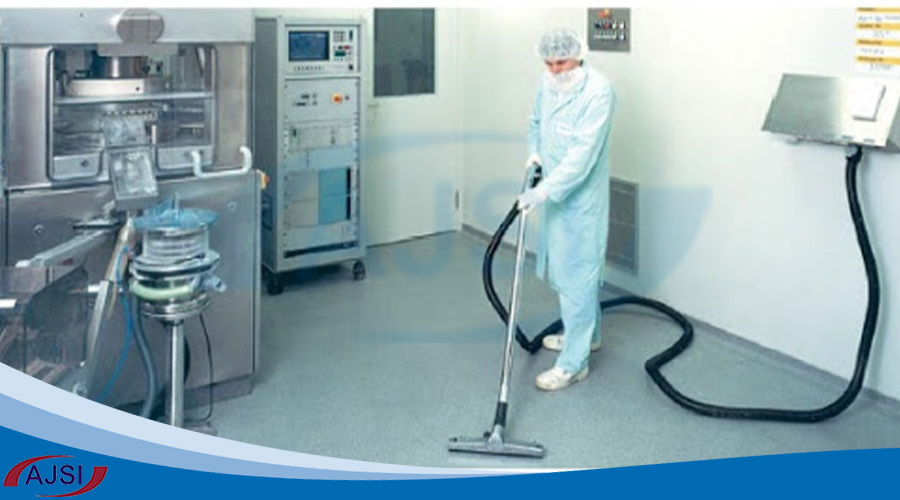

نگهداری و بهره برداری از اتاق تمیز

یک اتاق تمیز بدون نگهداری اصولی، به مرور کارایی خود را از دست می دهد. برنامه های منظم تمیزکاری، تعویض فیلترها و آموزش پرسنل از الزامات این مرحله هستند.

در طراحی اتاق تمیز حرفه ای، این موارد از ابتدا پیش بینی می شوند تا هزینه های آتی کاهش یابد.

سخن پایانی درباره طراحی و ساخت اتاق تمیز

طراحی اتاق تمیز و ساخت اتاق تمیز، ترکیبی از دانش فنی، تجربه اجرایی و درک عمیق از نیازهای کسب وکار است. اگر این فرآیند به درستی انجام شود، نتیجه آن فضایی پایدار، قابل اطمینان و همسو با استانداردهای جهانی خواهد بود.

سوالات متداول درباره طراحی و ساخت اتاق تمیز

طراحی اتاق تمیز چقدر زمان می برد؟

مدت زمان طراحی اتاق تمیز به پیچیدگی پروژه، سطح تمیزی مورد نیاز و میزان اطلاعات اولیه بستگی دارد. به طور معمول، این مرحله می تواند از چند هفته تا چند ماه طول بکشد.

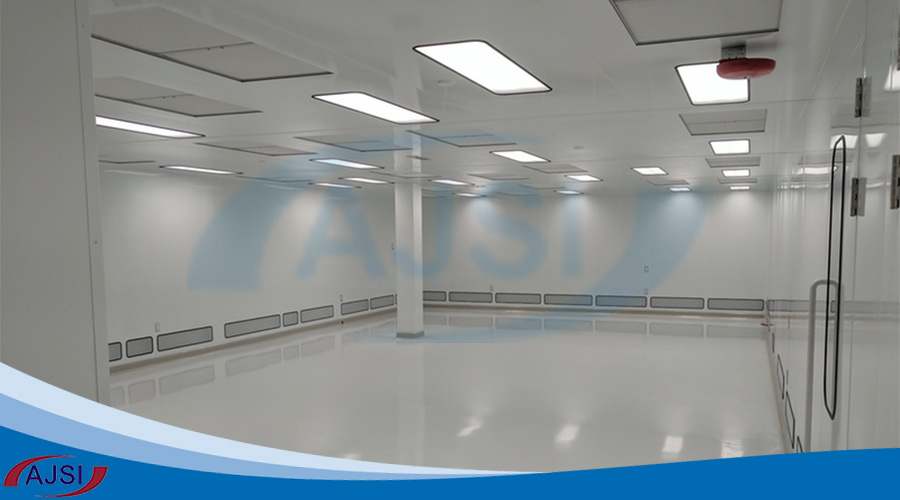

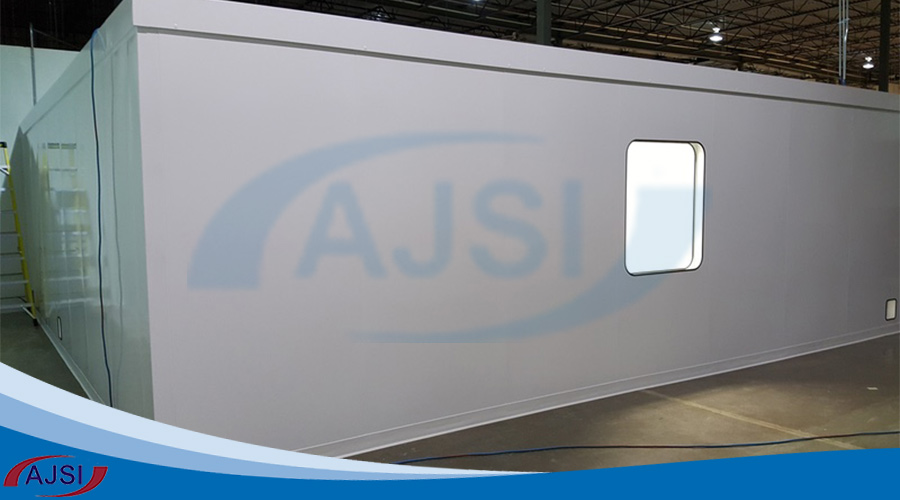

هزینه ساخت اتاق تمیز به چه عواملی وابسته است؟

هزینه ساخت اتاق تمیز به عواملی مانند کلاس تمیزی، متراژ، نوع تجهیزات، سیستم تهویه و استانداردهای مورد نظر وابسته است. هرچه سطح کنترل بالاتر باشد، هزینه نیز افزایش می یابد.

آیا امکان ارتقاء اتاق تمیز پس از ساخت وجود دارد؟

بله، اما ارتقاء یک اتاق تمیز معمولاً پرهزینه و پیچیده است. به همین دلیل توصیه می شود در مرحله طراحی اتاق تمیز، نیازهای آینده نیز در نظر گرفته شوند.

کتاب تکنولوژی اتاق تمیز فنون لازم برای ساخت یک اتاق تمیز را بیان می کند. کتاب تکنولوژی اتاق تمیز کتابی کامل جهت شرح پارامترهای کنترلی در اتاق تمیز می باشد.

جهت انجام آزمایش های حساس و بیولوژیکی در آزمایشگاه های تخصصی، رطوبت و آلودگی های ذره ای باید تحت کنترل قرار بگیرند. اتاق تمیز مکانی است که در آن رطوبت، دما و فشار کنترل می شوند و آلودگی های ذره ای به حد مجاز می باشند. کتاب تکنولوژی اتاق تمیز، کتابی جامع و کامل در موضوع روش های ساخت یک اتاق تمیز یا کلین روم است.

اتاق تمیز یا کلین روم چیست؟

در کتاب تکنولوژی اتاق تمیز تمامی تعاریف مربوط به کلین روم به طور کامل شرح داده شده است. کلین روم محیطی عاری از آلودگی های ذره ای و باکتریایی است که در آن درجه حرارت، فشار هوا و رطوبت به طور کامل کنترل می شود. ویروس ها، باکتری ها و ذرات گرد و غبار به اندازه میکرومتری در هوا و سطوح وجود دارند که باید توسط فرایندهای فیلتراسیون کنترل شوند.

به دلیل اینکه در اتاق تمیز عملیات مهم و حساسی همچون کاشت سلولی، آزمایش های زیستی و ساخت لوازم پیشرفته و حساس انجام می شود، تکنولوژی ساخت اتاق تمیز از اهمیت ویژه ای برخوردار است.

تکنولوژی اتاق تمیز

کتاب های مختلفی در زمینه طراحی اتاق تمیز چاپ شده است که درباره تکنیک های ساخت اتاق تمیز است، این اتاق ها مکانی برای ساخت داروها و انجام آزمایش های زیستی است. کتاب تکنولوژی اتاق تمیز به نویسندگی پروفسور وایت به ترجمه رضا خشکرود منصوری است و تمامی پارامترهای موثر جهت ساخت یک اتاق تمیز را ارائه می دهد. در کتاب تکنولوژی اتاق تمیز تمامی معادلات برای داشتن یک سیستم تهویه هوای مناسب به همراه مثال های موثر شرح داده شده است.

امروزه کتاب تکنولوژی اتاق تمیز به عنوان یک دستورالعمل جامع و کامل برای تمامی افرادی که در این زمینه فعالیت می کنند، تبدیل شده است.

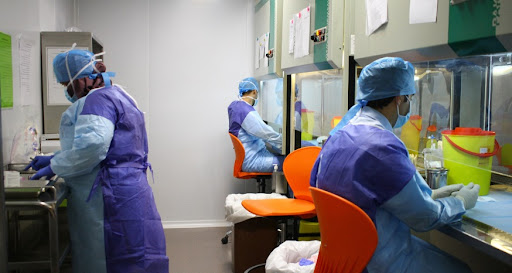

پارامترهای مورد بررسی در کتاب تکنولوژی اتاق تمیز

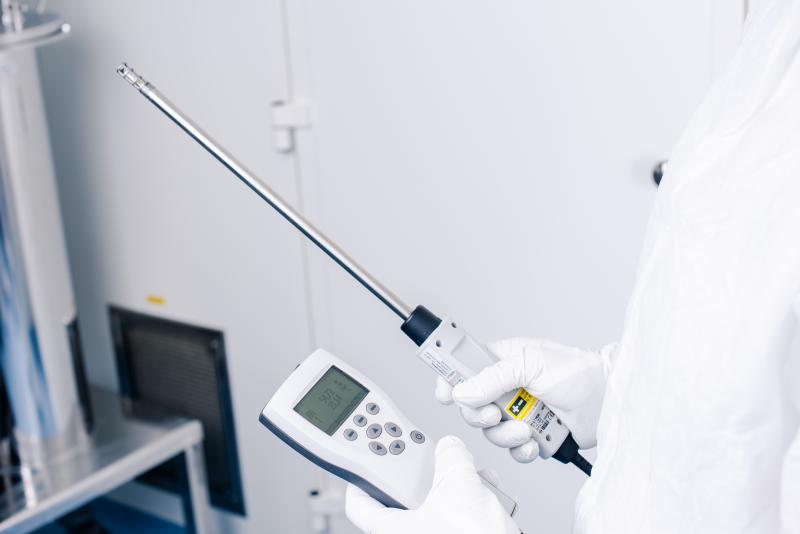

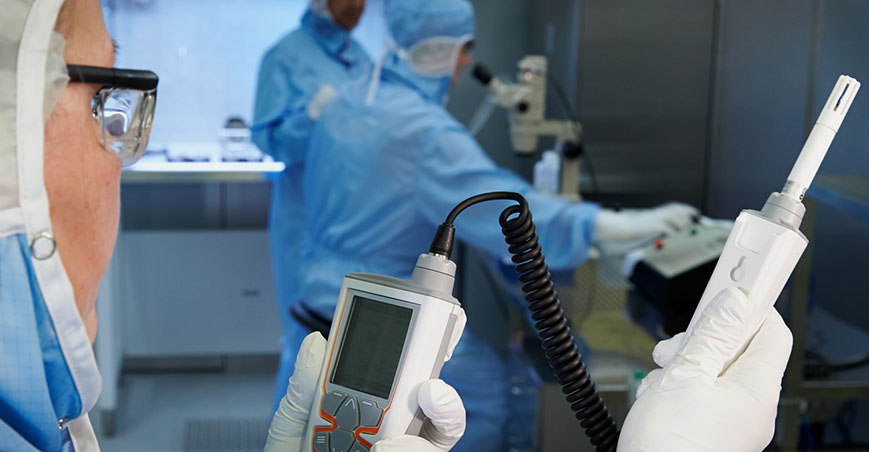

پارامترهای مختلفی در یک کلین روم باید تحت کنترل قرار گیرند، رطوبت، دمای اتاق، تمیزی هوا چه به لحاظ میکروبی و چه به لحاظ ذرات گرد و غبار، روشنایی، دمای اتاق، گردش هوا و ورود حشرات موذی چندین مورد کنترلی می باشند. در صورتی که پارامترهای ذکر شده به درستی تحت کنترل و بررسی قرار نگیرند، ضررهای مالی و فساد و آلودگی در محیط به وجود می آید که می تواند خسارات جبران ناپذیری را بوجود آورد.

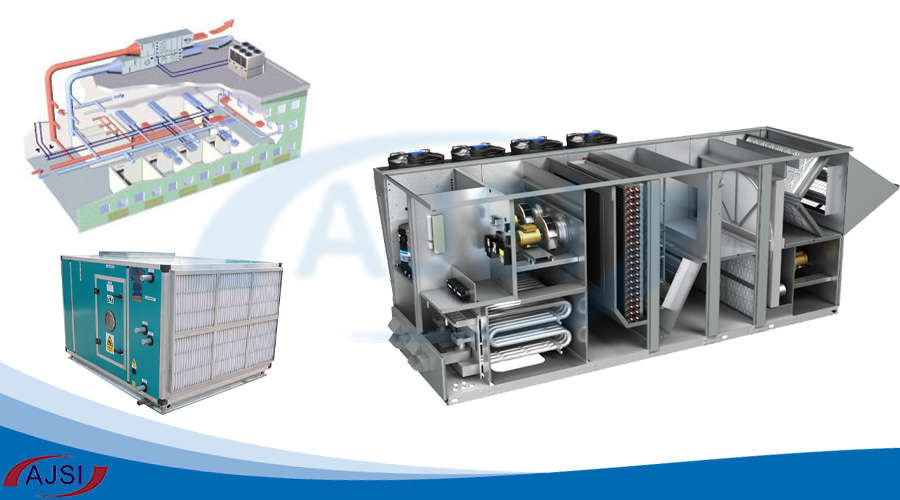

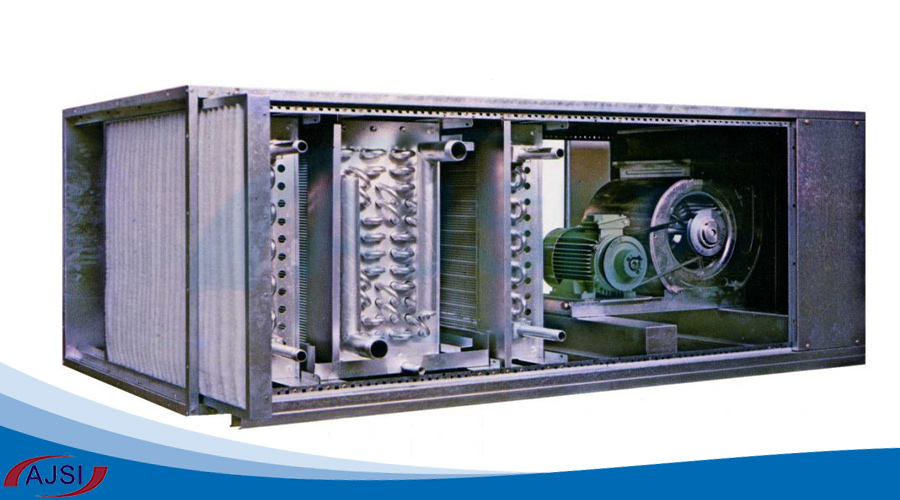

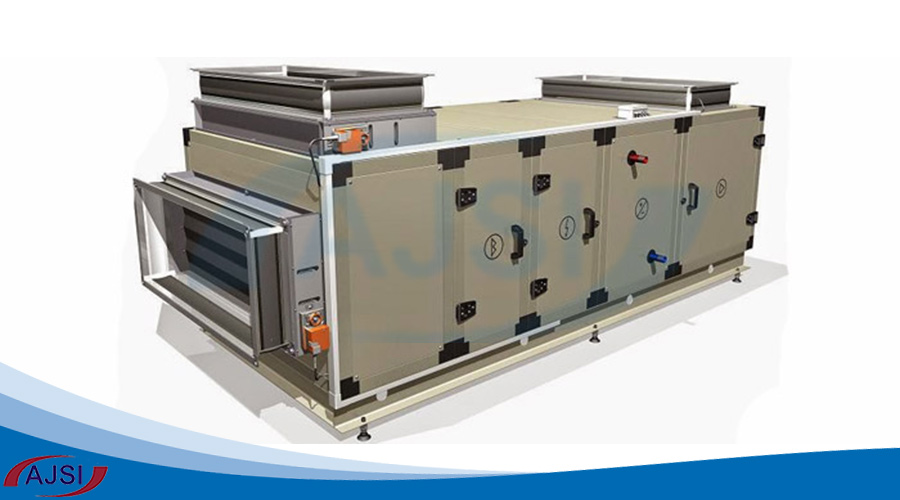

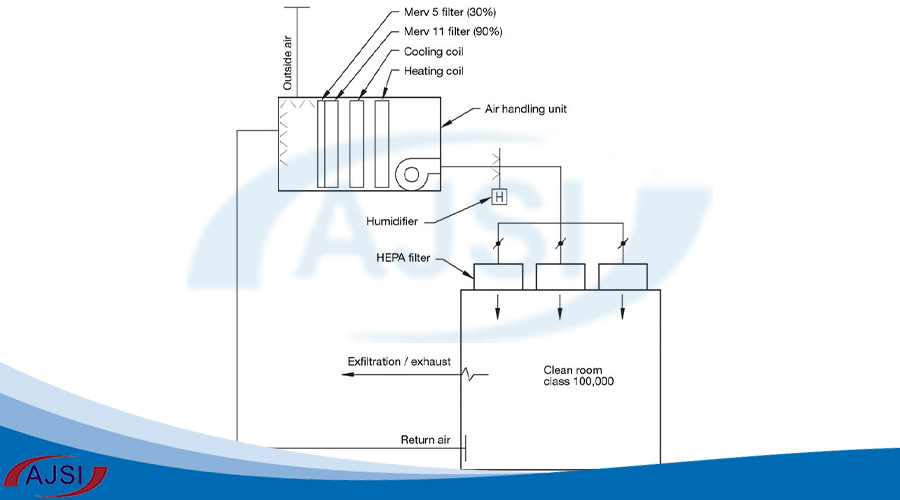

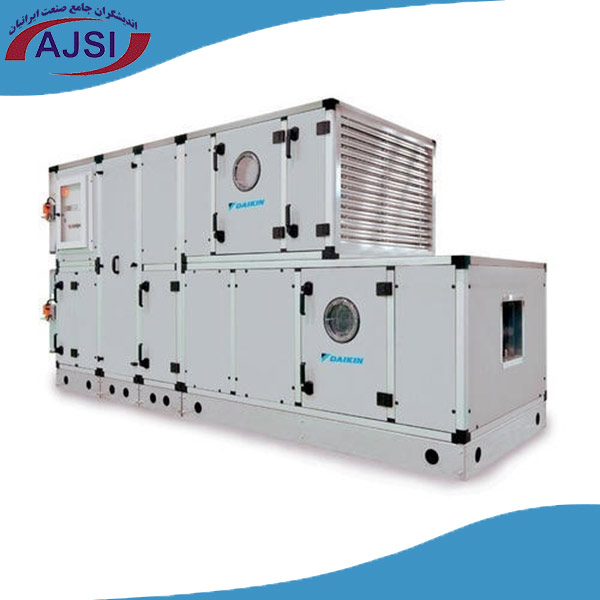

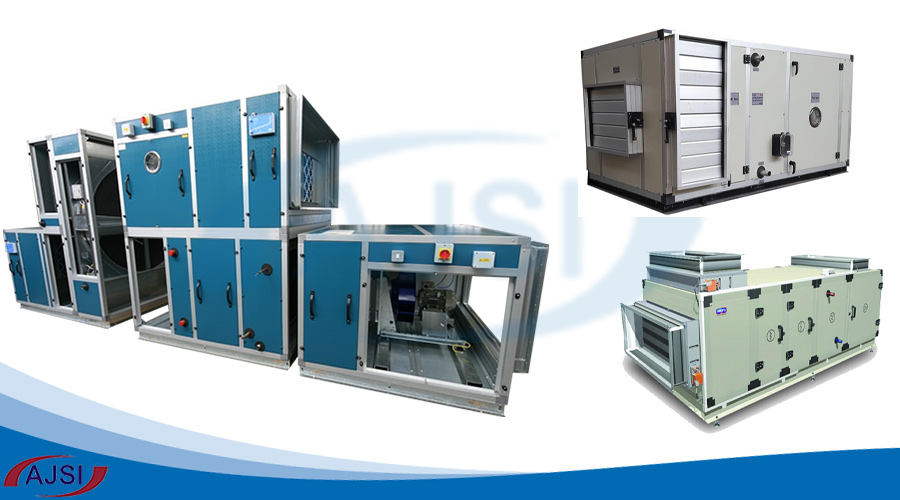

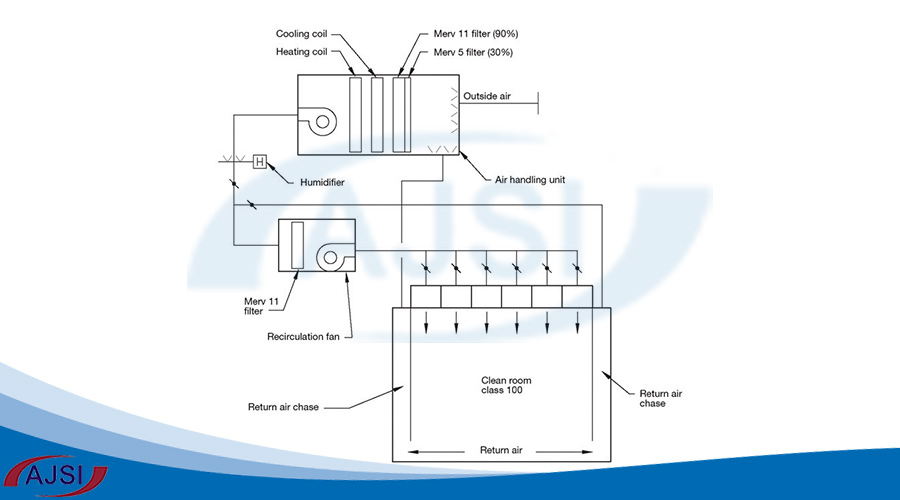

هواساز، سیستمی برای معتبرسازی اتاق تمیز

در کتاب تکنولوژی اتاق تمیز، هواساز یا سیستم HVAC معرفی شده است. یک هواساز استاندارد برای یک اتاق تمیز دارای قسمت های مختلفی است، همچون کنترل کننده جریان ورودی، چندین فیلتر جهت جذب انواع باکتری ها و آلودگی های محیطی، صداگیر، گرمایش یا سرمایش در صورت لزوم، دمپر و کنترل کننده مقدار و شدت هوا و قسمت های ضروری دیگر.

فیلتر نهایی در واحد هواساز اگزوز باید فیلتر fine با کلاس بندی F9 باشد. در اتاق های تمیز جهت ساخت داروها و آنزیم ها باید از فیلتر نهایی هپا با کلاس H12، استفاده کرد. کلیه فیلترها باید مجهز به فشارسنج به منظور نشان دادن اختلاف فشار و گرد و غبار جمع شده روی فیلتر باشند.

تعداد دفعات تعویض هوا در یک اتاق تمیز

بهترین روش برای تمیز کردن هوای کلین روم، رقیق سازی هوا با افزایش تعداد دفعات تعویض هوا است. این تعداد دفعات نیز به حجم هوای ورودی در زمان و آلودگی های تولید شده توسط تجهیزات و افراد در حال کار در آن واحد وابسته است. هر چه افراد بیشتری در آزمایشگاه باشند و فعالیت آنها بیشتر باشد، آلودگی بیشتری در محیط تولید می شود و نیاز به دفعات تهویه هوا افزایش پیدا می کند. تعویض هوای اتاق با استفاده از سیستم های هواساز پیشرفته مجهز به فیلتراسیون های میکرو و نانو میسر است.

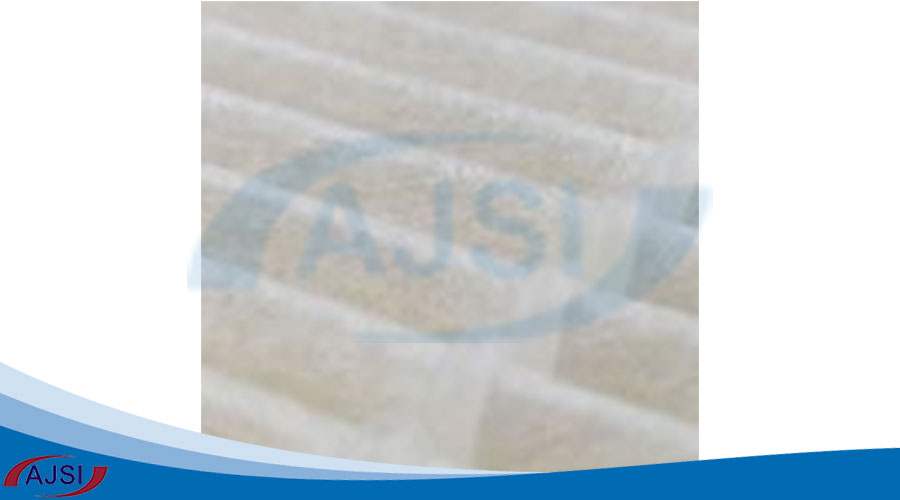

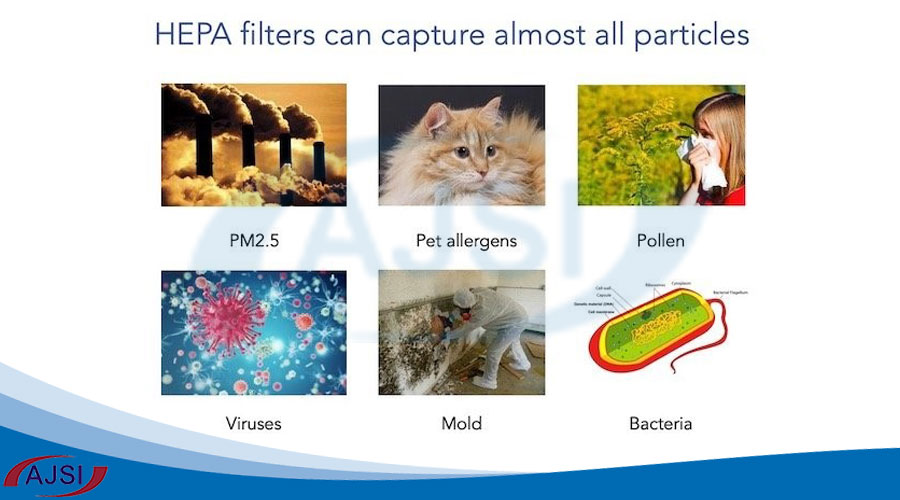

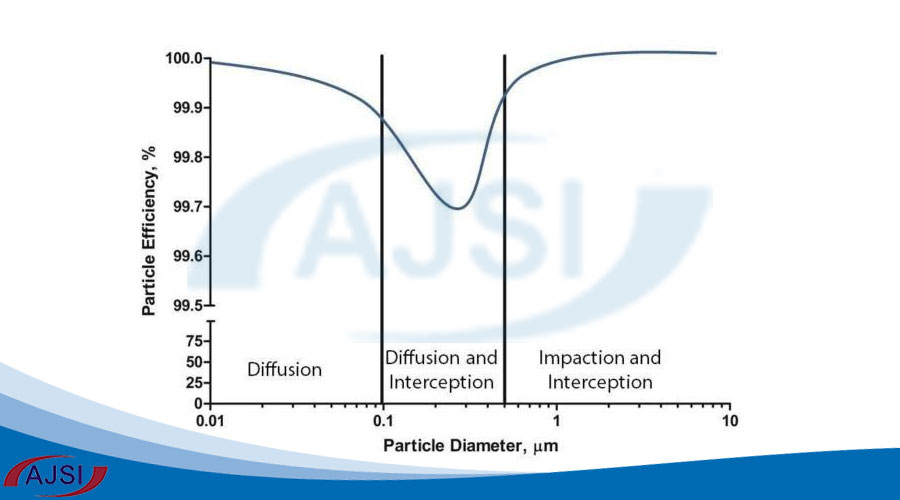

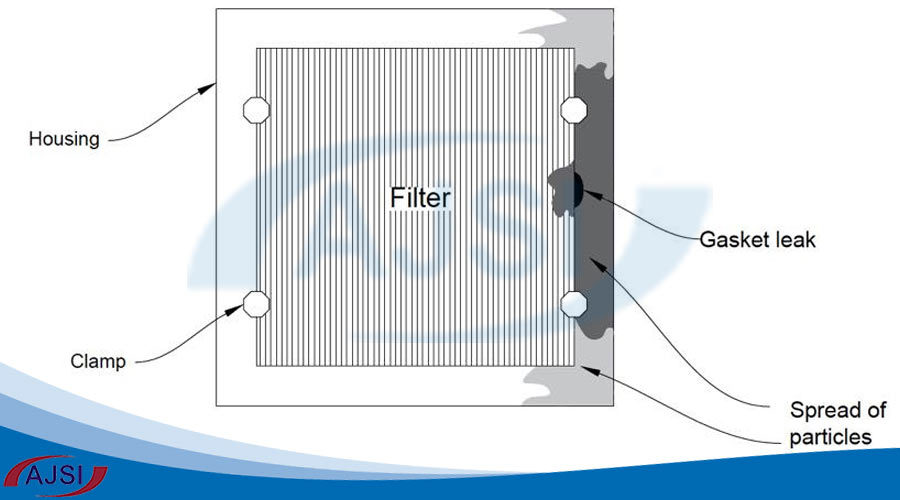

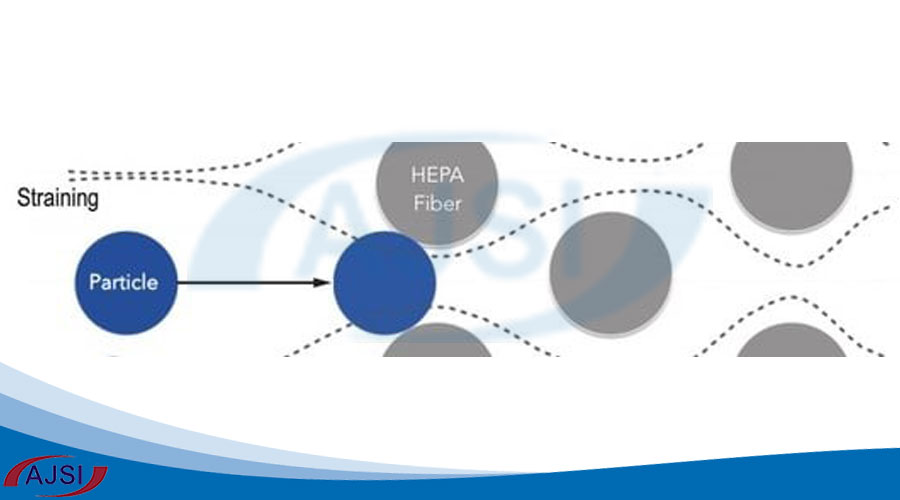

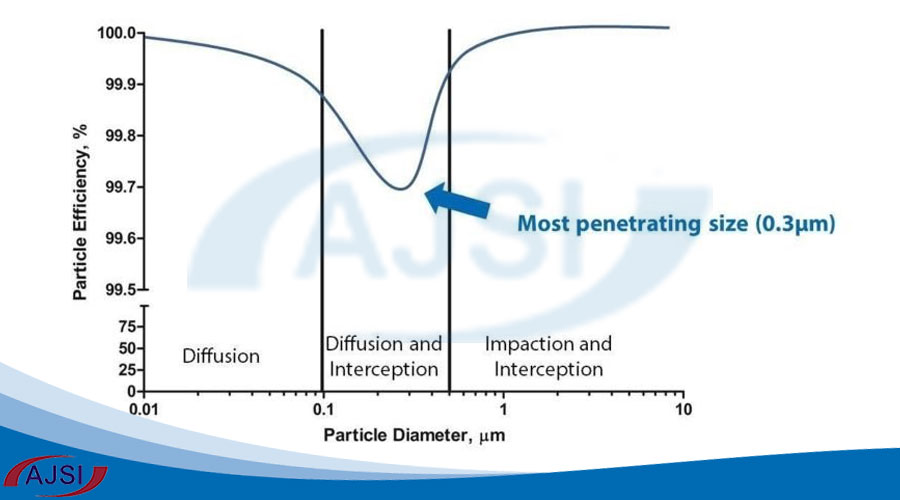

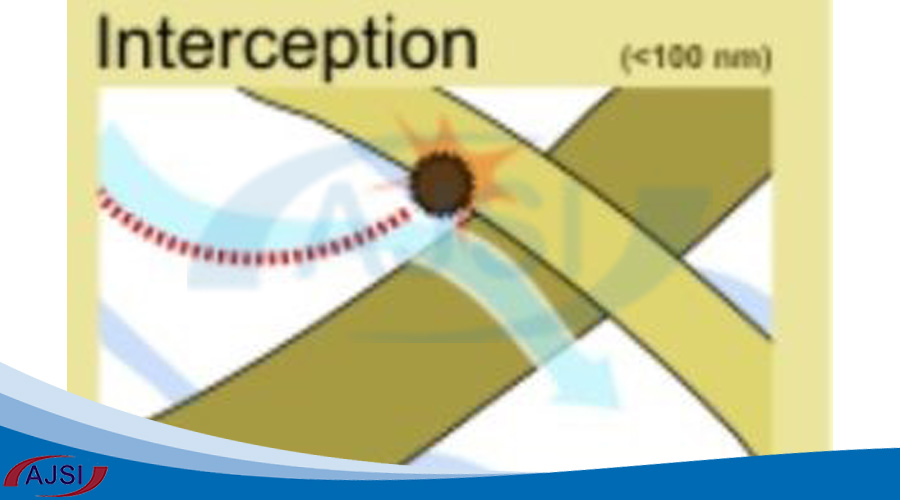

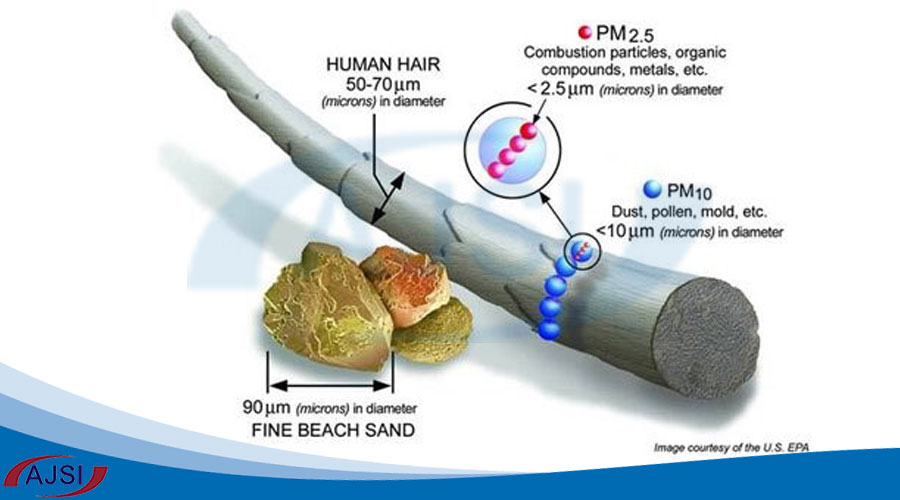

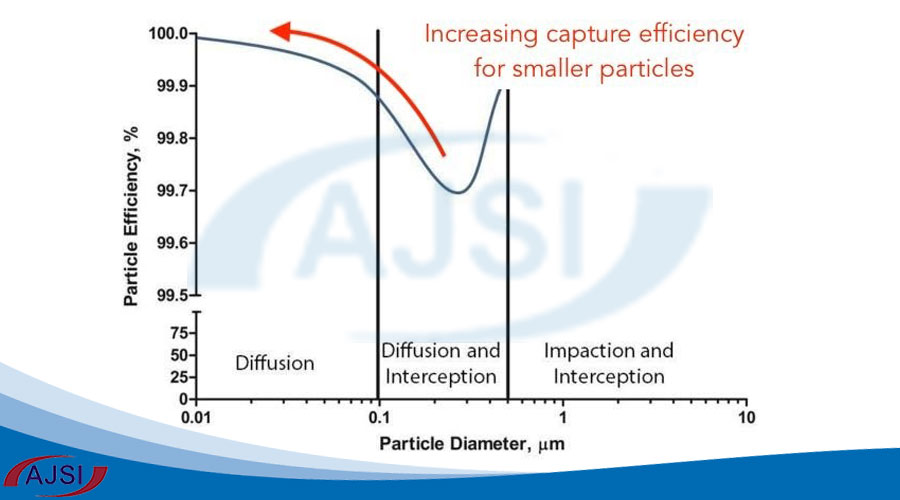

سیستم کنترل تمیزی هوا با فیلتراسیون

در کتاب تکنولوژی اتاق تمیز، سیستم های فیلتراسیون هوا شرح داده شده است. سه مرحله اصلی در فیلتر کردن هوای یک اتاق تمیز وجود دارد. مرحله اول فیلتراسیون شامل پیش فیلتراسیون هوای بیرون از اتاق برای تضمین کیفیت کافی منابع هوایی در یک دستگاه تصفیه هوایی است که این عملیات بر عهده فیلترهایی با کلاس G می باشد. مرحله بعدی شامل فیلتر های نوع F است که از فیلترهای نهایی محافظت می کنند. و در مرحله آخر فیلترهای نهایی قرار گرفته اند که نقش مهمی را در عملیات فیلتراسیون بازی می کنند، این فیلتر ها قبل از انتشار هوا در پیرامون، عملیات فیلتراسیون نهایی را انجام می دهند. این عملیات بر عهده فیلترهای HEPA است.

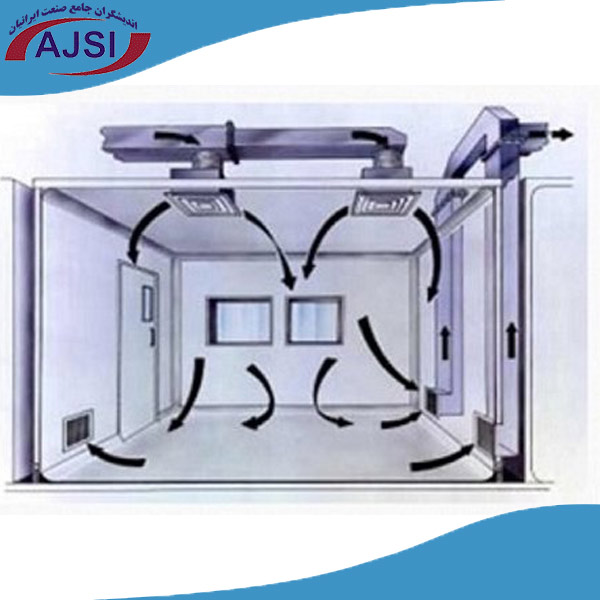

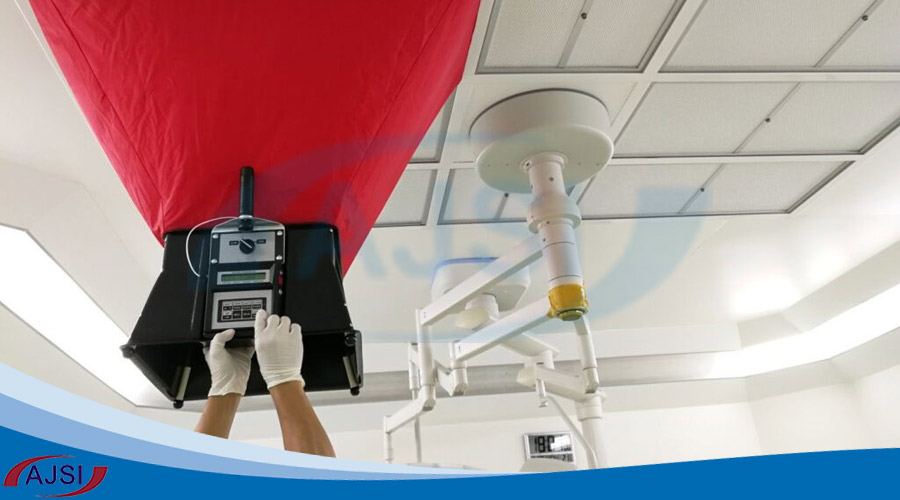

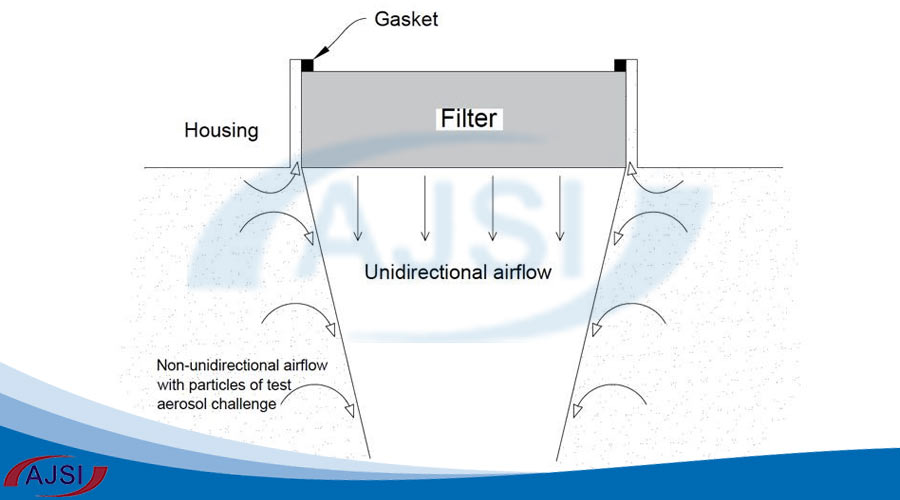

انواع جریان های هوایی در یک اتاق تمیز

جهت تعیین معیاری برای اندازه گیری میزان تمیزی یک اتاق تمیز، استانداردهایی وجود دارد. طبق این استانداردها مقدار آلودگی های مجاز و روش های رفع آلودگی ها ارائه شده است. در یک اتاق تمیز جریان های هوایی بسیار اهمیت دارد، ما در یک اتاق تمیز، دو نوع جریان هوایی داریم:

جریان هوای تمیز به صورت خطی و یکنواخت: در این جریان هوایی، لایه های موازی هوای تمیز به دو صورت افقی و عمودی جا به جا می شوند و هوای پیرامون را رقیق می کنند.
جریان هوایی متلاطم: در این حالت، جریان هوای تمیز و غیریکنواخت به صورت متلاطم در محیط جا به جا شده و بیشترین ذرات معلق موجود در هوا را به دام می اندازند و آنها به سمت فیلتر هدایت می کند.

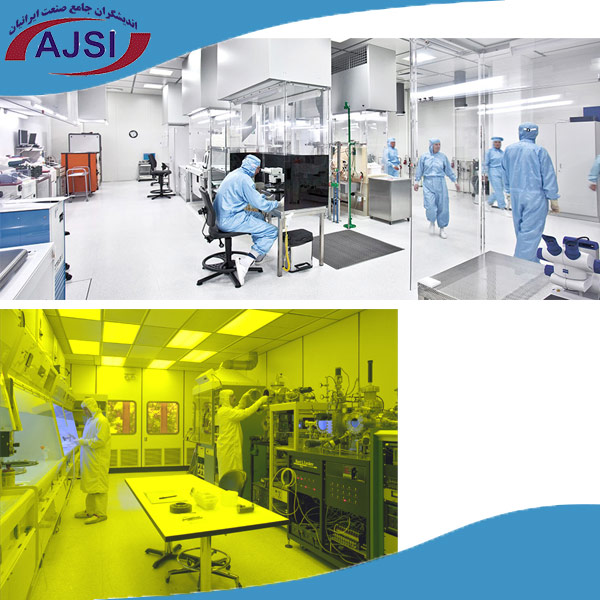

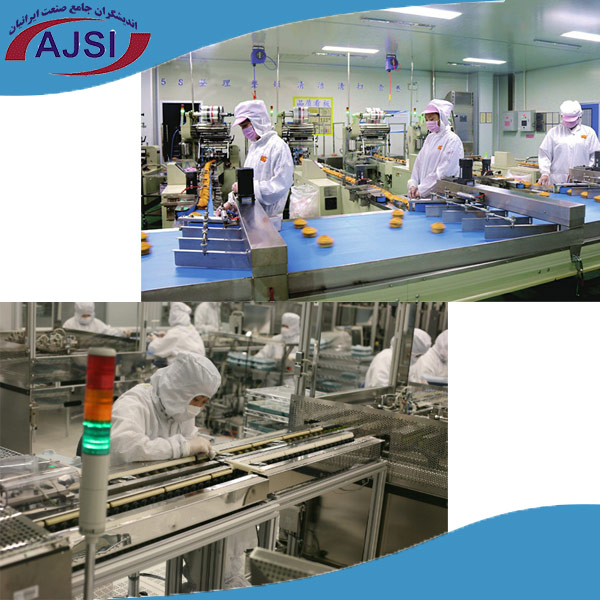

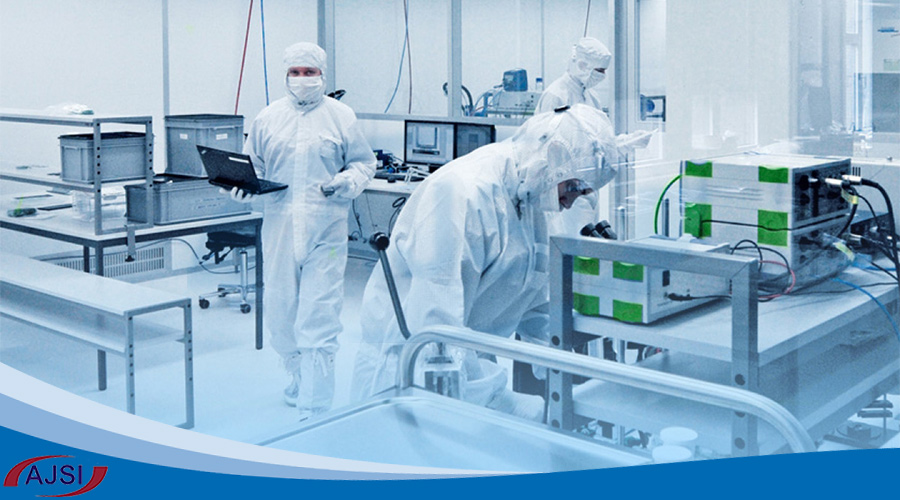

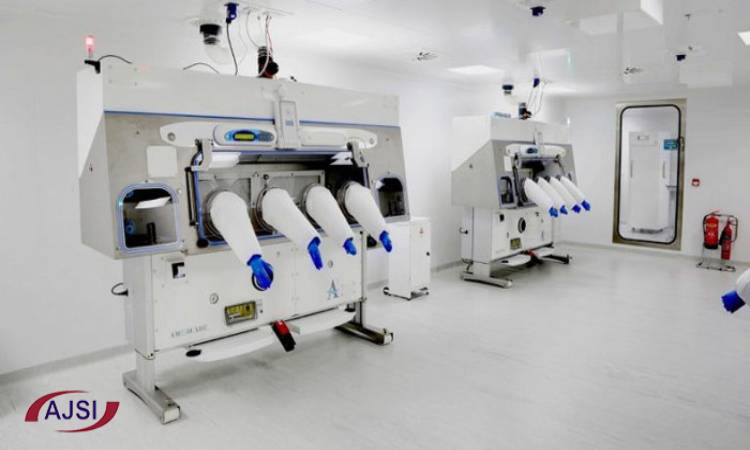

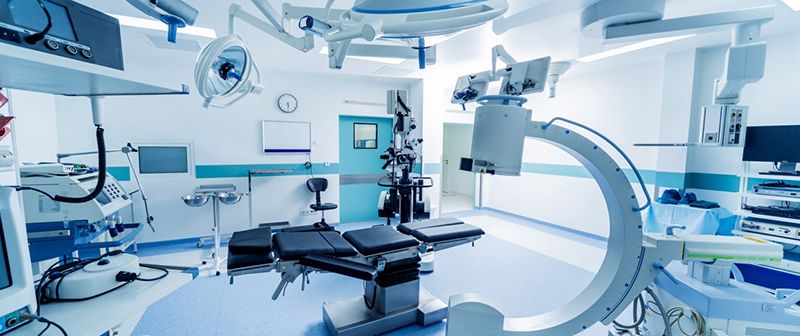

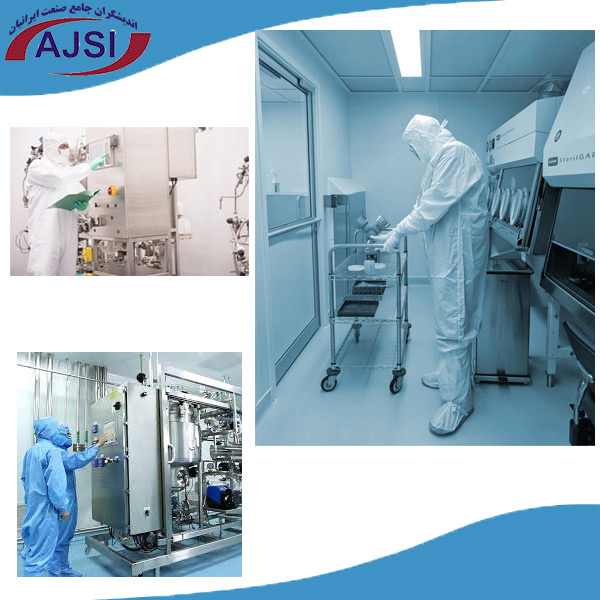

کاربرد کلین روم یا اتاق تمیز

به خوبی با نکات و ویژگی های یک کلین روم آشنا شدیم، یک کلین روم مناسب باید دارای محیطی عاری از آلودگی های میکروبی و ذرات گرد و غبار باشد، زیرا این ذرات موجب اختلال در کارهای حساس می شوند. یک اتاق تمیز در زمینه های مختلفی مورد استفاده قرار می گیرد که در ادامه به چند مورد اشاره می کنیم:

صنایع هوافضا برای ساخت موشک ها
تکنولوژی نانو
آزمایشگاه های حساس و بیولوژیکی
ساخت چیپ های حساس الکترونیکی
اپتیک و لیزر
داروسازی
جراحی و پیوند اعضا
تحقیقات نظامی

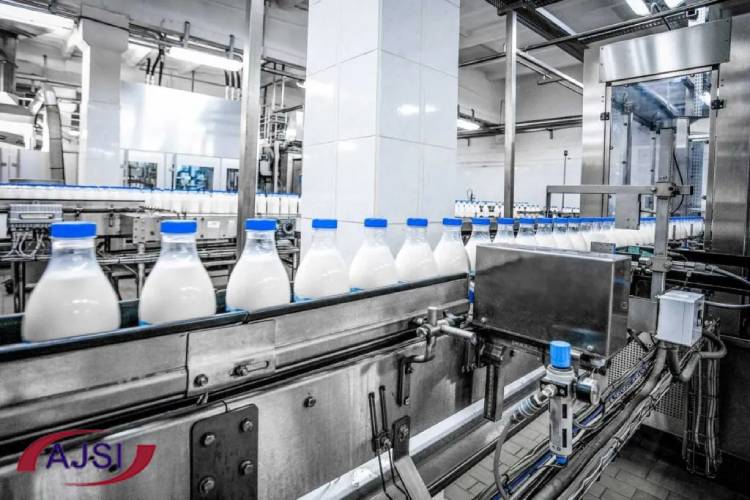

از تولید دارو و تجهیزات پزشکی گرفته تا صنایع الکترونیک و مواد غذایی، کنترل دقیق محیط، کلید موفقیت و کاهش خطاهاست. جالب است بدانید که طبق استانداردهای بین المللی، یک اتاق تمیز حتی ممکن است تنها چند ذره در هر متر مکعب هوا اجازه ورود داشته باشد!

اما طراحی یک اتاق تمیز، تنها به نصب فیلتر و سیستم تهویه محدود نمی شود. هر مرحله، از انتخاب مصالح و جریان هوا گرفته تا تقسیم بندی داخلی و سیستم های کنترل فشار و رطوبت، باید با دقت و هماهنگی انجام شود. حتی کوچک ترین اشتباه می تواند عملکرد کل اتاق را مختل کرده و باعث آلودگی محصولات شود.

در این مقاله، به شما مراحل طراحی اتاق تمیز و عوامل کلیدی در ساخت آن را معرفی می کنیم تا با دانش کامل، محیطی کنترل شده، ایمن و بهینه برای فعالیت های حساس خود ایجاد کنید. چه به دنبال راه اندازی اتاق تمیز در کارخانه باشید و چه برای تحقیقات آزمایشگاهی، این راهنما نقطه شروعی کاربردی برای شماست.

اتاق تمیز یا کلین روم چیست؟

اتاق تمیز یا کلین روم در اصل به مکان هایی گفته می شود که مقدار آلاینده های زیست محیطی همچون گرد و خاک، ذرات معلق و بخارات شیمیایی در آن بسیار کمتر از حد معمول است.

به بیانی دیگر طراحی این اتاق ها به گونه ای می باشد که با برخورداری از سیستم ها و تجهیزات مدرن وظیفه دارند تا ورود هر گونه آلودگی را به دقت کنترل نمایند. این اتاق ها که فضا های محافظت شده ای برای جلوگیری از ورود آلاینده های مختلف می باشد، در صنایع مهمی همچون داروسازی، پزشکی، صنایع غذایی و اتاق عمل کاربرد زیادی دارد، چرا که وجود ذرات خارجی تاثیر زیادی در سلامت و کیفیت فرآورده تولیدی دارد.

مراحل طراحی و ساخت اتاق تمیز

طراحی اتاق تمیز یک فرآیند تخصصی است که باید با دقت و رعایت استانداردهای بین المللی انجام شود. این مراحل معمولاً شامل چند گام کلیدی است که در ادامه به آنها پرداخته می شود:

1. تحلیل نیاز و هدف

اولین مرحله تعیین نوع فعالیت و نیازهای فرآیندی است. مشخص کردن این که اتاق تمیز برای تولید دارو، تجهیزات پزشکی، الکترونیک یا صنایع غذایی طراحی می شود، به تعیین کلاس تمیزی، جریان هوا و مواد مورد استفاده کمک می کند.

2. طراحی فضا و پلان

در این مرحله پلان اتاق با توجه به جریان افراد، ورود و خروج مواد، محل تجهیزات و سیستم تهویه طراحی می شود. رعایت اصول جریان یک طرفه هوا و جلوگیری از ایجاد مناطق مرده برای ذرات معلق اهمیت ویژه ای دارد.

3. انتخاب مصالح و تجهیزات سومین مرحله ساخت اتاق تمیز

مصالح ساختمانی و تجهیزات داخلی باید ضد باکتری، قابل شستشو و مقاوم در برابر مواد شیمیایی باشند. انتخاب دیوارها، کف، سقف، درها و پنجره ها براساس کلاس اتاق تمیز صورت می گیرد.

4. طراحی سیستم تهویه و فیلتراسیون

سیستم HVAC و فیلتراسیون HEPA یا ULPA باید برای حذف ذرات و کنترل فشار مثبت طراحی شود. این مرحله شامل محاسبه نرخ تعویض هوا و کنترل دما و رطوبت است. برای اطلاعات بیشتر به محتوای نحوه طراحی سیستم تهویه اتاق تمیز سر بزنید.

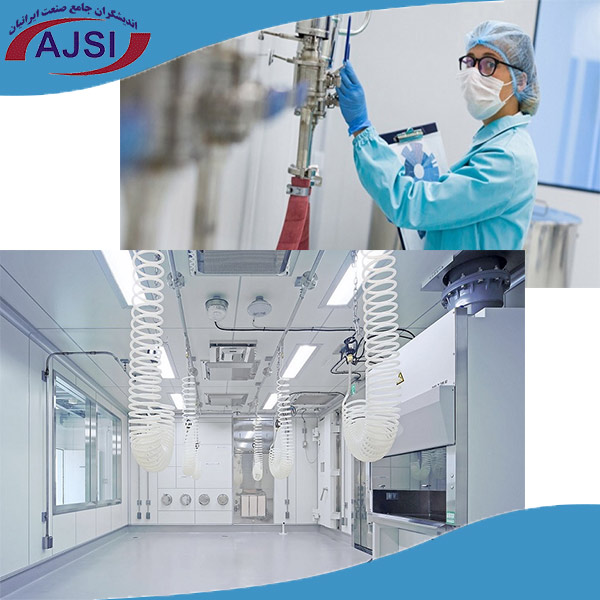

5. نصب و راه اندازی

در این مرحله، مصالح، تجهیزات و سیستم های تهویه نصب می شوند. تمامی اتصالات باید بدون درز و استاندارد باشند تا از ورود ذرات جلوگیری شود. برای اطلاعات بیشتر درباره نصب اتاق تمیز، به این صفحه مراجعه کنید.

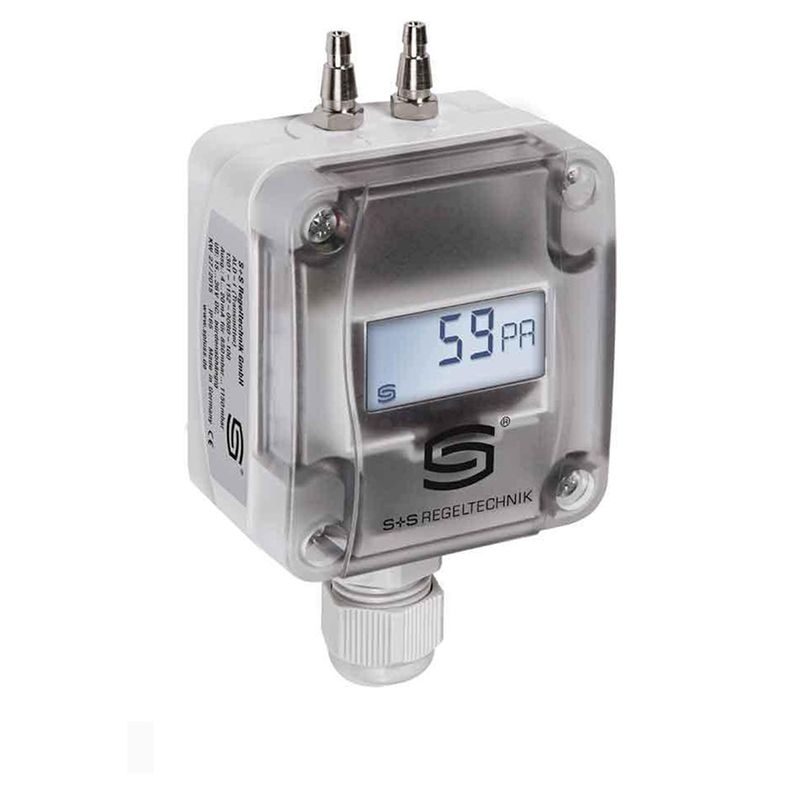

6. تست و اعتبارسنجی

پس از نصب، اتاق تمیز باید تست و اعتبارسنجی شود تا اطمینان حاصل شود که کلاس تمیزی و جریان هوا با استانداردها مطابقت دارد. تست شامل اندازه گیری ذرات معلق، فشار هوا و جریان داخلی است.

رعایت این مراحل به ایجاد یک محیط کنترل شده، بهینه و مطمئن برای تولید و تحقیقات حساس کمک می کند.

عوامل مهم در ساخت و طراحی اتاق تمیز

طراحی اتاق تمیز به عوامل متعددی وابسته است که هرکدام بر کارایی و استاندارد محیط تأثیرگذار هستند. در ادامه مهم ترین این عوامل توضیح داده شده است:

کلاس تمیزی

انتخاب کلاس تمیزی (ISO یا FED-STD) مشخص می کند چه تعداد ذرات در حجم مشخصی از هوا مجاز است. این عامل پایه تمام تصمیمات بعدی در طراحی است.

جریان هوا

نوع جریان هوا (Laminar یا Turbulent) باید بر اساس نوع فرآیند تعیین شود. جریان یک طرفه برای صنایع حساس مانند داروسازی ضروری است تا ذرات به صورت کنترل شده از اتاق خارج شوند.

فشار و تهویه

کنترل فشار مثبت و منفی بین اتاق ها مانع نفوذ آلودگی به محیط های حساس می شود. سیستم تهویه باید امکان فیلتراسیون و تعویض مداوم هوا را فراهم کند و دما و رطوبت را ثابت نگه دارد.

انتخاب مصالح

مواد داخلی مانند کف، دیوار و سقف باید بدون ذرات ریز، مقاوم و ضد باکتری باشند. درب ها و پنجره ها نیز باید بدون درز و قابل شستشو باشند.

نور و روشنایی

نور کافی و استاندارد با کمترین تولید حرارت اهمیت دارد. استفاده از نور LED کم حرارت و ضد اشعه UV معمول است.

دسترسی و ایمنی

مسیر ورود و خروج افراد، تجهیزات و مواد باید به گونه ای طراحی شود که جریان هوای تمیز مختل نشود و ایمنی کاربران تضمین شود.

نگهداری و شستشو

سهولت شستشو و نگهداری تجهیزات و سطوح یکی دیگر از عوامل کلیدی است. طراحی باید امکان ضدعفونی آسان و جلوگیری از تجمع ذرات را فراهم کند.

رعایت دقیق این عوامل باعث ایجاد اتاق تمیز با عملکرد بهینه و کاهش ریسک آلودگی محیطی می شود و استانداردهای بین المللی را تأمین می کند.

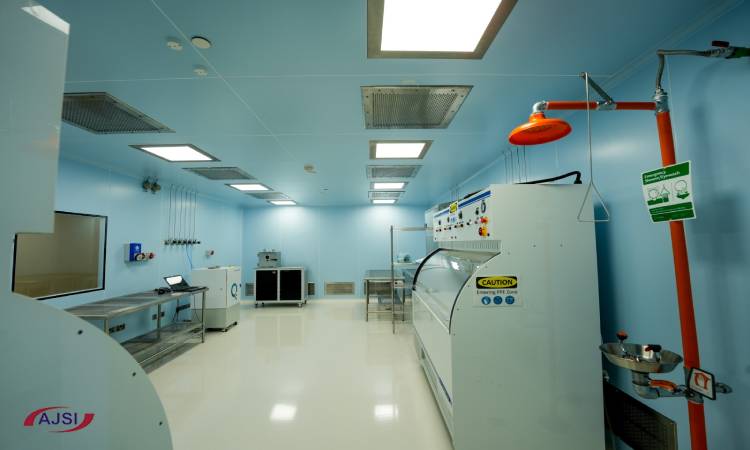

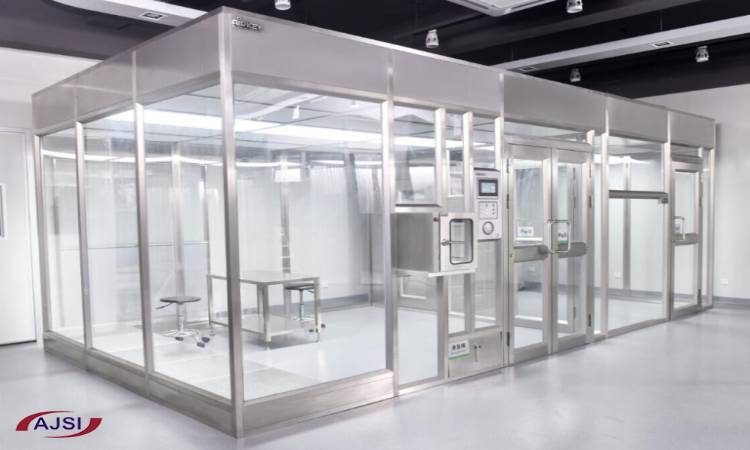

برای اطلاعات بیشتر درباره عوامل مهم، به صفحه چک لیست طراحی اتاق تمیز سر بزنید.

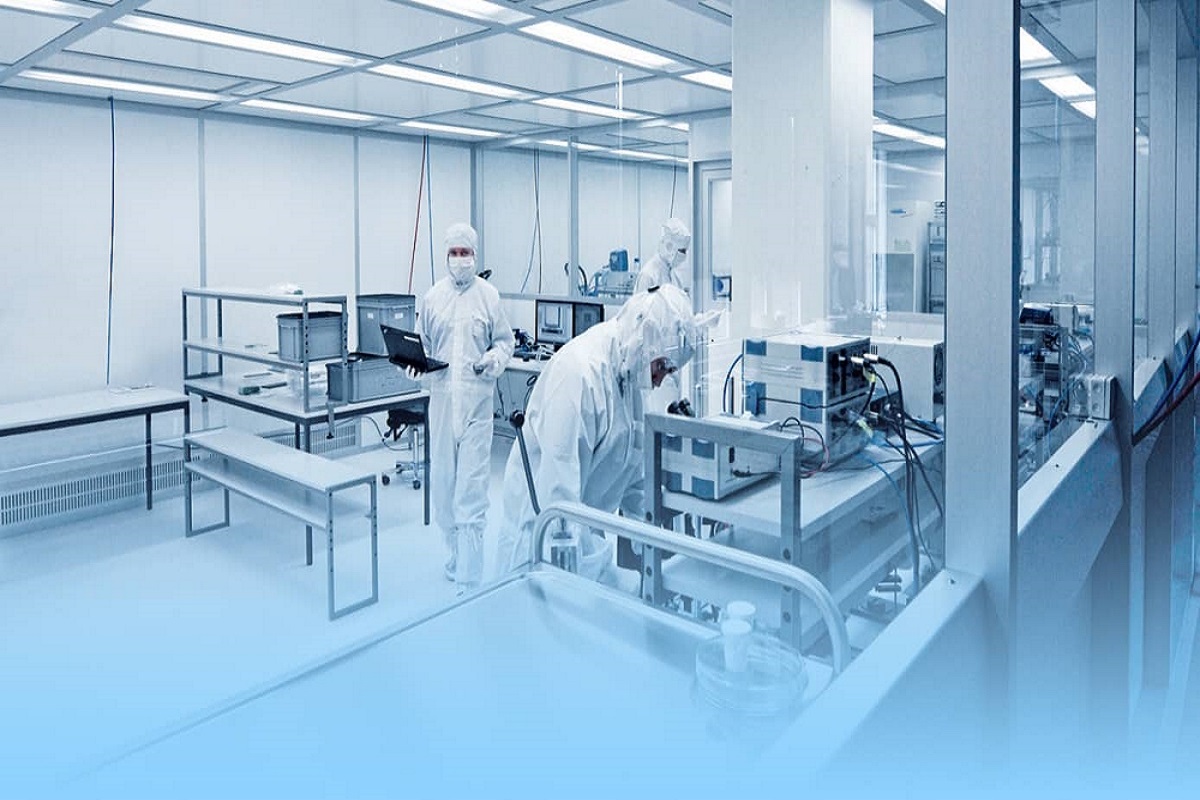

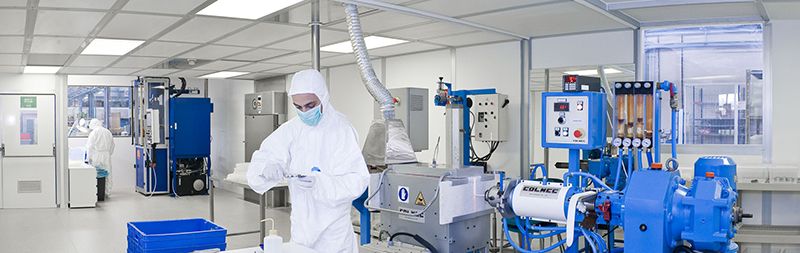

استاندارد های ساخت اتاق تمیز (کلین روم)

اتاق تمیز با توجه به نوع و کاربرد مورد انتظا افراد، شیوه کنترل و طراحی متنوعی داشته و استانداردهای متفاوتی نیز برای ارزیابی میزان آلودگی در این کلین روم ها بکار گرفته می شود.

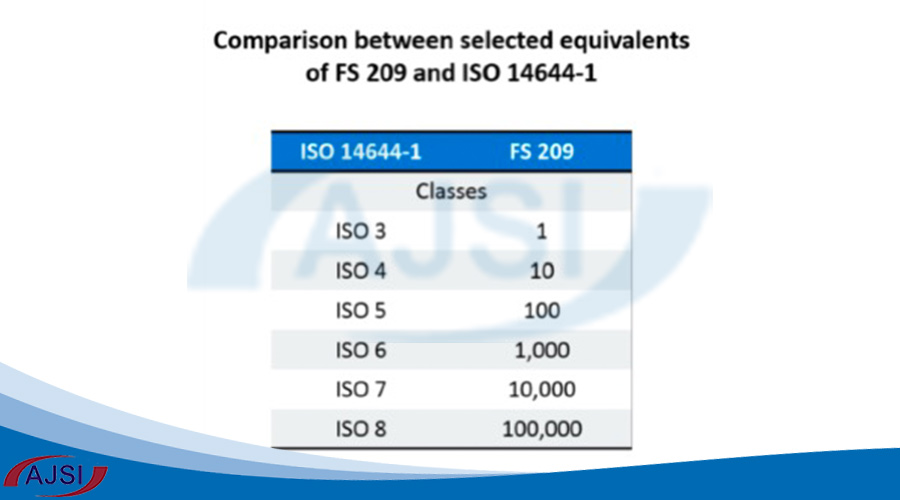

برای نمونه، ISO 14644 از جمله استاندارد اتاق تمیز بوده که در آن میزان آلودگی ها براساس تعداد ذرات در محدوده کمتر از نیم میکرون در یک فوت مکعب اندازه گیری و تعیین می گردد. همچنین لازم به ذکر است که اتاق تمیز دارای جنس خاصی از دیوارها و ساختمان می باشد که به شکلی منحصر به فرد و با هدف از بین بردن منبع آلودگی ها طراحی می شود.

پارامتر های دیگری نظیر دما، میزان رطوبت نسبی و فشار هوا نیز علاوه بر کنترل ذرات معلق خارجی از مواردی است که با توجه به استاندارد های تعیین شده، نیازمند محدود سازی می باشد. بهره گیری از تجهیزاتی همچون هواساز هایژنیک می تواند در کنترل این پارامتر ها به شما کمک کند.

سخن نهایی درباره طراحی و ساخت کلین روم

طراحی اتاق تمیز یک سرمایه گذاری حیاتی برای هر کسب وکار یا آزمایشگاهی است که به کیفیت و استاندارد اهمیت می دهد. رعایت مراحل اصولی و توجه به عوامل کلیدی باعث می شود محیط شما پاک، کنترل شده و ایمن باقی بماند و ریسک آلودگی و خطای انسانی به حداقل برسد.

اگر می خواهید اتاق تمیز شما با آخرین استانداردهای بین المللی طراحی و اجرا شود، تیم اجسیکو آماده ارائه مشاوره تخصصی و اجرای پروژه شما با بالاترین کیفیت است. همین امروز با ما تماس بگیرید و یک برنامه طراحی شخصی سازی شده برای کسب وکار یا آزمایشگاه خود دریافت کنید.

سوالات متداول طراحی و اتاق تمیز

۱. اتاق تمیز چیست و چرا اهمیت دارد؟
اتاق تمیز محیطی کنترل شده است که تعداد ذرات معلق، دما و رطوبت در آن به دقت مدیریت می شود. این کنترل برای تولید دارو، تجهیزات پزشکی و صنایع حساس ضروری است تا کیفیت محصول حفظ شود.

۲. کلاس بندی اتاق تمیز به چه معناست؟
کلاس بندی (مثلاً ISO Class) نشان دهنده حداکثر تعداد ذرات معلق مجاز در هر متر مکعب هوا است. هر فرآیند صنعتی یا آزمایشگاهی بر اساس حساسیت خود، به کلاس مشخصی نیاز دارد.

۳. چه نکاتی در انتخاب مصالح و تجهیزات اتاق تمیز مهم است؟
مصالح باید مقاوم، ضد باکتری و قابل شستشو باشند. تجهیزات و سیستم تهویه باید جریان هوا، فشار و رطوبت را به دقت کنترل کنند تا محیط کاملاً پاک باقی بماند.

ساخت اتاق تمیز (کلین روم) در صنایع امروزه به امری لازم الاجرا تبدیل شده است. این اتاق ها برای کنترل کیفی در صنایع بسیاری مورد استفاده واقع می شود. تجهیزات این اتاق ها نیز از ضروریات در این اتاق ها محسوب می شود. نکات مهم در خرید تجهیزات اتاق تمیز را در این مقاله مورد بررسی قرار می دهیم.

اتاق تمیز چیست؟

این اتاق ها به مکان هایی اطلاق می شود که هیچ گونه آلودگی و میکروب در آن وجود نداشته باشد. از بین بردن این آلودگی ها نیز توسط تجهیزات این اتاق ها انجام می شود. معمولا در صنایع مختلف از این اتاق ها برای کنترل کیفی محصولات استفاده می شود. از صنایع و مکان هایی که در آن از اتاق تمیز در آن استفاده می شود می توان به این تعداد اشاره نمود.

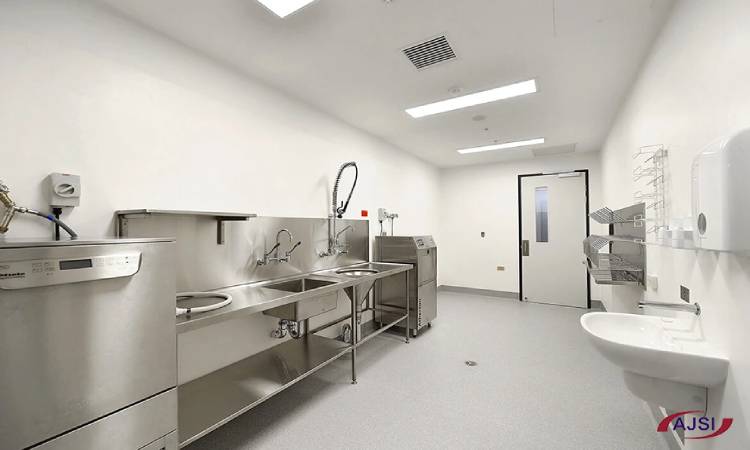

• بیمارستان ها

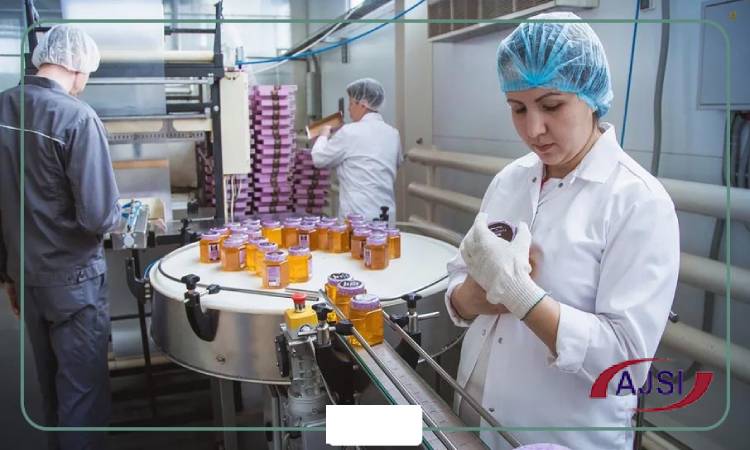

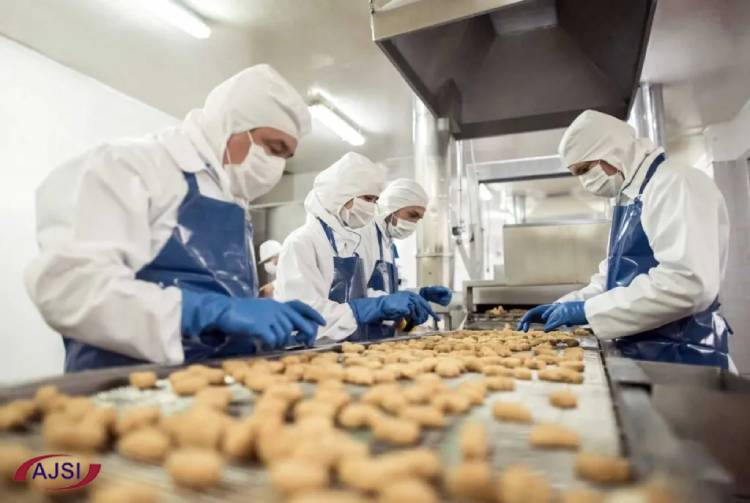

• صنایع تولیدات مواد غذایی و بهداشتی
• کارخانجات تولید دارو
• صنایع نانو
• پژوهشگاه ها
• کلینیک ها پیوند اعضا
• صنایع نظامی و هوا فضا و …

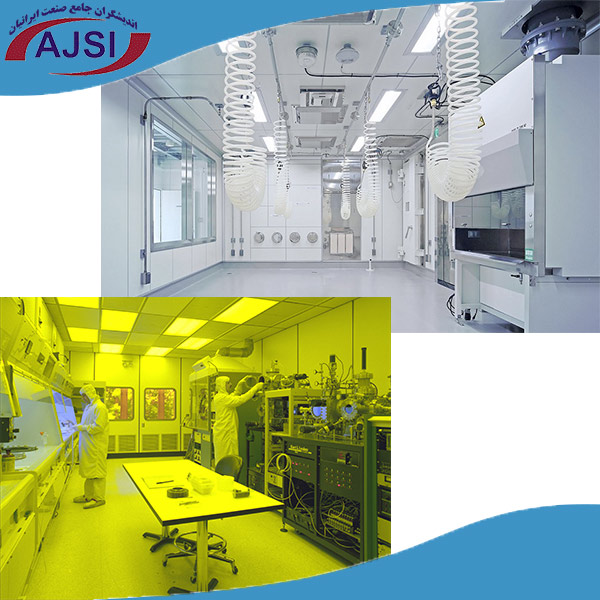

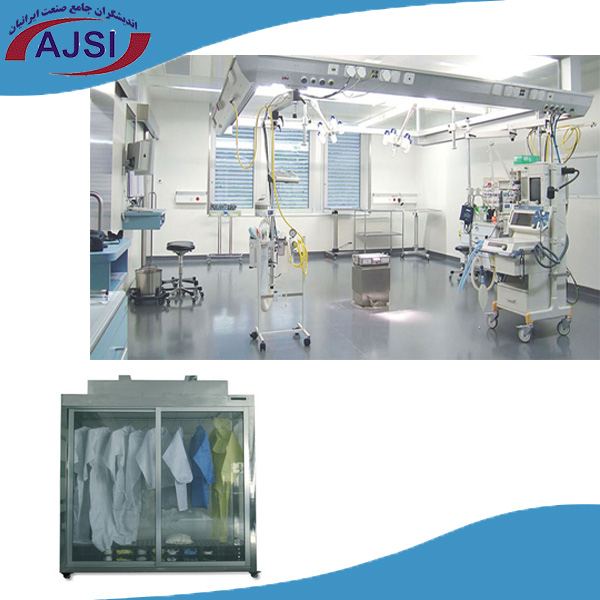

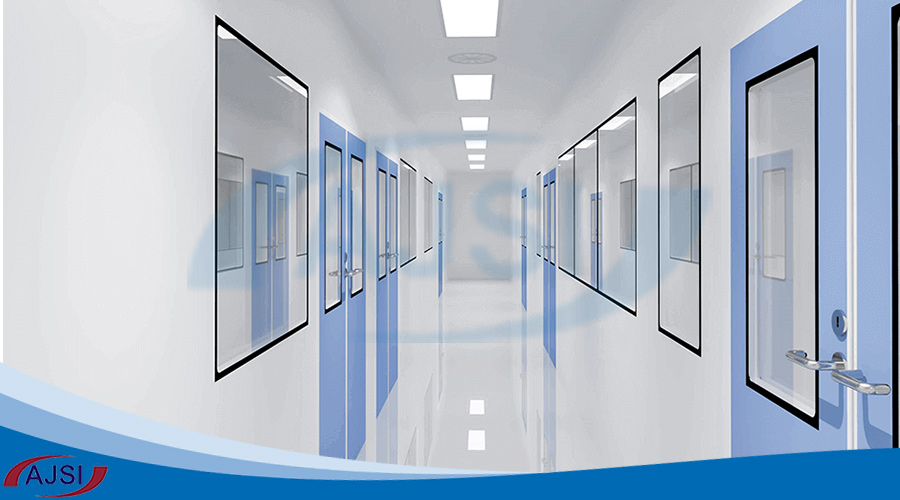

تجهیزات اتاق تمیز (کلین روم)

برای این که اتاق تمیز عملکرد و راندمان بالایی داشته باشد باید از تجهیزات کار آمد در آن استفاده شود. این تجهیزات کمک می کند تا در وقت و هزینه ها صرفه جویی بیشتری به عمل آمده و بتوان با استفاده از آن به یک طراحی ایده آل و سبز دست پیدا نمود. برای همین باید به نکات مهم در خرید تجهیزات توجه شود.

نکات مهم در خرید تجهیزات اتاق تمیز

از نکات مهم در خرید تجهیزات اتاق تمیز (کلین روم) توجه به کیفیت و تکنولوژی پیشرفته این تجهیزات است. از مهمترین تجهیزاتی که در این اتاق ها مورد مصرف قرار می گیرند می توان به این موارد اشاره نمود.

• سد هوا
• پرده هوا
• پس باکس های هوایی
• دوش هوا در اتاق تمیز (اتاق تمیز)

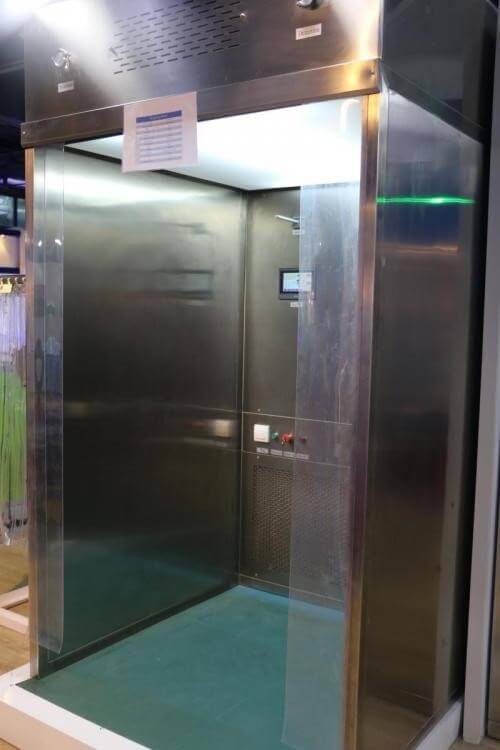

دوش هوا در تجهیزات اتاق تمیز

از بارزترین ویژگی های اتاق تمیز عدم وجود هیچ گونه ذرات و آلودگی در این اتاق ها است. برای این که هنگام ورود افراد به اتاق نیز هیچ گونه آلودگی همراه با این افراد وارد اتاق تمیز نشود باید از دوش هوا بین دو اتاق تمیز استفاده شود. عملکرد این دوش ها به این صورت است که قبل از ورود افراد به اتاق تمیز (اتاق تمیز) در زیر دوش هوا قرار گرفته و این دوش ها که در اتاق انتظار نصب می شوند قابلیت پخش هوا را با فشار بسیار زیاد دارا می باشند. هوا با فشار زیاد از اطراف و در جهت های مختلف به این افراد برخورد نموده و هر گونه آلودگی از بدن آنها جدا می شود و سپس این آلودگی ها از سمت دیگر اتاق به سمت بیرون رانده می شوند.

هنگام خرید تجهیزات اتاق تمیز و دوش هوا باید توجه نمود که این دوش ها به فیلتر های هپا مجهز بوده و سرعت هوای خارج شده از آن نیز بیشتر از 4 هزار متر بر ثانیه باشد.

پرده هوا در تجهیزات اتاق تمیز (اتاق تمیز)

یکی دیگر از تجهیزات مورد نیاز اتاق تمیز که باید حتما هنگام خرید تجهیزات اتاق تمیز تهیه شود پرده هوا می باشد. عملکرد این پرده به این صورت است که با ایجاد یک لایه نازک هوا در جلوی درب ورودی اتاق تمیز باعث سیرکوله نمودن هوا می شود. هنگام خرید تجهیزات اتاق تمیز باید توجه شود که زاویه قرار گیری و سرعت جریان هوا به شرایط درب این اتاق بستگی دارد. این پرده باعث معلق شدن هوای نفوذ کننده به اتاق می شود. توجه نمایید که حتما باید قرار گیری پرده هوا به گونه ای باشد که تغییرات فشار را به راحتی جبران کند.

از مهمترین مزایای استفاده از پرده هوا ممانعت از اتلاف انرژی و ذخیره نمودن انرژی در اتاق تمیز (کلین روم) و جلوگیری از ورود هوای آلوده به این اتاق است. قرار گرفتن این پرده می توان به دو صورت افقی در بالای درب و یا عمودی در کنار دو سمت درب اتاق تمیز باشد.

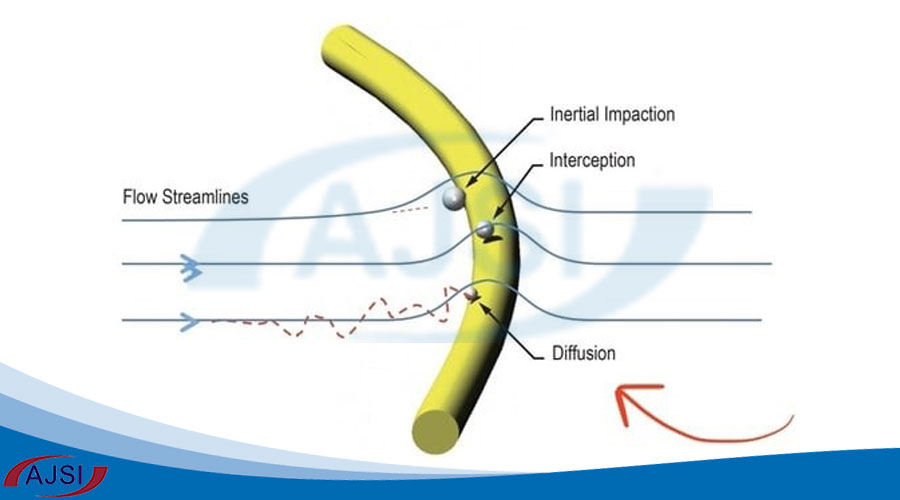

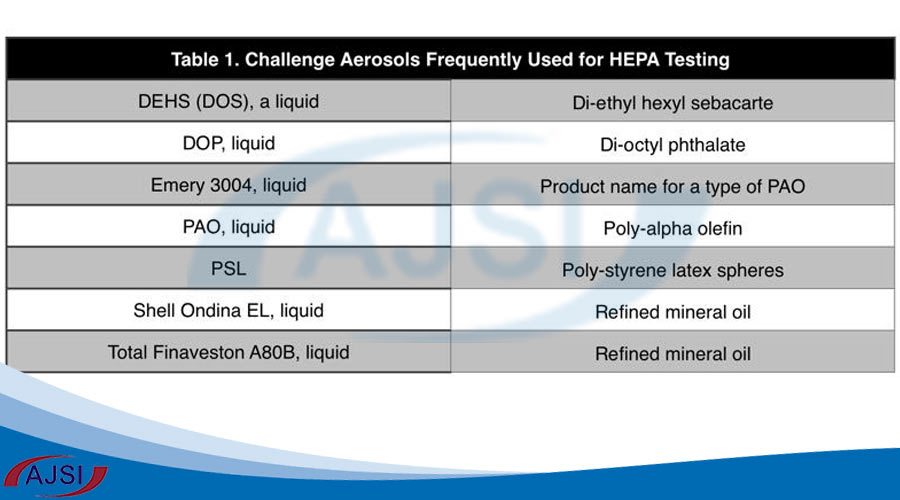

فیلترهای هپا در تجهیزات اتاق تمیز

برای این که هیچ گونه آلودگی به محیط اتاق تمیز (کلین روم) وارد نشود باید از فیلترهای مخصوصی در این اتاق ها استفاده شود. هنگام خرید تجهیزات اتاق تمیز باید توجه نمود حتما از فیلتر های هپا برای این اتاق ها استفاده شود. بر حسب این که اتاق تمیز در کدام کلاس قرار گرفته باشد درجه بندی ذرات هوا توسط فیلترهای هپا صورت می گیرد.

امروزه از انواع فیلتر هپا و فیلتر های اولپا در اتاق های تمیز در مکان های مختلف استفاده می شود. تفاوت این دو نوع فیلتر در تصفیه اندازه ذرات موجود در هوا می باشد. فیلترهای هپا قادر به تصفیه ذرات تا اندازه 0.3 میکرون و فیلترهای اولپا ذرات 0.13 میکرون را دارد.

توجه به چند نکته مهم هنگام خرید تجهیزات اتاق تمیز

هنگام خرید تجهیزات اتاق تمیز باید به کلاس اتاق تمیز (کلین روم) توجه نمود. با توجه به این که اتاق تمیز در کدام یک از کلاس های رتبه بندی قرار می گیرد نیاز به تجهیزات وابسته به آن را دارد.

به عنوان نمونه در هنگام خرید تجهیزات اتاق تمیز برای اتاق تمیز با کلاس 100 و پایین تر نیاز به تهیه سد هوایی نیست. و در اتاق های تمیز که در صنایع مورد استفاده واقع می شوند با کلاس بالاتر از 1000 استفاده از سد هوایی مناسب است. در اتاق تمیز با کلاس کمتر از 100 و بالاتر از 1000 لازم است که از دوش هوایی در آنها استفاده شود.

استفاده از دوش هوایی در اتاق تمیز آزمایشگاه ها و یا صنایع تولید دارو امری ضروری و اجتناب ناپذیر است. هنگام خرید تجهیزات اتاق تمیز برای این اتاق ها حتما دوش هوا تهیه نمایید.

توجه به طبقه بندی اتاق تمیز مانع از خرید تجهیزات غیر ضرور برای این اتاق ها می شود. اتاق های تمیز بر چند اصل دسته بندی می شوند.

• با توجه به تعداد ذرات
• با توجه به کاربری اتاق

برای خرید تجهیزات اتاق تمیز با بهترین کیفیت و مناسب ترین قیمت می توانید به سایت ما مراجعه و با کارشناسان در این سایت مشاوره نمایید.

امروزه یکی از مهمترین قسمت ها در هر صنعت و یا آزمایشگاهی اتاق تمیز یا کلین روم در آن است. استفاده از این بخش در بسیاری از صنایع جزء لاینفک این مکان ها شده است. اما کیفیت تجهیزات اتاق تمیز نیز از نکات مهمی است که هنگام راه اندازی اتاق تمیز باید حتما در نظر گرفته شود.

 اهمیت کیفیت تجهیزات کلین روم چیست؟

کیفیت تجهیزات اتاق تمیز نقشی حیاتی در حفظ استانداردهای بهداشتی، ایمنی و کارایی فرآیندهای تولید دارد. اتاق تمیز محیطی کنترل شده است که در آن حتی کوچک ترین ذره یا آلودگی می تواند باعث نقص در محصولات حساس مانند داروها، تجهیزات پزشکی، یا قطعات الکترونیکی شود.

استفاده از تجهیزات باکیفیت مانند فیلترهای HEPA، سیستم های تهویه مطمئن، لباس های مخصوص و ابزارهای ضد استاتیک، تضمین می کند که سطح آلودگی در حد مجاز باقی بماند. تجهیزات بی کیفیت ممکن است باعث نشت ذرات، خرابی سیستم تهویه یا ناپایداری دما و رطوبت شوند که نتیجه آن کاهش کیفیت نهایی محصول و افزایش هزینه های تولید است. بنابراین، سرمایه گذاری در تجهیزات استاندارد و با دوام، نه تنها الزامی برای رعایت مقررات بین المللی است، بلکه گامی اساسی در جهت افزایش بهره وری، ایمنی کارکنان و حفظ اعتبار سازمان به شمار می آید.

تجهیزات اتاق تمیز (کلین روم)

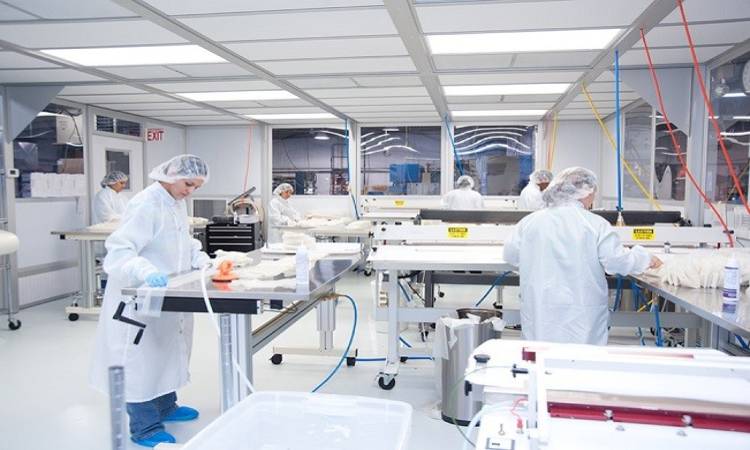

هنگام راه اندازی یک اتاق تمیز در هر قسمت از صنعت و یا بیمارستان ها نیاز به استفاده از تجهیزات مخصوص در آن است. این تجهیزات کمک می کند تا استفاده از این اتاق ها کاربردی تر و امور در آن بهتر انجام شود. برای همین کیفیت تجهیزات اتاق تمیز نیز در هنگام تهیه این ملزومات از مهمترین نکات می باشد.

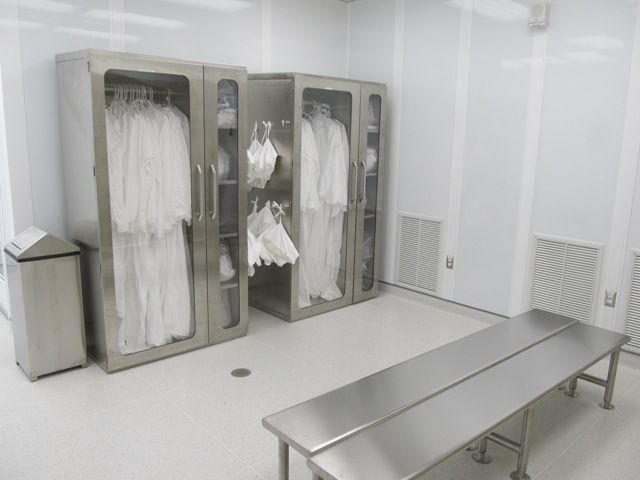

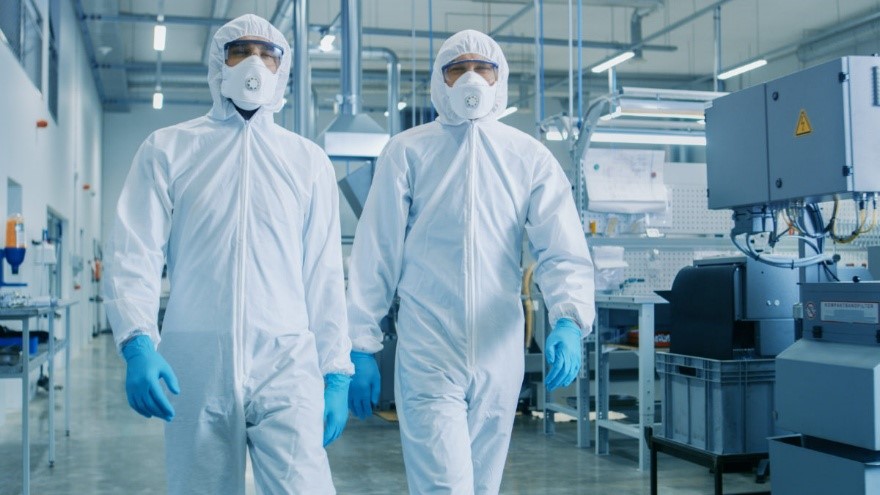

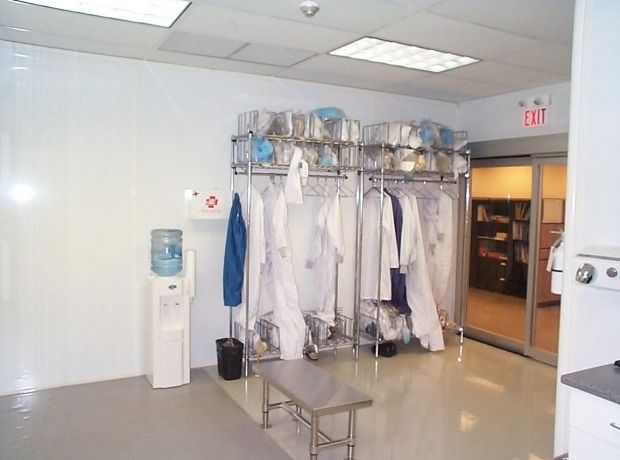

لباس مخصوص اتاق تمیز

یکی از بارزترین ملزومات در این اتاق ها لباس هایی است که افراد در هنگام حضور در این مکان باید حتما به تن داشته باشند. از لباس های اتاق تمیز که به آن اصطلاحا گارمنت اطلاق می شود می توان به این مجموعه اشاره نمود.

پوشش سر، انواع ماسک تنفسی، یک لباس یکسره و یکبار مصرف، استفاده از دستکش های مخصوص، پوشش کفش که به آن کاور اطلاق می شود و خود کفش های این اتاق. این لباس ها در سایزها و رنگ های مختلف تولید و در اتاق های تمیز ویژه هر شغل مورد استفاده قرار می گیرد.

کیفیت تجهیزات اتاق تمیز (کلین روم) در تولید لباس های آن نیز تاثیرگذار بوده و این لباس ها از کیفیت بالا و متریال مرغوب و مقاوم به انواع مواد شیمیایی و انواع مختلفی از باکتری ها می باشد. از بارزترین ویژگی این لباس ها اتوکلاو بودن آنها می باشد.

ویژگی لباس اتاق تمیز

این لباس ها در دو نوع قابل شستشو و یکبار مصرف تولید و در این مکان مورد استفاده قرار می گیرند. لباس های قابل شستشو به نام آنتی استاتیک مشهور بوده و قابلیت اتوکلاو شدن داشته و مقاوم در برابر انواع مختلفی از مواد و باکتری ها می باشد. اما لباس های یک بار مصرف از جنس لمینت یا اسپانباند بوده و با دارا بودن کش در سر آستین و زیپ در قسمت جلوی آن به سادگی قابل مصرف است. معمولا از این نوع لباس ها در بیمارستان ها بیشتر استفاده می شود.

کیفیت تجهیزات اتاق تمیز (کلین روم)

از دیگر تجهیزات قابل مصرف در اتاق تمیز تنظیف های میکرو فیبر در این اتاق ها است. این تنظیف ها از متریال پلی استر و یا میکرو پل امید تولید می شوند و دارای قابلیت جذب بسیار زیاد ذرات و پارتیکل ها را در فضای اتاق تمیز دارند. سایز این تنظیف ها نیز مختلف بوده و از 6 در 6 تا 9 در 9 سانتی متر می باشد. کیفیت تجهیزات اتاق تمیز (کلین روم) با توجه به نوع اتاق و کلاس آن در صنایع و یا بیمارستان ها مختلف می باشد.

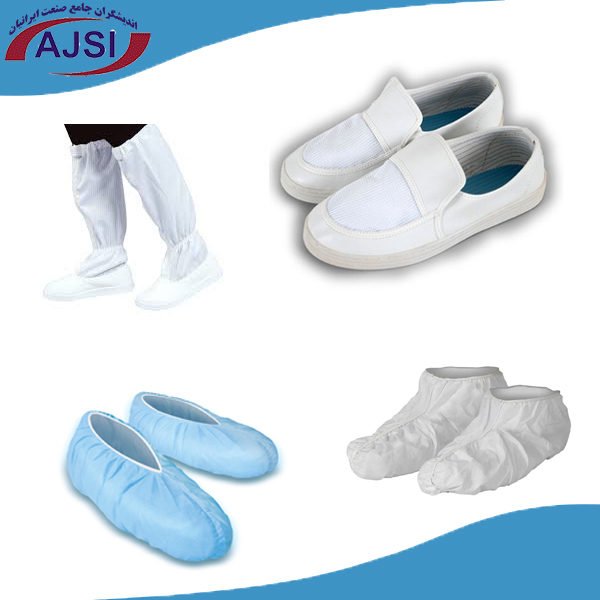

کفش های مخصوص اتاق تمیز

بیشترین آلودگی هایی که در اتاق تمیز (کلین روم) بوجود می آید در اثر ورود افراد شاغل در این قسمت می باشد. برای همین لازم است که هنگام ورود افراد به این اتاق ها از ورود میکروب ها و ذرات آلوده کننده همراه با این افراد به اتاق جلوگیری شود.

برای این کار نیز افراد برای ورود به این اتاق ها از تجهیزات اتاق تمیز مخصوص استفاده می نمایند. از مهمترین تجهیزاتی که کیفیت آن در کیفیت تجهیزات اتاق تمیز تاثیر زیادی دارد کفش و پابندهای این اتاق ها می باشد. برای هر اتاق تمیز استفاده از کفش های مخصوص مانع از ورود آلودگی به آن می شود. این کفش ها دارای چند ویژگی مهم است که به آن می پردازیم.

ویژگی کفش های اتاق تمیز و تاثیر آن در کیفیت تجهیزات اتاق تمیز

از مهمترین ویژگی هایی که کفش های اتاق تمیز دارند تولید آنها با موادی است که مصرف آن را در اتاق های تمیز مناسب نموده است. زیر این کفش ها از کربن بوده و قابلیت شستشو و اتوکلاو شدن را دارند. متریال رویه کفش نیز از جنس آنتی استاتیک بوده و خاصیت ضد میکروبی زیادی دارد.

تجهیزات دیگر اتاق تمیز

از دیگر تجهیزاتی که در اتاق تمیز (کلین ورم) مورد استفاده واقع می شوند می توان به این موارد نیز اشاره نمود.

• سیستم اینترلاک اتاق تمیز
• دوش هوایی
• فن فیلتر پونیت
• سیستم مانیتورینگ
• فیلترهای هپا و اولپا
• پرده پی وی سی
• هود لامینار
• کانال کشی اتاق تمیز

برای خرید با کیفیت تجهیزات اتاق تمیز با قیمت مناسب به سایت ما مراجعه و با کارشناسان در این سایت مشاوره نمایید.

طراحی و ساخت اتاق تمیز مطابق با استانداردهای بین المللی و در نظر گرفتن تمامی پارامترهای ضروری به منظور اجرای اصولی و متناسب با شرایط پروژه های صنعتی و غیر صنعتی، از مهم ترین خدمات ارائه شده توسط شرکت اندیشگران جامع صنعت ایران به شمار می آید. تمامی مراحل مورد نیاز به منظور ساخت اتاق های تمیز، توسط پرسنل مجرب، تجهیزات مدرن و الگوبرداری از آخرین تکنولوژی و استانداردهای بین المللی، طراحی و اجرا خواهند شد. امروزه انواع مختلف اتاق تمیز (کلین روم) به منظور تولیدات مختلف صنایع داخلی کاربرد فراوان داشته و مورد استفاده قرار خواهد گرفت.

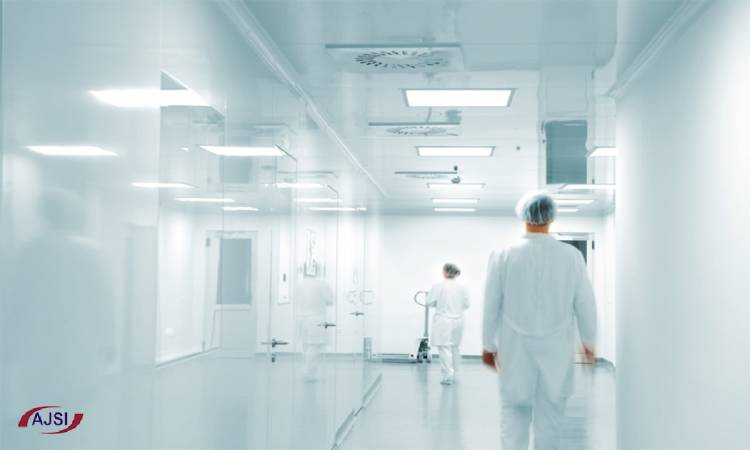

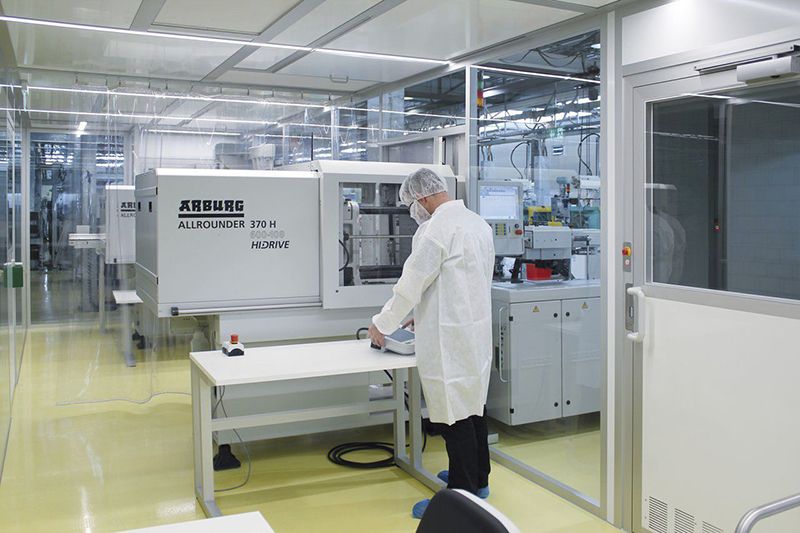

اتاق تمیز (کلین روم) چیست؟

اتاق تمیز و یا اصطلاحا Clean Room به اتاق و یا محیطی گفته می شود که تمامی پارامترهای موثر در پاکسازی محیط و ممانعت از ورود ذرات معلق، آلودگی های محیطی و آلودگی های میکروبی، در آن به شکل استانداردی کنترل شده و از فیلتراسیون قدرتمندی نسبت به ورود آلودگی ها برخوردار می باشد. دما، رطوبت و فشار محیط، از مهمترین عوامل کنترل شونده توسط سیستم های تهویه، تجهیزات و تاسیسات مکانیکی، برقی و الکتریکی در این محیط هستند که مانع از ورود، زیست، تکثیر و انتشار ذرات و میکروارگانیسم های آلوده کننده خواهند شد.

طراحی اتاق های تمیز (کلین روم)

طراحی و تعداد فیلترهای مورد استفاده، خطوط جریان هوا، سیستم  های تهویه و تاسیسات کنترل کننده فشار محیط، نوع و تعداد تاسیسات برقی و مکانیکی در محیط بستگی به نوع پروژه و فضای مورد نظر به منظور استفاده از اتاق های تمیز داشته و توسط کارشناسان مجرب، متخصص و کارآزموده در این زمینه تخمین و طراحی خواهد شد.

اهمیت استفاده از Clean Room

خوشبختانه امروزه اهمیت استفاده از اتاق تمیز در پیشبرد موفق و تولید محصولات باکیفیت حوزه های مختلف صنایع داخلی، منجر به فعالیت بسیاری از شرکت های دانش بنیان و کارآفرین در این زمینه شده و توانسته است با ایجاد یک بستر هدفمند، وابستگی وارداتی در خصوص دریافت قطعات، طراحی و ساخت انواع مختلف کلین روم در صنایع را به خودکفایی داخلی مبدل نماید. استفاده از اتاق های تمیز با رعایت استانداردها و پروتکل های جهانی، تاثیر بسیار زیادی در تولید محصولات باکیفیت، بهداشتی و متناسب با نیاز بازار مصرف داشته و از هدررفت هزینه های اضافی، پیشگیری خواهد نمود.

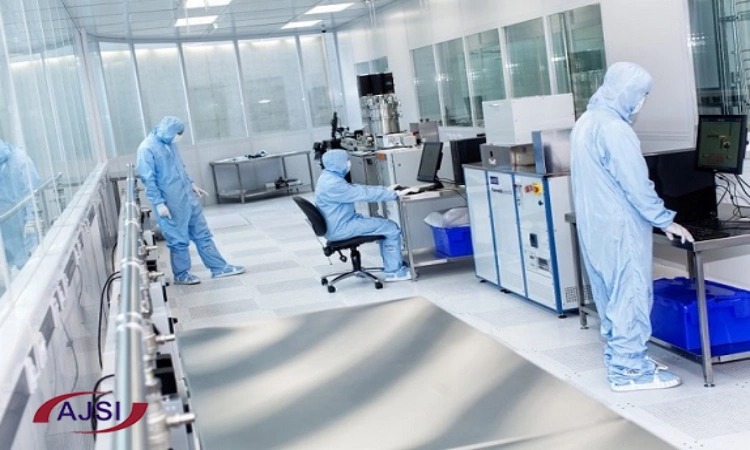

کاربرد اتاق تمیز در صنایع مختلف

همانطور که پیشتر نیز اشاره گردید، کلین روم در بسیاری از پروژه های مختلف صنعتی کاربرد موثر داشته و با توجه به محیط اطراف و فضای داخلی اتاق، نقشه تاسیسات مکانیکی، برقی و الکتریکی و طراحی سیستم های اجرایی، از انواع مختلفی برخوردار می باشد.

صنایع پزشکی و داروسازی

یکی از مهمترین و اصلی ترین موارد کاربرد اتاق های تمیز، در صنایع مربوط به داروسازی و پزشکی است. تولید محصولات و تجهیزات مختلف پزشکی با ضریب و استانداردهای بهداشتی، فرمولاسیون، فراوری و تولید انواع مختلف داروهای گیاهی و شیمیایی در لابراتوارهای داروسازی و آزمایشگاه های تحقیقاتی و کنترل کیفی، از مهمترین موارد استفاده از اتاق تمیز در صنعت پزشکی و داروسازی جهان است.

صنایع غذایی

صنایع غذایی و تولیدات وابسته به این صنعت، از دیگر موارد کاربرد کلین روم به منظور افزایش کیفیت محصولات تولیدی و حفظ سلامت مصرف کنندگان است. آزمایشگاه های کنترل کیفی و خط تولید تمامی محصولات غذایی و نوشیدنی ها، از موارد کاربرد اتاق تمیز در صنایع غذایی جهان هستند.

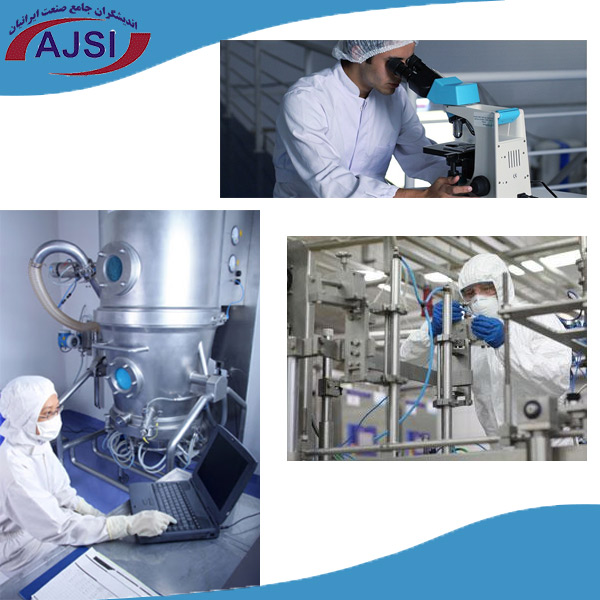

صنایع مربوط به بیوتکنولوژی

تولید واکسن، تولید انواع مختلف آنتی بیوتیک های خوراکی و تزریقی و سایر پروژه های مرتبط با مهندسی ژنتیک، بافت شناسی، کشت سلولی و جنین شناسی از مهمترین موارد کاربرد کلین روم در این حوزه از صنایع داخلی به شمار می آیند.

صنایع الکترونیک و اپتیک

خوشبختانه در چند سال اخیر تولیدات داخلی مربوط به این صنعت، پیشرفت بسیار زیادی داشته و توانسته است یک توازن رضایت بخش در بازار تولید و مصرف ایجاد نماید. تولید تمامی دستگاه ها و تجهیزات الکتریکی در حوزه مهندسی پزشکی و تجهیزات مربوط با علوم چشم پزشکی، از مهمترین و اصلی ترین کاربردهای اتاق تمیز در حوزه صنایع الکترونیک و اپتیک کشور است.

صنایع شیمیایی

یکی دیگر از موارد کاربرد کلین روم در تولیدات مربوط به صنایع شیمیایی از جمله تولید گازهای شیمیایی به منظور کاربردهای صنعتی، پزشکی و کشاورزی است. تولید انواع مختلف مواد منفجره، تولید بسپارها، الاستومرها و ترکیبات مرتبط با کودها و سم های شیمیایی و انواع حشره کش ها از دیگر موارد کاربرد اتاق تمیز در انواع مختلف آن، با توجه به شرایط و موقعیت پروژه های تولیدی در این حوزه از صنایع است.

حوزه های تحقیقاتی و مطالعاتی

کاربرد اتاق تمیز در تمامی حوزه های تحقیقاتی و مطالعاتی منتهی به تولیدات داخلی در صنایع مختلف، اهمیت بسیار زیادی داشته و در تمامی زمینه های پزشکی و پیراپزشکی از جمله کشت سلول های بنیادی، روش های باروری خارج از رحمی و آزمایشگاهی، فناوری میکروالکترونیک و … مورد استفاده قرار خواهد گرفت.

تولیدات مربوط به صنایع خودروسازی، صنایع هوا و فضا و صنایع نظامی از دیگر کاربردهای صنعتی اتاق تمیز در سراسر جهان به شمار می آیند.

شرکت اندیشگران جامع صنعت ایران

شرکت اندیشگران جامع صنعت ایران از جمله شرکت های دانش بنیان در حوزه طراحی، تولید و راه اندازی تجهیزات و تاسیسات مورد نیاز اتاق تمیز و خط تولید کارخانجات مختلف است. این شرکت فعالیت رسمی خود را با جذب پرسنل و نیروهای متخصص و مجرب با هدف ارائه خدمات رضایت بخش به منظور افزایش و بهبود کیفیت پروژه های مختلف با هدف ایجاد خودکفایی داخلی و کاهش نیاز به واردات آغاز نموده و توانسته است با مضاعف نمودن تلاش های شبانه روزی خود، گامی موثر در همگام سازی بازار تقاضا و عرضه برای تمامی تولیدکنندگان برداشته باشد. شرکت اندیشگران جامع صنعت ایران، افتخار اجرای بسیاری از پروژه های بزرگ در سازمان ها و ارگان های دولتی را داشته و با استفاده از آخرین و جدیدترین متدهای مرتبط با تکنولوژی های جهانی در خصوص تولید قطعات و راه اندازی اتاق تمیز، موفق به کسب رضایت مندی و اعتماد مشتریان خود در این زمینه شده است.

ساخت اتاق تمیز یا کلین روم ها امروزه به یک امر ضروری و لازم در بیشتر صنایع و امور مختلف تبدیل شده است.

اتاق تمیز یا Cleanroom یک فضای کنترل شده است که میزان ذرات معلق، دما، رطوبت و فشار هوا در آن دقیقاً تنظیم می شود. این فضاها در صنایع حساس مانند داروسازی، تولید قطعات الکترونیکی و صنایع پزشکی حیاتی هستند، زیرا هر گونه آلودگی می تواند کیفیت محصول را کاهش دهد یا باعث خسارت های جدی شود.

در این مقاله، مراحل نصب و راه اندازی اتاق تمیز به صورت مرحله ای بررسی می شود و نکات ایمنی و نگهداری آن توضیح داده می شود تا یک راهنمای کاربردی و عملی برای مدیران و تکنسین ها فراهم شود.

نکات مهم قبل از شروع مراحل راه اندازی اتاق تمیز

• قبل از این که طراحی و ساخت هر اتاق تمیز آغاز شود باید به چند فاکتور مهم توجه نمود. از این فاکتورها می توان به این موارد اشاره نمود.
• مقدار فعالیتی که در اتاق انجام می شود.
• انجام چه اموری در این اتاق ها صورت می گیرد و چه میزان آلودگی توسط این امور در اتاق ایجاد می شود.
• اتاق تمیز از نظر سطح تمیزی در چه کلاسی قرار گرفته است.
• به چه میزان دما و رطوبت در اتاق نیاز است. این میزان باید با توجه به اندازه فعالیت و راحتی کارکنان این اتاق در نظر گرفته شود.
• چه تجهیزاتی در این اتاق مورد نیاز است.
• استفاده از تجهیزاتی که مانع از ایجاد آلودگی بیشتر شود.
• مشخص نمودن کارکنان و مدیرانی که توانایی نگهداری و کنترل این اتاق را داشته باشند.



مراحل نصب اتاق تمیز

در ادامه مراحل نصب اتاق تمیز را به صورت جداگانه بررسی کرده ایم:

آماده سازی فضا و زیرساخت ها

قبل از شروع نصب، باید فضای مناسب با ساختار محکم و عایق بندی کامل آماده شود. کف، سقف و دیوارها باید قابلیت تحمل فشار مثبت و کنترل جریان هوا را داشته باشند. علاوه بر این، دسترسی به برق، آب و سیستم های تهویه از قبل بررسی و آماده شود تا نصب تجهیزات بدون مشکل انجام شود.

نصب سیستم HVAC و فیلترهای هوا

سیستم HVAC قلب اتاق تمیز است. نصب فن ها، کانال ها و فیلترهای HEPA/ULPA باید با دقت انجام شود تا جریان هوا و فشار مثبت به درستی تامین شود. این مرحله شامل تنظیم سرعت هوا، جهت جریان و نصب مانومتر برای کنترل فشار هوا است.

مونتاژ دیوارها، سقف و کف مخصوص اتاق تمیز

دیوارها و سقف های اتاق تمیز معمولاً از پانل های مخصوص با قابلیت آب بندی کامل ساخته می شوند. کف نیز باید مقاوم، غیرجاذب گرد و غبار و قابل شستشو باشد. مونتاژ این اجزا باید به گونه ای انجام شود که هیچ منفذی برای ورود ذرات وجود نداشته باشد.

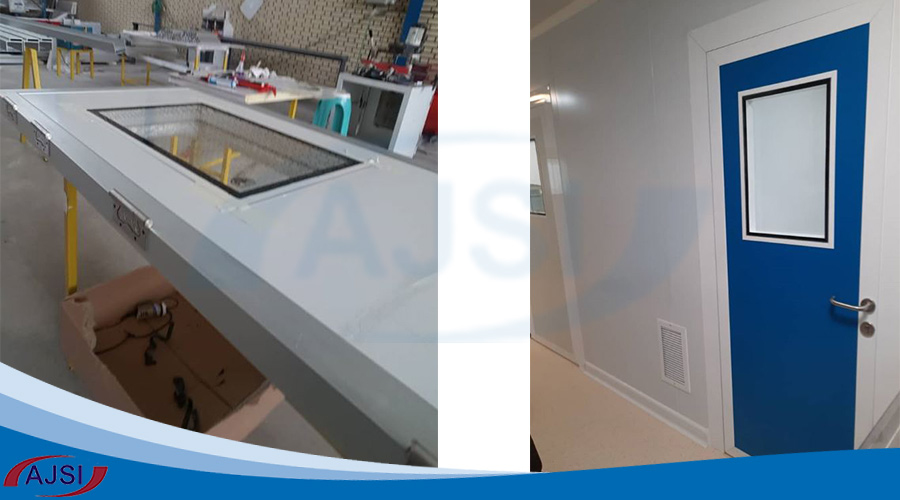

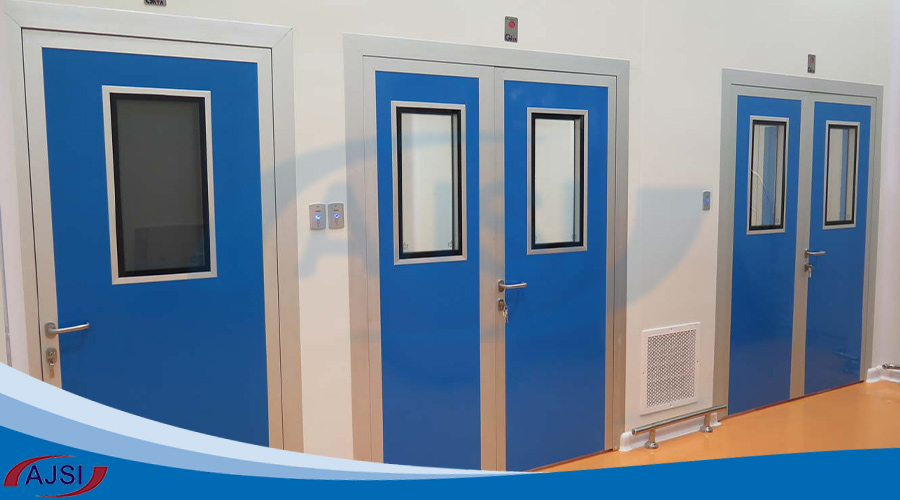

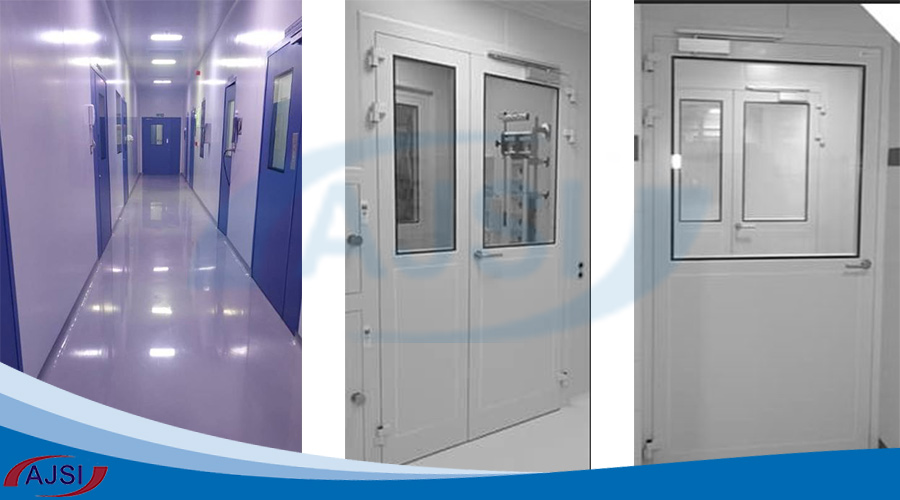

نصب درها و راه های دسترسی با کنترل آلودگی

درهای اتاق تمیز باید دارای سیستم کنترل فشار، درزگیر و امکان قفل شدن باشند. مسیرهای دسترسی به اتاق تمیز باید از نظر جریان هوا و ورود ذرات کنترل شوند و در صورت امکان از دو در متوالی یا فضای آنتروم برای کاهش آلودگی استفاده شود.

نصب تجهیزات داخلی و میزها

تمام تجهیزات، میزها، کابینت ها و ابزار داخل اتاق تمیز باید با استانداردهای مربوطه سازگار باشند و دارای سطوح صاف و غیرجاذب گرد و غبار باشند. نصب این تجهیزات باید به گونه ای انجام شود که جریان هوا و دسترسی کارکنان مختل نشود.

راه اندازی و تست اولیه

در ادامه مهمترین مراحل راه اندازی اتاق تمیز را ذکر کرده ایم:

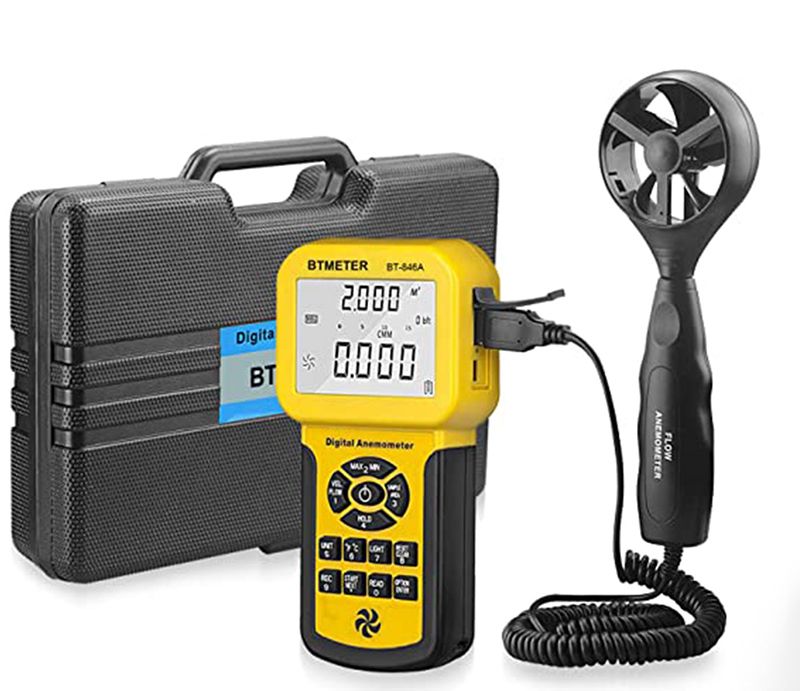

تست جریان هوا و فشار مثبت/منفی

پس از نصب، باید جریان هوا بررسی شود تا فشار مثبت یا منفی مطابق استاندارد کلاس تمیزی تنظیم شود. این تست با استفاده از ابزارهای اندازه گیری جریان هوا و مانومتر انجام می شود.

تست تعداد ذرات معلق و کلاس تمیزی

برای اطمینان از عملکرد اتاق تمیز، نمونه گیری هوا و شمارش ذرات معلق انجام می شود. این تست تعیین می کند که اتاق در چه کلاس تمیزی (ISO) قرار دارد و آیا نیاز به تنظیمات بیشتر دارد یا خیر.

بررسی سیستم تهویه و دما/رطوبت

دمای محیط و رطوبت باید با استانداردهای مشخص شده هماهنگ باشد. سیستم تهویه و کنترل رطوبت باید به درستی کار کند تا شرایط محیطی پایدار بماند.

بررسی نشت و آب بندی تجهیزات

همه پانل ها، درها و اتصالات باید بدون نشتی باشند. این مرحله تضمین می کند که جریان هوا و ذرات معلق تحت کنترل باقی می ماند و هیچ آلودگی وارد اتاق نمی شود.

نکات ایمنی و نگهداری

در ادامه مهمترین مراحل نکات ایمنی را ذکر کرده ایم:

پروتکل های ورود و خروج کارکنان

ورود و خروج کارکنان باید مطابق پروتکل های تعیین شده انجام شود. لباس های مخصوص، دستکش، ماسک و کفش های خاص الزامی است تا آلودگی انسانی کاهش یابد.

روش های نظافت روزانه و دوره ای

نظافت اتاق تمیز باید روزانه و با استفاده از مواد مجاز انجام شود. سطوح، کف، تجهیزات و فیلترها باید به صورت منظم پاک سازی شوند تا کلاس تمیزی حفظ شود.

کنترل تجهیزات و نگهداری پیشگیرانه

سیستم HVAC، فیلترها، تجهیزات اندازه گیری و ابزارهای داخلی باید به صورت دوره ای کنترل و نگهداری شوند تا از خرابی و کاهش کیفیت جلوگیری شود.

ثبت و مستندسازی داده ها

تمام فعالیت های نظافت، تست جریان هوا، فشار و دما باید ثبت شود تا در صورت نیاز به بازبینی عملکرد و رعایت استانداردها مستندات موجود باشد.

مشکلات رایج و راهکارهای نصب اتاق تمیز

در ادامه مهمترین مشکلات رایج اتاق تمیز را ذکر کرده ایم:

مشکل ذرات معلق و آلودگی

آلودگی هوا معمولاً به دلیل ورود غیرمجاز افراد یا تجهیزات آلوده رخ می دهد. استفاده از فیلترهای مناسب، پروتکل ورود دقیق و نظافت مداوم می تواند مشکل را کاهش دهد.

عدم تعادل فشار و جریان هوا

اختلال در فشار یا جریان هوا باعث کاهش کارایی اتاق تمیز می شود. بررسی سیستم تهویه و تنظیم مجدد فشار و سرعت فن ها راهکار اصلی است.

خرابی تجهیزات و فیلتراسیون

خرابی فیلترها یا تجهیزات تهویه می تواند باعث افزایش آلودگی شود. نگهداری پیشگیرانه و تعویض دوره ای فیلترها ضروری است.

راهکارهای پیشگیری و رفع مشکل

ایجاد برنامه منظم نگهداری، آموزش کارکنان و نظارت دقیق بر عملکرد سیستم ها بهترین روش پیشگیری است.

به چه نکاتی هنگام ساخت اتاق تمیز توجه کنید

از موارد مهمی که در زمان ساخت اتاق تمیز باید مد نظر قرار گیرد می توان موارد زیر را نام برد:

• این اتاق ها باید حتما صاف و یک پارچه و مقاوم در برابر انواع تراشه ها ساخته شوند.
• نباید هیچ گونه درز و شکاف در این اتاق دیده شود.
• پوشش اپوکسی بهترین پوشش برای سطوح در این اتاق است.
• نصب درب ها باید به صورت تراز صورت گیرد. در غیر این صورت باید از سره برای شیب دار نمودن آن ها استفاده شود.
• برای انجام مراحل راه اندازی اتاق تمیز با رعایت کلیه استانداردها از گروه تخصصی ما در سایت استفاده نمایید. برای دریافت اطلاعات بیشتر به سایت ما مراجعه فرمایید.

برای سفارش و دریافت مشاوره از کارشناسان شرکت اندیشگران جامع صنعت ایرانیان با شماره 09129411735 تماس بگیرید.

نتیجه گیری درباره نصب و راه اندازی اتاق تمیز

نصب صحیح و رعایت استانداردها تضمین می کند که اتاق تمیز به عملکرد مطلوب برسد و کیفیت محصولات تضمین شود. یک اتاق تمیز بهینه باعث کاهش آلودگی، افزایش عمر تجهیزات و ارتقای ایمنی کارکنان می شود. برنامه ریزی دقیق، آموزش کارکنان، نگهداری منظم و پایش مستمر، کلید موفقیت در راه اندازی و بهره برداری طولانی مدت از اتاق تمیز هستند.

سوالات متداول نصب و راه اندازی اتاق تمیز

۱. اتاق تمیز چیست و چرا در صنایع مختلف استفاده می شود؟
اتاق تمیز فضایی کنترل شده است که میزان ذرات معلق، دما، رطوبت و فشار هوا در آن به دقت تنظیم می شود. این فضاها در صنایع حساس مانند داروسازی، پزشکی و تولید قطعات الکترونیکی استفاده می شوند تا از آلودگی محصولات جلوگیری شود و کیفیت محصول حفظ گردد.

۲. مراحل اصلی نصب و راه اندازی اتاق تمیز شامل چه مواردی است؟
مراحل اصلی شامل آماده سازی فضا و زیرساخت ها، نصب سیستم تهویه و فیلترهای HEPA/ULPA، مونتاژ دیوارها و کف، نصب تجهیزات داخلی، راه اندازی و تست جریان هوا و فشار، و بررسی نشت و آب بندی تجهیزات است.

۳. چگونه می توان از عملکرد صحیح اتاق تمیز مطمئن شد؟
برای اطمینان از عملکرد صحیح، باید جریان هوا و فشار مثبت/منفی کنترل شود، تعداد ذرات معلق اندازه گیری شود، دما و رطوبت پایش گردد، و نگهداری منظم تجهیزات انجام شود. رعایت پروتکل های ورود و نظافت کارکنان نیز برای حفظ کلاس تمیزی ضروری است.

طراحی سیستم تهویه اتاق تمیز یا کلین روم و اجرای آن امروزه یکی از مهمترین و اصلی ترین موضوعاتی می باشد که ذهن بسیاری از مردم را به سوی خود مشغول کرده است و شما نیز می توانید با توجه به نیاز خود، با همکاران ما از همین وب سایت در تماس باشید و راهنمایی های مورد نیاز خود را در خصوص استفاده از طراحی سیستم تهویه اتاق تمیز به دست آورید.

اتاق تمیز چیست؟ طراحی سیستم تهویه اتاق تمیز و اجرای آن

آیا شما نیز به دنبال کسب اطلاعات بسیار دقیق در خصوص طراحی سیستم تهویه اتاق تمیز و اجرای آن هستید؟ آیا می دانید که شرکت جامع صنعت ایرانیان می تواند بهترین اطلاعات را در مورد طراحی سیستم تهویه اتاق تمیز و اجرای آن در اختیار شما عزیزان قرار دهد.

کلین روم یکی از مهمترین و پرکاربردی ترین اتاق های مورد استفاده در بسیاری از صنایع می باشد که از مهمترین این صنایع می توان به مواردی از جمله بیمارستان ها، پتروشیمی، تولید قطعات خودرو، آزمایشگاه ها، صنعت داروسازی، کارخانه های مواد غذایی و غیره اشاره کرد. کلین روم ها از تجهیزات و وسایل بسیار متعددی تشکیل شده اند که یکی از مهمترین این تجهیزات را سیستم های تهویه هوای مطبوع شکل داده است. بی شک راه اندازی و استفاده از کلین روم بدون سیستم تهویه امکان پذیر نبوده و شما بایستی بهترین این سیستم ها را در کلین روم خود نصب و اجرا کنید. در ادامه مقاله سعی بر آن داریم تا در مورد اهمیت طراحی سیستم تهویه اتاق تمیز و استفاده از بهترین و باکیفیت ترین سیستم تهویه، توضیحات بیشتری را به حضورتان ارائه دهیم. با ما همراه باشید.

اهمیت استفاده از سیستم تهویه در اتاق تمیز

اهمیت استفاده از مناسب ترین تجهیزات اتاق تمیز مثل تهویه هوا در کلین روم ها سبب شده است تا امروزه بسیاری از مردم به دنبال تهیه و نصب با کیفیت ترین این محصولات باشند. به همین دلیل نیز افراد به دنبال شرکت های معتبر برای طراحی سیستم تهویه اتاق تمیز و اجرای آن هستند. بی شک شرکت پیش روی شما یکی از بهترین و موفق ترین شرکت ها در زمینه طراحی سیستم تهویه اتاق تمیز می باشد که شما می توانید با خیال راحت از خدمات فوق العاده و بی نظیر ما نهایت بهره مندی را داشته و از مزیت های بهترین سیستم تهویه هوا نیز برخوردار شوید.

طراحی سیستم تهویه اتاق تمیز و اجرای آن

همانطور که اشاره شد، امروزه یکی از مهمترین و بارزترین دغدغه های بسیاری از افراد را طراحی سیستم تهویه اتاق تمیز یا کلین روم و اجرای آن شکل داده است که شما می توانید با توجه به نوع کاربری اتاق تمیز خود، اقدامات مربوط به اجرای این سیستم را به دست افراد کاربلد و حرفه ای در این زمینه بسپارید. طراحی سیستم تهویه اتاق تمیز یکی از ضرورت های مهم برای استفاده از اتاق تمیز می باشد و اگر شما نتوانید به موقع این سیستم را در کلین روم خود پیاده سازی کنید، ممکن است مشکلات بسیار زیادی را متحمل شوید. به همین دلیل بهترین و باکیفیت ترین این سیستم ها را تهیه و آن را در کلین روم خود اجرا نمایید.

طراحی سیستم تهویه کلین روم در قسمت های مختلف اتاق تمیز

طراحی سیستم تهویه اتاق تمیز و اجرای آن ممکن است در قسمت های بسیار مختلفی از کلین روم صورت بگیرید که این امر کاملا به معماری و طراحی اتاق تمیز بستگی دارد و شما می توانید با توجه به این موضوع به بهترین و مناسب ترین شکل از این سیستم استفاده کنید. از مهمترین قسمت هایی که طراحی سیستم تهویه اتاق تمیز (کلین روم) در آنها معقول تر به نظر می رسد، می توان به سقف و دیوار کلین روم اشاره کرد. همکاران متخصص ما با بررسی دقیق نقشه و معماری کلین روم شما می توانند به راحتی اقدام به اجرای بهترین سیستم تهویه هوا داشته باشند.

اجزای مربوط به سیستم تهویه اتاق تمیز

در مبحث طراحی سیستم تهویه کلین روم و اجرای آن، یکی از دیگر مهمترین آیتم هایی که ذهن بسیاری از مردم را به سوی خود مشغول کرده است، اجزای مربوط به این سیستم می باشد. اگر شما نیز قصد دارید تا در روزهای آینده اقدام به طراحی سیستم تهویه اتاق تمیز داشته باشید، بهتر است که در مورد اجزا و قسمت های مختلف این سیستم اطلاعاتی را در اختیار داشته باشید که از مهمترین این اجزا می توان به موارد زیر اشاره کرد:

• بخش منبع سیستم تهویه هوا: که شامل کوره، دیگ آبگرم، منبع حرارتی و غیره است.
• بخش توزیع سیستم تهویه هوا: شامل لوله کشی ها، فن ها، کانال کشی ها، پمپ ها است.
• بخش تحویل سیستم تهویه هوا: شامل رادیاتورها، کویل ها، دیفیوزرها می باشد.



طراحی سیستم تهویه اتاق تمیز با شرکت جامع صنعت ایرانیان

شرکت جامع صنعت ایرانیان یکی از موفق ترین شرکت ها در زمینه طراحی سیستم تهویه اتاق تمیز می باشد که شما می توانید برای اخذ خدمات مربوط به این فعالیت، از همین وب سایت پیش روی خود با همکاران ما در تماس باشید و راهنمایی های مورد نظر خود را به دست آورید. همچنین می توانید در خصوص هزینه های مربوط به طراحی سیستم تهویه کلین روم و اجرای آن نیز از همین شرکت، اطلاعات مد نظر خود را به دست آورده و سپس با توجه به بودجه ی در اختیار خود، اقدامات مورد نیاز برای طراحی سیستم تهویه اتاق تمیز را انجام دهید. همچنین فراموش نکنید که متخصصان ما از تجربه و دانش کافی در این زمینه برخوردار هستند و در نتیجه می توانند بهترین خدمات را برای شما به ارمغان بیاورند؛ بنابراین شما نیز این فرصت طلایی و ایده آل پیش روی خود را از دست ندهید و هم اکنون با ما در تماس باشید و از این خدمت فوق العاده نهایت برخورداری را داشته باشید.

زمانی بود که هواساز HVAC  تجهیزاتی بود که فقط حرفه ای های صنعت و بسیار ثروتمند که می توانستند هزینه آن را بپردازند. اکنون، در کل صنعت کشور استفاده شده است. سیستم تهویه هوا یکی از مهم ترین تجهیزات اتاق تمیز است که باید در هنگام طراحی اتاق تمیز به آن توجه داشت.

هواساز HVAC چیست؟

این یک اصطلاح تقریباً عمومی برای تهویه مطبوع شده است، که به طور مترادف توسط مردم در همه محیط ها استفاده می شود. اما HVAC دقیقاً به چه معناست؟ چگونه در خانه یا محل کار شما تأثیرگذار است، آیا گرمایش یا سرمایش خواهد بود؟ و اگر چنین باشد ، تفاوت آن با تهویه مطبوع چیست؟

این سوالات مهم هستند، زیرا ما به دنیایی از سیستم های کنترل هوای بهتر و بهتر برای فضاهای با هر شکل و اندازه پیش می رویم. زیرا در نهایت، حتی با وجود ده ها گزینه برای انتخاب ، تنها راه تصمیم گیری کاملاً آگاهانه و خوب ، واقعاً آگاه بودن است.
بنابراین ، همانطور که HVAC را تعریف می کنیم، تهویه هوا را تعریف می کنیم و تفاوت های این دو مفهوم را بیان می کنیم.

بیایید با یک سوال مهم شروع کنیم: ” هواساز HVAC به چه معنی است؟ هواساز HVAC برای گرمایش، تهویه و تهویه مطبوع وظیفه گرمایش و سرمایش ساختمان بکار می رود. این همچنین یک منبع تهویه مناسب است، که باعث می شود رطوبت خارج شود.
واحدهای تهویه مطبوع می توانند اشکال و اندازه های مختلفی به خود بگیرند، همگی بسته به نوع طراحی و فضاهایی که در آنها استفاده می شود مزایای مختلفی را به همراه دارند. واحدها ممکن است شامل هر ترکیبی از موارد زیر باشد:

• دیگ های بخار
• واحدهای تهویه مطبوع
• مجاری و دریچه های رطوبت

همه واحدهای تهویه مطبوع اتاق تمیز، واحد تهویه مطبوع نیستند، حتی اگر واحدهای AC در زیر چتر هواساز HVAC قرار گرفته باشند. همانطور که در بالا ذکر شد، آنچه مهم است درک شود این است که در واقع هواساز HVAC یک اصطلاح بزرگتر است. آن را به عنوان یک چتر تصور کنید که برای انواع سیستم های کنترل هوا به هم پیوسته اعمال می شود.

هواساز HVAC شما چگونه کار می کند؟

در بعضی موارد اجزای هواساز HVAC ممکن است مستقل از یکدیگر کار کنند. با این حال ، آنچه معمول تر است، این است که هر یک از اجزا در کنار اجزای دیگر کار می کنند. این سیستم های به اصطلاح “ترکیبی” شامل هر دو سیستم گرمایش مرکزی و AC هستند.

اما اشتباه نکنید: سیستم هواساز HVAC شما چیزی فراتر از یک روش مناسب برای گرم کردن یا خنک سازی فضای زندگی یا کار در آن است. این روشی برای تغییر کامل کیفیت هوای داخلی شما و ایجاد یک فضای راحت برای همه افراد داخل محیط است.
سیستم های هواساز HVAC در چندین تنوع مختلف موجود است. با این حال، حتی با این گفته ها ، در هسته آنها، همه آنها بر اساس همان مفاهیم اساسی ساخته شده اند و از بیرون شروع می شود، نه از داخل.

هوای تازه با فرآیندی به نام “تهویه” از محیط خارج تأمین و وارد می شود. این را می توان به یکی از دو روش انجام داد.

– تهویه طبیعی

تهویه فضای شما به صورت طبیعی و بدون تجهیزات ، ساخت و ساز یا وسایل اضافی انجام می شود. ما این را در بیشتر محیط ها مشاهده می کنیم ، در واقع به صورت هر نقطه ورود و خروج به داخل ساختمان. وقتی هوای طبیعی بیرون از طریق پنجره ها، درها و دریچه های هوا به خودی خود حرکت می کند، این تهویه طبیعی است.
این کجا بیشترین کاربرد را دارد؟ تبادلات هوای طبیعی از این قبیل در دوباره پر کردن سطح اکسیژن برای مبتدیان مهم است. همچنین در از بین بردن بو و رطوبت بیش از حد از محیط و همچنین فیلتر کردن دی اکسید کربن مفید است.

– تهویه مکانیکی

بعد، ما تهویه مکانیکی داریم. این سیستمی است که از سیستم های مکانیکی برای انتقال هوا به داخل و خارج محیط استفاده می کند. معماری به سبک قدیمی باعث شده است تا بیشتر ساختمان ها دسترسی تهویه طبیعی داشته باشند. بیشتر خانه ها، مشاغل و ساختمانهای رسمی از درها و پنجره ها استفاده می کردند تا هوای طبیعی را از خارج، داخل منزل وارد کنند.

با این وجود معماری مدرن متفاوت است. سازندگان معاصر به طور کلی خانه های بسیار محکم تر را انتخاب می کنند. این یک فلسفه طراحی است که تهویه مکانیکی را در خانواده های دارای سیستم تهویه مطبوع از اهمیت بیشتری برخوردار می کند.

هوا با استفاده از یک واحد ورودی هوای مخصوص طراحی شده وارد ساختمان می شود و در آنجا بلافاصله روی هوای ورودی فعالیت صورت می گیرد. هوا از طریق فیلتر وارد شده و به مناطق مختلف منتقل می شود که در آن بیشترین نیاز را خواهد داشت. به طور خاص ، از آن برای از بین بردن گرد و غبار و خاک ، مواد آلرژی زا و ذرات مختلف دیگر استفاده خواهد شد. همین از هوا هم در فرایندهای گرمایش و سرمایش استفاده می شود و هم در برابر رطوبت بیش از حد از هوا استفاده می گردد.

سرانجام، هنگامی که هوا فیلتر شد و به دمای مناسب بالا یا پایین آمد، به سمت محیط هدایت می شود. در مورد سیستم مرکزی ، این حرکت از طریق شبکه مجاری صورت می گیرد و به هوا اجازه می دهد تا هر کجا که لازم باشد حرکت کند.

تهویه مطبوع چیست؟

یک تهویه هوا یا سیستم AC به طور خاص برای خنک کردن یا گرم کردن هوا طراحی شده است. در برخی محافل، یک پیمانکار ممکن است هر واحدی را که هوا را کنترل می کند ، چه گرم و چه سرد ، بوسیله کولر تهویه کند.

با این حال ، برای اهداف ما و برای اینکه روند کار تا حد ممکن پیچیده باشد، از این قرارداد استفاده نخواهیم کرد. ما آن را اینگونه خراب خواهیم کرد: سیستمی که برای تهویه هوا طراحی شده یک تهویه هوا است. هر سیستمی که در هنگام دفع رطوبت از طریق دریچه های هوا برای خنک کردن یا گرم کردن هوا کار کند ، به طور خاص به عنوان یک واحد HVAC شناخته می شود.

ما در اینجا باید مراقب باشیم ، اگر بیشتر همه واحدهای AC این روزها گرم نمی شوند و همچنین خنک می شوند ، آنها از این به عنوان “پمپ حرارتی” یاد می کنند که در اصل چرخش تبرید را تغییر می دهد تا گرما را تأمین کند ، این روزها ساختمانها با تهویه مطبوع بیشتر می شوند زیرا سیستم های تهویه مطبوع قابل اطمینان تر شده اند و مهمتر از همه بسیار کارآمدتر در برابر سوخت های فسیلی است.

یک نگاه نزدیکتر به هواساز HVAC

انواع مختلفی از سیستم هواساز HVAC اتاق تمیز وجود دارد. بیایید نگاهی دقیق به برخی از گزینه های موجود بیندازیم.

– واحد پنجره

کولر گازی یا بخاری پنجره ای واحد کوچکی است که در داخل طاقچه پنجره نصب شده و قرار می گیرد. این واحدهای AC معمولاً کوچکتر هستند اما در واقع خروجی بسیار قدرتمندی دارند. با وجود این ، بهترین استفاده در فضاهای کوچک برای حداکثر کارایی است. محیط های استودیویی و اتاق های کوچک در این زمینه بهترین عملکرد را دارند.
یک مزیت بزرگ واحدهای پنجره ای قیمت آنهاست. از نظر بودجه، این یکی از ارزانترین گزینه های خنک کننده می باشد، به ویژه برای کیفیت محصول. انتظار دارید هر بار فقط هزینه ناچیزی بپردازید، هم برای خود واحد و هم برای نصب.

– واحد کنترول هوای مرکزی (AHU)

کولرهای گازی مرکزی معمولاً برای سرمایش و گرمایش اتاق تمیز بکار می روند. آنها به ویژه در فضاهای بزرگ، جایی که مجاری اتصال دهنده هوا به هم هدایت می شوند و هوا را به اتاق تمیز که مورد نیاز است، رهاسازی می کنند.

این سیستم خود شامل دو قسمت خارجی و داخلی است. به دلیل اندازه نصب، این کارها سرمایه گذاری مادام العمر است و در ساختمان هایی که سال ها صاحبان آنها هستند، ساخته می شود.

آنها در ابتدا شامل سرمایه گذاری کلانی نیز می شوند. خود سیستم اما یکی از موثرترین هاست و شناخته شده است که در شرایط مناسب 20 سال یا بیشتر دوام می آورد.

– سیستم تقسیم کوچک

سیستم مینی اسپلیت از نظر طراحی کاملاً شبیه هوای مرکزی است. تفاوت عمده این واقعیت است که کانال ها تا حد زیادی برداشته شده و در جای خود لوله های تبرید نصب شده است.
یکی از بزرگترین قرعه کشی ها در مورد سیستم های بدون کانال از جمله این موارد مربوط به کاهش هزینه های بهره برداری است.
این سیستم از نظر زیبایی از برخی گزینه های دیگر خوشایندتر است، زیرا نیازی به نصب کانال های پیچیده نیست.

و حالا شما می دانید …
وقتی می خواهیم تهویه مطبوع، تهویه هوا و تفاوت بین آنها را تعریف کنیم، بلافاصله با مشکلی روبرو می شویم. ایده ” هواساز HVAC چیست” و “کدام یک تهویه مطبوع است” یک پاسخ ساده دارد: هیچ تفاوت واقعی وجود ندارد. تهویه مطبوع زیرمجموعه ای از سیستم هواساز HVAC است و واحدها بیشتر بر حرکت هوا در یک فضا تمرکز دارند.

به دنبال خدمات قابل اعتماد برای سرمایش، برق و گرمایش از یک نام معتمد هستید؟ شما می توانید از بهترین خدمات از تیم AJSI در زمینه طراحی و تولید اتاق تمیز اطمینان حاصل کنید، آیا به اطلاعات بیشتری نیاز دارید؟ یکی دیگر از مقالات ما را ببینید.

سیستم هواساز HVAC چیست؟

اول و مهمترین موضوع این است که بدانید، هواساز HVAC مخفف گرمایش و تهویه هوا است. این سیستم گرمایش و سرمایش ساختمان های مسکونی و تجاری را فراهم می کند. سیستم های هواساز HVAC اتاق تمیز را می توانید در هر مکانی از خانه ها گرفته تا زیردریایی ها پیدا کنید که زیرا آنها وسیله ای برای راحتی محیط هستند. این سیستم ها با محبوبیت بیشتر در ساخت و سازهای جدید، از هوای تازه خارج از منزل استفاده می کنند تا کیفیت هوای داخلی بالایی را فراهم کنند. V در تهویه مطبوع یا تهویه، فرایند جایگزینی یا تبادل هوا در یک فضا است. این کیفیت بهتری از هوای داخل را فراهم می کند و شامل حذف رطوبت، دود، بو، گرما، گرد و غبار، باکتری های منتقل شده در هوا، دی اکسید کربن و سایر گازها و همچنین کنترل دما و دوباره پر کردن فضا از اکسیژن است.

سیستم هواساز HVAC چگونه کار می کند؟

سه عملکرد اصلی یک سیستم هواساز به ویژه هنگام تأمین کیفیت هوای داخلی و راحتی حرارتی با یکدیگر مرتبط هستند. سیستم گرمایشی و تهویه مطبوع شما اغلب یکی از پیچیده ترین و گسترده ترین سیستم ها در خانه شما است، اما وقتی این سیستم متوقف می شود ، به زودی می دانید! در سیستم هواساز شما نه قسمت وجود دارد که باید با برگشت هوا، فیلتر، خروجی اگزاست، کانالها، عناصر الکتریکی، واحد خارجی، کمپرسور، سیم پیچ و دمنده آشنا باشید.

– بازگشت هوا

بازگشت هوا بخشی از سیستم شماست که نقطه شروع چرخه تهویه را مشخص می کند. این قسمت هوا را می مکد ، آن را از طریق فیلتر می کشد و سپس آن را به سیستم اصلی منتقل می کند. نکته حرفه ای: اطمینان حاصل کنید که بارها و بارها گرد و غبار فضای هواساز را گردگیری کنید زیرا آوار و گرد و غبار به راحتی روی فیلترهای شما جمع می شوند.

– فیلتر

فیلتر شما قسمت دوم برگشت هوا است که هوا از آن عبور می کند. نکته خوب: حتماً فیلترهای خود را مرتباً عوض کنید تا سیستم شما به شکل نو دربیاید.

– خروجی اگزاست

قسمت دیگری از سیستم شما خروجی های اگزاست است که در آن اگزوز ایجاد شده توسط سیستم گرمایشی خارج می شود. نکته حرفه ای: سالانه دودکش یا اگزاست را بررسی کنید و در صورت لزوم آن را تنظیم کنید.

– مجاری یا کانال های هواساز

مجاری شما کانال هایی هستند که هوای گرم یا سرد از آنها عبور می کند. نکته مثبت: هر 2 تا 5 سال مجاری خود را تمیز کنید تا همه چیز در شرایط مناسب باشد.

– عناصر الکتریکی

این قسمت از سیستم شما می تواند کمی پیچیده تر باشد ، اما اغلب مشکلات ابتدا از اینجا سرچشمه می گیرند. نکته حرفه ای: اگر چیزی درست کار نمی کند، یک قطع کننده، قطع شده، یا باتری های خراب در ترموستات خود را بررسی کنید.

– واحد بیرونی

این احتمالاً همان بخشی از سیستم شما است که وقتی کسی از سیستم هواساز HVAC اتاق تمیز نام می برد، به آن فکر می کنید. واحد بیرونی پنکه ای را فراهم می کند که جریان هوا را تأمین می کند. نکته مثبت: واحد خود را از وجود آوار و پوشش گیاهی پاک نگه دارید زیرا در صورت مکش گیاهان به فن شما می تواند مشکلات جدی ایجاد کند.

– کمپرسور

کمپرسور به عنوان بخشی از واحد بیرونی وظیفه تبدیل مبرد از گاز به مایع را دارد و آن را به فین ها می فرستد. نکته حرفه ای: اگر چیزی کاملاً درست کار نمی کند، کمپرسور خود را بررسی کنید. این اغلب دلیل بسیاری از خرابی های سیستم است.

– فین ها

معمولاً قسمت دیگری از واحد خارجی، سیم فین ها هنگام عبور از هوا با کمی کمک از مبرد ، هوا را خنک می کنند. نکته حرفه ای: سالانه فین های سیستم را بررسی کنید. در صورت یخ زدن ممکن است بخواهید سطح فیلتر و یا مبرد خود را بررسی کنید.

– دمنده

دمنده هوای گرم را از طریق قسمت اصلی واحد وارد می کند. نکته حرفه ای: هرچه هوا با کارایی بیشتری عبور کند ، دوام سیستم شما بیشتر می شود.
آنچه در سیستم تهویه مطبوع گنجانده شده است

از آنجا که اکنون می دانیم HVAC مخفف گرمایش و تهویه هوا است ، می دانیم که اینها قسمت اصلی موجود در کل سیستم هستند.

عنصر گرمایش معمولاً به کوره یا دیگ بخار اشاره دارد. اگر با سیستم هوای اجباری کار می کنید ، شامل یک سیستم لوله برای سیال حامل گرما است.

عنصر تهویه طبیعی یا اجباری است و در صورت اجبار اغلب از آن برای اهداف تمیز کننده هوا استفاده نمی شود.

همانطور که بسیاری از ما می دانیم سومین و آخرین عنصر سیستم تهویه مطبوع تهویه مطبوع است که دقیقاً برعکس گرمایش است. تمرکز اصلی آن این است که گرمای موجود را از فضای داخلی خانه حذف کنید.

تفاوت بین هواساز HVAC و تهویه مطبوع چیست؟

با کمال تعجب، این سوال را بسیار دریافت می کنیم. می پرسید، تفاوت دقیق بین هواساز و تهویه مطبوع چیست؟ تهویه مطبوع خوب در واقع آخرین بخش از آنچه که هواساز HVAC به معنای مخفف است می باشد، اما آنها اغلب با توجه به هر نوع دستگاه گرمایش یا سرمایش در خانه به جای یکدیگر استفاده می شوند. در مورد هواساز HVAC به عنوان اصطلاح اصلی و تهویه مطبوع به عنوان یک قطعه از معما فکر کنید.

کدام مارک هواساز HVAC بهترین است؟

تعداد کمی از دونده های پیشرو در دنیای هواساز HVAC اتاق تمیز وجود دارد، اما در اینجا ما فقط اندیشگران جامع صنعت ایرانیان را پیشنهاد می کنیم و این به چند دلیل است. اول و مهمترین اینکه شرکت اندیشگران بیش از یک دهه است که محصول با کیفیت تولید می کند. در مرحله بعدی ، شرکت اندیشگران بخاطر شهرت و ارائه محصولات بسیار کارآمد بسیار مشهور است. سرانجام اینکه شرکت اندیشگران جامع صنعت ایرانیان به همه مشتریان خود امکاناتی را ارائه می دهد که آنها نیاز به تصمیم گیری در مورد سرمایه گذاری بعدی در کارخانه خود دارند.

سیستم هواساز HVAC چند سال دوام می آورد؟

اکنون که فهمیدید سیستم هواساز HVAC کلین روم دقیقاً از چه چیزهایی تشکیل شده است، احتمالاً از خود می پرسید که یک سیستم جدید چه مدت دوام می آورد. این واقعاً به تجهیزات بستگی دارد تا بدانیم سیستم چه مدت دوام خواهد آورد. اما ، اگر از تعمیر و نگهداری سالانه توصیه شده خود پیروی کنید تجهیزات شما برای سالها و سالهای آینده دوام می آورند. آیا می خواهید سیستم تهویه مطبوع موجود خود را جایگزین کنید؟ یا شاید شما به دنبال اضافه کردن یک سیستم جدید هستید؟ با متخصصان هواساز و تهویه مطبوع خود در اندیشگران جامع صنعت ایرانیان تماس بگیرید!

تولید امروز یکی از قطعات اصلی برای هر کارخانه تولیدی در هر بخش است. تولید اجزای الکتریکی در کل برای تولیدکننده قطعات الکتریکی جزئی دقیق و جدایی ناپذیر است. در حالی که با اجزای پیچیده و شکننده سروکار دارید، اقدامات استاندارد سازی باید قبل از تولید کاملاً رعایت شود. یکی از درک حیاتی در ساخت این اجزای الکتریکی، مکان یا منطقه کارخانه تولید است که در آن شرایط مناسب با حداکثر نگهداری استاندارد وجود دارد. برای برآورده شدن چنین نیازهایی، اتاق تمیز (کلین روم) نقشی جدایی ناپذیر در کنترل محیط آزمایشگاهی که چنین اجزای الکترونیکی تولید می شوند.

اتاق تمیز (کلین روم) چیست و چه کاری انجام می دهد؟

اتاق تمیز یک محیط کنترل شده مصنوعی است که وجود ذرات زیر میکرون مانند گرد و غبار، میکروب های موجود در هوا، آئروسل، بخارات شیمیایی و بسیاری از اجزای دیگر موجود در هوا را محدود می کند و محیط را بر اساس نیاز اپراتورها تغییر می دهد. با محدود کردن آلاینده ها، اتاق تمیز علاوه بر این، آلودگی موجود را نیز در خود دارد و از بین می برد. این اتاق های تمیز برچسب گذاری شده و در چندین دسته طبقه بندی می شوند. ارزیابی اتاق تمیز از نظر سطح ذرات زیر میکرون موجود در داخل اتاق تمیز در هر فوت مکعب هوا انجام می شود. اکنون، ما به چگونگی ایجاد یک اتاق تمیز برای تأسیسات شما خواهیم پرداخت. برای شروع، شما باید هدف از ایجاد یک اتاق تمیز را بدانید تا بتوانید یک نوع اتاق تمیز مناسب را با توجه به تولید خود ایجاد کنید، این بدان معناست که اگر شما قصد ذخیره کالاهایی را دارید که واکنش کمتری در برابر آلاینده ها دارند، ممکن است تمایل نداشته باشید سطح تمیزی مورد نیاز شرکتهای سازنده اجزای الکتریکی مانند مدارها را رعایت کنید. نوع مناسب اتاق تمیز با توجه به نیاز شما قطعاً به شما در ساخت یک اتاق تمیز یا کلین روم مقرون به صرفه کمک می کند. در واقع، ما کل مراحل ساخت یک اتاق تمیز را در چندین مرحله تقسیم کرده ایم.

ارزیابی چیدمان اتاق تمیز برای افراد و جریان مواد

واقعاً مفید است که بدانید چگونه و در کجا می خواهید اتاق تمیز یا کلین روم خود را بسازید بنابراین یک طرح اولیه لازم است. این طرح شامل درهای دسترسی شخصی، مسیرها، مکان حیاتی، محل قفل هوا، دریچه ها و همه مواردی است که برای یک اتاق تمیز و کارآمد مورد نیاز است.

تعیین طبقه بندی تمیزی فضا

این بخشی است که کاربرد اتاق تمیز با استانداردهای ISO و یا GMP اتاق تمیز اندازه گیری می شود. طبقه بندی های مختلفی بر اساس عدم وجود ذرات زیر میکرون در فوت مکعب در یک اتاق تمیز وجود دارد. همانطور که قبلاً ذکر شد ، به اندازه کافی خاص باشید تا بدانید قبل از ساختن یک اتاق تمیز طبقه بندی ISO ، به چه سطحی نیاز خواهید داشت.

تعیین فشار فضایی یک اتاق تمیز

مطلوب است که همیشه اتاق تمیز یا کلین روم ساخته شده دارای فشار فضای مثبت باشد. معنی فشار فضای مثبت هوا این است که اتاق های تمیز با فشار هوای فیلتر شده بیشتری نسبت به فضای اطراف خارج از اتاق تمیز نگهداری می شوند. معمولاً تأسیساتی مانند ساخت اجزای الکتریکی ظریف به فشار هوای بیشتری نیاز دارند. با این وجود، افزایش فشار هوا دشوارتر است که بخواهید فشار هوای اتاق تمیز را حفظ کنید، در نتیجه هزینه بالایی به همراه خواهد داشت. تعیین میزان فشار هوا در فضای یک اتاق تمیز دارای یک فیلتر هوا برای طراحی فضایی است اما با این وجود فضای برنامه ریزی نشده از طریق پریزهای برق، پنجره ها و قاب های درب، رابط های دیوار و کف و غیره فرار می کند.
اولاً ، چیزی به عنوان نشت صفر درصد در یک فضای تمیز وجود ندارد با این حال ، مهم است که اتاق تمیز را مهر و موم نگه دارید. نشت حجم 1٪ -2٪ به عنوان یک اتاق تمیز خوب مهر و موم شده تعریف شده است. بنابراین باید به خاطر داشته باشیم که اتاق تمیز ما به خوبی در ساخت مهر و موم شده است.

ارزیابی سایر متغیرهای باقیمانده اتاق تمیز

ارزیابی سایر متغیرهای باقیمانده اکنون که چارچوب همراه با اتاق تمیز کاملا مهر و موم شده ساخته شده است ، ما به ارزیابی چندین متغیر دیگر می پردازیم.

دمای اتاق تمیز

کار در یک اتاق تمیز به لباس مناسب نیاز دارد. لباس های دست دوز پلاستیکی پوشیده شده توسط افراد داخل یک اتاق تمیز بدون شک باعث افزایش دمای بدن می شود. بنابراین ، لازم است در داخل یک اتاق تمیز دمای فضای کمتری حفظ شود. دامنه دما 66 درجه فارنهایت تا 70 درجه فارنهایت راحتی اتاق های تمیز را فراهم می کند.

رطوبت هوا در اتاق تمیز یا کلین روم

جریان زیاد هوا در اتاق تمیز منجر به افزایش بار الکترواستاتیک می شود. این بارهای الکترواستاتیک ممکن است با ذرات معلق در هوا تماس داشته باشند و در نتیجه باعث از بین رفتن مشخصات اتاق های تمیز شود. بنابراین لازم است که رطوبت نسبی فضا به اندازه کافی حفظ شود تا بار الکترواستاتیک کاهش یابد.

جریان هوا برای یک اتاق تمیز

جریان هوا در اتاق تمیز (کلین روم) و خوش ساخت مهم است که به طور منظم جریان لایه برداری از آلودگی ها داشته باشد. بنابراین هنگام ساخت یک اتاق تمیز مناسب  بررسی مناسب میزان تنش جریان هوا ضروری است. کف رسانا یک اتاق تمیز گاهی اوقات می تواند سطح بالایی از تخلیه الکترواستاتیک را انجام کند. این بارهای الکتریکی می توانند منجر به حوادث شوند ، بنابراین برای جلوگیری از حوادث در اتاق تمیز ، باید پوشش مناسب در کف زمین و با قابلیت رسانایی انجام شود.

سر و صدا و لرزش

پس از ارزیابی اجزای اصلی یک اتاق تمیز، باید سطح صدا و ارتعاش داخل اتاق تمیز را بررسی کنیم. اگر اجزای جریان هوا بیش از حد معمول سر و صدا ایجاد می کنند، لازم است آنها را تعویض کنید تا روند پیچیدن هوا داخل تاسیسات با سر و صدا و لرزش ایجاد مزاحمت نکند. این اتاق های پیچیده و به درستی طراحی شده نمونه هایی از توان انسانی در تولید کارایی بالاتر در تولید هستند. اما در صورت طراحی نامناسب، به اندازه کافی کارآمد نیستند که به شما در تولید کمک کنند. به منظور ساخت یک اتاق تمیز با کیفیت کافی، ما به شما توصیه می کنیم با شرکت اندیشگران جامع صنعت ایرانیان مشورت کنید که می تواند از ابتدا تا انتهای کل روند نظارت بر شما را داشته باشد. همچنین لازم است نظارت منظم بر روی اتاق تمیز انجام شود تا به طور منظم کار شود.

درب اتاق تمیز (کلین روم) مشخصات و استانداردهای خاصی دارد که در انتخاب بایستی مدنظر قرار گیرد. تهیه درب کلین روم ممکن است ساده بنظر برسد ولی یک انتخاب غلط می تواند سیستم را دچار مشکل نماید. با این حال متخصصان طراحی و ساخت اتاق تمیز در شرکت اندیشگران جامع صنعت ایرانیان، برای کمک به شما هستند.

در این نگارش الزامات فنی و 10 نکته آورده شده است که می تواند شما را در انتخاب درب اتاق تمیز راهنمایی کند و در تهیه تجهیزات باید در نظر بگیرد. همانگونه که مستحضرید درب اتاق تمیز یک قسمت اساسی از اتاق تمیز است زیرا وظیفه آب بندی محیط کنترل شده را بر عهده دارد. اگر درب های اتاق تمیز به درستی کار نکنند، اتاق تمیز بیشتر در معرض خطر آلودگی است. در اینجا شرکت اندیشگران جامع صنعت ایرانیان با توجه به بیش از یک دهه فعالیت در صنعت ساخت اتاق تمیز، 10 نکته اساسی را هنگام انتخاب درب اتاق تمیز ارائه می دهد.

۱. یک درب کلین روم بایستی سطح کاملاً صاف داشته باشد.

دری را انتخاب کنید که از هر دو طرف یک سطح کاملاً صاف داشته باشد. اگر لبه هایی برای نشستن گرد و غبار وجود نداشته باشد ، تمیز کردن و حفظ بهداشت بسیار آسان می شود. بهترین گزینه دری است که پنجره های آن به راحتی تعبیه شده باشد و کاملاً با دیوارهای اتاق تمیز مطابقت داشته باشد.

۲. درب کلین روم بایستی قابلیت نصب آسان را داشته باشد.

از وابستگی سیستم درب های اتاق تمیز آگاه باشید. بسیاری از تولیدکنندگان درهایی را به بازار عرضه می کنند که فقط می توانند در سیستم های آنها نصب شوند. این امر باعث می شود تغییر پارامترهای داخل تاسیسات بدون به خطر افتادن یکپارچگی درب اتاق تمیز، مشکل شود. درب های مستقل از سیستم ، بدون در نظر گرفتن تولید کننده، می توانند در هر کلین روم نصب شوند. شرکت اندیشگران جامع صنعت ایرانیان حاشیه هایی را طراحی کرده که متناسب با هر ساختار دیواری است.

۳. کیفیت پانل های درب کلین روم

دربی را انتخاب کنید که در برابر خم شدن و ضربه مقاوم باشد. شرکت اندیشگران جامع صنعت ایرانیان ضخامت 60 میلی متر را توصیه می کند که در اکثر شرایط صنعتی هم قدرت و هم قابلیت اطمینان را فراهم می کند. آلومینیوم بکار رفته دارای ویژگی های منحصر به فرد و فوق‌العاده با دوام است.

۴. قابلیت آب بندی درب کلین روم

سطح بالای آب بندی هوا چه درجه ای از فشردگی هوا باید داشته باشد؟ 3،5 m3 / hm2 با فشار 200 Pa اندازه گیری می شود یک مقدار قابل اعتماد و خوب است. برخی از درها می توانند مجهز به فناوری واشر مضاعف و واشر سینک یکپارچه باشند و باعث بهبود نحوه آب بندی هوا شوند.

۵. مقاومت در برابر مواد شوینده

اتاق تمیز (کلین روم) هر روز در معرض تمیز کردن شدید با انواع مواد شیمیایی قوی برای اطمینان از سطح بالایی از بهداشت قرار دارند. درب های اتاق تمیز، مانند سایر سطوح اتاق تمیز، باید در برابر استفاده منظم از هرگونه مواد تمیز کننده مقاوم باشند و از هرگونه واکنش بین درب اتاق تمیز و مواد شیمیایی جلوگیری شود. شرکت اندیشگران جامع صنعت ایرانیان چندین آزمایش را برای اطمینان از مقاومت در برابر درب های تجاری در برابر هر نوع محصول تمیزکننده ای که در صنعت استفاده می شود ، انجام داده است.

۶. شیشه های ایمنی درب اتاق تمیز (کلین روم)

در یک اتاق تمیز، ایمنی حرف اول را می زند. بنابراین، هر قسمت از محصول باید طوری طراحی شود که بالاترین شرایط ایمنی را داشته باشد. درب های شرکت اندیشگران جامع صنعت ایرانیان مجهز به ضد شکستگی ، شیشه های ایمنی هستند، به این معنی که اگر پنجره شکسته شود، در جای خود می ماند و خطر پراکندگی وجود ندارد.

۷. درب اتاق تمیز با سطوح آنتی استاتیک

سطوح آنتی استاتیک تضمین می کنند که درب آلودگی و ریز آلاینده ها را جذب نخواهد کرد. برای حفظ بهداشت هر چه بیشتر بهداشت اتاق تمیز یا کلین روم، تمام سطوح باید ضد استاتیک باشند، از جمله درب اتاق تمیز که در شرکت اندیشگران جامع صنعت ایرانیان این ویژگی رعایت گردیده است.

۸. سخت افزار ممتاز

فقط سطح درب نیست که نیاز به توجه ویژه دارد. جزئیات کوچکتر مانند قفل، کشنده در و لولا نیز باید از بهترین کیفیت برخوردار باشند تا از دوام و نگهداری آسان آن اطمینان حاصل کنند.

۹. عملکرد در شرایط اضطراری

اگر خطر قطع برق وجود داشته باشد، قفل مکانیکی به همان اندازه سیستم های الکترونیکی کار می کند. در صورت وجود سلسله مراتب در سطح دسترسی، در نظر گرفتن سیستم کارت ممکن است بهترین عملکرد را داشته باشد – از این طریق می توانید اختیارات مختلفی را به کارمندان خود بدهید. درهای اتوماتیک با لمس یک دکمه باز می شوند و به طور خودکار بسته می شوند که بسیار راحت است. سیستم های قفل الکترونیکی با کنترل و انسداد انسداد، بالاترین امنیت را تضمین می کنند.

۱۰. شرایط گارانتی و خدمات پس از فروش

پس از اینکه کلیه شرایط و ویژگی های فنی را کنترل نمودید حالا زمان انتخاب یک تولید کننده فرا می رسد. خواه یک شرکت کوچک یا بزرگ باشد، نگاهی به خدمات ارائه شده توسط تولید کننده بیندازید. اطمینان حاصل کنید که در صورت ضرورت وجود کلیه لوازم و قطعات مورد نیاز قابل سفارش و تحویل است.
شرکت اندیشگران جامع صنعت ایرانیان با بیش از ۱۲ سال سابقه فعالیت در حوزه طراحی اتاق تمیز و ساخت آن جهت کارخانه های داروسازی، صنایع غذایی، الکترونیک و شیمیایی، با همراهی متخصصان با تجربه همواره در کنار شما خواهد بود.

در این مقاله سعی داریم طراحی اتاق تمیز یا طراحی کلین روم را طی 10 مرحله توضیح دهیم. البته همانطور که مستحضر هستید برای طراحی یک محیط حساس اتاق تمیز استفاده از کلمه آسان با مفهومی که به ذهن خطور می‌کند سازگار نباشد. با این حال، این سخن به معنی این نخواهد بود که شما نمی توانید با رعایت مسائل و استانداردهای خاص و در یک توالی منطقی، یک طراحی اتاق تمیز برابر استاندارد را ایجاد کنید. این مقاله تهیه شده بطور کامل مراحل اصولی را در بر گرفته و نکات ضروری را به دقت بیان نموده است، تا نکاتی مفید بویژه برای تنظیم محاسبات فشار هوا ، برنامه ریزی مسیرهای هوا و زاویه دار کردن فضای مکانیکی اتاق تمیز نسبت به کلاس اتاق تمیز را مدنظر قرار دهید.

با توجه به این موضوع که اتاق تمیز دارای سیستم های مختلف و ویژه ای می باشد و هزینه یاخت و نگهداری از آن بالا است و بسیاری از فرایند های تولیدی دارای شرایط بسیار سختگیرانه محیطی نیاز دارند که لزوم استفاده از اتاق تمیز (کلین روم) را واجب نموده است، انجام طراحی اتاق تمیز برابر اصول و استانداردهای روز دنیا ضروری است. در این مقاله یک روش گام به گام برای ارزیابی و طراحی اتاق تمیز براساس فاکتور بندی در افراد / جریان مواد، طبقه بندی تمیزی فضا، فشار فضا، جریان هوای تأمین کننده فضا، انفجار هوا، تعادل هوای فضا، متغیرهای مورد ارزیابی، سیستم مکانیکی ارائه می شود. محاسبات بار، گرمایش / سرمایش و نیاز به فضای پشتیبانی ارائه گردیده است.

مرحله اول: طراحی چیدمان افراد / جریان مواد

انجام طراحی افراد و جریان مواد در مجموعه اتاق تمیز یا کلین روم بسیار مهم است. کارکنانی که در اتاق تمیز رفت و آمد می کنند، می توانند بزرگترین منبع و عامل آلودگی یک اتاق تمیز باشند و تمامی سالن های و اتاق های تولید که اهمیت ویژه ای دارند بایستی توسط درب جداسازی شده و مسیرهای دسترسی پرسنل متمایز شود.

مهمترین بخش های تولید باید یک دسترسی واحد داشته باشند تا از فضا به عنوان راهی برای سایر فضاهای کم اهمیت و تردد بقیه کارکنان به دیگر بخش های سایت جلوگیری کند. برخی از فرایندهای دارویی و زیست داروئی در معرض آلودگی متقابل سایر فرآیندهای دارویی و بیو دارو هستند. آلودگی متقابل فرآیند باید به دقت از نظر مسیرهای ورودی و مهار مواد اولیه ، جداسازی فرآیند مواد و مسیرهای خروجی و مهار خروجی محصول نهایی مورد بررسی قرار گیرند. شکل 1 نمونه ای از تاسیسات سیمان استخوانی است که دارای هر دو فضای حیاتی (“Solvent Packaging” ،”Bone Cement Packaging”) با یک دسترسی واحد و ایر لاک به عنوان بافر در مناطق پرتردد پرسنل می باشد.

مرحله دوم: طبقه بندی تمیزی فضا

در هنگام طراحی کلین روم، برای اینکه بتوانید یک طبقه بندی صحیح برای اتاق تمیز انتخاب کنید ، مهم است که از استاندارد اولیه طبقه بندی اتاق تمیز و اینکه چگونگی تعداد ذرات برای هر طبقه بندی تمیزی چیست. استاندارد 14644-1 انستیتوی علوم و فناوری محیط (IEST) طبقه بندی های مختلف تمیزی (1 ، 10 ، 100 ، 1000 ، 10000 و 100000) و تعداد مجاز ذرات در اندازه های مختلف ذرات را ارائه می دهد.

به عنوان مثال، یک اتاق تمیز کلاس 100 مجاز است حداکثر 3500 ذره در متر مکعب با اندازه 0.1 میکرون و بزرگتر ، 100 ذره در فوت مکعب با اندازه 0.5 میکرون و بزرگتر و 24 ذره در فوت مکعب با اندازه 1.0 میکرون و بزرگتر را دارا باشد. این جدول تراکم ذرات مجاز هوا را در هر جدول طبقه بندی تمیزی ارائه می دهد:

در طراحی اتاق تمیز یا کلین روم، طبقه بندی تمیزی فضا تأثیر بسزایی در ساخت، نگهداری و هزینه انرژی اتاق تمیز دارد. ارزیابی دقیق میزان (رد / آلودگی) در طبقه بندی های مختلف تمیزی و الزامات آژانس نظارتی، مانند سازمان غذا و دارو جهانی (FDA) بسیار مهم است. به طور معمول، هرچه روند حساسیت بیشتری داشته باشد ، باید از طبقه بندی نظافت دقیق تر استفاده شود. جدول زیر طبقه بندی تمیزی برای انواع فرآیندهای تولید را ارائه می دهد:

در طراحی اتاق تمیز دقت کنید که محصول تولیدی شما بسته به نیاز منحصر به فرد ممکن است به کلاس تمیزکاری دقیق تری نیاز داشته باشد. هنگام اختصاص طبقه بندی تمیزی به هر فضا ، کاملاً دستورالعمل ها و استانداردهای مورد نیاز را درنظر بگیرید. در طبقه بندی تمیزی بین فضاهای اتصال نباید بیش از دو مرتبه اختلاف درجه بندی وجود داشته باشد. به عنوان مثال، ورود از اتاق تمیز کلاس 100000 در اتاق تمیز کلاس 100 قابل قبول نیست، اما ورود اتاق تمیز کلاس 100.000 در اتاق تمیز کلاس 1000 قابل قبول است.
حالا به شکل شماره 1 نگاه کنید، همانطور که در دیاگرام مشاهده می منمایید سالن های “Gown”, Ungown” و همچنین سالن “Final Packaging” دارای حساسیت کمتری نسبت به بقیه فضای سایت دارند و در کلاس 100000 طراحی شده اند. همجنین سالن “Bone Cement Packaging” دارای حساسیت بالاتر بوده و در کلاس 10000 برابر ISO7 طراحی شده است.

مرحله سوم: تعیین فشار فضاها

در طراحی اتاق تمیز بایستی به این نکته توجه کنید که حفظ فشار فضای مثبت هوا، در ارتباط با فضاها با طبقه بندی متفاوت از لحاظ سطح تمیزی، در جلوگیری از نفوذ آلودگی ها از اتاق با تمیزی کمتر به اتاق با تمیزی بیشتر ضروری است. حفظ طبقه بندی تمیزی و کنترل تعداد ذرات موجود در فضا در شرایطی که فضا دارای فشار خنثی یا منفی داشته باشد، بسیار دشوار است. در اینجا این سوال مهم وجود دارد که تفاوت فشار فضا بین سالن ها با سطح تمیزی متفاوت چقدر باید باشد؟ مطالعات مختلف نفوذ آلاینده ها را در یک اتاق تمیز در مقابل دیفرانسیل فشار فضا بین اتاق تمیز و محیط کنترل نشده مجاور ارزیابی کرده اند. این بررسی ها اختلاف معادل 03/0 تا 05/0 دیفرانسیل فشار را در سطح جهانی پیدا کردند. تا در کاهش نفوذ آلاینده موثر باشد. دقت نمایید که تفاوت فشار فضایی بالاتر از 0.05 اینچ در کنترل نفوذ آلودگی تناسب قابل ملاحظه ای دارد لذا سعی نمایید تفاوت فشار بیشتر از 0.05 درصدی را فراهم نکنید.

بخاطر داشته باشید، تفاوت فشار فضای بالاتر هزینه انرژی بالاتری دارد و کنترل آن دشوارتر است. همچنین، یک تفاوت فشار بالاتر در باز و بسته شدن درها به نیروی بیشتری نیاز دارد. حداکثر تفاوت فشار توصیه شده در درب 0.1 اینچ است. در 0.1 اینچ درب ، یک درب 3 فوت در 7 پا برای باز و بسته شدن به 11 پوند نیرو نیاز دارد. برای نگه داشتن تفاوت فشار استاتیک در درب ها در محدوده قابل قبول ، ممکن است نیاز به طراحی اتاق تمیز بطور مجدد و بصورت کامل یک سایت اتاق تمیز باشد.

به عکس شماره 1 دقت نمایید. در این طراحی کلین روم ارائه شده ملاحظه می کنید که تاسیسات بسته بندی سیمان استخوانی ما در یک انبار در حال ساخت موجود است که دارای فشار فضای خنثی است (0.0 اینچ. گرم). حال ببینید که ایر لاک بین انبار و سالن “Gown / Ungown” طبقه بندی تمیزی فضا ندارد و لذا فشار فضایی مشخصی نخواهد داشت و برابر فشار محیط عادی است. ملاحظه می کنید که برای سالن “Gown / Ungown” فشار فضایی 0.03 اینچ طراحی شده است. برای سالن “ایر لاک سیمان استخوان” و “ایر لاک استریل” فشار فضایی 0.06 اینچ طراحی شده است. در نقشه مشخص است که برای سالن “بسته بندی نهایی” فشار فضایی 0.06 اینچ در نظر گرفته شده است. به عنوان مثال در سالن “بسته بندی سیمان استخوان” به منظور مهار گرد و غبار تولید شده در هنگام بسته بندی ، فشار فضایی 0.03 اینچ در داخل و فشار فضای کمتری نسبت به “قفل هوای سیمان استخوان” و “بسته بندی نهایی” طراحی گردیده است تا از حرکت ذرات از این فضا به فضای مجاور جلوگیری بعمل آید.

ایجاد جریان هوا در سالن “بسته بندی سیمان استخوان” از فضایی با طبقه بندی تمیزی یکسان طراحی شده است. در طراحی اتاق تمیز به این نکته دقت نمایید که نفوذ هوا نباید از یک فضا با طبقه بندی تمیز به یک فضا با طبقه بندی تمیزی پایین تر ایجاد شود یعنی آلودگی به یک طبقه بندی طبقه تمیزتر هدایت نشود. “Solvent Packaging” فشار فضایی 0.11 خواهد داشت. توجه داشته باشید ، تفاوت فشار فضا بین فضاهای دارای حساسیت کمتر 0.03 اینچ و تفاوت فشار فضا بین سالن حساس ” بسته بندی” و “ایر لاک استریل” بسیار مهم 0.05 اینچ است. در طراحی اتاق تمیز رعایت این مسئله برای مراحل ساخت تاثیر گذار است که فشار فضای 0.11 اینچ برای دیوارها یا سقف ها به تقویت کننده های ساختاری خاصی احتیاج ندارند فشارهای فضایی بالای 0.5 باید برای احتمالی نیاز به تقویت سازه های اضافی ارزیابی شود.

مرحله چهارم: جریان هوا را در فضا تعیین کنید

در طراحی اتاق تمیز طبقه بندی تمیزی فضا نقش تعیین کننده را در تعیین جریان هوای تأمین شده اتاق تمیز دارد. با نگاهی به جدول 3 ، هر طبقه بندی اتاق تمیز دارای سرعت تغییر هوا است. به عنوان مثال ، یک اتاق تمیز کلاس 100000 دارای دامنه 15 تا 30 رنج است. در هنگام طراحی اتاق تمیز و تعیین میزان تغییر هوای اتاق تمیز باید فعالیت پیش بینی شده در اتاق تمیز را در نظر بگیرد. یک اتاق تمیز کلاس 100000 (ISO 8) با میزان تردد کم ، فرایندی با تولید ذرات کم و فشار مثبت فضا در ارتباط با فضاهای مجاور ممکن است از 15 مرتبه گردش هوا در ساعت استفاده کند ، در حالی که همان اتاق تمیز با تردد زیاد ، ترافیک مکرر در داخل و خارج ، دارا بودن فرآیندی با تولید ذرات یا فشار فضای خنثی نسبت به اتاق های مجاور احتمالاً به 30 بار گردش هوا در ساعت می رسد.

در طراحی اتاق تمیز یا کلین روم بایستی از متخصصین با تجربه استفاده نمایید و میزان تغییر هوا را برای استفاده تعیین کنید. سایر متغیرهای تأثیرگذار بر جریان هوا در اتاق تمیز، جریان هوای خروجی فرآیند ، نفوذ هوا از طریق درها / دهانه ها و نفوذ هوا به خارج از درها / دهانه ها است. IEST نرخ های توصیه شده تغییر هوا را در استاندارد 14644-4 منتشر کرده است.

با نگاه کردن به شکل 1، ملاحظه می نمایید که در سالن “Gown / Ungown” بیشترین میزان تردد کارکنان را داشته است اما یک فضای حیاتی برای فرایند نیست، در نتیجه 20 بار گردش هوا در ساعت برای این سالن طراحی شده است، اما دو سالن “ایر لاک استریل” و “ایر لاک بسته بندی سیمان استخوان” در مجاورت تولید مهم هستند و در مورد “ایر لاک بسته بندی سیمان استخوان” ، هوا از ایر لاک به فضای بسته بندی جریان می یابد. اگرچه این ایر لاک در تردد ورودی / خروجی محدود هستند و هیچ فرآیند تولید ذرات در خود سالن ندارند ، لیکن اهمیت حیاتی آنها به عنوان یک بافر بین فرآیندهای “Gown / Ungown” و “بسته بندی سیمان استخوان” منجر به داشتن 40 بار گردش هوا در ساعت می شود.

در طراحی کلین روم در مرحله بعد به این موضوع توجه شده است که فرایند موجود در سالن “بسته بندی نهایی” این است که صرفاً محصول تولید شده را در یک بسته ثانویه قرار می دهد که ریسک تولید ذرات بالایی نیست و منجر به سرعت 20 بار گردش هوا در ساعت می شود. “بسته بندی سیمان استخوان” یک فرآیند حیاتی است و دارای نرخ 40 بار گردش هوا در ساعت است. “Solvent Packaging” یک فرآیند بسیار حیاتی است که در هودهای لامینار کلاس 100 (ISO 5) در یک اتاق تمیز کلاس 1000 (ISO 6) انجام می شود. “Solvent Packaging” در تردد ورودی و خروجی بسیار محدود است و تولید ذرات با فرآیند کم است ، در نتیجه نرخ 150 بار گردش هوا در ساعت برای آن لحاظ شده است.

طبقه بندی اتاق تمیز و تغییرات هوا در هر ساعت

پاکیزگی هوا با عبور هوا از فیلترهای HEPA حاصل می شود. هرچه هوا بیشتر از فیلترهای HEPA عبور کند، ذرات کمتری در هوای اتاق باقی می ماند. حجم هوای فیلتر شده در یک ساعت تقسیم بر حجم اتاق تعداد تغییرات هوا در ساعت را می دهد.

تغییرات هوا در هر ساعت که در بالا پیشنهاد شده است فقط یک قاعده کلی طراحی اتاق تمیز است. آنها باید توسط یک متخصص اتاق تمیز محاسبه شود، زیرا بسیاری از جنبه ها باید در نظر گرفته شوند، مانند اندازه اتاق، تعداد افراد در اتاق، تجهیزات موجود در اتاق، فرایندهای مربوطه، افزایش گرما و غیره.

مرحله پنجم: جریان خروج هوا از فضا را تعیین کنید

مرحله بعدی در طراحی کلین روم بایستی به این موضوع توجه نمایید که اکثر اتاق های تمیز تحت فشار مثبت هستند، در نتیجه هوا به فضای مجاور با فشار استاتیکی پایین تر و بدون فیلتر شدن هوا از طریق پریزهای برق ، وسایل روشنایی ، قاب پنجره ها ، قاب درها ، رابط دیوار / کف، رابط دیوار / سقف وارد می شود. مهم است که درک کنیم اتاق ها بطور کامل بسته نشده اند و دارای نشت هستند. یک اتاق تمیز خوب مهر و موم شده دارای 1٪ تا 2٪ میزان نشت حجم هوا است. آیا این نشت بد است؟ آیا لازم است این موضوع در طراحی اتاق تمیز مدنظر قرار گیرد؟

اول به این نکته توجه نمایید، نشت صفر غیرممکن است. ثانیاً ، در صورت استفاده از دستگاه های کنترل هوای تأمین کننده، برگشتی و اگزاست ، باید حداقل 10٪ تفاوت بین جریان هوای تأمین کننده و برگشتی وجود داشته باشد تا دریچه های هوای تأمین، برگشت و خروجی را از یکدیگر جدا کند. میزان نفوذ هوا از طریق درب ها به اندازه درب، دیفرانسیل فشار درب و میزان آب بندی درب بستگی دارد (واشر، افتادگی درب، بسته شدن). در طراحی اتاق تمیز ما می دانیم که هوای محاسبه شده بوسیله نفوذ از یک فضا به فضای دیگر می رود.

مرحله ششم: بالانس هوای فضا را تعیین کنید

تعادل یا بالانس هوای فضا در طراحی اتاق تمیز یا کلین روم یعنی بگونه ای محاسبه نماییم که جریان هوای ورودی به فضا (تأمین ، نفوذ) و جریان هوای خارج شده از فضا (اگزوز ، انفجار ، بازگشت) با هم برابر گردد. با نگاهی به توازن فضای تاسیسات سیمان استخوان (شکل 2)، “Solvent Packaging” دارای 2250 cfm جریان هوای تأمین کننده و 270 cfm هوای نفوذی است که منجر به برگشت هوای 1980 cfm می شود. “ایر لاک استریل “دارای 290 cfm هوای تأمین کننده ، 270 cfm نفوذ از” Solvent Packaging “و 190 cfm نفوذ به سالن مجاور یعنی ” Gown / Ungown “است که منجر به برگشت جریان هوا 370 cfm می شود.
ما در حال حاضر در طراحی اتاق تمیز میزان جریان هوای تمیز، نفوذ، منفذ، خروجی و جریان هوا را تعیین کرده ایم. جریان نهایی برگشت هوای فضا در هنگام راه اندازی برای هوا بدون برنامه تنظیم می شود.

مرحله هفتم: متغیرهای باقیمانده را ارزیابی کنید

متغیرهای دیگری که باید ارزیابی شوند عبارتند از:
دما: کارگران اتاق تمیز برای کاهش تولید ذرات و آلودگی احتمالی لباس های معمولی خود لباسهای مخصوص اتاق تمیز می پوشند. به دلیل داشتن لباس اضافی، حفظ دمای فضای پایین برای راحتی کارگر بسیار مهم است. محدوده دمای فضا بین 66 درجه فارنهایت و 70 درجه شرایط راحتی را فراهم می کند.

رطوبت: به دلیل جریان زیاد هوای اتاق تمیز، بار الکترواستاتیک زیادی ایجاد می شود. وقتی سقف و دیوارها بار الکترواستاتیک بالایی داشته باشند و فضا رطوبت نسبی کمی داشته باشد، ذرات معلق در هوا خود را به سطح متصل می کنند. وقتی رطوبت نسبی فضا افزایش می یابد، بار الکترواستاتیک تخلیه می شود و تمام ذرات گرفته شده در مدت زمان کوتاهی آزاد می شوند و باعث می‌شود اتاق تمیز از مشخصات خارج شود. داشتن بار الکترواستاتیک بالا نیز می تواند به مواد حساس به تخلیه الکترواستاتیک آسیب برساند. مهم است که رطوبت نسبی فضا به اندازه کافی بالا باشد تا از تجمع بار الکترواستاتیک کاسته شود. RH یا 45٪ + 5٪ سطح مطلوب رطوبت در نظر گرفته می شود.

درخشندگی: فرآیندهای بسیار حیاتی ممکن است به جریان آرام نیاز داشته باشد تا احتمال آلودگی به جریان هوا بین فیلتر HEPA و فرآیند کاهش یابد. IEST استاندارد # IEST-WG-CC006 نیازهای لمینیت جریان هوا را فراهم می کند.

تخلیه الکترواستاتیک: فراتر از رطوبت رسانی فضا، برخی از فرایندها به آسیب تخلیه الکترواستاتیک بسیار حساس هستند و نصب کف رسانای زمینی ضروری است.
سطح صدا و لرزش: برخی از فرایندهای دقیق به سر و صدا و لرزش بسیار حساس هستند.

مرحله هشتم: چیدمان سیستم مکانیکی را تعیین کنید

در طراحی اتاق تمیز یا کلین روم تعدادی از متغیرها بر چیدمان سیستم مکانیکی اتاق تمیز تأثیر می گذارند: در دسترس بودن فضا، بودجه موجود، نیازهای فرآیند، طبقه بندی تمیزی، قابلیت اطمینان مورد نیاز، هزینه انرژی، کدهای ساختمان و آب و هوای محلی. برخلاف سیستم های A / C معمولی، سیستم های A / C اتاق تمیز به میزان قابل توجهی بیش از حد مورد نیاز برای تأمین بارهای سرمایش و گرمایش هوا تأمین می کنند.
اتاق های تمیز کلاس 100000 (ISO 8) و کلاس 10،000 (ISO 7) کم سطح می توانند هوا را از طریق AHU عبور دهند. با نگاهی به شکل 3 ، هوای برگشتی و هوای خارج قبل از اینکه به فیلترهای ترمینال HEPA در سقف عرضه شوند ، مخلوط ، فیلتر ، سرد ، گرم و مرطوب می شوند. برای جلوگیری از چرخش مجدد آلاینده ها در اتاق تمیز ، هوای برگشتی با بازگشت دیواره کم جمع می شود. برای اتاق های با کلاس بالاتر از 10000 (ISO 7) و اتاق های تمیزتر ، جریان هوا برای عبور هوا از AHU بسیار زیاد است. با نگاه کردن به شکل 4 ، قسمت کوچکی از هوای برگشتی برای تهویه به AHU ارسال می شود. هوای باقیمانده به فن گردش بر می گردد.

مرحله نهم: محاسبات گرمایش / سرمایش را انجام دهید

در هنگام انجام طراحی اتاق تمیز بایستی محاسبات گرمایش / سرمایش زیر را در نظر بگیرید:

• از محافظه کارانه ترین شرایط آب و هوایی استفاده کنید (6/99 درصد طراحی حرارت ، 4/4 درصد خنک کننده لامپ خشک / لامپ متوسط و 4.4 درصد داده خنک کننده لامپ خشک / لامپ خشک).
• فیلتراسیون را در محاسبات بگنجانید.
• گرمای منیفولد رطوبت ساز را در محاسبات بگنجانید.
• بار فرآیند را در محاسبات لحاظ کنید.

مرحله دهم: فضای مکانیکی اتاق را محاسبه نمایید

در طراحی اتاق تمیز بایستی این موضوع مورد توجه قرار گیرد که با تمیزتر شدن طبقه بندی تمیز بودن اتاق تمیز ، فضای زیرساخت مکانیکی بیشتری برای پشتیبانی مناسب از اتاق تمیز مورد نیاز است. با استفاده از یک اتاق تمیز 1000 فوت مربع به عنوان نمونه ، یک اتاق تمیز کلاس 100000 (ISO 8) به 250 تا 400 فوت مربع فضای پشتیبانی نیاز دارد ، یک اتاق تمیز کلاس 10،000 (ISO 7) به 250 تا 750 فوت مربع فضای پشتیبانی نیاز دارد ، یک اتاق تمیز کلاس 1000 (ISO 6) به 500 تا 1000 فوت مربع فضای پشتیبانی نیاز دارد و یک کلین روم کلاس 100 (ISO 5) به 750 تا 1500 فوت مربع فضای پشتیبانی نیاز دارد.

متریال پشتیبانی واقعی بسته به میزان جریان هوا و پیچیدگی AHU متفاوت خواهد بود (ساده: فیلتر، سیم پیچ حرارتی، سیم پیچ خنک کننده و فن؛ مجتمع: میراگر صدا ، فن برگشت، قسمت هوای تسکین دهنده، قسمت خارج هوا، بخش فیلتر، بخش گرم بخش خنک کننده، رطوبت ساز، فن تأمین کننده و پلنیوم تخلیه) و تعداد سیستم های پشتیبانی شده اتاق تمیز (اگزاست، واحدهای هوای چرخشی، آب سرد، آب گرم، بخار و آب DI / RO) مهم است که در اوایل مراحل طراحی اتاق تمیز، تجهیزات مکانیکی مورد نیاز را به متر مربع به معمار پروژه انتقال دهید.

کلام آخر

شاید بتوان طراحی کلین روم را به طراحی یک جت جنگنده مقایسه نمود. هنگامی که به درستی طراحی و برابر استانداردهای روز دنیا ساخته شود عملکرد بسیار بالا در طول سالیان متمادی خواهند داشت. در غیر اینصورت اگر طراحی اتاق تمیز برابر استاندارد نباشد، قابل استفاده نبوده و نمی توان به آن اعتماد داشت و فرآیند تولید محصول در آن را آغاز نمود.. شرکت اندیشگران جامع صنعت ایرانیان با بیش از 12 سال تجربه در طراحی اتاق تمیز و تجهیزات وابسته آماده است که شما را از هزینه های گزاف و جبران ناپذیر طراحی غلط نجات بخشد.

تجربه 12 ساله شرکت اندیشگران جامع صنعت ایرانیان نشان داده است که معمولاً کارخانجات و شرکت هایی که برای اولین بار به دنبال ساخت کلین روم برای محصول خود هستند و یا اینکه به دلیل تولید محصول جدید نیازمند به کلین روم هستند اغلب از شرکت های سازنده کلین روم هزینه یک اتاق تمیز در هر متر مربع را بعنوان اولین سوال موجود در ذهن خود را می خواهند. البته بایستی به این نکته توجه کرد که هزینه یک کلین روم به پارامترهای مختلفی بستگی دارد و ممکن است هزینه ها کمتر از 5 میلیون تومان تا بیش از 20 میلیون تومان در هر متر مربع متغیر باشد. لذا برآن شدیم تا برای کارخانجات و یا شرکت هایی که به اولین پروژه ساخت کلین روم خود نگاه می کنند، توضیحات زیر را در مورد تفاوت قیمت ارائه دهیم.

به دلیل پارامترهای مختلف که معمولاً شرکت ها به آن کم توجه هستند دلایل زیادی وجود دارد که مقدور نیست هزینه اکلین روم را به ازای هر متر مربع مستقیماً محاسبه نمود و بطور تلفنی برای کارفرما اعلام قیمت کرد. اصلی ترین نکته ای که بایستی به آن اشاره نمود این است که متغیرهای زیادی در تعیین قیمت کلین روم موثر است که باید در نظر گرفته شود. لذا ارائه یک قیمت کلی و بدون توجه به جزییات برای پروژه کاری غیر علمی بوده و به سود کارفرما نمی باشد و کارفرما را دچار سر در گمی می نماید. برای تعیین قیمت یک کلین روم، نیاز به اطلاعات اولیه می باشد که بایستی توسط کارفرما به شرکت های سازنده کلین روم ارائه گردد. یک شرکت سازنده کلین روم بایستی طرح اولیه را ارزیابی کند و محاسبات (مکانیکی و الکتریکی) اولیه را انجام دهد. همچنین مهندسان ممکن است نیاز داشته باشند که این طرح اولیه را به چالش بکشند ، هرگونه ایراد و اشکال را مشخص نمایند و یا اینکه در جهت کاهش هزینه های غیرضروری اقدام نمایند. به عبارت دیگر ، شرکت اندیشگران جامع صنعت ایرانیان هیچ کاتالوگ با قیمت انواع مختلف کلین روم ندارد. قبل از ارائه قیمت ، هزینه گذاری نیاز به مقداری مهندسی و محاسبات اولیه دارد که بایستی توسط مهندسین طراح کلین روم صورت پذیرد.

اگر یک تأمین کننده قیمت سریع متر مربع را به شما بدهد ، به شما توصیه می شود که تامل نمایید! هزینه های مربوط به آن کلین روم ممکن است برابر استاندارد نباشد. قیمت ذکر شده مانند یک اتومبیل است که بدون امکان حرکت رو به پایین پنجره ها ، یا بدون امکان تهویه هوا و یا بدون سیستم صوتی است. شما چنین چیزی را در یک کلین روم نمی خواهید ، بنابراین مراقب باشید!

در این مقاله سعی نموده ایم برخی از جنبه های موثر بر قیمت هر متر مربع از یک کلین روم را ارائه نماییم.

طبقه بندی اتاق تمیز

همانطور که با کلاسبندی کلین روم آشنایی دارید مطمئناً مستحضرید که قیمت یک متر مربع کلین روم با کلاسبندی ISO 6 و قیمت یک متر مربع کلین روم با کلاسبندی ISO 8 یکسان نیستند. همچنین یک کلین روم برای محیط ترکیب کننده استریل غیر خطرناک یا یک کلین روم محیط ترکیب کننده استریل خطرناک در فشار منفی به دلایل مختلف قیمت یکسانی ندارند.

اولاً، مقدار هوا در ISO 6 با ISO 8 متفاوت است. بخاطر داشته باشید که هوا در ISO 6 نسبت به اتاق تمیز ISO8 حدود 100 برابر تمیزتر است. از این رو، سیستم هواساز HVAC کلین روم باید بتواند بیش از دو برابر هوا را تهویه کند. مسلماً یک کلین روم فقط دیوارها و سقف ها تشکیل نشده است. قلب یک کلین روم سیستم تصفیه هوا یا همان سیستم هواساز (HVAC) است که می تواند بین یک چهارم تا نیمی از قیمت اتاق تمیز باشد.

علاوه بر سیستم هواساز در کلین روم ، طبقه بندی اتاق تمیز نیز بر میزان مورد نیاز اتاقهای بسته تأثیر می گذارد. به عنوان مثال، ورود به اتاق تمیز ISO 8 می تواند مستقیماً از یک محیط کنترل نشده انجام شود. از طرف دیگر، ورود به محیط ISO 6 حداقل به یک ایر لاک احتیاج دارد (توصیه دو مورد است). این باعث ساخته شدن تعداد بیشتری پارتیشن های دیواری، درها، سقف ها … شده و در نتیجه هزینه ساخت کلین روم افزایش می یابد.

مقایسه بین معادل fs209 و iso 14644 انتخاب شده

ابعاد کلین روم

هرچه فضای کلین روم بزرگتر باشد، هزینه یک متر مربع کمتر خواهد شد. این به اقتصاد مقیاس بستگی دارد. برای یک اتاق تمیز بزرگ، هر متر مربع هزینه کمتری دارد ، اما در کل هزینه بیشتری دارد، زیرا متر مربع بیشتری درگیر است.

استفاده از هودهای بخار / کابینت های ایمنی زیستی

اگر هود بخار، هوا را به قسمت خارجی ساختمان تخلیه کند، باید هوای آلوده شده را با هوای تازه جایگزین کنید. این هوای تازه باید تهویه شود و دما و رطوبت نسبی آن تامین گردد. این نیاز به یک واحد بزرگتر تشکیل دهنده هوا یا هواساز دارد.

سیستم نظارت

برای مطابقت با بیشتر مقررات و استانداردهای صنعت ، باید سابقه شرایط در اتاق تمیز وجود داشته باشد. آیا این یک سیستم دستی است که با دست نوشته می شود یا خودکار؟ هزینه های سیستم مانیتورینگ می تواند از 12 میلیون تومان تا 50 میلیون تومان باشد.

فضای نصب و مکان

بدون شک فاصله از محل تولید کلین روم تا سایت کارفرما در قیمت تأثیرگذار خواهد بود. اگر نصب در قیمت هر متر مربع لحاظ شود ، تولید کننده کلین روم باید زمان و سطح دشواری نصب را تخمین بزند. برای انجام این کار ، آنها باید همه چیز را در مورد مکان بدانند:

• فضای سایت کارفرما چگونه است؟
• آیا موانعی در محل نصب وجود دارد؟
• ارتفاع سایت مشتری چقدر است؟
• آیا در سالن مدنظر برای نصب ستونی وجود دارد؟
• کف موجود چیست ، آیا بتونی است؟
• آیا کف سایت محل نصب تراز شده است؟
• فضای موجود چقدر قابل دسترسی است؟

مسلماً نصب یک کلین روم در طبقه شانزدهم در مرکز شهر مستلزم بستن خیابان، تهیه اسکورت و جرثقیل تا محل نصب و بلند کردن پانل ها تا طبقه شانزدهم بوسیله جرثقیل و سپس عبور دادن از طریق پنجره ها می باشد. این یک وضعیت شدید است اما به وضوح با این پروژه خاص در مقایسه با یک نصب ساده در یک انبار خالی ، تفاوت عمده ای در قیمت وجود دارد.

همچنین، کنترل دما و رطوبت در این فضای ساختمان چگونه است – آیا در زمستان گرم می شود و در تابستان مطبوع است؟ در غیر این صورت سیستم هواساز مجبور است بیشتر کار کند تا محیط کنترل شود.

تاسیسات و پنل های دسترسی در دیوارها

فرآیند به چه خدماتی نیاز دارد؟ پانل های کلین روم خالی ساده از پانل های آماده برای تاسیسات ارزان ترند. در صورت نیاز به سه پریز برق در مقابل 40، ما در مورد قیمت یکسان صحبت نمی کنیم. آب و برق شامل مخازن تغذیه (120 ولت، 208 ولت، 240 ولت، 600 ولت)، لوله کشی (آب گرم / سرد، آب دیونیزه)، هوای فشرده و …

ظاهر عالی

اگزاست های برگشت هوا ، پنجره ها ، درها و غیره مدل های مختلفی با قیمت های متفاوتی دارند.

در طراحی اولیه می تواند تعداد درب ها و چنجره ها متغیر باشد، همچنین اندازه و نوع پنجره ها بر روی قیمت کلین روم تأثیر می گذارد ، همانند نوع و تعداد درها و البته کیفیت آنها. در صورت انتخاب پنجره های بازدید با ضخامت های متفاوت، قیمت نیز متفاوت خواهد بود. همین مسئله در مورد شبکه های برگشت هوا نیز باعث تغییر قیمت می شود.

یکی دیگر از پارامترهای موثر بر قیمت کلین روم سیستم روشنایی مجموعه خواهد بود. بسته به اینکه آیا اتاق تمیز نیاز به دستیابی به 300 تا 1200 لوکس دارد، سطح نور لازم نیز بر قیمت نهایی هر متر مربع تأثیر می گذارد. همچنین گزینه های مختلفی برای کیفیت سیستم روشنایی وجود دارد ، از روشنایی استاندارد گرفته تا روشنایی کامل از طریق سقف با هزینه متفاوت قابل انتخاب و دسترسی است ، که باعث می شود چراغ ها از خارج از باکس تمیز عوض شوند که تعمیر و نگهداری و خرابی اتاق تمیز را آسان تر نموده ولی هزینه را افزایش می دهد.

در کلام آخر مهندسین شرکت اندیشگران جامع صنعت ایرانیان در هر زمان آماده پاسخگویی به نیازمندی های شما در خصوص طراحی کلین روم و ساخت آن با رعایت کامل استانداردهای روز دنیا می باشند.

اتاق تمیز یکی از محیط های حیاتی در صنایع دارویی، الکترونیکی و غذایی است که رعایت دقیق الزامات آن می تواند تفاوت میان تولید ایمن و کیفیت پایین را رقم بزند. این فضاها با کنترل ذرات، آلودگی ها و میکروب ها، شرایطی فراهم می کنند که فرآیندهای حساس به آلودگی به شکل مطلوب انجام شوند. اهمیت نگهداری صحیح اتاق تمیز تنها محدود به بهداشت نیست، بلکه تضمین کننده عملکرد صحیح تجهیزات و حفظ استانداردهای بین المللی نیز هست.

نگهداری اتاق تمیز نیازمند دانش تخصصی، رعایت دقیق دستورالعمل ها و آگاهی از استانداردهای جهانی است. کوچک ترین غفلت می تواند موجب کاهش بازدهی، آسیب به محصول و افزایش هزینه ها شود. در ادامه، به بررسی جزئیات الزامات نگهداری، استانداردهای بین المللی و مقررات بهداشتی ورود و خروج می پردازیم تا تصویری کامل از مدیریت این محیط ها ارائه دهیم.

اتاق تمیز چیست و چرا رعایت الزامات آن اهمیت دارد؟

اتاق تمیز محیطی کنترل شده است که تعداد ذرات معلق در هوا، دما، رطوبت و فشار هوا در آن به دقت مدیریت می شود. چنین محیطی برای تولید دارو، قطعات حساس الکترونیکی، تجهیزات پزشکی و مواد آزمایشگاهی حیاتی است. رعایت الزامات اتاق تمیز باعث کاهش آلودگی ها، افزایش کیفیت محصول و پیشگیری از خطرات زیست محیطی می شود. هرگونه انحراف از دستورالعمل های نگهداری می تواند منجر به خرابی تجهیزات، کاهش بازدهی و حتی ریسک های قانونی شود. بنابراین درک مفهوم اتاق تمیز و اهمیت رعایت الزامات آن اولین گام برای هر مدیر یا تکنسین است.

الزامات نگهداری اتاق تمیز چیست؟

• کنترل ذرات معلق و آلودگی هوا
• پاکیزگی سطوح و تجهیزات
• کنترل دما و رطوبت
• محدودیت ورود افراد غیرمجاز
• نظارت و ثبت عملکرد سیستم های تهویه
• شست وشوی لباس و تجهیزات حفاظت شخصی
• مدیریت صحیح زباله ها و مواد مصرفی
• نگهداری سیستم های فیلتراسیون HEPA
• بازبینی و تعمیرات دوره ای تجهیزات
• آموزش مستمر کارکنان

الزامات نگهداری اتاق تمیز چیست؟

در ادامه الزامات نگهداری اتاق تمیز را به صورت جداگانه بررسی کرده ایم:

کنترل ذرات معلق و آلودگی هوا

کنترل میزان ذرات معلق در هوا مهم ترین الزام اتاق تمیز است. سیستم های تهویه و فیلترهای HEPA با دقت بالا ذرات معلق را جذب کرده و از ورود آلودگی جلوگیری می کنند. پایش مداوم سطح ذرات به صورت روزانه یا هفتگی انجام می شود تا استانداردهای کلاس بندی اتاق تمیز حفظ شوند.

پاکیزگی سطوح و تجهیزات

تمام سطوح و تجهیزات داخل اتاق تمیز باید به صورت منظم و استاندارد تمیز شوند. استفاده از مواد ضدعفونی کننده مجاز و تکنیک های صحیح پاکسازی از تجمع ذرات و میکروب ها جلوگیری می کند و عمر تجهیزات را افزایش می دهد.

کنترل دما و رطوبت

دما و رطوبت محیط باید در محدوده مشخصی نگه داشته شوند. نوسانات دما یا رطوبت می تواند باعث رشد میکروارگانیسم ها یا آسیب به محصولات حساس شود. سیستم های کنترلی مدرن، پایش دیجیتال و هشدارهای فوری را برای کنترل دقیق فراهم می کنند.

محدودیت ورود افراد غیرمجاز

تعداد افراد داخل اتاق تمیز محدود است و تنها کارکنان آموزش دیده مجاز به ورود هستند. رعایت قوانین ورود و استفاده از لباس و تجهیزات حفاظتی ضروری است تا ذرات و آلودگی های شخصی وارد محیط نشوند.

نظارت و ثبت عملکرد سیستم های تهویه

سیستم های تهویه باید به صورت پیوسته تحت نظارت باشند و داده ها ثبت شوند. این نظارت شامل جریان هوا، فشار مثبت یا منفی و عملکرد فیلترها است تا هر گونه نقص سریعاً شناسایی و اصلاح شود.

شست و شوی لباس و تجهیزات حفاظت شخصی

لباس های مخصوص اتاق تمیز باید به صورت دوره ای شسته و ضدعفونی شوند. تجهیزات حفاظتی مانند دستکش، کلاه و ماسک باید قبل از ورود به اتاق تمیز کنترل شوند تا ذرات خارجی وارد محیط نشود.

مدیریت صحیح زباله ها و مواد مصرفی

زباله ها و مواد مصرفی داخل اتاق تمیز باید به روش های استاندارد مدیریت و دفع شوند. این اقدامات از آلودگی محیط جلوگیری می کند و ایمنی کارکنان را تضمین می کند.

نگهداری سیستم های فیلتراسیون HEPA

فیلترهای HEPA قلب تپنده اتاق تمیز هستند و باید به طور منظم بررسی، تمیز و تعویض شوند. عملکرد بهینه فیلترها تضمین کننده پاکیزگی هوا و استانداردهای کلاس بندی است. برای اطلاعات بیشتر به مقاله سیستم های فیلتراسیون HEPA مراجعه کنید.

بازبینی و تعمیرات دوره ای تجهیزات

تمام تجهیزات اتاق تمیز به برنامه نگهداری و تعمیرات دوره ای نیاز دارند. بررسی عملکرد تجهیزات الکترونیکی، تهویه، سنسورها و سیستم های هشدار، از بروز نقص های بحرانی جلوگیری می کند.

آموزش مستمر کارکنان

کارکنان اتاق تمیز باید به صورت مداوم آموزش ببینند و با آخرین الزامات و استانداردها آشنا شوند. آموزش ها شامل روش های پاکسازی، نحوه استفاده از تجهیزات حفاظتی و رعایت پروتکل های بهداشتی است.

استانداردهای بین المللی اتاق تمیز (ISO و GMP)

اتاق های تمیز بر اساس استانداردهای ISO و GMP دسته بندی می شوند. استاندارد ISO 14644 کلاس های مختلف اتاق تمیز را بر اساس تعداد ذرات در هر متر مکعب تعیین می کند و الزامات طراحی، عملیات و نگهداری را مشخص می کند.

استاندارد GMP که در صنایع دارویی و غذایی استفاده می شود، علاوه بر کنترل آلودگی هوا، بر بهداشت پرسنل، طراحی فرآیند و رعایت الزامات قانونی تأکید دارد. رعایت این استانداردها تضمین کننده کیفیت محصول و پذیرش در بازارهای داخلی و بین المللی است.

الزامات بهداشتی ورود و خروج افراد و مواد

الزامات بهداشتی ورود و خروج افراد به اتاق تمیز چه مواردی هستند؟

کنترل و پایش ورود افراد

تمام افراد واردشونده به اتاق تمیز باید آموزش دیده و لباس مخصوص داشته باشند. کنترل پایش دما، پوشش لباس و تجهیزات حفاظتی از ورود ذرات و میکروب ها جلوگیری می کند.

بهداشت دست و تجهیزات شخصی

پیش از ورود به اتاق تمیز، تمامی کارکنان باید دست ها و تجهیزات شخصی خود را ضدعفونی کنند. این اقدام مانع ورود آلودگی های بیولوژیکی و شیمیایی می شود.

کنترل مواد و تجهیزات وارد شونده

مواد مصرفی و تجهیزات جدید قبل از ورود به اتاق تمیز باید بر اساس پروتکل های کنترل کیفیت بررسی شوند. بسته بندی مناسب، ضدعفونی و پایش دوره ای، کیفیت محیط و محصولات را تضمین می کند.

خروج ایمن و دفع زباله ها

مواد مصرف شده و زباله ها باید با روش های استاندارد از اتاق تمیز خارج شوند تا هیچ آلودگی به محیط های دیگر منتقل نشود. این فرآیند شامل بسته بندی، برچسب گذاری و دفع ایمن است.

سوالات متداول درباره الزامات نگهداری کلین روم

1. اتاق تمیز در چه صنایعی ضروری است؟

اتاق تمیز در صنایع دارویی، غذایی، الکترونیکی، تجهیزات پزشکی و آزمایشگاهی اهمیت دارد، زیرا کوچک ترین آلودگی می تواند کیفیت محصول و ایمنی فرآیند را به خطر بیندازد.

2. چند بار باید تجهیزات و فیلترهای اتاق تمیز بررسی شوند؟

معمولاً سیستم های تهویه و فیلترها به صورت دوره ای و برنامه ریزی شده بررسی و تعمیر می شوند. دفعات بازبینی بسته به کلاس اتاق تمیز و حساسیت فرآیندها متفاوت است، اما حداقل ماهی یک بار توصیه می شود.

3. آیا کارکنان اتاق تمیز نیاز به آموزش مداوم دارند؟

بله، آموزش مستمر کارکنان از الزامات کلیدی نگهداری اتاق تمیز است. آموزش شامل پروتکل های بهداشتی، نحوه استفاده از تجهیزات حفاظتی و روش های پاکسازی صحیح است تا ایمنی محیط و محصول حفظ شود.

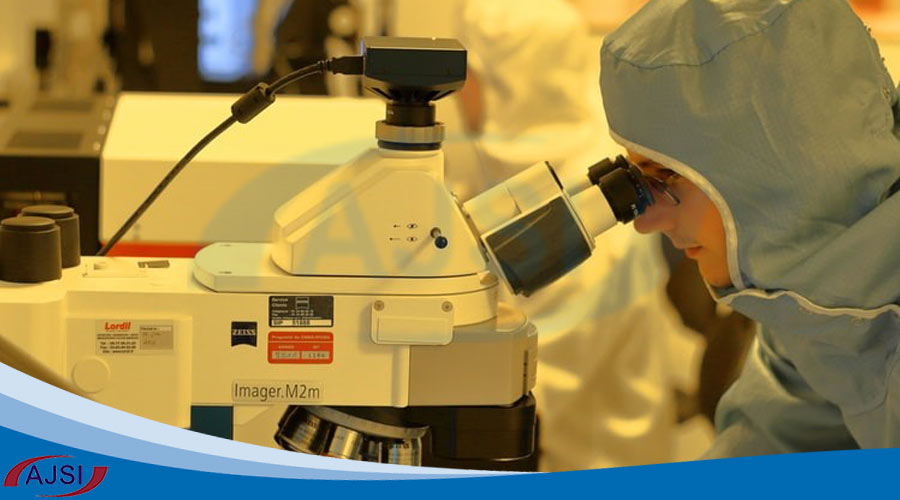

تمیز کردن اتاق تمیز باتوجه به اینکه اتاق تمیز یا کلین روم در واقع فضایی محصور است که در آن ذرات، آلاینده ها و آلودگی های موجود در هوا، دارای حد بسیار کمی هستند بسیار ضروری است. سقف و دیوارهای کلین روم از ساندویچ پانل ها ساخته شده اند.

اتاق های تمیز دارای تجهیزاتی هستند که می توانند حجم آلاینده ها را کنترل کنند و در صورت وجود آنها را از بین ببرند و با استفاده از این تجهیزات علاوه بر کاهش آلاینده و ذرات آلوده، رطوبت هوا نیز کنترل می شود. مشخصات اتاق های تمیز با توجه به احتمال وجود میکروب و آلاینده در هر متر مکعب از فضا تعیین می شود.

به طور دقیق می توان گفت که اتاق تمیز محیطی با آلایش کنترل شده ذرات معلق در فضاست که در هر متر مکعب آن تعداد معینی ذره موجود است. معمولا برای تولید مواد نیمه رسانا مانند ژرمانیوم، سیلیکون یا برای تولید لوازم تکنولوژیک پزشکی و زمینه های دیگر به کار گرفته می شود.

جریان هوای هدایت شده به داخل کلین روم توسط دستگاه های مخصوص تصفیه و فیلتر می شوند و هوای داخل محیط اتاق تمیز به طور دائم در چرخش و تصفیه مجدد قرار می گیرد. کارکنان نیز از اتاق های تعویض لباس وارد می شوند. کلاه، دستکش، روپوش، کفش ویژه و…بسته به کلاس بندی استفاده می کنند.

طراحی اتاق تمیز

طراحی اتاق تمیز یکی از مراحل کلیدی در ایجاد محیط های کنترل شده برای صنایع دارویی، غذایی، الکترونیکی و پزشکی است. هدف اصلی در طراحی اتاق تمیز، کنترل ذرات معلق، آلودگی های میکروبی و شرایط محیطی مانند دما، رطوبت و فشار است. در مرحله طراحی، عوامل متعددی از جمله نوع فعالیت، کلاس مورد نیاز اتاق، مسیر جریان هوا، نوع فیلترها (HEPA یا ULPA)، تعداد نفرات حاضر و مصالح مصرفی در ساخت بررسی می شوند.

طراحی علمی و اصولی کلین روم باعث افزایش بهره وری، کاهش هزینه های نگهداری و اطمینان از کیفیت محصول نهایی می شود. رعایت استانداردهای بین المللی مانند ISO 14644 و GMP در این فرآیند الزامی است. در نهایت، یک اتاق تمیز کارآمد باید علاوه بر زیبایی و سهولت نظافت، قابلیت کنترل دقیق شرایط محیطی را نیز داشته باشد.

کلاس های اتاق تمیز

اتاق های تمیز در صنایع دارویی و بیوتکنولوژی بر اساس استاندارد EU-GMP به چهار کلاس A، B، C و D تقسیم می شوند.
این طبقه بندی میزان مجاز ذرات معلق در هوا را در دو حالت At Rest (در حال استراحت) و In Operation (در حال کار) مشخص می کند.
هرچه عدد کمتر باشد، میزان آلودگی مجاز کمتر و محیط تمیزتر است.

کلاس A

کلاس A تمیزترین و بحرانی ترین ناحیه در یک کلین روم است.

در این فضا، فرآیندهای حیاتی مانند پر کردن استریل، درپوش گذاری، یا بسته بندی نهایی داروهای تزریقی انجام می شود.
هوا در این کلاس به صورت لامینار (یک جهته) جریان دارد و فیلترهای ULPA یا HEPA تا ۹۹٫۹۹۵٪ ذرات را حذف می کنند.
هرگونه فعالیت انسانی باید با لباس مخصوص و حرکات کنترل شده انجام شود تا حداقل آلودگی ایجاد گردد.

کلاس B

کلاس B ناحیه ی پشتیبان برای کلاس A است و معمولاً برای آماده سازی پرسنل یا مواد پیش از ورود به منطقه بحرانی استفاده می شود.
هوای این کلاس ترکیبی از جریان لامینار و آشفته است تا ضمن حفظ تمیزی، تهویه کافی برقرار باشد.
رعایت دقیق فشار مثبت، کنترل دما و رطوبت از الزامات این ناحیه است.

کلاس C

کلاس C برای مراحل کمتر بحرانی تولید دارو مانند فرمولاسیون، مخلوط سازی مواد یا پر کردن محصولات غیراستریل مناسب است.
در این ناحیه از فیلترهای HEPA استفاده می شود و کنترل محیطی همچنان اهمیت دارد، ولی شدت محدودیت ها نسبت به کلاس های A و B کمتر است.
این فضاها معمولاً فشار مثبت نسبت به محیط های مجاور دارند تا از ورود آلودگی جلوگیری شود.

کلاس D

کلاس D پایین ترین سطح تمیزی در میان اتاق های تمیز است.
این فضا معمولاً برای آماده سازی اولیه مواد، شست وشو، استریل سازی تجهیزات و فعالیت های کم خطرتر به کار می رود.
کنترل تهویه، فشار مثبت و جریان هوای تمیز از اصول اساسی طراحی آن است، ولی محدودیت ذرات نسبت به سایر کلاس ها کمتر است.

چند وقت یکبار نیاز به تمیز کردن اتاق تمیز است؟

برای تمیز کردن اتاق تمیز باید بعد از اینکه زمان و منابع خود را برای مجهز کردن اتاق تمیز خود با بهترین مواد و تجهیزات اختصاص دادید، بایستی اطمینان حاصل کنید که کلین روم را بصورت یک محیط کاملاً تمیز حفظ می کنید تا اتاق تمیز شما بتواند در بالاترین سطح عملکرد خود کارایی داشته باشد.

فاکتورهای زیادی برای اطمینان از تمیز بودن اتاق تمیز شما از محصولات مورد استفاده گرفته تا پرسنلی که از آنها استفاده می کنند وجود دارد. مهم نیست که اتاق تمیز شما دارای چه درجه بندی(کلاسبندی) باشد، تمیز کردن اتاق تمیز شما طول عمر را تضمین می کند و کارایی را بهبود می بخشد.

تمام اتاق های تمیز(کلین روم) نیاز به تعمیر و نگهداری مداوم دارند تا بتوانند بهترین عملکرد را داشته باشند. اتاق های تمیز باید مطابق با یک برنامه منظم، با انجام کارهای روزانه و هفتگی، تمیز شوند.

انواع اتاق تمیز

در ادامه انواع اتاق تمیز را به صورت موردی و قابل فهم توضیح داده ایم:

اتاق تمیز لامینار

در این نوع، هوا به صورت یک جهته و یکنواخت از سقف به کف جریان دارد. این ساختار باعث حذف سریع ذرات و آلودگی ها می شود. مناسب برای صنایع حساس مانند میکروالکترونیک و بیوتکنولوژی است.

اتاق تمیز آشفته

در این مدل جریان هوا به صورت آشفته در فضا پخش می شود. هزینه ساخت و نگهداری پایین تری دارد و برای فرآیندهایی با حساسیت متوسط مانند صنایع غذایی و آرایشی مناسب است.

اتاق تمیز با فشار مثبت

در این سیستم فشار هوای داخل اتاق بیشتر از محیط بیرون است تا از ورود آلودگی جلوگیری شود. بیشتر در صنایع دارویی و پزشکی کاربرد دارد.

اتاق تمیز با فشار منفی

در این مدل فشار هوا درون اتاق کمتر از بیرون است تا از خروج آلودگی جلوگیری شود. معمولاً در آزمایشگاه های میکروبیولوژی، اتاق های ایزوله و محیط های کنترل عفونت استفاده می شود.

پیشگیری تمیز ماندن اتاق تمیز چگونه است؟

بهترین راه برای تمیز نگه داشتن اتاق تمیز این است که قبل از ورود به اتاق تمیز از روش های بهداشتی مناسب پیروی کنید. این موارد شامل مواردی مانند شستن و خشک کردن کامل دست ها، استفاده از دستکش های استریل و بدون پودر، پیروی از روکش مناسب برای کلاس ISO شما و اطمینان از دسترسی همه کارمندان به لباس ها و ابزار مناسب آنها است.

در یک بررسی کامل، با وارد کردن صفر آلودگی به محیط اتاق تمیز از آلودگی جلوگیری خواهیم کرد. البته، این عملاً غیرممکن است، به همین دلیل تمیز کردن و نگهداری منظم اتاق تمیز و سیستم های آن بسیار مهم است.

روش تمیز کردن اتاق تمیز

تمیز نگه داشتن فضای کار خود نیاز به پایبندی مجدانه به کارهای نظافت روزانه و هفتگی دارد. بسته به سختگیری استاندارد کلاس شما، ممکن است لازم باشد اهداف سختگیرانه تری اضافه شود، یا این وظایف باید بیشتر انجام شود.

روزانه

• قبل از شروع شیفت، از یک پاک کننده مرطوب در کف و جاروبرقی استفاده کنید تا خشک شود.
• همه دیوارها را با استفاده از خلا فیلتر HEPA وکیوم کنید.پ
• تمام پنجره ها و محل عبور را بشویید و پاک کنید.
• در پایان هر شیفت کاری، تمام مناطق کار را پاک کنید. این ممکن است لازم باشد که با استانداردهای کلاس بالا بیشتر اتفاق بیفتد.
• برای جلوگیری از آلودگی بیشتر، محصولات و لوازم را بین شیفت ها کنار بگذارید.

هفتگی

• کف ها را با شوینده مخصوص اتاق تمیز، آب مقطر و فیلتر HEPA پاک کنید.
• دیواره ها را با اسفنج مرطوب و آب مقطر پاک کنید و سپس در خلا خشک کنید.

به صورت موردی

• سقف باید با مواد شوینده و آب مقطر شسته شود تا باقیمانده یا رسوب از بین برود.
• با استفاده از یک اسفنج مرطوب، همه لنزهای نور را پاک کنید.
• تشک های چسبناک را به محض مشاهده ساییدگی عوض کنید.
• به یاد داشته باشید، اتاق تمیز خاص شما ممکن است نیاز به تمیز کردن تخصصی داشته باشد.

نظافت اتاق تمیز: چه باید بدانید

توجه به این نکته مهم است که حتی اگر یک برنامه تمیزکاری منظم را دنبال کنید، آلودگی ها همچنان به اتاق تمیز شما نفوذ می کنند و روند کار را قطع می کنند. تمیز کردن اتاق تمیز کردن چیزی فراتر از پروتکل است. همچنین به محصولات، افراد و بررسی عملکرد منظم شما متکی است.

محصولات مهم هستند

تمیز کردن محصولاتی که به طور نامناسب استریل شده یا برای استفاده در اتاق تمیز نامناسب هستند، می تواند دلیل آلودگی باشد. توصیه می شود برای پاک کردن سطوح از آب یونیزه و مقطر استفاده کنید و فقط از مواد تمیز کننده مخصوص اتاق تمیز استفاده کنید.

تمام مواد شیمیایی و حلالها برای تمیز کردن باید خنثی و غیر یونی و همچنین کف نباشد تا از تجمع در سطح با گذشت زمان جلوگیری شود. اتاق های تمیز کلاس ایزو بالا (سطح ISO 5-7) اغلب نیاز به ضدعفونی کننده ها قبل از استفاده دارند تا از اتاق تمیز در برابر هرگونه آلودگی محافظت شود.

هرگز از اسکراب یا پارچه هایی که باعث ریزش یا خوردگی سطوح می شوند استفاده نکنید. در عوض، فقط از پلی استر بافته شده استفاده کنید که برای استفاده در اتاق تمیز مشخص شده است.

از سیستم پاک کن استفاده کنید که آب کثیف و تمیز را جدا کند و باعث خراش و آلودگی کف یا دیوارها نشود. یک پروتکل شستشو را دنبال کنید که کف را بدون پخش شدن آب کثیف در مناطق تمیز، به طور موثر تمیز می کند.

همچنین آوردن تمام مواد مورد نیاز – از جمله جاروها و مواد تمیز کننده – قبل از شروع تمیز کردن، یک روش خوب است. به این ترتیب، پس از اتمام مراحل، فقط یکبار باید از آن خارج شوید و احتمال آلودگی را کاهش دهید.

آموزش کارکنان برای تمیز کردن اتاق تمیز

در ادامه آموزشی کاملی را برای تمیز کردن اتاق تمیز توسط کارکنان قرار داده ایم:

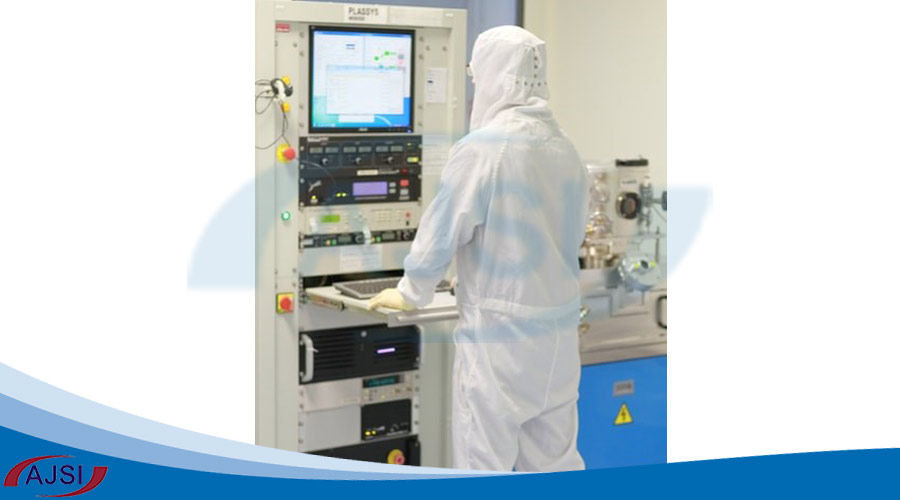

ایستاده کنار کامپیوتر

همه کارکنان و پرسنل نگهبان باید در زمینه روش های لباس پوشیدن، روش های عقیم سازی محیط زیست و نگهداری تجهیزات عمومی آموزش کافی داشته باشند. مهم است که آنها درک کاملی از بهترین روش ها برای حفظ استانداردهای کلاس اتاق تمیز داشته باشند.

کارکنان همچنین باید بدانند که در صورت نشت چه کاری باید انجام دهند. ابزار و وسایل تمیز کردن اتاق باید در دسترس باشد، اما در فضای باز که ممکن است آلودگی متقابل رخ دهد، نباید از آن استفاده شود. داشتن راهنماها و چک لیست های تمیز کردن به وضوح در اتاق به کارکنان در حفظ محیط بهداشتی کمک می کند.

معاینات منظم

حتی اگر همه کارها را درست انجام می دهید، به بررسی سیستم ها و هوا برای کنترل کیفیت آنها و حفظ سطح ذرات ادامه دهید. از نمونه گیرهای هوا یا صفحات ته نشین می توان برای آزمایش موجودات زنده و اندازه گیری ذرات در فوت مکعب استفاده کرد.

علاوه بر این، بررسی های منظم سیستم HVAC شما اطمینان حاصل می کند که درجه حرارت ثابت، سطح رطوبت و تغییر مداوم هوا مشخصات ISO شما را حفظ می کند.

سایر عوامل

بسیاری از متغیرهای دیگر می توانند روند تمیز کردن را مختل کنند. طرح اتاق تمیز شما باید یک تغییر هوا را عاری از هرگونه مانعی که می تواند جریان هوا را قطع کن ، ایجاد کند.

مبلمان، مواد تمیز کننده و حتی پرسنل می توانند به طور تصادفی فیلترهای HEPA را که مسئول تمیز کردن هوا هستند، مسدود کرده و باعث جمع شدن آلودگی ها شوند.

اگر نگران این هستید که ساختار شما کارایی لازم را ارتقا ندهد، به کارکنان خود دستور دهید که راه های هوایی را در حین تمیز کردن تمیز نگه دارند یا با کارشناسان طراحی کلین روم صحبت کنند.

تمیزکاری اتاق تمیز شما به نیازهای خاص شما، درجه ISO و میزان استفاده از امکانات شما بستگی دارد. رعایت یک برنامه منظم نظافت، استفاده از عوامل تمیز کننده مخصوص اتاق تمیز و آموزش صحیح کارکنان در مورد روشهای ضدعفونی کننده به شما کمک می کند تا از محیط اتاق تمیز خود محافظت کرده و کارایی تأسیسات خود را افزایش دهید.

سخن نهایی اتاق تمیز

اتاق تمیز در طراحی کارخانه ، شرکت های داروسازی، بهداشتی، تجهیزات پزشکی، صنایع غذایی و شیمیایی کاربرد دارد. شرکت اندیشگران جامع صنعت ایرانیان جهت معتبر سازی و تست تجهیزات بسیار موفق عمل نموده است.

کارخانه اندیشگران جامع صنعت ایرانیان به عنوان اولین شرکت برپا در ایران با فروش حداکثری و سهم بزرگ بازار ایران و بعضا در خارج از کشور در صنعت اتاق تمیز و تجهیزات و لوازم آن با کیفیت درجه یک و مطرح اندیشگران جامع صنعت ایرانیان را به برند اول، اصل و برتر تبدیل نموده است.

همچنین شرکت اندیشگران جامع صنعت ایرانیان جایگاه نخست و درجه یک در مشاوره تخصص و توسعه محصول را در ایران و خارج از کشور داراست. دلیل موفقیت و رشد روز افزون کارخانه اندیشگران جامع صنعت ایرانیان رضایت خاطر صد در صد مشتری به عنوان اصلی ترین پلن ها و استراتژی های مدیران طراحان و متخصصان شرکت می باشد.

سوالات متداول اتاق تمیز

۱. هدف از ساخت اتاق تمیز چیست؟
هدف اصلی از ساخت اتاق تمیز، کنترل آلودگی ذرات، میکروب ها و شرایط محیطی برای تولید محصولات حساس و مطابق استانداردهای جهانی است.

۲. هزینه ساخت اتاق تمیز چقدر است؟
هزینه به عواملی مانند کلاس تمیزی، متراژ، نوع فیلترها، سیستم تهویه و تجهیزات بستگی دارد. معمولاً بین چند صد میلیون تا چند میلیارد تومان متغیر است.

۳. چه صنایعی به اتاق تمیز نیاز دارند؟
صنایع داروسازی، تجهیزات پزشکی، نیمه هادی ها، بیوتکنولوژی، غذایی، اپتیک و آزمایشگاهی از مهم ترین کاربران اتاق تمیز هستند.

چرا تست شمارش ذره کلین روم (اتاق تمیز) اهمیت دارد؟ پارامترهای مختلفی در یک کلین روم باید تحت کنترل قرار گیرند، رطوبت، دمای اتاق، تمیزی هوا چه به لحاظ میکروبی و چه به لحاظ ذرات گرد و غبار، روشنایی، دمای اتاق، گردش هوا و ورود حشرات موذی چندین مورد کنترلی می باشند.

در صورتی که پارامترهای ذکر شده به درستی تحت کنترل و بررسی قرار نگیرند، ضررهای مالی و فساد و آلودگی در محیط به وجود می آید که می تواند خسارات جبران ناپذیری را بوجود آورد.

نظارت بر  شمارش ذره کلین روم (اتاق تمیز)

درک نحوه کار کردن شمارنده های ذرات برای تصمیم گیری آگاهانه در مورد کار یک اتاق تمیز بسیار مهم است. کارشناسان حوزه معتبر سازی شرکت طراحی و ساخت اتاق تمیز اندیشگران جامع صنعت ایرانیان، این فناوری را توضیح داده و بر اهمیت یکپارچگی داده ها تأکید می کنند.

شمارنده های ذرات (همانطور که در بالا نشان داده شده است) نقشی حیاتی در نظارت بر کیفیت هوای اتاق تمیز و روند تولید شما دارند.
شمارنده ذرات معلق در هوا به طور گسترده ای برای ردیابی علائم آلودگی هوای اتاق تمیز استفاده می شود و در بیشتر موارد، از داده های شمارش ذرات برای تصمیم گیری در فرآیند حیاتی استفاده می شود.

شمارنده های ذرات قابل حمل امروز با ظهور فناوری دیود لیزر مسیری طولانی را طی کرده اند، بنابراین لیزرهای دست و پا گیر هلیوم-نئون نسل قدیمی به تدریج به نفع فناوری جدید کوچکتر، سبک تر و بسته بندی شده از ویژگی های دیگر حذف شده اند.

دستگاه های صفحه نمایش لمسی جدید، که می توانند گزارش های صدور گواهینامه خودکار را ارائه دهند که مطابق با بسیاری از استانداردهای صدور گواهینامه اتاق تمیز است، باید اطمینان حاصل شود که مطابق با شرایط فرآیند هستند.

با تمرکز بسیار بر روی یکپارچگی داده ها و رویکرد ALCOA FDA، درک فناوری مقابله با ذرات برای کمک به تصمیم گیرندگان در هنگام بررسی اینکه کدام گزینه / مدل برای فرآیند یکپارچگی داده ها از همه مهمتر است، بسیار مهم است.

پارامترهای مهم در  شمارش ذره کلین روم (اتاق تمیز)

شمارنده های ذرات آنچه را که نمی توانیم ببینیم اندازه گیری می کنند. برای داشتن یک دیدگاه ، یک ذره 0.5 میکرومتر تقریباً 200 برابر کوچکتر از قطر یک تار مو است.

برای شمارش ذرات از نور لیزر برای بازتاب نور ذرات هنگام عبور از پرتو لیزر استفاده می شود. شمارنده ذرات معلق در هوا با استفاده از فن آوری دیود لیزر با جمع آوری نور پراکنده در داخل سنسور شمارنده ذرات، ذرات را شمارش می کند (نمودار را ببینید).

نمودار: شمارنده ذرات معلق در هوا با استفاده از فن آوری دیود لیزر با جمع آوری نور پراکنده در داخل سنسور شمارنده ذرات

نور پراکنده هنگامی رخ می دهد که ذره ای از طریق “حجم مشاهده” سنسور عبور می کند. ولوم ویو محل هدف در سنسور است که در آن پرتوی لیزر و مسیر جریان جمع می شوند.

نور لیزر تولید شده از دیود لیزر از حجم دید عبور می کند و ذرات توسط یک پمپ هوا داخلی از طریق حجم مشاهده هدایت می شوند. میزان جریان پمپ داخلی توسط یک حلقه بازخورد و یک کنترل کننده جریان جرم کنترل می شود که سرعت جریان را ثابت نگه می دارد.

هنگام انتخاب شمارنده ذرات قابل حمل، گزینه های کمی وجود دارد که باید در مورد سرعت جریان بررسی کرد. گزینه ها معمولاً یک فوت مکعب در دقیقه (1CFM)، 50 لیتر در دقیقه و 100 لیتر در دقیقه است.

دبی 1CFM حجم یک متر مکعب را در کمتر از 36 دقیقه می کشد. دبی 50 لیتر در دقیقه 20 دقیقه و دبی 100 لیتر در دقیقه 10 دقیقه طول می کشد تا حجم 1 متر مکعب هوا نمونه برداری شود.

سنسور شمارنده ذرات در دبی تنظیم می شود بنابراین جریان نمونه نقش مهمی در دقت اندازه ذرات دارد. اگر جریان خیلی کند باشد، ذره بیشتر در حجم دید ساکن می شود، نور بیشتری را پراکنده می کند و به عنوان یک ذره بزرگ نسبت به آنچه که هست، تصور می شود. اگر سرعت جریان بالاتر از جریان اسمی باشد، زمان ساکن شدن ذره در حجم دید کمتر است و انرژی نوری که توسط دستگاه آشکارساز نوری گرفته می شود کمتر از حد نرمال است بنابراین ذره به عنوان ذره کوچکتر از آنچه در واقع است درک می شود.

چراغ های خیابانی که به طور جادویی هنگام تاریک شدن شب روشن می شوند و صبح هنگام روشن شدن خاموش می شوند توسط آشکارسازهای فوتو فعال می شوند. تغییر ردیاب های نوری در مقاومت بر اساس شدت نور یا کمبود آن برای تحریک کلید روشن / خاموش برای چراغ خیابان استفاده می شود.

آشکارساز نوری درون یک سنسور شمارنده ذرات پیشرفته تر است و اساساً نور لیزر پراکنده را به انرژی الکتریکی در محدوده میلی ولت (میلی ولت) تبدیل می کند. مقدار نور پراکنده متناسب با اندازه ذره است.

آزمایش روتین

ذرات بزرگ، نور بیشتری نسبت به ذرات کوچک پراکنده می کنند. این تبدیل اساسی یک ذره فیزیکی به انرژی الکتریکی است که قابل اندازه گیری است. پس از اندازه گیری سیگنال mV گرفته می شود و سپس مقایسه کننده های آستانه اندازه ذره و ذرات را در محدوده اندازه های مختلف قرار می دهند، که به عنوان داده های شمارش در اندازه های مختلف بر روی شمارنده ذرات نمایش داده می شوند. اگر میزان جریان در حد تحمل مشخص نباشد، خطاهای اندازه گیری می تواند رخ دهد.

اگر نور لیزر در شدت مطلوب خود کار نمی کند، یک عامل خطای دقت وجود دارد که بازی می کند. در صورت پایین آمدن سطح لیزر به زیر محدوده مطلوب، باید سلامت لیزر کنترل شود و سیگنال های خطا به آن اطلاع داده شود اگر لیزر در محدوده کاری اسمی خود روشن نشود، احتمال عبور برخی از ذرات کوچک از طریق حجم مشاهده وجود ندارد.

تراز شدن با لیزر نیز یک عامل حیاتی است. اگر لیزر به درستی تراز نشده باشد، دقت شمارش ذرات اشتباه خواهد بود زیرا عدم تنظیم مجدد نیز همان تأثیر ذرات از دست رفته را خواهد داشت و نتیجه کلی شمارش نادرست ذرات خواهد بود.

آشکارساز نوری با ایجاد بار برای هر فوتون دریافتی، نور پراکنده را به عنوان فوتون به پالس های الکتریکی تبدیل می کند. همانطور که مقدار نور پراکنده با اندازه ذره افزایش می یابد و فوتون های پراکنده به طور همزمان می رسند، یک پالس جریان متناسب با اندازه ذره تولید می شود.

اگر یک آشکارساز نوری معیوب باشد، برخی از شمارنده های ذره ای که از نظر تکنولوژی پیشرفته نیستند، همچنان شمارش صفر را ادامه می دهند و هیچ نور پراکنده ای برداشت نمی شود، بنابراین شماری ثبت نمی شود. حتی اگر ذرات معلق در هوا وجود داشته باشند، از طریق حسگر شمارنده ذرات شناسایی نمی شوند. در محیط های نرمال اتاق تمیز ، گزارش تعداد صفر برای چندین ساعت غیر معمول نیست.

در صورت عدم نظارت بر آشکارساز عکس، احساس امنیت کاذب وجود دارد. با استفاده از یک شمارنده ذرات با فن آوری پیشرفته که ردیاب های سلامتی را کاهش می دهد از شمارش صفر کاذب تشخیص این مسئله دشوار است به ویژه هنگامی که انتظار دارید تعداد شمارش صفر را مشاهده کنید. اگر شمارنده ذرات خطایی به کاربر نشان نمی دهد، آزمایش معمول می تواند تشخیص دهد که یک دستگاه آشکارساز نوری معیوب است.

یکی از بزرگترین مشکلات مربوط به یکپارچگی داده های شمارنده ذرات در صورت ایجاد آلودگی در اطراف نوری و آینه های سنسورها ایجاد می شود. این امر به طور معمول در حین عملیات تمیز کردن هنگامی که ورودی در آن بسته نشده است اتفاق می افتد و باعث می شود محلول تمیز کننده اپتیک ها را بپوشان ، که باعث می شود سنسور کالیبره نشود. اگر از کالیبراسیون سالانه استفاده می کنید و کالیبراسیون از کار افتاده است، پس چقدر از اطلاعات 12 ماه گذشته خود اطمینان دارید؟

شمارنده ذره ای که سلامت سنسور را کنترل می کند، انتخاب خوبی است و در هنگام ایجاد مشکل در آلودگی پس زمینه، به ارسال اعلان های سرویس کمک می کند. این ابزارهای پیشرفته می توانند کالیبراسیون های ناموفق را کاهش دهند و به حفظ یکپارچگی داده ها کمک کنند. قبل از اینکه مشکلات کالیبراسیون ناموفق بتواند دسته های شما را زمین بزند، می توان این سنسورها را از سرویس خارج کرد، آزمایش را دوباره کالیبراسیون کرد.

شناسایی مکان بسیار مهم است. اگر داده هایی که از سنسور می آیند از مکان اشتباهی برداشت شوند، یک اشتباه کوچک می تواند تأثیر زیادی بگذارد و منجر به مشکلات عمده ای در یکپارچگی داده ها شود.

به دنبال شمارنده های ذرات از راه دور با فناوری باشید که در آن شناسه مکان به جای شمارنده ذرات در داخل براکت نصب شده باشد. به این ترتیب می توان هر شمارنده ذرات از راه دور را وارد کرد و داده ها از 100٪ از زمان مناسب از مکان مناسب تأیید می شوند.

پارامترهای آزمون بحرانی ISO 21501-4 جدول بالا پارامترهای ISO 21501-4 را تعریف می کند.

کالیبراسیون و یکپارچگی داده ها

داده های شمارنده ذرات در چرخه عمر محصول نقشی اساسی دارند. با انتخاب تجهیزات اتاق تمیز و خدمات مناسب می توانید این خطرات را کاهش دهید و داده های قابل اطمینان تری را از یک منبع معتبر در اختیار داشته باشید. داده های شمارنده ذرات شما باید مطمئن، دقیق و از یک منبع بدون دستکاری باشد.
یکپارچگی داده ها به کامل بودن، سازگاری و دقت داده ها اشاره دارد. داده ها باید قابل انتساب، خوانا، ضبط شده همزمان، اصلی یا کپی درست و دقیق باشد (ALCOA).

 اگرچه ALCOA سالهاست که وجود دارد اما اکنون احیاگری شبیه ققنوس به خود گرفته است و هر مرد و سگش در مورد آن صحبت می کنند. اما یکپارچگی داده ها چیز جدیدی نیست. این انتظار در راهنمای PIC برای GMP، فصل 4 و ضمیمه 11، ISO 13485 وجود دارد: بخشهای 4.2.3 ، 4.2.4 ، و همچنین کد استرالیا برای خون انسان GMP، اجزای خون، بافتهای انسانی و محصولات سلول درمانی انسان: بخشهای 400-415.

برای پیروی از استاندارد ALCOA، یک دنباله حسابرسی که در تجهیزات یا نرم افزار تعبیه شده کاملاً ضروری است. برای برآوردن الزامات ALCOA برای رویدادهای کی، چه زمانی، کجا، به دنبال فناوری شمارنده ذرات باشید.

این سیستم باید مطابق با دستورالعمل های 21CFR11 باشد. حداکثر سه سطح امنیتی از اپراتور به مدیر و مدیر باید با پارامترهای سازگار معمول مانند طول رمز عبور، پیری رمز عبور و کنترل رمز عبور در دسترس باشد. سطح امنیت کاربر یک نیاز 21CFR11 است و شمارنده های ذرات باید توانایی مدیریت و کنترل دسترسی کاربر را داشته باشند.
اعتبارسنجی کامل سوابق داده ها باید با تأیید صحت داده ها در محل تولید داده ها انجام شود. این یک تمرین ضروری است و باید در پروتکل های IQ / OQ در مراحل نصب و صلاحیت عملیاتی قرار گیرد. پروتکل های IQ / OQ فروشنده را جستجو کنید و همیشه قبل از تولید، صلاحیت عملکرد (PQ) را برای بررسی صحت عملکرد انجام دهید.

ISO 21501-4 به مدت 10 سال وجود داشته است و به روزرسانی اخیر ISO 14644-1: 2105 (اتاق های تمیز و محیط های کنترل شده مرتبط – قسمت 1: طبقه بندی تمیزی هوا بر اساس غلظت ذرات) نیاز به کالیبراسیون شمارنده ذرات معلق در هوا به دنبال ISO 21501 دارد -4 (به جدول p33 مراجعه کنید).

شمارنده ذرات در اتاق های تمیز امروز حیاتی هستند. کاهش مسائل مربوط به یکپارچگی داده ها در داده های شمارش ذرات با درک واقعی عملکرد شمارنده های ذرات و پارامترهای حیاتی که باید آزمایش و نگهداری شوند، حاصل می شود.
دانش فناوری شمارنده ذرات در این سطح به کاربر نهایی کمک می کند تا اهمیت حفظ صحیح ابزار را درک کند، بنابراین داده های ارائه شده توسط شمارنده ذره قابل اعتماد و دقیق است.
پارامترهای زیادی وجود دارد که دقت شمارنده ذرات را در نظر می گیرند. لیزرها به دلیل سنگینی تراز شدن لیزر به میزان زیاد و لرزش حساس هستند.

آلودگی حسگر نیز یک مشکل اساسی است و یک سنسور با بررسی های داخلی حسگر بهترین گزینه برای کاهش مشکلات یکپارچگی داده است.

برای حمایت از خانه داری خوب باید آموزش صحیح و SOP داخلی تهیه و حفظ شود.

دانش فناوری شمارنده شمارنده به کاربر نهایی کمک می کند تا اهمیت حفظ صحیح ابزار را درک کند.

خطرات را کاهش دهید

برنامه های نگهداری و کالیبراسیون منظم به همراه آزمایش های منظم برای تأیید عملکرد طبیعی سنسور بسیار توصیه می شوند. استفاده از فیلترهای شمارش صفر و نظارت بر سلامت سنسور یک گام بزرگ در جهت درست برای کاهش بیشتر مسائل داده است.
کالیبراسیون سالانه روش خوبی برای تأیید تحمل ابزار است اما اگر داده های ابزار برای روند کار شما بسیار مهم است، باید کالیبراسیون مکرر انجام شود.

به عنوان مثال، بیشتر کاربران شمارنده ذرات از راه دور سنسورهای خود را بیشتر مرتب می کنند زیرا داده ها برای پشتیبانی از انتشار دسته ای استفاده می شوند. بنابراین، بسیار مهم است که داده های کالیبراسیون نشان دهند که یافته ها در حد تحمل هستند.

ISO 21501-4 برای اطمینان از تکرارپذیری و دقت نقش اصلی را در کالیبراسیون شمارنده ذرات بازی می کند. اعتبار سنجی شمارنده ذرات در محل نیز به میزان اطمینان عملکرد شمارشگر ذرات می افزاید.

تست  شمارش ذره کلین روم (اتاق تمیز)

یک کلین روم مناسب باید دارای محیطی عاری از آلودگی های میکروبی و ذرات گرد و غبار باشد، زیرا این ذرات موجب اختلال در کارهای حساس می شوند. درصورتیکه نیاز به سنجش تعداد ذرات در سایت کلین روم خود احساس می کنید می توانید با کارشناسان خبره شرکت اندیشگران جامع صنعت ایرانیان تماس گرفته تا در اولین فرصت نسبت به اعتبارسنجی کلین روم اقدام و نتایج بهبود عملکرد و کیقیت محصولات خود را مشاهده نمایید.

تست اینتگریتی فیلتر هپا چیست؟ فیلتر کردن هوا در مناطق فرآیند آسپتیک برای حفظ پاکیزگی محیط تولید حیاتی است. شرکت اندیشگران جامع صنعت ایرانیان نکاتی را برای اطمینان از مناسب بودن فیلترهای HEPA پس از نصب در تأسیسات ارائه می دهد.

همانطور که می دانید فیلتر هپا جزء لاینفک یک سایت کلین روم بوده که نقش بسزایی در کاهش آلودگی در فضای سایت را دارد که نمی توان از این موضوع چشم پوشی کرد و همواره بایستی فیلتر های هپا در فواصل زمانی مشخص برابر استاندارد مورد بازبینی و تست قرار گیرند تا بتوان از صحت عملکرد آن اطمینان حاصل نمود. این تست در شرکت اندیشگران جامع صنعت ایرانیان با دقت بالا و کمترین هزینه برای شرکت های معتبر داروسازی در سطح کشور صورت می پذیرد.

درصورتیکه به نشت فیلترهای هپا توجه نگردد و به موقع ترمیم یا تعویض نشود می تواند ریسک بالایی را بر تولیدات و محصولات وارد نماید که ضرر جبران ناپذیری را برای مجموعه به دنبال خواهد داشت. لذا متخصصان کنترل کیفی همیشه به این موضوع واقف بوده و این الزام را رعایت می نمایند.

شرکت اندیشگران جامع صنعت ایرانیان و همه تولید کنندگان فیلترهای ذرات معلق با راندمان بالا (HEPA) برای اتاق های تمیز و محیط های کنترل شده محصولات خود را برای کارایی حذف ذرات آزمایش می کنند. به همین ترتیب، پس از نصب واحد در سایت تولید کننده کاربر، آزمایش باید سریعاً انجام شود تا صحت فیلتر و همچنین نصب آن تأیید شود. به طور معمول، فیلترهای HEPA حداکثر 99.97٪ ذرات کوچک 0.3 میکرون را جذب می کنند.

آزمایش اسکن ذرات روغن پراکنده (DOP)، که به عنوان آزمایش یکپارچگی فیلتر یا آزمایش نشت نیز شناخته می شود، یکی از روش های بسیار مهم در استانداردهای صنعت است. این آزمایش توصیه می شود که در فواصل زمانی منظم تکرار شود تا کارایی فیلتر ادامه یابد. در طول آزمایش، فیلتر با معرفی ذرات و اندازه گیری میزان خروجی به چالش کشیده می شود.

آزمایش نشت فیلتر HEPA در استانداردهای مختلف بین المللی، از جمله راهنمای FDA برای صنعت، ضروری است: محصولات دارویی استریل تولید شده توسط پردازش آسپتیک – cGMP و سری گزارش های فنی سازمان بهداشت جهانی، شماره 961. برای اتاق های تمیز، استاندارد ISO 14644-3 راهنمایی کاملی را ارائه می نماید.

کارشناسان شرکت اندیشگران بر اساس این پروتوکل تست اینتگریتی فیلتر هپا را در سایت های اتاق تمیز انجام می دهند و صحت عملکر فیلتر هپا را بررسی می نمایند.

روش سنتی آزمون فتومتری آئروسل ، که از دهه 1950 استفاده می شود، برای اندازه گیری ذرات با دقت 0.003 درصد با آزمایش اسکن DOP کافی است. برای انجام آزمایش دقیق نشت فیلتر، لازم است اطمینان حاصل کنید که غلظت آئروسل چالش در کل سطح بالادست فیلتر (های) آزمایش شده یکنواخت است. این یکنواختی فضایی نامیده می شود. در غیر این صورت، غلظت محلی زیاد یا پایین ممکن است باعث خرابی نتایج تست فیلتر شود یا آزمایش را غیر قابل استناد نماید.

ISO 14644-3 پیشنهاد می کند که تغییر غلظت آئروسل آزمایش در طول زمان نباید بیش از 15 ± باشد. یکنواختی چالش بالادست فیلتر باید تأیید شود.

اگر یک سایت اتاق تمیز هدف آزمایش باشد، آئروسل چالش دقیقاً بعد از واحد کنترل هوا (AHU) تزریق می شود. هنگامی که هوا به فیلترها می رسد، ذرات آزمایشگاهی به خوبی در مجاری هوا مخلوط می شوند و منجر به غلظت یکنواخت در پشت هر فیلتر انتهایی می شوند.

در صورتیکه تزریق آئروسل دقیقا پس از AHU امکان پذیر نباشد، باید حداقل 15 تا 20 قطر کانال از فیلتر به سیستم کانال کشی وارد شود.

سرعت جریان برای آزمون

مهم است که دبی مناسب از طریق فیلترها قبل از آزمایش تعیین شود. هنگام بررسی نشت فیلتر در محل، سیستم باید زیر آزمایشات شرح داده شده در ISO 14644-3 بررسی شود که حجم جریان هوا، تعادل تست های سرعت و در صورت لزوم یکنواخت بودن این پارامترها در حد استاندادر مشخص شده می باشد. این آزمون ها باید قبل از آزمون یکنواختی چالش و آزمون نشت باشد.

استاندارد ISO 14664-3 نفوذ 0.01٪ غلظت چالش آزمون را قبول می کند اما اجازه می دهد معیارهای جایگزینی بین مشتری و تامین کننده توافق شود. با این حال، راهنمای FDA نشان می دهد که نفوذ 0.01٪ به معنی نشت فیلتر است.

بهتر است اسکن را در قسمت واشر به جای صورت فیلتر آغاز کنید، به این ترتیب که هر گونه مشکل در نشت ذرات آزمایش از ناحیه واشر و روی صفحه فیلتر، باعث ایجاد گزارش های نادرست از نشت در محیط نشود. پس از بررسی واشر، احتمالاً بهتر است به سمت آب بندی بین محیط فیلتر و محفظه و سپس به قسمت فیلتر بروید.

انتخاب آئروسل

سه نوع آئروسل وجود دارد که می تواند برای آزمایش نصب فیلترها در یک اتاق تمیز استفاده شود. که بشرح زیر می باشند:

• آئروسل سرد
• آئروسل تولید گرم
• میکرو کره ها(ذره ای بسیار ریز ، توخالی و گرد ساخته شده از شیشه ، سرامیک ، پلاستیک یا مواد دیگر)

دو مورد اول از مایعات نوع روغن ساخته شده اند. کره های لاتکس پلی استایرن (PSL) معمولاً در کاربردهای میکروالکترونیک استفاده می شوند، در حالی که پلی آلفاولفین (PAO) در علوم زیستی استفاده می گردد. اطلاعات موجود در جدول 1، ایرلولهای چالش معمولی مورد استفاده برای آزمایش HEPA را توصیف می کند.

قبل از شروع اسکن فیلتر، تنظیم غلظت ذرات آئروسل آزمایش در بالادست فیلتر ضروری است. استاندارد ISO 14644-3 نشان می دهد که برای روش آزمایش فتومتری باید از غلظت 10 میکروگرم در لیتر و 100 میکروگرم در لیتر استفاده شود. همچنین نشان می دهد که غلظت های کمتر از 20 میکروگرم در لیتر حساسیت را کاهش می دهد و غلظت های بالای 80 میکروگرم در لیتر باعث رسوب فیلتر می شود. بهتر است از غلظت توصیه شده پایین تر استفاده کنید تا احتمال انسداد یا بروز خونریزی به حداقل برسد.

نشت فیلتر هپا چیست؟

همچنین مهم است که سرعت اسکن کاوشگر در سطح فیلتر هپا را متناسب انتخاب کنید. اگر کاوش به سرعت بر روی نشت فیلتر انجام شود، ممکن است زمان کافی برای برداشتن مقداری از آئروسل ناشی از نشت وجود نداشته باشد و این باعث می شود که مقدار به زیر نرخ حقیقی موجود کاهش یابد.

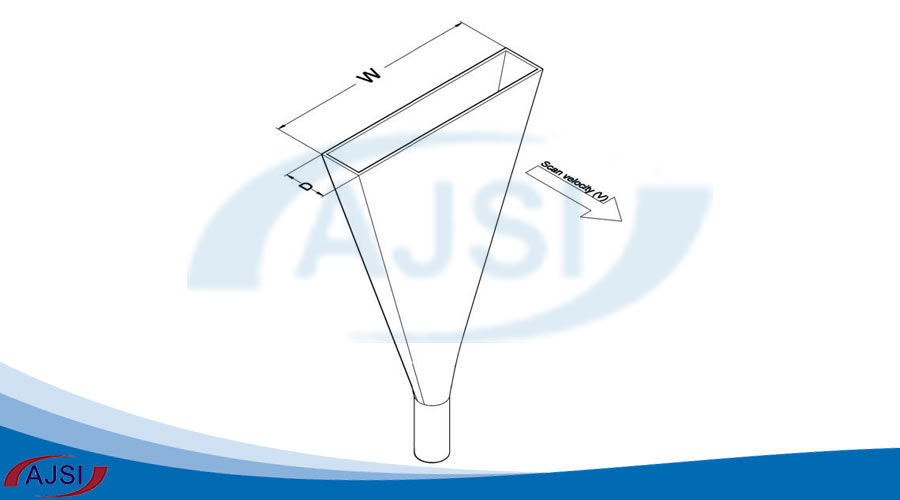

شکل 1: نمونه ای از یک کاوشگر نمونه برداری. W عرض و D عمق است

سرعت اسکن با عمق اندازه پروب مرتبط است (شکل 1 را ببینید). هرچه عمق کاوشگر کوچکتر باشد، زمان نشتی سنجش شده آن کمتر و در نتیجه ناکافی است. در مقایسه با کاوشگر عمیق تر، نشت کمتری پیدا می شود.

طبق استاندارد ISO 14644-3، سرعت اسکن توسط معادله زیر محاسبه می شود:

سرعت اسکن (سانتی متر بر ثانیه) = 15 تقسیم بر عرض پروب(سانتی متر)

در اینجا، w عرض پروب است که عمود بر جهت حرکت (سانتی متر) عبور می کند.

به عنوان مثال، هنگام استفاده از یک کاوشگر 3 سانتی متر در 3 سانتی متر، عرض پروب عمود بر جهت اسکن 3 سانتی متر است، از این رو سرعت اسکن را می توان به شرح زیر محاسبه کرد:

سرعت اسکن (15/3 = 5 cm / s

اسکن برای یافتن نشت فیلتر هپا

به طور معمول، فیلترهای HEPA بین فیلتر و محفظه آن فاصله دارند بنابراین واشر در قسمت عقب قرار دارد. برای تعیین نشتی واشر در ناحیه بین قاب فیلتر و محفظه، کاوشگر به آن قسمت وارد و سپس منطقه اسکن می شود.

ذرات نشت واشر گسترش یافته و فضای بین فیلتر و محفظه را پر می کنند (شکل 2 را ببینید). هنگام اسکن در اطراف منطقه به دنبال نشت واشر، آزمایش کننده با غلظت زیادی از ذرات در فاصله کمی از نشت واقعی روبرو می شود و باعث می شود فکر کنند نشتی وجود دارد. در این شرایط توصیه می شود پروب را از لوله نمونه خارج کرده و با مساحت لوله بسیار کوچکتر اسکن کنید تا نقطه بالاترین میزان نفوذ ذرات را پیدا کنید، بنابراین نشت واشر را تعیین کنید.

شکل 2: پخش ذرات از نشت واشر

در صورت نشت قابل توجه واشر ، می توان یک فشار هوای بدون ذرات را در ناحیه نشت برای تمیز کردن ذرات اعمال کرد. حتی چند تکان صفحه می تواند کمک کند.

اسکن صفحه فیلتر

با استفاده از همپوشانی پروب و حرکت دادن پروب بر روی فیلتر با سرعتی که بیش از حداکثر سرعت اسکن محاسبه شده نباشد ، باید تمام سطح هر فیلتر از نظر نشت اسکن شود. پروب باید تقریباً 30 میلیمتر از محیط فیلتر را پوشش داشته شود.

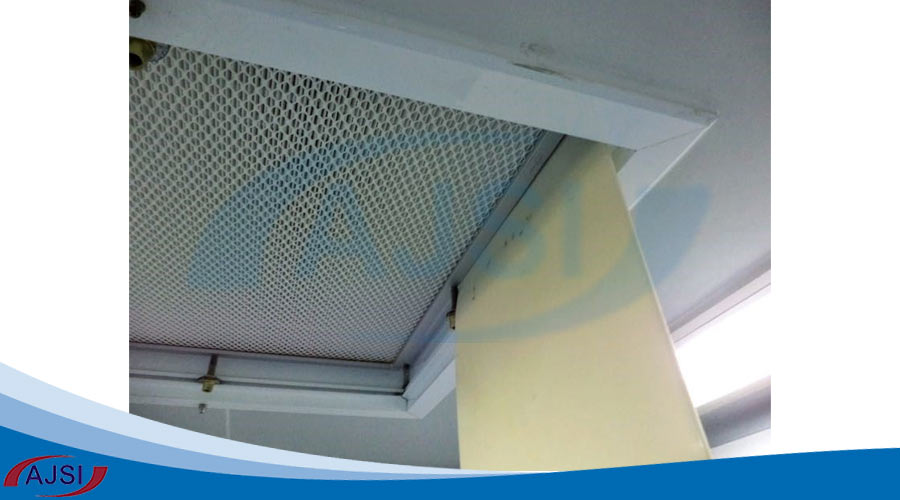

شکل 3: صفحه بافلی که هنگام اسکن فیلتر با نشتی از واشر استفاده می شود

اگر نشتی شناسایی شود، لازم است که به صورت آرام بر روی آن رد شوید و برای تعیین موقعیت دقیق دوباره به آرامی برگردید. برداشتن پروب و فقط استفاده از لوله به تشخیص دقیق محل نشت کمک می کند. ممکن است لازم باشد چندین بار به آرامی از نشت در هر محور عبور کنید تا موقعیت دقیق آن مشخص شود.

هنگامی که نشتی واشر وجود دارد، ممکن است ذرات به سطح فیلتر سرازیر شوند و به نادرست می توان نشتی بودن را روی صفحه فیلتر گزارش کرد. بنابراین توصیه می شود اسکن فیلتر را در قسمت واشر شروع کنید.

با استفاده از صفحه بافل که روی سطح فیلتر هنگام اسکن صورت فیلتر مجاور نگه داشته می شود ، تا حد زیادی می توان بر خوانش غلط غلبه کرد (شکل 3 را ببینید).

برخورد با حفره

در صورت انجام آزمایش همزمان فیلترهای HEPA یا ایستگاه های کاری یک جهته ، حفره هوا هنگام آزمایش مقره ها در اتاق های تمیز غیر یک جهته است. در اینجا ، ریختن چالش آزمون می تواند باعث ایجاد غلظت ذرات قابل توجهی در اتاق شود.

شکل 4: حفره هوا. هوای آلوده با ذرات آئروسل آزمایشی روی فیلتر

این ذرات ممکن است به فضای بین فیلتر و قاب کشیده شوند ، یا روی سطح فیلتر ریخته شوند ، از این رو تصمیم گیری در مورد نشتی و در صورت وجود ، نشت از پوشش ، واشر یا سطح دشوار است. فیلتر (شکل 4 را ببینید).

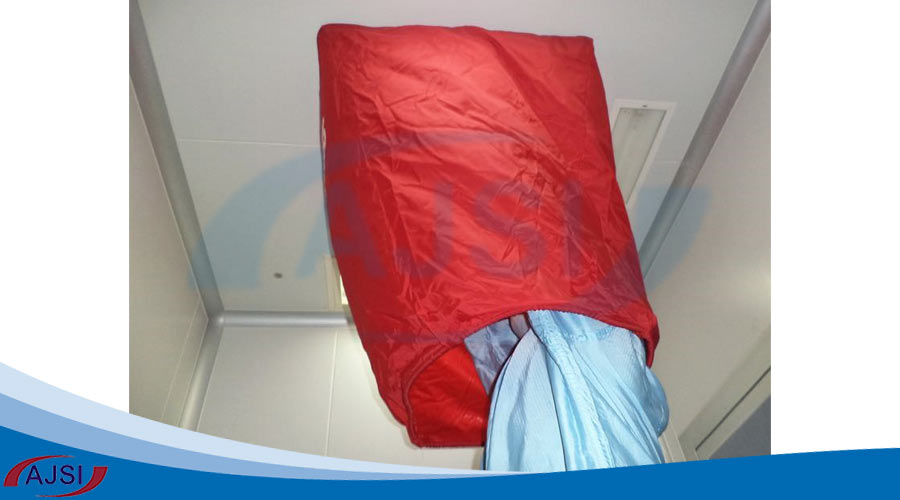

این مشکل ممکن است با استفاده از دیواره ضد حفره به حداقل برسد. دیوار به سمت سقف رانده می شود و طرف فیلتر دیوار از نظر نشت بررسی می شود. یک راه حل عملی استفاده از هود بالومتر به عنوان دیواره ، پوشاندن فیلتر و سپس قرار گرفتن در کاپوت برای آزمایش فیلتر HEPA است (شکل 5 را ببینید).

شکل 5 مثالی را نشان می دهد که از هود بالومتر به عنوان دیواری ضد حفره استفاده می کند.

تست فیلتر هوا هپا رفع نشتی

حرف آخر شرکت اندیشگران جامع صنعت ایرانیان: همانطور که می دانید قیمت هر متر مربع کلین روم(اتاق تمیز) بستگی زیادی به کلاسبندی اتاق تمیز داشته و متقابلاً تعداد فیلترهای هپا بکار رفته می تواند این هزینه را افزایش یا کاهش دهد. لذا اگر نشتی در فیلتر HEPA پیدا شد ، درصورتیکه سطح نشتی از حد استاندارد تجاوز ننماید، بهترین راه برای رفع آن پیروی از روش توصیه شده وصله سازی یا ترمیم فیلتر هپا می باشد. بخشهای مختلف در استاندارد بیان می کند: “ترمیم یا تعمیر یک فیلتر هپا و پر کردن محل نشتی نباید بیش از 3٪ سطح فیلتر را مسدود یا محدود کند و هیچ تعمیر دیگری در سطح فیلتر نباید ابعادی بیش از 3.8 سانتی متر (1.5 اینچ) داشته باشد(یعنی مجموع اندازه های ترمیم شده در سطح یک فیلتر هپا).” پس از اتمام ترمیم و زمان مناسب برای تنظیم وصله ، تست نشت در نزدیکی ناحیه ترمیم را انجام دهید درصورتیکه نتیجه مورد قبول بود می توانید از فیلتر همچنان در سایت استفاده نمایید و درغیر اینصورت باز هم جای نگرانی نخواهد بود زیرا همکاران شما در شرکت اندیشگران جامع صنعت ایرانیان بهترین فیلترهای هپا را تولید و با کمترین قیمت برای شما نصب خواهند نمود.

فیلتر هپا چیست؟ اتاق تمیز یا کلین روم در محیط ها یا خطوط تولید که حساسیت بالایی دارند و نباید گرد و غبار، میکروب های هوازی، ذرات معلق و بخارات شیمیایی در آن محیط ها باشند کاربرد دارد.

 شرکت اندیشگران جامع صنعت ایرانیان طراح و تولیدکننده انواع تجهیزات اتاق تمیز با بهترین کیفیت می باشد. فیلتر هپا به نظر پیچیده می رسد، اما  به این تصور پیچیدگی ندارند.

فیلتر های هپا در دهه 1940 و هنگامی که دانشمندان در حال تولید بمب اتمی بودند، اختراع شدند و آنها فقط حصیری از الیاف به صورت تصادفی تر ساخته شده هستند که از شیشه یا مواد مصنوعی تولید شده اند. مواد مصنوعی استفاده شده در فیلتر هوای هپا مشابه آنچه در تی شرت های با قابلیت خشک شدن سریع به کار برده می شود هستند.

از طرف دیگر، فیلترهای فایبرگلاس از شیشه ساخته می شوند، این به معنای موادی مانند سیلیس، آلومینا، اکسید کلسیم، اکسید بور، اکسید منیزیم و اکسید سدیم است.

آنچه در مورد فیلترهای هوا HEPA مهم است این است که در جذب تقریباً هر اندازه ذرات بسیار باور نکردنی است. آنها می توانند ویروس، باکتری، گرده، PM2.5، مواد آلرژی زا و غیره را جذب کنند.

فیلترهای هوا HEPA مهمترین جز لاینفک در هر دستگاه تصفیه هوا هستند.

برای دیدن اینکه الیاف به طور تصادفی تراز شده اند، در اینجا یک تصویر نزدیک از فیلتر HEPA که برای تصفیه هوا استفاده می شود در کنار آن نمایی در سطح نانو با کمک میکروسکوپ نشان داده شده است.

نمای میکروسکوپی فیلتر هوا هپا HEPA

چه چیزی باعث می شود فیلتر به فیلتر HEPA تبدیل شود؟

خوب، بنابراین اگر فیلترهای HEPA در دهه 1940 اختراع شده اند و هیچ چیز جذابی نیست، پس چه چیزی فیلترهای قدیمی را به فیلتر HEPA تبدیل می کند؟ به نظر می رسد که استفاده از اصطلاح “HEPA” مجموعه ای دقیق از الزامات را دربر دارد. در اروپا، فیلترهای HEPA باید 99.95٪ (ISO) ذرات را از بین ببرند. در ایالات متحده، آنها باید 99.97٪ از ذرات را حذف کنند.

نرخ فیلتراسیون استاندارد MPPS

ISO / European (ISO29463 / EN 1822) 99.95 ≥

استاندارد ایالات متحده (MIL-STD-282) 99.97 ≥

هنگام پیروی از ISO یا قوانین اروپایی، فیلترهایی که ≥85٪ ذرات را جذب می کنند اما کمتر از 99.95٪ را فیلترهای EPA یا فیلتر هوای ذرات کارآمد می نامند. این فیلترهای هوا الزامات فیلتراسیون را در حد هپا ندارند تا “فیلتر هوا HEPA” در نظر گرفته شود.

از طرف دیگر، فیلترهایی که بیش از الزامات “فیلتر هوا HEPA” هستند و بیش از 99.999٪ ذرات را جذب می کنند، “فیلترهای ULPA” یا “فیلتر هوا با نفوذ فوق العاده کم” نامیده می شوند.

تعیین میزان فیلتراسیون

EPA (فیلتر هوای ذره ای کارآمد) 85٪ – 99.95٪

HEPA (فیلتر هوای ذرات با کارایی بالا) 99.95٪ – 99.999٪

ULPA (فیلتر هوا با نفوذ بسیار کم) .99.999

خوب، اما “ذرات” به چه معناست؟ همه ذرات؟ اندازه خاصی از ذرات؟ به نظر می رسد HEPA در برابر “نافذترین اندازه ذرات” (MPPS) آزمایش شده است.

فیلترهای HEPA چگونه کار می کنند؟

پاسخ این سوال جذاب ترین نکته در مورد فیلترهای HEPA است. بسیاری از ما ممکن است فکر کنیم فیلترهای HEPA مانند یک شبکه کار می کنند، مانند این.

اگر ذره ای از سوراخ های شبکه کوچکتر باشد، از آن عبور می کند. منطقی است!

فیلتر HEPA روش 1: ذرات بزرگ

این شهود برای ذرات بزرگ درست است. هنگامی که ما کلمه “بزرگ” را بکار می بریم، یعنی معمولاً بزرگتر از 1 میکرون صحبت می کنیم. برای فهم بهتر موضوع و مقایسه دقیق تر، یک موی انسان حدود 50 میکرون عرض دارد. بنابراین 1 میکرون در واقع کاملاً کم است.

اما این ذرات “بزرگ” به یک فیلتر HEPA وارد می شوند، برای عبور بسیار بزرگ هستند، بنابراین گیر می کنند. دانشمندان وقتی ذرات بین دو الیاف گیر می کنند، آن را “خستگی” می نامند.

فیلتر HEPA روش 2: ذرات ریزتر

حال توضیح می دهیم که برای ذرات کوچکتر از 1 میکرون چه اتفاقی می افتد؟ بیایید محدوده بعدی را پایین بیاوریم: 0.3 – 1 میکرون. ما در مورد اندازه یک باکتری صحبت می کنیم.

می دانیم که ذراتی به این اندازه نیز در هوا وجود دارند و می توانند بین شکافهای فیلتر قرار بگیرند. اما آنها یک مشکل دارند، آنها سعی می کنند هوای اطراف الیاف فیلتر HEPA را دنبال کنند، اما کمی سنگین هستند. بنابراین برخی از آنها به اندازه کافی سریع حرکت نمی کنند و در نتیجه گیر می کنند. دانشمندان این را “رهگیری” می نامند.

فیلتر HEPA روش 3: ذرات بسیار کوچک

خوب، بنابراین ذرات کمتر از آن اندازه عبور می کنند؟ برای ذرات بسیار کوچک (کمتر از 0.3 میکرون)، علم عجیب و غریب می شود. این ذرات بسیار کوچک دارای جرم کمی هستند که در هنگام برخورد با مولکول های گاز در واقع مانند یک pinball می شوند (این حرکت Brownian Motion نامیده می شود). بنابراین آنها در الگوهای زیگزاگ تصادفی حرکت می کنند.

این ذرات آنقدر کوچک هستند که به راحتی از طریق فیلترهای HEPA جا به جا می شوند. اما خوشبختانه (برای ریه های ما)، آنها در خطوط مستقیم پرواز نمی کنند. از آنجا که آنها به صورت زیگزاگ پرواز می کنند، در نهایت به الیاف برخورد می کنند و گیر می کنند. دانشمندان آن را انتشار می نامند.

در اینجا نحوه کار هر سه مکانیک ضبط آمده است:

نحوه کار سه مکانیک مختلف برای اندازه ذرات مختلف وجود دارد. صافی و ضربه ذرات بزرگ را جذب می کند. رهگیری ذرات متوسط را ضبط می کند. و انتشار، ریزترین ذرات را می گیرد.

نفوذپذیرترین اندازه ذرات برای فیلتر هوا HEPA چیست؟

بنابراین هرچه ذره بزرگتر باشد، فیلتر HEPA بهتر ذرات را فیلتر می کند؟ نه! آیا در آخرین نمودار متوجه افت شدید؟ این اتفاق می افتد زیرا انتشار در حدود 0.3 میکرون واقعاً خوب عمل می کند. صافکاری و سایر مکانیک هایی که بصری بیشتری دارند، واقعاً به مراتب بالاتر از 0.3 میکرون هستند.

جایی که این دو مکانیک با هم تلاقی می کنند سخت ترین اندازه ذرات برای گرفتن است. دلیل آن این است که انتشار برای کار با قدرت کامل کاملاً کوچک نیست و به اندازه کافی بزرگ نیست که بتواند از شدت فشار خود استفاده کند. آن را “نقطه ضعف” فیلترهای HEPA بنامید. این فرو رفتن در نمودار را نافذترین اندازه ذرات می نامند.

افت در نمودار معمولاً در حدود علامت 0.3 میکرون اتفاق می افتد ، به همین دلیل است که مردم دائما 0.3 میکرون را ذکر می کنند.

فیلترهای HEPA می توانند نانوذرات را جذب کنند.

ببینید که چگونه خط در سمت چپ شیب در نمودار بالا می رود.

این حرکت و انتشار Brownian در عمل است. انتشار به طور باور نکردنی در گرفتن نانو ذرات موثر است. این بدان معنی است که فیلترهای HEPA در ضبط نانوذرات نیز بسیار باور نکردنی هستند.

آیا فیلترهای HEPA می توانند ویروس کرونا را جذب کنند؟

آیا فیلترهای HEPA می توانند گازها و VOC ها را نیز جذب کنند؟

از آنجا که فیلترهای HEPA در گرفتن نانو ذرات بسیار عالی هستند، منطقی است که فکر کنیم ممکن است VOC ها و گازها را نیز جذب کنند. متاسفانه، این مورد نیست. از آنجا که گازها ذره نیستند، در هوا حرکت و رفتاری متفاوت دارند. برای جذب VOC ها و گازها به فیلتر کربن نیاز دارید.

آیا می توانم فیلتر HEPA را تمیز کنم؟

کارشناسان شرکت اندیشگران جامع صنعت ایرانیان شستشوی فیلترهای HEPA را در آزمایشگاه آزمایش کرده است. تمیز کردن فیلترهای HEPA با آب یا جاروبرقی کردن آنها و یا هم زدن آنها توصیه نمی شود، زیرا ممکن است به الیاف فیلترهای HEPA آسیب برساند. ساخت و تامین لوازم و تجهیزات اتاق تمیز برای یک اتاق تمیز عاری از آلودگی و مجهز، کیفیت مواد و تجهیزات به کار برده شده در اتاق تمیز و همچنین به روز بودن امکانات این تجهیزات از اهمیت بسیار بالایی برخوردار است.

معتبر سازی و GMP تخصص ماست validation و GMP طراحی وساخت پروژهها و کارخانجات دارویی انسانی و دامی، تجهیزات پزشکی و غذایی مطابق با اصول GMP validation و GMP طراحی و ساخت پروژهها و کارخانجات دارویی انسانی و دامی، تجهیزات پزشکی، آرایشی و بهداشتی وغذایی مطابق با اصول GMP بر مبنای EU (PICS) , FDA و WHO نوسط کارشناسان شرکت اندیشگران صورت می پذیرد و لذا می توانید برای اطمینان از صحت عملکرد و تست فیلتر های هپا مورد استفاده از این کارشناسان کمک بگیرید. مهمترین موضوع در انجام هر پروژه مخصوصا در پروژه های فوق رعایت استانداردها و معتبر سازی آنها جهت رسیدن به الزامات می باشد.

هنگامی که هدف و پروژه شما و یا محصول تولیدی و حتی انجام تحقیق یا ساخت در فضایی است که تا آنجا که ممکن است از نظر پارامترهای محیطی تحت کنترل قرار گرفته باشد، مهم است که اصول طراحی کلین روم و ساخت سایت موردنظرتان را تحت نظر بگیرید.

این بدان معناست که برای جریان هوا، فشار اتاق تمیز، ذرات معلق در هوا کلین روم، دمای کلین روم، رطوبت نسبی و سایر عواملی که ممکن است بر طبقه بندی مورد نیاز کلین روم (اتاق تمیز) تأثیر بگذارد، بایستی برنامه ریزی دقیق انجام شود.

کلین روم یا اتاق تمیز برای فرایندها از تولید و بسته بندی دارویی، آزمایشگاه پزشکی و تحقیقات دانشگاهی، کاربردهای صنعتی در هوا فضا، اجزای رایانه، نیمه هادی ها، قالب گیری تزریقی، بخارهای مایع، شاهدانه پزشکی و بسیاری موارد دیگر مورد استفاده بوده و الزام حیاتی باشد.

هنگام برنامه ریزی برای اصول طراحی اتاق تمیز و ساخت آن، عوامل مهم زیادی وجود دارد که باید در نظر گرفته شود. در این نگارش می خواهیم با اصول کار “تمیز کردن” کلین روم یا اتاق تمیز را شروع کنیم.

اصول طراحی اتاق تمیز وابسته به جریان هوا است؟

این موضوع که طراحی اتاق تمیز وابسته به جریان است کاملاً درست نیست عوامل دیگری نیز وجود دارد که می تواند بر روی کار شما تأثیر منفی بگذارد، اما نحوه کنترل کیفیت هوا عامل اصلی تعیین کننده موفقیت در رسیدن به استاندارد فضای تمیز شما است. نگرانی اصلی غلظت ذرات و آلودگی میکروبی در هوا یا فضای کلین روم است. در اینجا چهار عامل وجود دارد که به تعریف تمیزی فضای کلین روم (اتاق تمیز) شما کمک می کند.

سیستم های فیلتراسیون – در قلب بیشتر اتاق های تمیز یک سیستم تصفیه هوای ذرات بسیار کارآمد به نام فیلتر هپا (HEPA) وجود دارد. فضاهایی که حتی به هوای تمیزتری نیاز دارند ، ممکن است از فیلتر های کامل تری به نام آلپا (ULPA) استفاده کنند.

طبقه بندی ISO – در اصول طراحی کلین روم پاکیزگی هوا طبق استاندارد ISO 14644-1 Cleanroom Standard طبقه بندی شده است. طبقه بندی ISO 1-9 کیفیت هوا را بر روی تعداد ذرات موجود در محیط با اندازه های مختلف میکروسکوپی درجه بندی می کند. هرچه عدد ISO کمتر باشد، میزان حساسیت خروجی و “تمیز کردن” اتاق بیشتر می شود. عملیات تولید معمولی در اتاق های تمیز با طبقه بندی ISO 7 یا 8 انجام می شود.

تغییرات هوا در ساعت – تغییرات هوا در هر ساعت تعداد زمان عبور هوا از فیلترهای اتاق را اندازه گیری می کند. هرچه عبور بیشتر باشد، ذرات کمتری در هوا وجود دارند. Ach با تقسیم حجم هوای عبوری از فیلترهای HEPA بر حجم اتاق محاسبه می شود.

یک فضای ISO 5 حدود 240 تا 360 ach را در گردش خواهد داشت، در حالی که یک عملکرد ISO 8 فقط شامل 10 تا 25 ach است. برای مقایسه، یک اتاق معمولی یا یک منطقه اداری تقریباً دو تا چهار ach دریافت می کند.

استراتژی گردش هوا – هوای اتاق تمیز به یکی از دو روش گردش می یابد.

1.  گردش مجدد جریان هوا – تامین هوای تمیز و مطبوع به فضای اتاق تمیز از طریق فیلتر ترمینال HEPA و بازگشت به AHU از طریق کانال بازگشت
2. جریان هوای Single Pass – از طریق ترمینال HEPA هوای تمیز و مطبوع را به فضای اتاق تمیز تهیه کنید و آن را به محیط خارج وارد کنید.

در هر دو روش مزایای وجود دارد.
اگر عملکرد شما به دما و رطوبت نیز حساس باشد، جریان هوای چرخشی ممکن است یک استراتژی ترجیحی باشد.

هوای دفع شده از جریان هوا با یک گذر به دلیل تخلیه هوای خارج از محیط به کاهش بار کوچک و همچنین غلظت خطرناک کمک می کند.

کاربرد اتاق تمیز

قبل از بررسی اصول طراحی اتاق تمیز باید کاربرد اتاق تمیز را بدانیم. حساسیت محیطی کاری که باید در اتاق تمیز انجام شود، نیازهای طبقه بندی هوای پاک بر اساس ISO را تعیین می کند.

به عنوان مثال، تولید تجهیزات پزشکی، آزمایشگاه تحقیقاتی سلول درمانی و ژن درمانی و تولید واکسن تزریقی استریل در اتاق های تمیز با رتبه بندی حساس به کلاس ISO 5 انجام می شود. داروی جامد، مونتاژ غشای صفحه لمسی در محیط ISO 7 انجام می شود، در حالی که فرآیندهای تولید عمومی، ترکیبات غیر استریل فقط به یک فضای کاری ISO 8 نیاز دارند.

در اصول طراحی اتاق تمیز به  به طرح فکر کنید

در اصول طراحی اتاق تمیز علاوه بر اتاق تمیز، فضای اطراف نیز باید در نظر گرفته شود. هر چقدر جریان هوا به خوبی کنترل شود، ممکن است مواردی از نفوذ و انفجار وجود داشته باشد. همچنین بدون توجه به نحوه طراحی اتاق تمیز، آلودگی هوا از طریق درها امکان پذیر است. در حقیقت، یک نکته مهم در طراحی ، یک درب اتاق تمیز است که باعث کاهش اتلاف هوا از طریق این ویژگی معماری می شود.

فضای اطراف بسیار مهم است. اتاق های تمیز باید طراحی شوند تا بین اتاق های تمیز مجاور بیش از دو درجه اختلاف وجود نداشته باشد. به عنوان مثال، یک فضای ISO 5 می تواند در کنار یک اتاق ISO 7 باشد، اما نباید مستقیماً به یک اتاق تمیز ISO 8 ملحق شود.

نشتی هوا را بیابید

هوا، گاهی اوقات به روش های غیر برنامه ریزی شده و پیش بینی نشده، به اتاق تمیز نفوذ می کند (وارد می شود) و از آن خارج می شود. هدف کنترل میزان وقوع هر دو است. نشت هوا باید با سرعت 1 تا 2٪ کنترل شود.

با تنظیم فشار هوا در داخل، میزان فیلتراسیون هوا از خارج قابل کنترل است. فشار مثبت هوا باعث می شود هوای “کثیف” از فضاهای مجاور را کنترل کرده و از ورود آن به اتاق تمیز جلوگیری کند. با داشتن یک دیفرانسیل فشار از 0.02 تا 0.05 آب سنج (w.g.) بین فضا و محیط کثیف تر، خطر نفوذ آلاینده ها تا حد زیادی کاهش می یابد.

مهم است در اصول طراحی کلین روم که نقاط خروج هوای معماری را به حداقل برسانید. نفوذ از طریق وسایل روشنایی اتاق و پریزهای برق، قاب درب و پنجره و جایی که دیوارها با کف و سقف روبرو می شوند، اتفاق می افتد. این موارد در هنگام طراحی فضای اتاق تمیز مهم است.

مصالح و مواد ساختمانی

هنگام ساختن فضای اتاق تمیز، استفاده از موادی که باعث ریختن، تولید ذرات، ایجاد فضا برای قرار دادن میکروارگانیسم ها یا تولید الکتریسیته ساکن می شود، بسیار مهم است. برای تمیز کردن آسان باید سطح نیز مناسب باشد. بهترین مواد صاف و آسان پاک کردن شامل HPL ،GI با روکش پودر، شیشه، فولاد ضد زنگ و سایر مواد بهترین اتاق تمیز هستند.

کیفیت مواد، مقاومت، مدولار بودن و دوام از دیگر عواملی هستند که در هنگام کاهش نشت و نگهداری باید مورد توجه قرار گیرند.
دیوارها، سقف، درها، پنجره مدولار را می توان با مفهوم اصول GMP (روش ساخت خوب) ساخت.

کارمندان نیز آلوده کننده هستند

گردش کار و همچنین جریان هوا را در نظر بگیرید. تخمین زده شده است که تا 80 درصد از آلودگی های کلین روم به دلیل کارگران در فضای اتاق تمیز باشد.

با داشتن راهروها و درهای ورودی یک دسترسی، آلودگی را کاهش دهید. ساختن یک فضای کنترل شده محیطی که به اندازه کافی بزرگ باشد تا بتواند نیازهای شما را تأمین کند نیز مهم است. تعداد کارگران، کارهایی که انجام می دهند، نحوه جریان آن کار و حتی نقاط ورود و خروج مواد را در نظر بگیرید. برای حفظ وضعیت اتاق تمیز، مهم است که جریان شخصی و مادی بهینه طراحی شود که بتواند آلودگی متقاطع را کاهش دهد.

بسیاری از شرکتها تاسیساتی را طراحی می کنند که دارای الگوی جریان یک طرفه، نقاط ورود و خروج جداگانه و روشهای مناسب لباس شب باشد. بسته به درخواست و روند کار شما، ممکن است عوامل زیادی وجود داشته باشد که باید در نظر گرفته شوند.

برجستگی ها

چه چیزی در اتاق تمیز بیرون زده است – آیا آنها سطح خاصی را مختل می کنند؟ در حین طراحی و ساخت، تا آنجا که می توانید حذف کنید. مجرمان متداول عبارتند از:

• چراغ ها
• ردیاب های دود
• نقاط قوت
• آب پاش ها
• درهای آتش نشانی

منبع تغذیه و روشنایی در اصول طراحی اتاق تمیز

• در اصول طراحی کلین روم بدانید که این تجهیزات در کجا قرار دارد و چگونه قرار گرفته است ، سپس مکان نقاط قدرت / MCC را هماهنگ کنید.
• پریزهای برق باید روی دیوار فرو رفته باشند (از نوع طراحی باریک) ، بدون لبه های تیز. اطمینان حاصل کنید که هیچ سرویس / کابل کشی در معرض اتاق تمیز ظاهر نمی شود.
• چگونه سرویس می شود؟ آیا می توان این کار را از خارج از اتاق انجام داد یا برای تعویض اتصالات چراغ نیاز به تعطیلی اتاق دارید؟ از انواع نورپردازی IP65 مهر و موم شده با دسترسی بالای نگهداری استفاده کنید. انواع روشنایی LED ترجیح داده می شوند.
• اطمینان حاصل کنید که سطح روشنایی کافی برای کارهای مورد نیاز وجود دارد ، یعنی 400 لوکس که در AS / NZS 1680 توصیه شده است. همچنین از یکنواختی نور اطمینان حاصل کنید.
• آیا کارهای خاصی انجام می دهید که به سطح روشنایی بیشتری نیاز دارند؟ به عنوان مثال، در ابزار دقیق ، بازرسی و غیره
• ماژول های کنترل روشنایی باید در خارج از اتاق تمیز قرار بگیرند.
• روشنایی اضطراری و خروجی را به نیازهای فعلی کد ساختمان تأمین کنید.

مشاهده پنجره – راهروها

• آیا به اندازه کافی در اتاق تمیز پنجره مشاهده کرده اید تا سرپرست / بازدید کننده بتواند بدون رفتن به داخل اتاق تمیز عبور کند.
• اگر پنجره ای بین دو ناحیه استریل دارید ، شیشه های دوجداره را در نظر بگیرید – این امر باعث می شود شیشه های شیشه با دیوار (بدون آستانه) تراز شوند ، و تمیز کردن آسان تر می شود.
• قفل هوا
• داشتن قفل های هوایی شخصی و مادی باید در نظر گرفته شود. بستگی به برنامه دارد ، می تواند جداگانه یا ترکیبی باشد.
• از قفل هوای شخصی برای ایجاد روکش و جدا کردن برای ورود به اتاق تمیز از مناطق غیر GMP استفاده می شود.

سوالات متداول درباره اصول طراحی اتاق تمیز

 دستورالعمل های پیشنهادی برای طراحی و ساخت اتاق تمیز چیست؟

ISO 14644-4: 2001 – طراحی ، ساخت و راه اندازی Cleanroom

 طبقه بندی ISO برای اتاق های تمیز چیست و چگونه تعریف می شوند؟

اتاق های تمیز بر اساس میزان تمیز بودن هوا طبقه بندی می شوند. ایجاد یک اتاق تمیز ISO فرآیندی پیشرفته است که کیفیت هوا را اندازه گیری می کند. در طراحی و تمیز کردن اتاق تمیز، این مهم در تعیین کیفیت تمیز کردن در یک اتاق ISO Clean و طراحی های مختلف اتاق تمیز است که شرکت اندیشگران تولید می کند.

تغییر هوا در هر ساعت نیز معیار مهمی است که باید تأیید شود تا بتواند به عنوان اتاق تمیز ISO گواهی شود. در زیر طبقه بندی FS209E برای نرخ تغییر هوا آورده شده است:

مرجع گواهینامه اتاق تمیز

آزمون صدور گواهینامه Cleanroom توصیه می شود که مطابق با دستورالعمل طبقه بندی FS 209E و ISO 14644 و استاندارد IEST-RP-CC006.3 انجام شود.

روش های مختلف ساخت اتاق تمیز چیست؟

الف: ساخت معمولی – دیوار گچ با رنگ اپوکسی

ب ساخت مدولار – پانل های پیش ساخته عایق بندی شده با آلومینیوم ، HPL ، GI.

ج روکش روی ساختار موجود – FRP ، PVC ، ورق آلومینیوم

ذرات مجاز در هر طبقه بندی ISO چیست؟

در زیر جدول استانداردهای سیستم اتاق تمیز ISO 14664-1 آمده است.

امیدواریم که در پایان این نگارش که مطالب عنوان شده برای شما مفید بوده باشد و هرگاه نیاز به مشاوره و طراحی و ساخت کلین روم داشته باشید کارشناسان شرکت اندیشگران آماده همکاری با شما هستند.

جالب است بدانید بیش از ۱.۶ میلیون سازمان در سراسر دنیا حداقل یک گواهینامه ISO دریافت کرده اند. از کارخانه های بزرگ بین المللی گرفته تا شرکت های کوچک خدماتی، همه به یک دلیل مشترک به سمت ایزو می روند: اعتماد. ایزو فقط یک مدرک روی دیوار نیست؛ زبان مشترکی است که کیفیت، ایمنی و نظم را بین کسب وکارها و مشتریان تعریف می کند.

در بازار رقابتی امروز، مشتری ها و حتی کارفرماها قبل از همکاری می پرسند: «آیا ایزو دارید؟» چون ایزو نشان می دهد فرآیندها استاندارد شده، ریسک ها مدیریت شده و کیفیت اتفاقی نیست. اگر شما هم می خواهید بدانید ایزو دقیقاً چیست، چه کاربردی دارد و چطور می توان آن را دریافت کرد، ادامه این راهنما دید روشنی به شما می دهد.

گواهینامه ISO چیست و چه کاربردی دارد؟

گواهینامه ISO تأیید می کند که یک سیستم مدیریت، فرایند تولید ، خدمات یا روش مستند سازی کلیه الزامات استاندارد سازی و تضمین کیفیت را دارد. ISO (سازمان بین المللی استاندارد سازی) یک سازمان بین المللی مستقل و غیر دولتی است که استانداردهایی را برای اطمینان از کیفیت، ایمنی و کارایی محصولات، خدمات و سیستم ها تدوین می کند.

گواهینامه های ایزو در بسیاری از زمینه های صنعت وجود دارد، از مدیریت انرژی و مسئولیت اجتماعی گرفته تا تجهیزات پزشکی و مدیریت انرژیهای نوین. استانداردهای ISO برای اطمینان از سازگاری ایجاد گردیده است. هر گواهینامه دارای استانداردها و معیارهای جداگانه ای است و به صورت عددی طبقه بندی می شود. به عنوان مثال، گواهینامه ISO که در حال حاضر در Mead Metals برگزار می کنیم ، ISO 9001: 2015 است.

استاندارد ISO 14644 در صنایع دارویی استفاده می شود و همچنین روش استاندارد کلاس اتاق تمیز را بیا ن میکند.

عددی که بعد از ISO ظاهر می شود، استاندارد را طبقه بندی می کند. تمام استانداردهای خانواده ISO 9000 به مدیریت کیفیت اشاره دارد. ISO 9001 از شناخته شده ترین استاندارد های ISO است و معیارهای رعایت تعدادی از اصول مدیریت کیفیت را تعریف می کند. به مشاغل و سازمانها کمک می کند تا کارآیی بیشتری داشته و رضایت مشتری را بهبود بخشند.

شماره نهایی در یک گواهینامه ISO به نسخه استانداردی است که رعایت می شود و توسط سال تقویمی این استانداردها نشان داده می شود. 2015 پنجمین نسخه ISO 9001 است. این در سپتامبر 2015 راه اندازی شد و فرایندهای خود را برای مطابقت با مشخصات جدیدترین نسخه به روز کرده است.

صدور گواهینامه ISO 9001 به چه معناست؟

اگر سازمانی خود را “دارای گواهینامه ISO 9001” معرفی کند ، این بدان معناست که سازمان شرایط تعیین شده تحت ISO 9001 را برآورده کرده است. ایزو 9001 از سازمانها می خواهد که یک سیستم مدیریت کیفیت را تعریف و دنبال کنند که هم مناسب و موثر باشد و هم چنین آنها را ملزم به شناسایی زمینه های بهبود و اقدام به سمت آن پیشرفت ها می کند.

در نتیجه، به طور معمول قابل درک است که سازمانی که ادعای گواهینامه ISO 9001 را دارد، سازمانی با محصولات و خدمات مطابق با استانداردهای کیفیت است.

برای فروش به صنایع خاص، داشتن گواهینامه ISO 9001 الزامی است – صنعت خودرو نمونه مشهوری است.

استانداردهای ISO به ما طرحی از آنچه باید در هر سفارش انجام شود ، داده اند. ما استانداردهایی را که باید رعایت شوند می دانیم و ابزارهای لازم را برای اطمینان از کیفیت ، ثبات و ایمنی در اختیار داریم. آنچه که ما انجام می دهیم ، چگونگی بررسی کیفیت و آنچه از ما لازم است ، توسط ISO ارائه شده است.

استانداردهای صدور گواهینامه ISO همچنین به مرتبط بودن محصولات و خدمات ما کمک می کند. وقتی استانداردها تغییر می کنند، ما همراه آنها تغییر می کنیم. وقتی با مشتریان جدید کار می کنیم ، جزئیات گواهینامه خود را برای آنها ارسال می کنیم تا بدانند که انتظار دارند استانداردهای ISO برآورده شود.

فرایند صدور گواهینامه ایزو به صورت آنلاین

امروزه برخلاف گذشته، فرایند اخذ ایزو می تواند به صورت آنلاین و غیرحضوری انجام شود. در این روش، ابتدا نوع فعالیت شرکت و استاندارد مورد نیاز مشخص می شود. سپس مدارک اولیه بررسی شده و مستندات موردنیاز آماده می گردد.

پس از آن، شرکت وارد مرحله ممیزی (Audit) می شود که در روش آنلاین معمولاً به صورت بررسی مستندات انجام می شود. اگر الزامات استاندارد رعایت شده باشد، گواهینامه ISO صادر می شود. این روش برای کسب وکارهایی که زمان یا بودجه محدود دارند بسیار مناسب است، اما مهم است که از مراجع معتبر صدور ایزو اقدام شود تا اعتبار مدرک حفظ شود.

مدارک لازم جهت اخذ گواهینامه ISO چیست؟

برای دریافت گواهینامه ایزو، معمولاً مدارک پیچیده ای نیاز نیست. مدارکی مانند روزنامه رسمی شرکت، اساسنامه، اطلاعات هویتی مدیرعامل، حوزه فعالیت شرکت و فرم های مربوط به فرآیندها موردنیاز هستند.

در برخی استانداردهای تخصصی تر، مستندات فنی یا گزارش های عملکرد نیز درخواست می شود. نکته مهم این است که مدارک باید با فعالیت واقعی شرکت همخوانی داشته باشند، زیرا در صورت ممیزی دقیق، مغایرت ها می تواند باعث رد درخواست شود.

شرایط گرفتن ایزو چیست و چه کاربردی دارد؟

شرایط گرفتن ایزو بیش از آنکه سخت باشد، نیازمند نظم و تعهد است. شرکت باید فرآیندهای مشخص، مسئولیت های تعریف شده و حداقل ساختار سازمانی داشته باشد.

برخلاف تصور عموم، حتی شرکت های تازه تأسیس یا کوچک هم می توانند ایزو بگیرند، به شرطی که استاندارد انتخاب شده متناسب با سطح فعالیت آن ها باشد. رعایت الزامات استاندارد و آمادگی برای ممیزی، اصلی ترین شرط دریافت ایزو است.

انواع ایزو چیست و چه معنی دارد؟

در اینجا 10 استاندارد ISO و معنی آنها برای تجارت شما آورده شده است.

1. ISO 9000 – مدیریت کیفیت

کیفیت برای ادامه رقابت در هر صنعتی حیاتی است. خانواده ISO 9000 استاندارد مدیریت کیفیت است و از برخی از شناخته شده ترین استاندارد های ISO تشکیل شده است.

استانداردهای کیفیت ISO شرکت ها را راهنمایی می کند و آنها را به ابزارهای لازم برای بهبود مستمر کیفیت و اطمینان از برآورده شدن همیشه خواسته های مشتری مجهز می کند. ISO 9001: 2015 تنها استاندارد در این رده است که می توانید به آن گواهینامه بدهید و معیارهای سیستم مدیریت کیفیت را تعیین می کند.

بیش از یک میلیون سازمان در بیش از 170 کشور جهان دارای گواهینامه ISO 9001 هستند.

2. ISO / IEC 27000 – سیستم های مدیریت امنیت اطلاعات

با افزایش سریع تهدیدات سایبری، امنیت اطلاعات در کانون توجه جهانیان است. دسته 27000 استاندارد، ایمنی دارایی های اطلاعاتی را تضمین می کند.

این استانداردها به سازمان ها کمک می کنند تا امنیت دارایی هایی مانند مالکیت معنوی، داده های مالی و کارمندان و اطلاعاتی را که برای اشخاص ثالث محرمانه است ، مدیریت کنند. ISO / IEC 27001 محبوب ترین استاندارد در این گروه است و مشخصات مربوط به اجرای سیستم مدیریت امنیت اطلاعات (ISMS) را بیان می کند. 33،290 گواهی برای این گواهینامه صادر شده است.

3. ISO 14000 – مدیریت محیط زیست

این یک خانواده استاندارد است که ابزارها و راهنماهای لازم را برای شرکت ها برای مدیریت مسئولیت های زیست محیطی خود فراهم می کند. ISO 14001 و سایر استانداردهای موجود در این گروه بر سیستم های زیست محیطی تأکید دارند.

این استانداردها از ابزارهایی مانند ممیزی، ارتباطات، تجزیه و تحلیل چرخه زندگی و چالش های زیست محیطی استفاده می کنند. این استاندارد بدون توجه به صنعت می تواند توسط هر سازمانی مورد استفاده قرار گیرد. بیش از 300000 گواهینامه ISO 14001 در 171 کشور صادر شده است.

4. ISO 31000: 2018 – مدیریت ریسک

دنیای تجارت امروز مملو از عدم اطمینان است. خطرات پیش روی شرکت ها تأثیر مستقیمی بر عملکرد اقتصادی، شهرت و همچنین نتایج ایمنی و زیست محیطی دارد.

ایزو 31000 را نمی توان برای اهداف صدور گواهینامه استفاده کرد، اما چارچوبی را برای مدیریت خطرات فراهم می کند. این راهنما به سازمانها برای برنامه های حسابرسی داخلی و خارجی ارائه می شود و سازمانها را قادر می سازد تا با تسهیل در شناسایی فرصت ها و تهدیدها به اهداف در یک محیط نامشخص دست پیدا کنند.

سازمان ها می توانند با استفاده از روش های شناخته شده بین المللی برای مدیریت موثر و حاکمیت شرکتی محک بزنند.

5. ISO 50001: 2018 – مدیریت انرژی

ISO 50001: 2018 راهنمایی هایی را برای پیاده سازی سیستم مدیریت انرژی برای شرکت ها فراهم می کند که هدف آن بهبود کارایی در استفاده از انرژی است.

این هدف با کاهش انتشار گازهای گلخانه ای ، اثر انرژی یک سازمان را کاهش می دهد. ایزو 50001 اجباری نیست و بسیاری از سازمان ها آن را فقط برای مطابقت با انتظارات ذینفعان اجرا می کنند. بیش از 20000 گواهینامه با 69٪ افزایش نسبت به سال 2015 برای این استاندارد صادر شده است.

6. ISO 26000: 2010 – مسئولیت اجتماعی

اگرچه نمی توان سازمان ها را با استاندارد ISO 26000 تأیید کرد ، اما این استاندارد راهنمایی در مورد چگونگی پذیرش مسئولیت های اجتماعی توسط سازمان ها را ارائه می دهد. این موضوع مشخص می کند که مسئولیت اجتماعی سازمانها برای ایجاد چارچوبی برای اقدامات موثر چیست.

7. ISO 28000: 2007 – مشخصات سیستم های مدیریت امنیت برای زنجیره تأمین

این استاندارد الزامات مربوط به سیستم مدیریت امنیت را با توجه به یک زنجیره تأمین ذکر کرده است. برای انواع سازمانها قابل استفاده است و در مورد کلیه فعالیتهای کنترل شده توسط شرکتهایی که امنیت زنجیره تأمین را تحت تأثیر قرار می دهند راهنمایی می کند. این در مدیریت زنجیره های تأمین در تولید ، خدمات ، ذخیره سازی و حمل و نقل بسیار مهم است و تاکنون 356 گواهینامه وجود دارد.

8. ISO 37001: 2016 سیستم های مدیریت ضد رشوه

رشوه خواری تهدیدی در دنیای تجارت امروز است. این استاندارد الزامات را تعریف کرده و راهنمایی هایی را برای ایجاد، پیاده سازی و بهبود مستمر سیستم مدیریت ضد رشوه ارائه می دهد. این می تواند یک سیستم مستقل باشد یا در سیستم مدیریت کلی قابل پیاده سازی باشد.

این استاندارد با توجه به رشوه در انواع سازمان ها قابل اجرا است و به جلوگیری، کشف و پاسخگویی به رشوه و مطابقت با قوانین ضد رشوه کمک می کند.

9. ISO 45001 – بهداشت و ایمنی شغلی

صدمات و بیماری های شغلی به دلیل ضعف سلامت ، بازنشستگی پیش از موعد و حق بیمه بالا ، اقتصاد را تحت تأثیر منفی قرار می دهد. برای مدیریت این مشکل ، ISO 45001 را ایجاد کرده است که استانداردهای بین المللی مانند OHSAs 18001 و دستورالعمل های IL-OSH را جایگزین یا در نظر گرفته است. این یک چارچوب برای ایمنی کارکنان ، کاهش خطرات محل کار و ایجاد محیط کار امن تر فراهم می کند.

10. ISO 22000 – سیستم های مدیریت غذا

این استاندارد توسعه و اجرای سیستم مدیریت ایمنی مواد غذایی را تسهیل می کند. این مجموعه شامل استانداردهای وسیعی از جمله 22002 برای تولید مواد غذایی و 22001 برای مواد غذایی و نوشیدنی است. این استاندارد به طور گسترده توسط تولید کنندگان مواد غذایی ، رستوران ها و خدمات حمل و نقل مواد غذایی مورد استفاده قرار می گیرد. تاکنون بیش از 30،000 گواهینامه صادر شده است.

این مقاله توسط کارشناسان شرکت اندیشگران بمنظور آشنایی هرچه بهتر بازدید کنندگان با استاندارد تهیه گردیده است. لذا نظرات ارزشمند شما می تواند ما را در انتخاب بهتر مقالات یاری نماید.

کدام استاندارد ISO برای شما مناسب است؟

انتخاب استاندارد مناسب ایزو کاملاً به نوع فعالیت، اهداف و بازار هدف شما بستگی دارد. در جدول زیر رایج ترین استانداردهای ISO به همراه کاربرد آن ها آورده شده است:

هر کدام از این استانداردها برای گروه خاصی از کسب وکارها طراحی شده اند و انتخاب درست آن می تواند تأثیر مستقیمی بر اعتبار برند شما داشته باشد.

دوره ایزو چیست؟

دوره ایزو به دوره های آموزشی گفته می شود که برای آشنایی مدیران و کارکنان با مفاهیم استانداردهای ISO برگزار می شود. این دوره ها کمک می کنند تا افراد بدانند ایزو فقط یک مدرک نیست، بلکه یک سیستم مدیریتی است.
دوره های ایزو معمولاً شامل آموزش مفاهیم پایه، الزامات استاندارد، نحوه پیاده سازی و آمادگی برای ممیزی هستند. شرکت در این دوره ها به ویژه برای مدیران کیفیت و نماینده مدیریت بسیار مفید است.

مزایای اخذ ایزو چیست؟

اخذ ایزو مزایای متعددی دارد که مهم ترین آن ها افزایش اعتماد مشتریان، بهبود فرآیندهای داخلی، افزایش شانس شرکت در مناقصات و ارتقای برند است.
ایزو کمک می کند خطاها کاهش پیدا کنند، هزینه ها مدیریت شوند و تصمیم گیری ها بر اساس داده و فرآیند انجام شود. بسیاری از شرکت ها پس از دریافت ایزو، رشد قابل توجهی در فروش و اعتبار بازار تجربه می کنند.

اعتبار گواهینامه های ISO

اعتبار گواهینامه ISO به مرجع صادرکننده آن بستگی دارد. گواهینامه هایی که تحت اعتبار نهادهای بین المللی معتبر صادر می شوند، در داخل و خارج از کشور قابل استناد هستند.
برخی گواهینامه ها فقط جنبه تبلیغاتی دارند و برای مناقصات یا همکاری های رسمی پذیرفته نمی شوند. به همین دلیل، قبل از اقدام برای اخذ ایزو، باید حتماً اعتبار مرجع صدور بررسی شود تا مدرک دریافت شده ارزش واقعی داشته باشد.

سخن نهایی درباره ایزو چیست

ایزو فقط یک گواهینامه برای نصب روی دیوار نیست؛ ایزو یعنی نظم در فرآیندها، شفافیت در عملکرد و تعهد به کیفیت. کسب وکارهایی که به صورت اصولی به سمت استانداردهای ISO می روند، در واقع آینده  خود را استاندارد می کنند و مسیر رشدشان را هموارتر می سازند. چه یک شرکت نوپا باشید و چه یک مجموعه باسابقه، انتخاب درست استاندارد ایزو و دریافت آن از مرجع معتبر می تواند نقطه عطفی در اعتبار برند شما باشد. اگر به دنبال اعتمادسازی، توسعه پایدار و حضور حرفه ای تر در بازار هستید، ایزو یک انتخاب هوشمندانه است، نه یک هزینه اضافی.

سوالات متداول iso چیست

۱. ایزو چیست و چرا اهمیت دارد؟

ایزو مخفف International Organization for Standardization است و مجموعه ای از استانداردهای بین المللی را برای بهبود کیفیت، ایمنی و کارایی محصولات و خدمات ارائه می دهد. اهمیت آن در ایجاد اعتماد مشتری، کاهش خطاها و ارتقای فرآیندهای سازمانی است. شرکت هایی که ایزو دارند، فرآیندهای شفاف و کنترل شده ای دارند و این امر باعث افزایش اعتبار و امکان همکاری با سازمان های داخلی و بین المللی می شود.

۲. چطور می توانم گواهینامه ایزو دریافت کنم؟

برای دریافت گواهینامه ایزو، ابتدا باید استاندارد مناسب فعالیت خود را انتخاب کنید، سپس مستندات و فرآیندهای لازم را آماده کنید و در مرحله بعد از طریق یک مرجع معتبر ممیزی انجام شود. پس از تأیید رعایت الزامات استاندارد، گواهینامه صادر می شود. امروزه بسیاری از مراحل می توانند به صورت آنلاین و غیرحضوری انجام شوند، اما همیشه باید از اعتبار مرجع صدور اطمینان حاصل شود.

۳. مزایای اخذ ایزو چیست؟

اخذ ایزو مزایای متعددی دارد که مهم ترین آن ها شامل افزایش اعتماد مشتریان، بهبود کیفیت فرآیندها، کاهش خطا و ریسک، امکان شرکت در مناقصات و ارتقای اعتبار برند است. علاوه بر این، پیاده سازی استانداردهای ایزو باعث نظم دهی داخلی، مدیریت بهتر منابع و تصمیم گیری های حرفه ای در سازمان می شود.

اتاق های تمیز تجهیزات کاملا تخصصی به منظور انجام عملیات ضروری در صنایع مختلف دارا می باشند. کلین روم باید به دور از ذرات معلق و دیگر شرایط نامناسب بوده و کاملا تمیز در اختیار صنایع قرار گیرند. مانیتورینگ اتاق تمیز کار بسیار دقیق و حساسی است و ابزار های خاصی به جهت انجام آن نیاز می باشد.

تعریف مانیتورینگ اتاق تمیز

مانیتورینگ اتاق تمیز را می توان به این صورت تعریف نمود که به منظورتهیه شواهد از وضعیت وعملکرد یک کلین روم یا اتاق تمیز، به صورت مداوم جمع آوری اطلاعات و داده ها با استفاده از اندازه گیری یا مشاهده پارامتر های بحرانی انجام می شود. تمیزی هوای مورد نیاز در اتاق تمیز باید با استفاده از تست های دوره ای و مانیتورینگ مشخص شود. درواقع پایش اتاق تمیز (Clean room validation)  یا کنترل کیفی اتاق تمیز عبارت است از انجام آزمون هایی که طی آن مشخص می شود اتاق تمیز ساخته شده با استاندارد ISO14644 مطابقت دارد یا خیر.

جهت مشخص کردن برنامه مدون تست کلین روم به نکات زیر توجه فرمایید:

• پارامترهایی که باید پایش گردد
• دوره تناوب نمونه گیری
• روش های اندازه گیری، ابزار مورد نیاز، دقت اندازه گیری
• امکانات مورد نیاز جهت ثبت و بایگانی داده های خام
• برنامه موقعیت اندازه گیری شامل مختصات در سه بعد
• شرایط تایید شامل مقادیر هشدار و مقادیر اقدام
• روش های ارزیابی داده مانند روش های آماری و آماده سازی گزارش ها
• ملزومات کالیبراسیون ابزار و عملکرد سیستم ها

مانیتورینگ اتاق تمیز در واقع نظارتی می باشد که بر روی کنترل میزان آلودگی کلین روم ها انجام می شود. این نظارت می بایست طبق استاندارهایی انجام گیرد مثلا در صنعت داروسازی استاندارد ISO14644 مورد توجه قرار می گیرد. در صنعت داروسازی این نوع پایش کلین روم میزان ذراتی که کمتراز یک میکرون هستند را در مقیاس یک فوت مکعب مورد بررسی قرار می دهند. تار موی بدن انسان بین 75 تا 100 میکرون می باشد بنابراین در مانیتورینگ کلین روم ذراتی کوچکتر از نیم میکرون مورد کنترل قرار می گیرند.

انواع پایش در اتاق تمیز

اتاق های تمیز بسته به نوع کاربردی که دارند در روش های مختلفی پایش می شوند. مانیتورینگ کلین روم به موقعیت مکانی و شرایط استفاده از آن بستگی دارد. در طراحی کلین روم ها طرح های خاصی به کار برده می شود که در بعضی نیاز است جریان هوا از حد معمول بالاتر باشد. پس در اتاق تمیز ساخت مهم نیست عاملی که سبب می شود اتاق تمیز در صنایع مختلف قرار گیرد مانیتورینگ کلین روم می باشد که شرایط را برای انجام عملیات خاص فراهم می نماید.

 به صورت کلی دو نوع پایش در کلین روم اجرا می گردد: پایش دائم و پایش دوره ای. در ادامه در رابطه با هر کدام از این پایش ها توضیحاتی داده خواهد شد.

پایش دائم، بر خط یا آنلاین:

با توجه به میزان اهمیت بالایی که پارامتر هایی نظیر دما، فشار هوا و رطوبت دارند؛ غالبا پایش آنها به صورت دائم انجام می شود. پارامتر های ذکر شده علاوه بر این که بر روی آسایش و رفاه افراد تاثیر دارند، تاثیر بالایی در سلامت محصول تولیدی در اتاق تمیز نیز خواهد داشت. به طور مثال رطوبت بالا در کلین روم مخصوص صنایع میکروالکترونیک موجب ایجاد اختلال در فرآیند ساخت می گردد.

پایش متناوب و دوره ای:

در این پایش در بازه های زمانی مشخص و متوالی مجموعه ای از تست ها در اتاق تمیز انجام می شود. شرایطی مانند سرعت هوا در اتاق های تمیز با جریان یکسویه یا دبی حجمی جریان هوا در کلین روم با جریان توربولنت مطابق استاندارد ها در بازه ی زمانی مشخص انجام می شود. تعیین فاصله مانیتورینگ اتاق تمیز توسط کلاس کلین روم انجام می شود

مانیتورینگ و تست شمارش ذرات در کلین روم به منظور تعیین کلاس تمیزی کلین روم و احراز صلاحیت دوباره پس از هر تغییری در اتاق تمیز استفاده می شود. با توجه به اهمیت بالای تست شمارش ذرات در کلین روم پیشنها می کنم مقاله  تست شمارش ذره کلین روم (اتاق تمیز) را مطالعه نمایید.

اتاق‌های تمیز یا کلین روم‌ها بخش‌های مهمی از آزمایشگاه هستند که ورود هر گونه آلودگی به آنها ممنوع است. بدین منظور پوشش و لباس کارکنان در اتاق تمیز باید به‌گونه‌ای باشد که به هیچ عنوان آلودگی را وارد این اتاق استریل شده نکنند. امروزه شرکت‌های تولیدی بسیاری هستند که لباس‌های مخصوص اتاق تمیز را تولید می‌کنند. با این حال چیزی که بیشترین اهمیت را دارد، طریقه استفاده از این لباس‌ها است. در ادامه به اصول و نکات لباس‌هایی می‌پردازیم که کارکنان این بخش‌ها ملزم به پوشیدن آنها هستند.

کلین روم چیست؟

کلین روم یا اتاق تمیز به اتاقی گفته می‌شود که در آزمایشگاه‌ها یا کارخانه‌ها ساخته می‌شود و در آن از موادی که نباید با هیچ گونه ماده دیگر تماس داشته باشند ساخته یا نگهداری می‌شوند. این مواد ممکن است فرآورده‌های استریل باشند که ورود هر نوع جسم خارجی به آنها ممکن است باعث به وجود آمدن مشکل شود.

این مقاله را نیز مطالعه نمایید: اصول طراحی اتاق تمیز و کلین روم

پوشش و لباس کارکنان در اتاق تمیز باید چگونه باشد؟

اتاق تمیز همان طور که از نام آن پیداست، باید عاری از هر گونه جسم خارجی و باکتری و میکروب باشد. کسانی که موظفند در چنین فضاهایی کار کنند، باید علاوه بر توجه به برخی از قوانین، پوشش خاصی نیز داشته باشند. این پوشش خاص شامل لباس مخصوص کلین روم است که باید در هر بار استفاده کاملاً شسته و ضد عفونی شده باشد و روی آنها از لباس‌های یک بار مصرف استفاده شود.

عینک محافظتی، ماسک، روپوش‌های اورال، دستکش یک بار مصرف استریل، پاپوش یک بار مصرف استریل از جمله لباس‌هایی هستند که باید در کلین روم‌ها از آنها استفاده شود. این لباس‌ها باید به شکلی باشند که اجازه ندهند هیچ گونه پرز یا ذره‌ای توسط شما در فضای کلین روم آزاد شود.

معمولاً افرادی که داخل کلین روم کار می‌کنند باید از کلاه‌های مخصوص استفاده کنند و آقایانی که در این محیط مشغول به کار هستند، تا جای ممکن نباید ریش و سبیل داشته باشند.

اصول پوشش در کلین روم (GMP)

اتاق‌های تمیز با توجه به حساسیت پروژه‌ای که در آن بخش در حال اجرا هست، پوشش‌های مختلفی را می‌طلبند. بر همین اساس کلین روم‌ها به انواع مختلفی تقسیم می‌شوند. کلین روم کلاس A و B ، کلین روم کلاس C و کلین روم کلاس D انواع مختلف کلین روم هستند که پوشش هر یک حساسیت متفاوتی دارد. در ادامه به توضیح هر یک از این موارد خواهیم پرداخت.

کلین روم کلاس A و B

این کلین روم‌ها معمولاً به پروژه‌های مهم و حساسی اختصاص دارند که باعث می‌شود حساسیت در مورد پوشش افرادی که به آنجا وارد می‌شوند، بیشتر از سایر کلین روم‌ها باشد. در اتاق‌های تمیز این کلاس‌ها باید سر کاملاً پوشیده شده و هیچ گونه مو یا ریش و سبیل از پوشش سرو ماسک به هیچ عنوان بیرون نزده باشد.

در این نوع اتاق‌ها باید برای جلوگیری از ریختن ذرات عرق از ماسک استفاده کرد و برای محافظت چشم‌ها و همچنین نیفتادن مژه‌ها از عینک مخصوص استفاده شود. آستین‌های لباس‌های یکبار مصرف کلین روم باید داخل دستکش‌های لاتکس استریل شد و همچنین پاچه‌های شلوار توسط پاپوش‌ها کاور شوند.

کلین روم کلاس C

حساسیت نسبتاً کمتری در پوشش و لباس کارکنان در اتاق تمیز این کلاس نسبت به کلاس A و B وجود دارد. مو، ریش و سبیل در این کلاس‌ها باید پوشانده شوند، لباس‌ها کاملاً پوشانده باشند و از کفش‌های مناسب ضد عفونی شده استفاده شود. این لباس‌ها نیز باید به‌گونه‌ای باشند که هیچ پرزی را به کلین روم اضافه نکنند.

کلین روم کلاس D

در این کلین روم‌ها باید ریش‌ها و موها به‌منظور نریختن مو در محیط اتاق تمیز پوشانده شوند. همچنین باید از لباس محافظ و پوشاننده کفش نیز برای عدم انتقال آلودگی به محیط داخلی کلین روم استفاده شود.

این مقاله را نیز مطالعه نمایید: الزامات کلین روم یا اتاق تمیز چیست؟

لباس کلین روم باید چه ویژگی‌هایی داشته باشد؟

لباس‌هایی که در کلین روم و زیر لباس‌های پارچه‌ای یا پلاستیکی محافظ پوشیده می‌شوند، باید کاملاً تمیز و ضد عفونی شده باشند و قابلیت قرار گرفتن در اتوکلاو را داشته باشند.

نکاتی در مورد لباس کلین روم

• اولین و مهم‌ترین نکته در مورد لباس کلین روم این است که به هیچ عنوان نباید با لباسی که از آن در بیرون از آزمایشگاه استفاده شده است، وارد اتاق تعویض لباس کلین روم شد.
• نکته دیگر این است که در کلین روم‌های با حساسیت بالا باید لباس‌های پرسنل به طور مرتب تعویض شوند و این تعویض لباس حتماً باید در هر شیفت انجام شود.
• دستکش‌های لاتکس باید به طور مرتب ضدعفونی شوند
• و به هیچ عنوان با لباس یا پوشش‌های پایی که داخل کلین روم استفاده شوند، نباید به خارج از آن محیط رفت و آمد کرد.
• و غیره

این موارد مهم‌ترین نکاتی هستند که در رابطه با پوشش اتاق تمیز باید رعایت شوند.

نکات بهداشتی در اصول GMP

طبق اصول بهداشتی GMP باید نکاتی در مورد بهداشت پوشش و لباس کارکنان در اتاق تمیز رعایت شوند. در ادامه بخشی از این موارد را ذکر کرده‌ایم:

1. لباس‌های پرسنل باید لباس‌های یک بار مصرف صنعتی باشند و در هر بار استفاده تعویض شوند. همچنین لباس‌های محافظ یک بار مصرف دیگری نیز باید در اتاق تعویض لباس کلین روم برای افرادی که به‌عنوان بازدید کننده به کلین روم وارد می‌شوند، وجود داشته باشد. با این کار باید تضمین شود که تحت هیچ شرایطی هیچ گونه پرز یا الیافی به داخل اتاق تمیز وارد نخواهد شد.
2. استفاده از ساعت و جواهرات و… در اتاق تمیز ممنوع است. به همین جهت باید کمد، کشو، صندوقچه یا هر مکان دیگری برای نگهداری این اشیا قیمتی در اتاق تعویض لباس وجود داشته باشد.
3. تعویض لباس باید به شکلی باشد که هیچ گونه آلودگی ایجاد نشده و لباس‌ها آلوده نشوند.
4. پاپوش‌ها و کفش‌ها باید به شکلی باشند که الیافی روی آنها وجود نداشته باشد.
5. دستکش‌ها به صورت مرتب باید ضد عفونی شوند و پاپوش‌ها نیز در صورت رفتن به نقاط دیگر یا استفاده از سرویس بهداشتی باید به طور کامل تمیز و ضد عفونی شوند.
6. همه مناطقی که به هر شکلی به اتاق تعویض لباس منتهی می‌شوند، باید مرتباً تمیز شده و ضد عفونی شوند.

با رعایت این موارد معمولاً هیچ ماده اضافه‌ای به محیط اتاق تمیز وارد نخواهد شد.

سخن آخر

کلین روم‌ها نقاطی هستند که به‌منظور حفاظت از مواد حساس و استریل و آزمایش‌هایی با کیفیت و اهمیت بالا هستند. به همین دلیل است که مطابق آنچه گفته شد، پوشش و لباس کارکنان در اتاق تمیز باید عاری از هر گونه آلودگی یا جسم خارجی باشد. زیرا حتی پرز یا الیاف ممکن است در نتیجه آزمایش یا در روند تولید تاثیر منفی بگذارند.

این مقاله را نیز مطالعه نمایید: قیمت هر مترمربع کلین روم

اتاق توزین یا نمونه برداری از جمله امکاناتی محسوب می‌شود که در هر آزمایشگاهی وجود آن الزامی و ضروری است. استفاده از اتاق‌های توزین مزیت‌هایی دارد که ایمنی کار را بالا می‌برد. در ادامه با توجه به لزوم استفاده و به کار گیری این اتاق‌ها به اتاق نمونه برداری، انواع آن و مزیت‌هایش خواهیم پرداخت. شرکت اندیشگران جامع صنعت ایرانیان دارای سال ها تجربه در زمینه طراحی و ساخت کلین روم و تجهیزات اتاق تمیز و اتاق توزین می باشد.

اتاق توزین چیست؟

اتاق توزین جهت ایجاد محیطی تمیز به کار می‌رود که علاوه بر نمونه از شخص کاربر نیز در برابر هر گونه آلودگی، گرد و غبار محافظت کرده و از انتشار ذرات معلق در هوا در خارج از اتاق نیز جلوگیری می‌کند. در حقیقت این اتاق برای محافظت از کاربر، نمونه و محیط پیرامون آن به کارگرفته می‌شود.

هر کارخانه داروسازی باید منطقه‌ای برای انجام نمونه برداری و انتقال آن به ظروف تمیز داشته باشد که با نام‌های اتاق توزین، نمونه برداری، مرکزی، دارویی، محل توزیع، تقسیم بندی و … شناخته می‌شود.

کاربرد اتاق توزین یا اتاق نمونه برداری چیست؟

اتاق‌های توزین کاربردهای متنوعی دارد که به شرح زیر است.

• عملیات جداسازی مایعات و پودرها
• فرایند پر کردن مخازن از مواد اولیه
• عملیات پر کردن و تخلیه راکتورها، گرانول سازی، خشک کردن و …
• عملیات الک و غربال کردن
• عملیات توزین در آزمایشگاه‌ها و شرکت‌های داروسازی
• عملیات توزیع مواد، آسیاب کردن و …از جمله کاربردهای مهم این اتاق‌ها محسوب می‌شوند.

این اتاق‌ها در آزمایشگاه‌ها، کارخانه‌ها و شرکت‌های داروسازی، بیمارستان، هوافضا، تولید محصولات بهداشتی، صنایع غذایی و اپتیک کاربرد دارند.

نحوه کار اتاق توزین یا اتاق نمونه برداری

دمش هوا از فیلتر هپای که در سقف این اتاق قرار دارد از بالا به پایین در جریان است. به منظور مکش هوا از بیرون به داخل اتاق نمونه برداری فشار هوا در این اتاق‌ها در حدود منفی 10 تا 30 پاسکال صورت می‌گیرد. ذرات معلق که از نمونه در هوا وجود دارد به سمت پیش فیلتر G4 در انتهای اتاق هدایت می‌شود.

هوای بیرون از طریق فیلتر کیسه ای F9F8 به سمت داخل اتاق جذب شده و جریان هوا توسط موتور فن رادیال ایجاد می‌شود. هوای موجود در اتاق به میزان 10 تا 30 درصد پس از آنکه از فیلتر هپا عبور کند تخلیه می‌شود و در حدود 70 تا 90 در صد از جریان هوا از فیلتر هپا موجود در سقف عبور می‌کند.

مزیت‌های اتاق توزین چیست؟

وجود اتاق‌های توزین شرایطی را ایجاد می‌کند که ضمن بالا بردن ایمنی نمونه، ایمنی کار و کاربر را نیز بالا می‌برند. مزیت‌های استفاده از این اتاق به شرح زیر است.

• عدم انتشار ذرات معلق در اتاق به واسطه وجود ایجاد فشار منفی در آن
• تسویه و خروج هوا از اتاق نمونه برداری توسط فیلترها به صورت کامل تا پیوسته با سرعت 0.3 تا 0.55 متر بر ثانیه
• ایجاد کلاس A_GMP
• تأمین روشنایی برای انجام کار به میزان 500 لوکس
• مجهز بودن به سیستم اعلام پرشدگی فیلترها از قبیل پیش فیلتر، کیسه‌ای و هپا که از مهم‌ترین مزیت اتاق‌های توزین است.

تجهیزات سفارشی اتاق توزین

تجهیزات سفارشی که به این اتاق‌ها می‌توان اضافه کرد شامل موارد زیر هستند.

• تأمین روشنایی بیش از 500 لوکس
• مانیتورهای مخصوص نمایش فشار منفی اتاق نمونه برداری
• پرده PVC برای افزایش کیفیت جریان هوا موجود در اتاق نمونه برداری
• مانیتورهای مخصوص برای نمایش پرشدگی فیلترها همراه با گراف
• سیستم هوشمند برای افزایش دور موتور به نسبت پرشدگی فیلترها که به صورت خودکار کار می‌کند.

کلام آخر

شرکت جامع صنعت ایرانیان با متخصصان ماهر در زمینه اجرای اتاق تمیز آماده همکاری می باشد. اتاق توزین از جمله امکاناتی است که هر شرکت دارو سازی، تولید کننده محصولات آرایشی و بهداشتی، صنایع غذایی و … به آن نیاز دارد و از ملزومات غیر قابل حذف این کارخانه و شرکت‌ها محسوب می‌شود. اتاق توزین که با نام اتاق نمونه برداری و اسامی دیگری شناخته می‌شود به گونه طراحی شده که ایمنی کار را افزایش می‌دهد و از کاربر، نمونه و محیط پیرامون محافظت می‌کند. از این رو در متن بالا به مزیت‌های این اتاق‌ها، ویژگی‌ها و تجهیزات جانبی آن پرداختیم.

رختکن در اتاق تمیز از اهمیت بسیار زیادی برخوردار است چرا که کارکنان کلین روم ها قبل از ورود به داخل کلین روم از این اتاق ها عبور می کنند. رختکن ها که خود اتاق های مخصوصی هستند نیازمند تجهیزات خاصی هستند که حتما باید با این تجهیزات و نحوه نصب آنها آشنایی کاملی داشته باشید. رختکن در اتاق تمیز ویژگی های بسیار زیادی دارد که در این مطلب قصد داریم کمی بیشتر درباره آنها صحبت کنیم و اطلاعات جامع و کاملی را در اختیار شما قرار دهیم. پس اگر شما هم علاقه مند هستید تا با رختکن های مخصوص اتاق تمیز و کاربردهای مختلف آنها آشنا شوید به شما پیشنهاد می کنیم ادامه این مطلب را با دقت مطالعه کنید.

اهمیت رختکن در اتاق تمیز

رختکن در اتاق تمیز یکی از مهم ترین بخش های هر کلین روم می باشد که باید به صورت فیزیکی از فضای داخلی اتاق تمیز جدا شود. طراحی این اتاق ها به شکل بسیار خاص و منحصر به فرد می باشد و همین عامل نیز باعث می شود تا اکثر صنایع و کسب و کارهای مختلف به دنبال تیم های حرفه ای برای طراحی و ساخت رختکن در اتاق تمیز باشند.
یکی از مهمترین دلایلی که امروزه از رختکن های مخصوص در کلین روم ها استفاده می شود این است که میزان آلودگی میکروبی که معمولا توسط لباس های محافظ منتقل می شوند را به حداقل برسانید و شرایط بهداشتی بهتری را در کلین روم ها فراهم کنید.
محیطی که در آن تعویض لباس کارکنان صورت می گیرد از اهمیت بسیار زیادی برخوردار است و باید دارای شرایط بهداشتی خاصی باشد. همین عامل نیز باعث اهمیت هرچه بیشتر نحوه طراحی و ساخت رختکن ها در داخل اتاق های تمیز می شود. عوامل مختلفی وجود دارند که می توانند روی طراحی این رختکن ها تاثیرگذار باشند که در ادامه سعی می کنیم برخی از مهم ترین این عوامل را به شما معرفی کنیم.

ویژگی های رختکن کلین روم

اگر شما هم جز آن دسته از افرادی هستید که قصد ساخت یک کلین روم و رختکن مخصوص به آن را دارید حتما این سوال برای شما نیز به وجود آمده است که رختکن در اتاق تمیز چه ویژگی هایی باشد داشته باشد؟ در پاسخ به این سوال باید گفت که یکی از مهم ترین ویژگی های رختکن اتاق تمیز این است که سیستم تهویه آن با استفاده از فیلترهای قدرتمند تهیه شده باشد. یک رختکن در اتاق تمیز باید هوای فیلتر شده ای داشته باشد تا بتواند از نظر بهداشتی شرایط ایده آل تعویض لباس کارکنان را فراهم کند.
نکته مهم در خصوص پیاده سازی تهویه این رختکن ها این است که حتما باید عملکرد آنها به صورت مستقل باشد و ارتباط چندانی با سیستم تهویه کل کلین روم نداشته باشد. هوابند هایی که در این رختکن ها استفاده می شوند نیز باید دارای عملکرد مستقلی باشند تا بتوانند باعث بهینه سازی سیستم تهویه در رختکن ها شوند. امروزه استانداردهای جهانی مختلفی برای ساخت رختکن در اتاق تمیز وجود دارد که شما می توانید از هر یک از این استانداردها برای ساخت رختکن های مورد نیاز خود استفاده کنید.

تجهیزات مورد نیاز برای رختکن های اتاق تمیز

یکی از مهم ترین تجهیزاتی که در زمان ساخت رختکن در اتاق تمیز باید حتما آن را تهیه کنید سیستم تهویه می باشد که در بخش قبلی به صورت کامل در خصوص آن صحبت کردیم. از دیگر تجهیزاتی که در این رختکن ها به آن نیاز دارید یک سیستم شستشوی دست ها و بدن می باشد که باید آن را به صورت کامل پیاده سازی کنید تا امکان شستشوی بدن برای کارکنان اتاق تمیز وجود داشته باشد. استفاده از کف های اپوکسی در طراحی و ساخت رختکن در اتاق تمیز به شما این امکان را می دهد تا انعطاف پذیری رختکن ها را افزایش داده و در نتیجه انتظار عملکرد بهتری را از آنها داشته باشید. بنابراین توصیه ما به شما این است که از اپوکسی برای ساخت کف های این رختکن ها استفاده کنید. یکی از ویژگی های مهم کف های اپوکسی برای کف رختکن ها این است که این محصولات راحت تر از سایر کفی ها نصب می شوند و در نتیجه خرید و استفاده از آنها می تواند برای شما بسیار مفید و کاربردی باشد.

هزینه ساخت رختکن در اتاق تمیز

افرادی که قصد ساخت رختکن اتاق تمیز را دارند معمولا به دنبال پاسخ سوالات متعددی در خصوص هزینه ساخت این رختکن ها می باشند. یکی از رایج ترین سوالاتی که در این زمینه وجود دارد این است که هزینه ساخت این رختکن ها به چه عواملی بستگی دارد؟ از جمله مهمترین عواملی که می تواند روی هزینه ساخت رختکن در اتاق تمیز تاثیرگذار باشد می توان به جنس و نوع تجهیزاتی که برای ساخت این رختکن ها استفاده می کنید اشاره کرد. هرچه تجهیزات باکیفیت تر و پیشرفته تری را برای استفاده انتخاب کنید هزینه ساخت این رختکن ها نیز به همان نسبت افزایش پیدا می کند. برند سازنده این تجهیزات نیز می تواند تاثیر زیادی روی هزینه نهایی آنها داشته باشد. کمک گرفتن از تیم های با تجربه و متخصص که تجربه زیادی در ساخت رختکن در اتاق تمیز دارند  می تواند به شما کمک کند تا هزینه های خود را به میزان بسیار زیادی کاهش دهید.

ساخت رختکن اتاق تمیز

امروزه افراد زیادی علاقه مند به طراحی و ساخت رختکن در اتاق تمیز می باشند. اگر شما هم جز این دسته از افراد هستید و به دنبال یک تیم مجرب در این زمینه می باشید به شما پیشنهاد می کنیم حتما از خدمات مجموعه ما در این زمینه بهره مند شوید. ما شرایط بسیار خوبی را برای شما فراهم کرده ایم تا بتوانید به راحتی هرچه تمام رختکن های مورد نیاز خود را در کلین روم ها طراحی کرده و بسازید. هزینه استفاده از خدمات مجموعه ما بسیار مناسب تر از سایر تیم های فعال در این حوزه می باشد و علاوه بر این کیفیت خدمات ما نیز به طور کامل به شما تضمین داده می شود. بنابراین می توانید با خیالی راحت از این خدمات استفاده کرده و از مزایای آن بهره مند شوید.

صحبت پایانی

ساخت رختکن در اتاق تمیز نیازمند رعایت کردن استانداردها و نکات بسیار مهمی می باشد. به همین علت نیز باید از یک تیم متخصص در این زمینه کمک بگیرید. شرکت اندیشگران جامع صنعت ایرانیان با سال ها تجربه در زمینه ساخت کلین روم آماده همکاری در انواع پروژه های اتاق تمیز می باشد. متخصصان این شرکت به روزترین استاندارها را پیاده سازی می نمایند.

تی مخصوص اتاق تمیز یکی از محصولات بسیار کاربردی است که می توان از آن برای تمیز کردن اتاق تمیز استفاده کرد. این تی ها دارای ویژگی های زیادی هستند که امکان استفاده از آنها در اتاق تمیز را فراهم می کند. همانطور که میدانید تمیز کردن کلین روم از اهمیت بسیار زیادی برخوردار است و به همین علت نیز تی کشیدن در این اتاق ها به شکل درست و با تجهیزات مناسب، بسیار مهم است. ما در این مطلب قصد داریم کمی بیشتر درباره تی مخصوص اتاق تمیز صحبت کنیم و اطلاعات جامع و کاملی را در این زمینه در اختیار شما قرار دهیم.

تمیز نگه داشتن کلین روم

کلین روم معمولا نیازمند محیطی است که از نظر بهداشتی در جایگاه بسیار خوبی قرار داشته باشد. به همین علت است که تمیز نگه داشتن آن از اهمیت زیادی برخوردار است و باید توجه ویژه ای به وسایل نظافتی اتاق تمیز داشته باشید. یکی از مهم ترین لوازمی که در تمیز نگه داشتن کلین روم نقش بسیار مهمی را ایفا می کند تی مخصوص اتاق تمیز است.
 شما با استفاده از این تی ها می توانید به راحتی کف کلین روم خود را از آلودگی های مختلف تمیز کنید. یکی از اشتباهاتی که بسیاری از افراد در خصوص تمیز نگه داشتن کلین روم مرتکب می شوند این است که گمان می کنند اگر به صورت چشمی آلودگی را کف زمین مشاهده نکنند نیازی به تمیز کردن آن وجود ندارد.
 این در حالی است که بسیاری از انواع آلودگی هایی که روی کف سالن کلین روم وجود دارند به هیچ وجه با چشم قابل دیدن نیستند و در صورتی که آنها را تمیز نکنید احتمالا شرایط بهداشتی کلین روم شما دچار مشکل می شود. به همین علت است که به شما پیشنهاد می کنیم حتما به صورت مرتب کلین روم خود را تمیز کنید تا انتظار عملکرد بهتری را از آن داشته باشید.

روش های پاکسازی اتاق تمیز

روش های مختلفی برای پاکسازی اتاق تمیز وجود دارد که شما می توانید از هر یک از این روش ها برای تمیز کردن کلین روم خود استفاده کنید. یکی از روش های تمیز کردن کلین روم ها به صورت دستی است که در این روش شما می توانید از تجهیزاتی مانند تی مخصوص اتاق تمیز، دستمال های مرطوب و … استفاده کنید تا سطوح مختلف کلین روم را تمیز کنید.
 ضد عفونی کردن یکی از روش های پرکاربرد در اتاق تمیز است ولی استریل کردن روشی است که کاربرد بیشتری در کلین روم دارد. عملیات استریل کردن با روش های مختلفی صورت می گیرد که از جمله آنها می توان به گرمای خشک، اتیلن اکساید، اشعه گاما و بخار مرطوب اشاره کرد که هر یک از این روش ها مزایای خاصی داشته و در موارد خاصی نیز مورد استفاده قرار می گیرند.

تفاوت تی مخصوص اتاق تمیز و تی عادی

تی مخصوص اتاق تمیز یک محصول بسیار کاربردی است که می توان از آن برای تمیز کردن کف کلین روم ها استفاده کرد و از مزایای آن بهره مند شد. یکی از مهم ترین سوالاتی که درباره این تی ها به وجود می آید این است که این محصولات چه تفاوتی با تی های معمولی دارند؟
در پاسخ به این سوال باید گفت که تی مخصوص اتاق تمیز دارای مقاومت و کیفیت بالاتری نسبت به تی های عادی است و در نتیجه دیرتر کیفیت خود را از دست داده و طول عمر بیشتری دارد.
 نوع طراحی و متریال هایی که در ساخت این تی ها استفاده شده است به شکلی هستند که آسیب کمتری به آنها وارد می شود و در اثر مواد شیمیایی موجود در کلین روم ها به سادگی کیفیت خود را از دست نمی دهند. ویژگی دیگر تی مخصوص اتاق تمیز این است که به راحتی قابل استریل شدن است و در نتیجه شما برای انجام این کار با مشکل خاصی مواجه نمی شوید.

 تجهیزات تمیزکاری اتاق تمیز

علاوه بر تی مخصوص اتاق تمیز از تجهیزات دیگری نیز برای تمیزکاری کلین روم ها استفاده می شود که در این بخش قصد داریم برخی از مهم ترین این تجهیزات را به شما معرفی کنیم. دستمال اتاق تمیز یکی از مهم ترین این تجهیزات است که نوعی دستمال مخصوص برای تمیز کردن سطوح مختلف موجود در کلین روم ها است.
این دستمال ها قابلیت پاک کنندگی بالایی دارند و به همین علت نیز در کلین روم ها مورد استفاده قرار می گیرند. سطل شستشوی مخصوص کلین روم از دیگر تجهیزات مورد نیاز است که شما می توانید مواد شستشو و آب را داخل آن ترکیب کرده و با استفاده از تی مخصوص اتاق تمیز محل مورد نظر خود را شستشو دهید.
جاروبرقی های اتاق تمیز بیشتر برای جارو کردن و تمیز کردن آلودگی های درشت تر مورد استفاده قرار می گیرند و می توانند برای تمیزکاری کلین روم ها بسیار مفید باشند. توجه داشته باشید که مواد شوینده ای که در کلین روم ها استفاده می شوند نیز مواد مخصوصی هستند که برای تمیزکاری اتاق تمیز طراحی و تولید می شوند. بنابراین حتما باید از این مواد برای تمیز کردن کلین روم ها استفاده کنید.

تفاوت استریل کردن با ضد عفونی

استریل کردن با ضدعفونی کردن تفاوت های زیادی با یکدیگر دارند که در زمان استفاده از تی مخصوص اتاق تمیز برای تمیزکاری کلین روم ها باید توجه ویژه ای به این مسئله داشته باشید. استریل کردن در واقع به فرایندی گفته می شود که در آن تلاش می شود تا میزان میکروب ها و آلودگی های موجود در سطوح مختلف را به حداقل برسانند.
این کار باعث می شود تا حد زیادی از منتشر شدن آلودگی ها و میکروب های مختلف جلوگیری شود و به همین علت است که در کلین روم ها این عملیات جایگاه ویژه ای دارد. ضدعفونی کردن به فرایندی گفته می شود که در آن با استفاده از تجهیزاتی خاصی تمامی میکروب ها به طور کامل از بین می روند. هر یک از این دو عملیات دارای کاربردهای خاصی هستند که بیشتر استریل کردن در محیط کلین روم ها و اتاق تمیز استفاده می شود.

قیمت تی مخصوص اتاق تمیز

عوامل مختلفی وجود دارد که می تواند تاثیر زیادی روی قیمت تی مخصوص اتاق تمیز داشته باشد. برای این که بتوانید این تی های مخصوص را برای کلین روم های خود خریداری کنید باید اطلاعات کاملی درباره قیمت آنها و عواملی که روی قیمت آنها تاثیرگذار هستند داشته باشید. یکی از مهم ترین این عوامل برند سازنده تی مخصوص اتاق تمیز است.
 امروزه برندهای مختلفی وجود دارند در زمینه تولید این تی ها فعالیت دارند. جنس مواد اولیه ای که در تولید و ساخت این محصولات استفاده می شود نیز عامل مهم دیگری است که می تواند در تعیین قیمت این محصولات تاثیرگذار باشد. علاوه بر این به شما پیشنهاد می کنیم تا از فروشگاه های معتبر خرید خود را انجام دهید تا با مناسب ترین قیمت ممکن این تی ها را تهیه کرده و در هزینه های خود صرفه جویی کنید.

نکات پایانی درباره تی مخصوص اتاق تمیز

ویژگی مهمی که تی مخصوص اتاق تمیز دارد این است که می تواند مواد چسبنده ای که به کف اتاق تمیز می چسبند را نیز جدا کرده و تمیز کند. به همین علت نیز شما می توانید با استفاده از این تی ها شرایط بهداشتی بسیار خوبی را برای کلین روم خود فراهم کنید. در استفاده از تی مخصوص اتاق تمیز حتما توجه داشته باشید که مواد شوینده مناسبی را نیز مورد استفاده قرار دهید تا نتیجه بهتری را دریافت کنید. علاوه بر این استفاده از مواد شوینده مناسب باعث می شود تا طول عمر تی های مخصوص کلین روم افزایش پیدا کرده و عملکرد بهتری را نیز داشته باشند.
شرکت اندیشگران جامع صنعت ایرانیان با سالها تجربه در زمینه اجرای اتاق تمیز آماده شروع پروژه های کلین روم می باشد. همچنین جهت مشورت با متخصصین ما در این رابطه می توانید با ما تماس بگیرید.

امروزه در کلین روم ها تجهیزات مختلفی مورد استفاده قرار می گیرد که هر یک از این تجهیزات دارای ویژگی ها و کاربردهای خاص خود هستند. آشنایی با تجهیزات کوالیفیکیشن اتاق تمیز به منظور مجهز کردن کلین روم از اهمیت بسیار زیادی برخوردار است و باید توجه ویژه ای به آن داشته باشید.

شاید برای شما جالب باشد که بدانید امروزه تجهیزات کوالیفیکیشن اتاق تمیز دارای انواع مختلفی هستند و توسط برندهای متفاوتی نیز تولید می شوند. ما در این مطلب قصد داریم کمی بیشتر درباره این تجهیزات صحبت کنیم و به معرفی برخی از آنها بپردازیم. پس ما را در ادامه این مطلب همراهی کنید.

تجهیزات تست و اعتباردهی اتاق تمیز

تست و اعتباردهی اتاق تمیز یکی از مهم ترین عملیات های مورد نیاز در کلین روم ها است. از جمله عملیات هایی که در طول پروسه تست و اعتباردهی اتاق تمیز انجام می شوند می توان به مواردی مانند تست الگوی جریان هوا، تست میزان رطوبت موجود در هوای اتاق تمیز، انواع نمونه های میکروبی، میزان روشنایی، صدا و … اشاره کرد. یکی از کاربردی ترین تجهیزات کوالیفیکیشن اتاق تمیز تجهیزات مربوط به تست و اعتباردهی است.
 دستگاه نمونه برداری میکروبی یکی از این تجهیزات به شمار می آید که همان طور که از نامش پیداست برای نمونه برداری میکروبی در اتاق تمیز استفاده می شود. دستگاه های تست دبی و همینطور شمارش ذرات از دیگر تجهیزات کوالیفیکیشن اتاق تمیز هستند که کاربردهای خاصی در کلین روم دارند. برای محاسبه فشار مورد نیاز کلین روم در پروسه اعتباردهی و تست نیز از دستگاه تست اختلاف فشار استفاده می شود.

دستگاه تست شمارش ذرات

شمارش ذرات موجود در کلین روم از اهمیت بسیار زیادی برخوردار است و به همین علت است که دستگاه تست شمارش ذرات یکی از مهم ترین تجهیزات کوالیفیکیشن اتاق تمیز به شمار می آید. هدف از شمارش ذرات در کلین روم نظارت بر کیفیت هوای داخل اتاق تمیز می باشد. همان طور که می دانید عملکرد سیستم تهویه کلین روم ها برای حفظ شرایط بهداشتی آنها بسیار مهم است و در صورتی که ذرات معلق در هوا به درستی شمارش نشوند مشکلات زیادی در این زمینه به وجود خواهد آمد. امروزه تجهیزات لیزری یکی از بهترین گزینه ها برای تست شمارش ذرات به شمار می آیند که می توانند عملکرد بسیار دقیقی را به شما ارائه دهند. دستگاه های تست شمارش ذرات که در حال حاضر در کلین روم ها مورد استفاده قرار می گیرند دارای صفحات لمسی هستند که به شما کمک می کند تا بتوانید به شکل ساده تری از آنها استفاده کنید.

دستگاه تست نشتی فیلتر

دستگاه تست نشتی فیلتر یکی از تجهیزات کوالیفیکیشن اتاق تمیز است که برای تست و اعتبارسنجی فیلترهای استفاده شده در سیستم های تهویه کلین روم ها مورد استفاده قرار می گیرد. این دستگاه ها امروزه توسط برندهای مختلفی تولید می شوند و دارای ویژگی های زیادی هستند. وجود نشتی در فیلترهای استفاده شده در کلین روم می تواند مشکلات زیادی را به همراه داشته باشد. بنابراین برای اعتبارسنجی اتاق تمیز حتما باید تجهیزات تست نشتی مورد استفاده قرار گیرند. توجه داشته باشید که زمانی که قصد نصب کردن فیلترها را دارید ممکن است به آنها آسیب وارد شود. این آسیب وارد شده نیز در انتها باعث نشتی در فیلترها می شود. به همین علت است که در اعتبارسنجی کلین روم بررسی نشتی فیلترها بسیار مهم است.

دستگاه تست اختلاف فشار از دیگر تجهیزات کوالیفیکیشن اتاق تمیز

یکی از کاربردی ترین تجهیزات کوالیفیکیشن اتاق تمیز دستگاه تست اختلاف فشار است که در کلین روم های با فشار مثبت و منفی به طور گسترده ای مورد استفاده قرار می گیرند. این تجهیزات، مقاومت بالایی در برابر لرزش دارند و همین عامل نیز باعث می شود تا عملکرد دقیقی را در محاسبه اختلاف فشار به شما ارائه دهند. معمولا این دستگاه ها برای کار کردن نیازی به مایع ندارند و بدون مایع نیز می توانند عملکرد بسیار خوبی داشته باشند. دستگاه تست اخلاف فشار را می توان در دمای منفی 70 درجه تا مثبت 60 درجه سانتی گراد مورد استفاده قرار داد و از مزایای آنها بهره مند شد. شاید برای شما جالب باشد که بدانید امروزه می توان از این دستگاه های تست اختلاف فشار در اتاق های ایزوله بیمارستان ها نیز استفاده کرد.

دستگاه تست دما و رطوبت نسبی از کاربردی ترین تجهیزات کوالیفیکیشن اتاق تمیز

اگر با انواع تجهیزات کلین روم آشنایی داشته باشید حتما می دانید که تست دما و رطوبت نسبی با استفاده از دستگاه های مخصوصی صورت می گیرد که قادر هستند تا دما و میزان رطوبت موجود در هوا را با دقت بالایی به ثبت برسانند. با کمک این دستگاه ها شما می توانید اطلاعات مربوط به دما و رطوبت هوا را برای مدت زمان طولانی بسنجید و این اطلاعات را ذخیره کنید. به این ترتیب در آینده می توانید از این اطلاعات استفاده کنید تا میزان دقیق دما و رطوبت موجود در هوای کلین روم را تنظیم کنید. این دستگاه ها دارای ویژگی ها و مدل های مختلف می باشند و اطلاعات مربوط به دما و رطوبت هوا را به شکل های مختلفی به شما ارائه می دهد.

تست و اعتبار دهی اتاق تمیز  با نمونه برداری میکروبی

هدف از تست و اعتباردهی اتاق تمیز با نمونه برداری میکروبی پایش میکروبی است که در کلین روم ها از اهمیت زیادی برخوردار است. در واقع در حین انجام این تست کارشناسان اطمینان حاصل می کنند که در یک محیط مشخص از کلین روم مقدار مشخصی از میکروب های محیطی وجود دارند. اگر با کار در کلین روم آشنایی داشته باشید حتما می دانید که بالا رفتن میزان میکروب های محیطی در یک فضای خاص باعث به وجود آمدن مشکلات متعددی در محاسبات مختلف خواهد شد. پس تست و اعتباردهی اتاق تمیز با نمونه برداری میکروبی از این جهت حائز اهمیت است که به شما کمک می کند تا بتوانید میزان میکروب های موجود در محیط را تنظیم کنید. امروزه تجهیزات مختلفی برای تست و اعتباردهی اتاق تمیز با نمونه برداری میکروبی وجود دارد که شما می توانید از هر یک از این تجهیزات استفاده کنید. از جمله روش های مختلف برای این تست ها می توان به انجام تست ها با استفاده از پلیت گذاری، روش تماسی و روش Air Sampling اشاره کرد که هر یک مزایای خاص خود را دارا هستند و در موارد منحصر به فردی نیز مورد استفاده قرار می گیرند. شرکت اندیشگران جامع صنعت ایرانیان یکی از بهترین شرکت های سازنده اتاق تمیز و تجهیزات کوالیفیکیشن اتاق تمیز می باشد. به منظور دریافت مشاوره از متخصصان شرکت با شما 09129411735 تماس حاصل فرمایید.

کلین روم تجهیزات پزشکی یکی از انواع کلین روم ها و اتاق تمیز است که امروزه برای تولید و ساخت انواع تجهیزات پزشکی مورد استفاده قرار می گیرد. همانطور که می دانید در زمان طراحی و ساخت تجهیزات پزشکی موارد مختلفی باید آزمایش شوند تا از نفوذ انواع میکروب ها به داخل آنها جلوگیری شود و سلامت پزشکان و کادر پزشکی در طول انجام فرایندهای پزشکی حفظ شود. همین عامل نیز باعث می شود تا نحوه طراحی و ساخت کلین روم پزشکی از اهمیت زیادی برخوردار باشد. ما در این مطلب قصد داریم کمی بیشتر درباره اتاق تمیز مخصوص ساخت تجهیزات پزشکی صحبت کنیم و اطلاعات جامع و کاملی را در این زمینه در اختیار شما قرار دهیم.

کلین روم تجهیزات پزشکی چیست؟

امروزه انواع مختلفی از تجهیزات پزشکی تولید شده و مورد استفاده قرار می گیرند که هر یک دارای حساسیت  های مخصوص به خود هستند و نمی توان آنها را در محیط های عمومی یا محیط هایی که میزان آلودگی ها و میکروب های آنها کنترل نمی شود تولید کرد. به همین علت است که کلین روم تجهیزات پزشکی طراحی و ساخته می شود تا بتوان انواع تجهیزات پزشکی حساس را در آنها تولید کرد. از آنجایی که اتاق تمیز مخصوص تجهیزات پزشکی یکی از حساس‌ترین اتاق های تمیز به شمار می آید باید توجه ویژه‌ای به رعایت کردن اصول مختلف در زمان طراحی آن داشت. احراز کیفیت کلین روم ها نیز در این اتاق های تمیز از اهمیت زیادی برخوردار است و حتما باید این اعتبارسنجی ها با بالاترین کیفیت ممکن روی اتاق های تمیز مخصوص تجهیزات پزشکی انجام شود. کلین روم تجهیزات پزشکی باید کاملا استریل باشد تا شرایط خوبی را برای تولید انواع تجهیزات پزشکی فراهم کند.

اهمیت اتاق تمیز تجهیزات پزشکی

ساخت تجهیزات پزشکی به شکلی که کمترین میزان آلودگی را جذب کرده و از انتقال انواع میکروب ها و باکتری ها به بیماران و همین طور کادر پزشکی جلوگیری کنند از اهمیت بسیار زیادی برخوردار است. در چنین شرایطی شما باید از کلین روم تجهیزات پزشکی برای ساخت این تجهیزات استفاده کنید تا بتوانید با استفاده از تجهیزات کلین روم با بالاترین دقت ممکن این موارد را اندازه گیری و تست کنید. بنابراین می توان گفت استفاده از اتاق تمیز و تجهیزاتی که در آن وجود دارد برای ساخت تجهیزات پزشکی بسیار مهم و ضروری است چرا که از انتشار آلودگی های مختلف جلوگیری می کند.

مزایای کلین روم تجهیزات پزشکی

یکی از مهم ترین مزایای کلین روم تجهیزات پزشکی این است که به شما کمک می کند تا بتوانید تجهیزات پزشکی را مطابق با جدیدترین استانداردهای روز دنیا طراحی کنید. علاوه بر این با استفاده از امکانات اتاق تمیز شما می توانید به میزان بسیار زیادی از انتشار انواع آلودگی ها جلوگیری کنید. مزیت مهم دیگر استفاده از امکانات کلین روم تجهیزات پزشکی این است که به شما کمک می کند تا بتوانید هزینه های تولید خود را به میزان زیادی کاهش دهید و در عین حال کیفیت محصولات را نیز بهبود دهید. صرفه جویی در مصرف انرژی را می توان یکی از مهم ترین مزایای کلین روم مخصوص تولید تجهیزات پزشکی به شمار آورد. عامل مهمی که باعث می شود تا امروزه از کلین روم ها برای تولید تجهیزات پزشکی استفاده شود این است که در اتاق تمیز شما می توانید از انتشار عوامل بیماری زا نیز جلوگیری کنید و در نتیجه مشکلی برای تولید انواع تجهیزات پزشکی برای شما به وجود نمی آید.

استانداردهای اتاق تمیز تجهیزات پزشکی

به طور کلی کلین روم تجهیزات پزشکی در کلاس 2 و 3 قرار می گیرد و به همین علت نیز شما باید استانداردهای مربوط به این کلاس های اتاق تمیز را در زمان طراحی و ساخت آنها رعایت کنید. یکی از مهم ترین استانداردها و اصولی که باید در این کلین روم ها رعایت کنید این است که پس از هر پروژه حتما باید عملیات ضدعفونی به طور کامل صورت گیرد.
 دلیل این موضوع وجود باکتری ها و ویروس های خطرناک در کلین روم های مخصوص تجهیزات پزشکی است. استانداردهای مربوط به لباس هایی که باید در این کلین روم ها مورد استفاده قرار گیرند نیز بسیار مهم است. از جمله لباس های مهم مخصوص کلین روم تجهیزات پزشکی می توان به کلاه مخصوص، عینک، ماسک و دستکش مخصوص کلین روم تجهیزات پزشکی، کفش و در انتها روپوش مخصوص اشاره کرد که حتما باید از آنها استفاده کنید.
توجه داشته باشید که تجهیزاتی که در کلاس دو کلین روم تولید می شوند برای بیماران و همین طور پرسنل خطرات زیادی را دارند ولی نکته مهم این است که تجهیزات کلاس 3 می توانند مشکلات بسیار جدی تری را برای سلامت افراد به وجود بیاورند. پس رعایت کردن اصول و استانداردها در این کلین روم ها از اهمیت بسیار زیادی برخوردار است.

تولیداتی که نیازمند کلین روم تجهیزات پزشکی هستند

یکی از مهم ترین محصولاتی که باید در کلین روم تجهیزات پزشکی تولید شود لباس های مخصوص و یکبار مصرف است. این لباس ها باید به شکلی طراحی شوند که آلودگی ها و ویروس ها نتوانند وارد آنها شوند و برای این کار نیز بهتر است که طراحی آنها در اتاق تمیز انجام شود.
 سرنگ و همینطور سوزن مخصوص سرنگ از دیگر محصولات مهمی است که امروزه در کلین روم های پزشکی تولید می شود. شاید برای شما جالب باشد که بدانید سوزن های دندان پزشکی نیز به علت حساسیت بالایی که دارند در کلین روم تجهیزات پزشکی تولید می شوند تا با بالاترین دقت ممکن طراحی و ساخته شوند.
 لوازم جراحی مانند دستکش های مخصوص و همین طور نخ جراحی نیز از جمله مهمترین تولیداتی هستند که نیازمند کلین روم تجهیزات پزشکی می باشند و حتما باید در اتاق های تمیز طراحی و ساخته شوند.

نکاتی مهم درباره طراحی و ساخت کلین روم تجهیزات پزشکی

اولین نکته ای که باید به آن دقت داشته باشید این است که سعی کنید کلین روم تجهیزات پزشکی خود را به شکلی طراحی کنید که آلاینده هایی مانند گرد و غبار، انواع ویروس ها و آلودگی های مختلف را به راحتی حذف کند. برای این کار داشتن یک سیستم تهویه هوشمند از اهمیت زیادی برخوردار است چرا که به شما کمک می کند تا تهویه مناسبی را برای اتاق تمیز تجهیزات پزشکی خود داشته باشید. در طراحی و ساخت این کلین روم ها موقعیت اتاق تمیز و همین طور نوع تجهیزاتی که به کار می رود از اهمیت بسیار زیادی برخوردار است. برای انتخاب تجهیزات کلین روم مخصوص تجهیزات پزشکی به شما پیشنهاد می کنیم حتما ابعاد و اندازه اتاق تمیز را نیز مدنظر قرار دهید. علاوه بر این شما باید با برندهای مختلف سازنده این تجهیزات آشنایی داشته باشید تا بتوانید بهترین برندها را برای خرید محصولات مورد نیاز کلین روم خود انتخاب کنید.

صحبت پایانی

کلین روم تجهیزات پزشکی یکی از انواع کلین روم ها است که برای تولید و ساخت انواع تجهیزات پزشکی از آن استفاده می شود. این کلین روم ها دارای تجهیزات و استانداردهای خاص و منحصر به فردی هستند که در زمان طراحی و ساخت آنها باید توجه ویژه ای به این تجهیزات و استانداردها داشته باشید. تولید و ساخت انواع تجهیزات پزشکی در اتاق تمیز می تواند مزایای زیادی را برای شما داشته باشد که مهمترین مزیت آن حذف انواع آلودگی ها و ویروس ها در طی روند ساخت است.

شرکت اندیشگران جامع صنعت ایرانیان در زمینه طراحی و ساخت کلین روم تجهیزات پزشکی دارای سابقه درخشان است. پروژه های اتاق تمیز تجهیزات پزشکی به صورت صفر تا صدی توسط متخصصان ما انجام می شود.

کلین روم یا اتاق تمیز در واقع یک محیط است که از قسمت‌های دیگر جدا می‌شود تا از نفوذ آلودگی، ذرات معلق و هر نوع عامل مزاحم به آن جلوگیری شود. استفاده از اتاق تمیز برای آزمایشگاه‌ها، بیمارستان‌ها، مراکز ساخت تجهیزات حساس نظامی و کارخانه‌های تولید قطعات ظریف اهمیت زیادی دارد. آگاهی از مراحل ساخت کلین روم برای سازمان‌ها یا مراکزی که قصد سفارش دادن چنین اتاقی را دارند می تواند مهم باشد.

کاربردهای اتاق تمیز

اگر بخواهیم به‌طورکلی حرف بزنیم، هر نوعی از ایزوله‌سازی یا کنترل ممکن است نشانه نیاز به کلین روم باشد اما برای پاسخ به این سؤال نمی‌توان یک جواب سرراست پیدا کرد. ممکن است تصور کنید نیازی به استفاده از اتاق تمیز ندارید اما اگر کمی تحقیق کنید متوجه شوید که این‌طور نیست و یا برعکس این موضوع برقرار باشد. یعنی تصور کنید که باید چنین اتاقی در اختیار داشته باشید اما این‌طور نباشد بنابراین همان‌طور که گفته شد، در درجه اول سعی کنید از افراد کارشناس این زمینه کمک بگیرید.

همچنین سعی کنید صنعتی که در آن فعالیت می‌کنید را به‌خوبی بشناسید. برای این کار الگوبرداری روش خوبی است به این صورت که رقیب‌های خود در بازار یا کسانی که در حوزه شما فعالیت می‌کنند اما بازار متفاوتی دارند را پیدا کنید. بررسی کنید که آیا آن‌ها از چنین چیزی استفاده می‌کنند یا خیر. توجه کنید که این موضوع اصلاً به این معنی نیست که شما هم حتماً به اتاق تمیز نیاز دارید بلکه نشان می‌دهد استفاده از آن‌ها در صنعت شما رواج دارد و ممکن است شما هم به آن نیاز داشته باشید.

دلایل زیادی وجود دارد که ممکن است یک شرکت یا سازمان نیازمند اتاق تمیز باشد. اگر برای مثال درحال تولید چیزی باشید که وجود آلودگی در آن اختلال ایجاد می کند، به‌احتمال زیاد به کلین روم نیاز دارید و اگر مطمئن نیستید می‌توانید با متخصصان این حوزه مشورت کنید. همچنین می‌توانید از لیستی که در ادامه قرار دارد به‌ عنوان کاربرد اتاق تمیز استفاده نمایید.

• شرکت‌های سازنده
• شرکت‌های دارویی
• مراکز پژوهشی
• آزمایشگاه‌های پزشکی
• تولیدکنندگان قطعات الکترونیک
• صنایع هوافضا
• صنعت نانو و نانوتکنولوژی
• سازندگان تجهیزات اپتیک و لنز
• صنایع نظامی

متغیرهایی که در ساخت کلین روم موثر هستند

مراحل ساخت کلین روم نیازمند فاکتورهای زیادی است که به‌عنوان ورودی فرایند ساخت در نظر گرفته می‌شوند. این موارد توسط مشتری و یا مشاوره شرکت سازنده تعیین می‌شود تا هم مشتری نیاز خود را بیان کند و هم سازنده اطمینان یابد که امکان ساخت وجود دارد و نیاز مشتری را برطرف می‌کند. مهم‌ترین عوامل شامل موارد زیر است:

• نوع کاربرد
• تعداد پرسنلی که در ارتباط با اتاق هستند.
• بودجه مشتری
• زمان در دسترس
• تأمین قطعات و ارتباط با تأمین‌کنندگان

مرحله های اساسی طراحی کلین روم

در ساخت یک اتاق تمیز، همان‌طور که قبلاً هم اشاره شد فاکتورها و متغیرهای زیادی تأثیرگذار هستند که هرکدام به‌نوعی بر مراحل ساخت و طراحی اتاق تمیز تأثیر می‌گذارند. به‌عبارت‌دیگر، ساخت اتاق تمیز مانند روش‌های متداول تولید به‌صورت انبوه و بعد فروش نیست بلکه به دلیل هزینه‌های بالا و زیاد بودن متغیرها، تا حدی به‌صورت سفارشی تولید می شود.

منظور از این اصلاح این است که مشتری باید نیاز و مشخصاتی که در نظر دارد را اعلام کند، سپس شرکت‌های سازنده مطابق با خواسته آن‌ها اقدام کنند اما تولید همیشه به این شکل نیست. در نظر داشته باشید که برخی اتاق‌های تمیز می‌توانند در صنایع مختلف استفاده شوند به‌ویژه زمانی که در طراحی آن‌ها کاربردهای عمومی در نظر گرفته شده باشد و صنعتی که از آن استفاده می‌شود به‌صورت خیلی تخصصی نباشد.

با وجود تمام این توضیحات، چند گام اساسی وجود دارد که مراحل ساخت کلین روم را به‌صورت کلی نشان می‌دهد یعنی هر مشخصاتی که وجود داشته باشد، این مراحل دنبال می‌شوند اما مراحل جزئی‌تر تفاوت‌هایی با هم دارند.

ارزیابی چیدمان افراد و مواد

توجه داشته باشید که کارکنان مهم‌ترین منبع آلودگی اتاق تمیز هستند بنابراین نه‌تنها رفت‌وآمد آن‌ها، بلکه ابزار و موادی هم که با خود جابه‌جا می‌کنند باید ارزیابی شود. برای این منظور یک طرح از نحوه حرکت آن‌ها در محیط و مسیرهایی که تردد می‌کنند تهیه می‌شود تا یک طرح به‌صورت اولیه در دسترسی باشد.

تعیین کلاس در مراحل ساخت کلین روم

مهم است که بدانید قرار است در چه نوع محیطی با چه سطحی از تمیز بودن فعالیت کنید. استانداردهای مختلفی وجود دارد که اتاق تمیز را دسته‌بندی یا به‌اصطلاح کلاس‌بندی می‌کنند. نکته مشترکی که در همه آن‌ها وجود دارد این است که این کار بر مبنای میزان آلودگی در واحد حجم است. بنابراین هرکدام از این استانداردها یک نقطه مشترک دارند. طبقه‌بندی به طراحی، ساخت و پس از آن نگهداری و تعمیرات کمک زیادی می‌کند بنابراین باید حتماً کلاس اتاق مشخص شود.

تعیین فشار هوا

هوا بیش از آن چه فکرش را بکنید اهمیت دارد و زیرا حتی یک نسیم ساده می‌تواند ذرات بسیار زیادی را منتقل کند. معمولاً فشار هوا در فضای کنترل شده کمتر از قسمت‌های دیگر است و همین موضوع باعث می‌شود تا هوا به سمت این قسمت حرکت کند. محاسبات مربوط به فشار هوا باعث می‌شود در طراحی تجهیزات و قسمت‌های مربوط به کنترل اختلاف فشار هوا دقت زیادی به خرج داده شود و کلاس مورد نظر حفظ شود.

تعیین جریان گردش هوا در مراحل ساخت کلین روم

جهت جریان برای طبقه‌بندی میزان تمیز بودن هوا اهمیت زیادی دارد زیرا باعث می‌شود برخی عوامل از دست شما خارج شوند. برای این موضوع از کلاس‌بندی استفاده می‌شود به این صورت که بر اساس میزان تغییر جریان هوا در طول هر ساعت، یک استاندارد مشخص تعیین می شود. این استاندارد تعیین می‌کند که اتاق در کدام کلاس قرار می‌گیرد.

تعیین جریان خروجی هوا

درصورتیکه اتاق تمیز به‌صورت استاندارد از قسمت‌های دیگر جدا شود، به دلیل این جداسازی نسبت به محیط اطراف دارای فشار مثبت می‌شود که در نتیجه جریان هوا تمایل به خروج از آن دارد. این هوا می‌تواند از همه‌جا حتی سوراخ در خارج شود بنابراین برای داشتن یک محیط کنترل شده، باید همه قسمت‌های خروج هوا کنترل شود.

تعیین تعادل هوا در مراحل ساخت کلین روم

تعادل هوا، به این معنی است که مثبت یا منفی شدن فشار باعث ایجاد جریان خروجی یا ورودی به فضا نشود. همان‌طور که گفته شد کنترل هوا اهمیت زیادی دارد بنابراین یکی از مهم‌ترین مراحل ساخت کلین روم، بررسی اختلاف بین اندازه فشار هوا است.

ارزیابی و بررسی متغیرهای دیگر

فاکتورهای بسیاری وجود دارند که برای یک طراحی و ساخت مناسب، باید آن ها را درنظر گرفت. این عوامل عبارت‌اند از:

• دما
• رطوبت
• سطوح در دسترس
• تخلیه الکترواستاتیکی
• سطح صدا و ارتعاش

تعیین چیدمان مکانیکی یا فیزیکی سیستم

در چیدمان سیستم عوامل مختلفی تأثیرگذار است که موارد زیر از جمله مهم‌ترین آنها می باشد. برای مثال مورد آخر که مربوط به آب‌وهوا است تعیین می‌کند در ساخت باید چه نوع موادی را استفاده کرد. یا اینکه آیا میزان رطوبت باعث فرسودگی می‌شود؟

• فضای در دسترس
• بودجه
• الزامات فرایند
• کلاس اتاق
• قابلیت اطمینان موردنیاز
• هزینه انرژی
• آب‌وهوای محلی

محاسبات مربوط به گرم‌کردن و خنک‌کردن

کار در چنین فضایی نیازمند گرم‌کردن یا خنک‌کردن است زیرا برای مثال اگر دمای هوا بالا باشد پرسنل نمی‌توانند به‌خوبی کار کنند. از طرف دیگر استفاده از کولر می‌تواند تمام محیط را آلوده کند بنابراین باید یکی از مهم‌ترین مراحل همین مرحله است. بعد از طی شدن تمامی این مراحل، کار ساخت و تحویل به مشتری آغاز می شود.

استانداردهای اتاق تمیز

همان‌طور که قبلاً اشاره شد، یکی از فاکتورهای تأثیرگذار در مراحل ساخت کلین روم استاندارد اتاق است که نشان می‌دهد در واحد حجم وجود چه مقدار ذرات معلق مجاز می باشد. به‌طورکلی 3 روش برای کلاس‌بندی وجود دارد که هرکدام استاندارد خاصی را مبنا قرار می‌دهند. نوع اول، استاندارد شناخته شده و جهانی ایزو است که به ایزو 1 تا ایزو 9 تقسیم می‌شود. نوع دوم، اتاق را بر اساس تعداد ذرات معلق با اندازه مشخص تقسیم می‌کند و به استاندارد FED STD 209E معروف است. در این استاندارد 6 کلاس وجود دارد که عبارت‌اند از:

• 10
• 10
• 100
• 1000
• 10000
• 100000

 روش سوم GMP نام دارد و اتاق‌ها را به دسته‌های A تا D تقسیم می‌کند که نوع A تمیزترین نوع است.

ارزیابی کلین روم

این کار می‌تواند هم‌زمان با مراحل ساخت کلین روم و یا بعد از آن باشد اما اگر مورد دوم باشد باید همواره دوره‌های بازبینی انجام شود تا میزان آلودگی در اتاق تمیز شناسایی شود. این ارزیابی هم کمک می‌کند هزینه‌های ناشی از تمیزکاری جامع کاهش پیدا کند و هم فضا همیشه آماده و در دسترس باشد.

ارزیابی شامل غربالگری انتشار ذرات است تا مشخص شود در درجه اول چه میزان آلودگی در محیط وجود دارد و در درجه دوم جهت حرکت به چه صورت است. این کار با استفاده از تجهیزات مخصوص انجام می‌شود و پس از هر مرحله، میزان تمیز بودن بر اساس یکی از استاندارها (معمولاً ایزو) مشخص می شود.

شرکت اندیشگران جامع صنعت ایرانیان با سال ها تجربه در زمینه طراحی و تولید اتاق تمیز همراه با متخصصان ماهر آماده همکاری در پروژه کلین روم به صورت صفر تا صد می باشد.

واژه اتاق تمیز برای اهالی دنیای داروسازی، مواد بهداشتی و آرایشی و صنایع غذایی و … معمولا آرامش بخش، کلیدی و تاثیرگذار است.

کارخانجات مهمی این موضوع مهم را از ابتدا جدی گرفتند و اصولی و مهندسی شده پیش رفتند. آنها در آینده ای نزدیک جدول زمانی خود شاهد موفقیت و سود نجومی و غیر قابل محاسبه‌ای بودند. این فرایند حس خوب و بی نظیری به سازمان آنها می‌داد.

اما مراکزی که چنین مورد مهمی را رعایت نکردند و از به اصطلاح صرفه جویی در این زمینه خوشحال بودند، خیلی زود متضرر شده و فهمیدند که اتاق تمیز و ملزومات آن چقدر اهمیت دارد.

اتاق تمیز به محیطی اطلاق می‌شود که برای تولید یا تحقیقات علمی و صنعتی در آن فعالیت حرفه‌ای و تخصصی شکل می‌گیرد.

در این محیط مقدار آلاینده‌های زیست محیطی بسیار پایینتر از حد طبیعی در فضای یک محیط بسته است.

آلاینده‌های معمول مانند گرد و غبار، میکروب‌های معلق در فضا و بخار مایعات محیطی میتواند در سطح تخصصی یک مجموعه تولیدی بسیار مهم و حیاتی باشند. به طور دقیق تر اتاق تمیز محیطی با آلایش کنترل شده ذرات معلق در فضا است که در هر متر مکعب آن تعداد معینی ذره وجود دارد.

به طور مثال در ساختار تعریف شده در ۹ISO  برای اتاق‌های تمیز تعداد کمتر از ۳۵ میلیون ذره در هر متر مکعب در نظر گرفته شده است.

اتاق‌های تمیز برای تولید مواد نیمه رسانا مانند ژرمانیوم، سیلیکون یا برای تولید لوازم تکنولوژیک پزشکی و زمینه‌های دیگر که تولیدات مربوط به آنها نیاز به محیطی کنترل شده دارند در نظر گرفته شده و بسیار مفید هستند. جریان هوای هدایت شده به داخل اتاق‌های تمیز توسط دستگاه مخصوص تصفیه و فیلتر می‌شوند و همچنین هوای داخل محیط به طور دایم در چرخش و تصفیه مجدد قرار می‌گیرد و توسط دستگاه‌های تمیزکننده ذرات هوا برد با اثر بر ذرات بسیار ریز میکرونی (HEPA)یا  (ULPA) پردازش می‌شوند تا ذرات ایجاد شده در محیط اتاق تمیز در فیلترها به دام افتاده و تصفیه شوند.

به طور معمول کارکنان و نیروی انسانی از اتاق‌های مخصوص تعویض لباس و گان وارد اتاق تمیز می‌شوند و همواره از لباس‌های مخصوص و پوشیده مانند کلاه و ماسک و دستکش و روپوش و کفش ویژه بسته به طبقه بندی خاص اتاق استفاده می‌کنند. حتی وسایل کار و دستگاه‌های موجود در اتاق تمیز نیز به شکلی طراحی شده‌اند تا کمترین تعداد ذرات معلق در هوا از نتیجه کارشان حاصل شود.

در این میان فقط جنس وسایل مطرح نیست البته بسیار مهم است اما معماری و مهندسی فیزیکی محیط نیز در این میان بسیار مهم است و تاثیرگذار.

اتاق تمیز، اتاق استریل نیست!

باید در نظر داشته باشیم که اتاق تمیز محیط استریل نیست و الزاماً به دلیل تعداد کنترل شده ذرات معلق در هوای محیط، اتاق تمیز نامیده می‌شود. این ذرات توسط دستگاه شمارنده این ذرات قابل اندازه گیری هستند و استریل بودن محیط آداب و مراحل خاص خودش را دارد و نباید در ذهن سنتی کارکنان این موضوع نقش ببندد که این فیلترها خود به خود باعث استریل بودن یا شدن اتاق هم می‌شوند، بنابراین همیشه رعایت پروتکل‌ها حیاتی و مهم هستند.

از نظر جریان هوا میتوان اتاق‌های تمیز را به دو دسته کلی تقسیم نمود: 1 -اتاق تمیز با جریان لامینار (یک سویه)،  2 -اتاق تمیز با جریان غیر لامینار (غیر یک سویه)

انتخاب نوع جریان اتاق تمیز با توجه به کلاس اتاق تمیز و کاربرد اتاق تمیز مورد نظر صورت می‌گیرد. اتاق‌های تمیز با جریان لامینار یا یک سویه کلاس بالاتر و یا به عبارتی اتاق تمیز با درجه تمیزی بالاتری را فراهم می‌سازند در نتیجه در صنایع حساس تر به آلودگی‌های ذره‌ای و میکروبی از این نوع اتاق تمیز استفاده می‌کنند.

بعضی از اتاقهای تمیز دارای فشار مثبت هوا هستند و در این موارد در صورت وجود هرگونه درز و شیار در محیط اتاق تمیز به هوای بیرون، هوا از محیط اتاق تمیز خارج میشود و با این فشار مثبت هوا، از ورود هوای بیرون از این شیارها به داخل اتاق پیشگیری صورت می‌گیرد.

برخی اتاق‌های تمیز نیز به دستگاه‌های ویژه کنترل رطوبت هوا مجهز هستند که تلاش می‌کنند تا در موارد مورد نیاز رطوبت محیط را پایین نگه دارند. اتاق‌های تمیز در هر رده بنا بر تعریف اولیه و مشخص باید دما، رطوبت، فشار و ذرات معلق را پایش کنند.

 رده بندی اتاق تمیز

اتاق تمیز بر اساس تعداد و حجم ذرات معلق در هر واحد از هوا در کلاس‌های مختلف طبقه بندی می‌شوند. اعداد بزرگی مانند کلاس 1۰۰ یا کلاس 1۰۰۰ مربوط به سیستم آمریکایی رده بندی هستند و اجازه حضور ذرات با سایز ۰٫۵ میکرومتر یا بزرگتر را در هر فوت مکعب نمی‌دهند.

این نوع استاندارد آمریکایی اجازه درج بالاتر را می‌دهد پس می‌توان پیشبینی کرد که ممکن است کلاس 2۰۰۰ نیز پدید آید.

اعداد کوچکتر به سیستم بین المللی ایزو 1-1۴۶۶۴ مربوط می‌شوند که از سیستم لگاریتم اعشاری برای تعیین تعداد ذرات معلق در هوا استفاده می‌کنند که از پایه ۰٫1 میکرومتر آغاز می‌شوند و برای نمونه اتاق تمیز کلاس ۵ در بیشترین تعداد مجاز آن دارای 1۰۰٬۰۰۰ عدد ذره هستند. هر دو این استانداردها یک رابطه معکوس دوطرفه بین تعداد و اندازه ذرات معلق در هوا ایجاد کرده‌اند.

اتاق تمیز در ایران

اتاق تمیز در ایران در صنایع داروسازی، تجهیزات پزشکی، صنایع خودرویی، کامپیوتر، صنایع فضایی، صنایع غذایی، صنایع لبنی، صنایع اپتیک، ساخت دی وی دی و الکترونیک، صنایع نانو تکنولوژی و بسیاری صنایع دیگر استفاده می‌شود.

بزرگان حوزه اتاق تمیز و تجهیزات آن نگران و هیجان زده از هجوم ربات‌ها به بورس اتاق تمیز در 2022 هستند.

به گزارش اندیشگران، وب سایت تحلیلی اینداستریال آی تی، به تازگی خبری درباره نقش ربات‌ها در اتاق تمیز منتشر کرده است.

بر این اساس پیش بینی می‌شود ربات‌ها به طور کامل اداره اتاق تمیز در خطوط تولید داروسازی یا سنایع غذایی تا سال 2027 را در اختیار بگیرند.

در این خبر از تحلیل جامع بازار روبات اتاق تمیز در سال 2022 تا پایان سال 2027 با شما خواهیم گفت.

شرکت‌های بزرگ در حوزه تاسیس و استانداردسازی اتاق تمیز برای اطمینان از ایمنی نیروی انسانی به سمت روبات‌های اتاق تمیز روی می‌آورند.

علاوه بر این، افزایش تقاضا و فروش ربات‌های مشارکتی، در نتیجه صنعتی شدن و جهانی شدن این حوزه، باعث رشد بازار شده است.

این گزارش خبری اشاره‌ای گذرا دارد به بازار تولید و فروش ربات اتاق تمیز و تحلیلی جامع از بازار جهانی اتاق تمیز که تحت تاثیر ربات‌ها قرار گرفته است.

بازار ربات در اتاق تمیز تا حدی خوش بینانه در نظر گرفته شده که گمان می‌رود رشدی بالای 11 درصد در بورس آمریکای شمالی داشته باشد.

بسیاری از سهامداران در حوزه انرژی‌های نوین، اتاق تمیز، صنایع داروسازی و غذا بر این باورند که با توجه به تحلیل کارشناسان، سال 2022 سال مثبت و خوبی خواهد بود.

رشد ارزش سهام در بخش اتاق تمیز به خاطر حضور ربات‌ها می‌تواند برای کسب و کارهای نوفناورانه نیز جذاب باشد.

شرکت‌های پیشرو آماده فتح میدان

برخی از شرکت های کلیدی ربات اتاق تمیز عبارتند از شرکت فعال و تاثیرگذار ABB، مجموعه مدعی و پیشروی یاسکاوا، فانوک، صنایع سنگین کاوازاکی، اپسون، میتسوبیشی الکتریک، دنسو، فوجی کوشی، ربات یونیورسال، آیرو تک، کومائو، تکمن ربات و ریتینک ربات.

بیشتر از 4 ماه از معرفی نوع پیشرفته ربات هوشمند تمیز کننده سطوح و پنجره شیائومی نمی‌گذرد و البته این محصول در حوزه صنعتی حرف زیادی برای گفتن نداشت اما جرقه‌ای بود در ذهن کسب و کارهای نوفناورانه تا شاید نوع صنعتی و مستحکم آن را با ادغام در حوزه هوش مصنوعی عرضه کنند.

کمپانی فانوک از ژاپن نیز در این مدت ساکت و منفعل نبود و دستکم 3 بار محصول تازه جان گرفته خود را به بازار عرضه کرد.

محصولاتی مانند بازوهای رباتیک، سیستم‌های بی‌سیم کنترل عددی NC و خدمات اتوماسیون بخشی از محصوات و خدمات این برند بود.

از اولین روزهای تاسیسفانوک ژاپن نزدیک به 60 سال می‌گذرد اما از وقتی ربات مخصوص اتاق تمیز خود را رونمایی کرده جهان صنعت طور دیگری به آن نگاه می‌کند.

مجموعه صنعتی فانوک اکنون به یک شرکت چند ملیتی و بین المللی تبدیل شده و یکی از شعبه‌های مهم آن در آمریکا شهر میشیگان واقع شده است.

ربات صنعتی فانوک در منطقه بیشتر به خاطر کیفیت بالا و استقامت زیاد شهرت دارد. این ربات‌ها دارای قابلیت فراوانی هستند و از آن‌ها می‌توان برای اکثر فرآیندهای تولیدی در اتاق تمیز استفاده کرد.

این کار باعث می‌شود حداقل تا مرز 14 درصد از آلاینده‌های داخل اتاق تمیز که به خاطر نیروی انسانی و خطاهای آن ایجاد می‌شود جلوگیری صورت بگیرد.

طبیعی و البته بدیهی است که تمیز کردن بدون گرد و غبار کف کارگاه‌ها به ربات کف شوی صنعتی نیاز دارد و این کار وقتی توسط نیروی انسانی صورت بگیرد، چندان قابل اعتماد و بدون خطر نیست.

نکته بسیار مهم این است که گاز اضافی تخلیه شده از درگاه خروجی ربات تمیز است و باعث آلودگی ثانویه نخواهد شد.

برنامه نویسی ربات اتاق تمیز

تعداد بسیار زیادی از برنامه نویسان در چند سال گذشته به سمت برنامه نویسی در حوزه هوش مصنوعی و ربات‌های اتاق تمیز و صنایع دارویی روی آورده‌اند.

تنها در دو سال گذشته مجموعه صنعتی Universal Robots دستکم 45 نیروی ماهر و نخبه برنامه نویسی در حوزه ربات اتاق تمیز استخدام کرده است که البته اکثر آنها در عرصه بهداشتی و تمیز کردن کف یا سقف و دیواره اتاق تمیز نقش دارند.

در این میان اما نقش برخی ربات‌ها در جابجایی اجسام و تجهیزات بدون دخالت نیروی انسانی باعث شده تا حذف آلاینده‌های داخل اتاق تمیز به مرز 100 درصد نزدیک شود.

بازوهای روباتی سبک وزن Universal Robots اکنون می توانند در محیط های کنترل شده پیاده سازی شوند.

در واقع خبر خوب این بوده که پس از آزمایشات مطابق با استانداردهای اتحادیه اروپا، دستورالعمل صنعتی بین المللی در مورد عملکرد و اقدامات مختلف فن آوری اتاق تمیز، بازوهای ربات و جعبه های کنترل کننده همراه این شرکت دانمارکی توسط سازمان صدور گواهینامه بین المللی TÜV SÜD برای استفاده در اتاق تمیز، مناسب تشخیص داده شده است.

از طرفی تنوع قابل توجهی از برنامه‌های اتاق تمیز در صنایع غذایی، تولید ریزتراشه‌ها و نیمه هادی در صنایع الکتریکی و نوری وجود دارد که اکنون می توانند کسب و کارهای حوزه هوش مصنوعی را به شدت برای تولید وسوسه کنند.

بسیاری از کارشناسان رشد نجومی ارزش سهام در بازار درب اتاق تمیز در سال 2021 را تایید می‌کنند.

به گزارش اندیشگران و به نقل از industrialit، بازار درب‌های اتاق تمیز Cleanroom Doors شاهد رشد عظیمی در طی سال‌ 2021بوده و بازه زمانی پیش فرض کارشناسان وابسته به همین رشد ارزشی تا انتهای سال 2027 خواهد بود.

شبکه تحلیلی In4Research  معتقد است که بر اساس زنجیره صنعتی ایجاد شده در این حوزه استقبال صنایع از درب‌های اتاق تمیز در سال میلادی گذشته بسیار خوب و به دور از انتظار تجار در این صنعت بوده است.

البته در این میان به روز رسانی و به مدرن شدن صنایع وابسته به اتاق تمیز در این رشد عظیم اقتصادی بی تاثیر نبوده است.

در گزارش شبکه تحلیلی مذکور تعاریف تازه در این حوزه، انواع درب‌های اتاق تمیز، کاربردها و بازیگران اصلی در بازار درب‌های اتاق تمیز ذکر شده و آنها با جزئیات شرح داده شده‌اند.

در این گزارش جامع تجزیه و تحلیل عمیق در مورد وضعیت بازار (2016-2021)، الگوی رقابت شرکتی، مزایا و معایب محصولات سازمانی، روند توسعه صنعت (2021-2027)، ویژگی های طرح صنعتی منطقه ای، سیاست های اقتصاد کلان و سیاست صنعتی نیز گنجانده شده است.

می‌توان گفت از مواد اولیه گرفته تا خریداران پایین دستی این صنعت باید زیر ذره بین باشند. بسیاری از خریداران سهام در این بازار نسبت به بهبودی روز افزون در این حوزه کاملا خوش بین هستند.

این گزارش به شما کمک می‌کند تا چشم‌اندازی از توسعه صنعتی و ویژگی‌های بازار Cleanroom Doors در ذهن اقتصادی خود ایجاد کنید.

تحلیل رقبا از 2016 تا 2021

طبق گزارش منتشر شده و در نظر گرفتن نمودارهای تجزیه و تحلیل رقبا باید قبول کرد که در چند سال گذشته بازار درب‌های اتومات و اتاق تمیز رشد نجومی داشته و تقاضا در این حوزه بسیار زیاد بوده است.

این گزارش همچنین تجزیه و تحلیلی از شرکت کنندگان پیشرو بازار ارائه می‌دهد که شامل موارد زیر است:

 درآمد شرکت‌های کلیدی در حوزه درب‌های اتاق تمیز Cleanroom Doors در بازار جهانی

• سهم شرکت های کلیدی در بازار درب اتاق تمیز در بازار جهانی تا پایان سال 2021
• میزان فروش شرکت‌های کلیدی در حوزه درب اتاق تمیز در بازار جهانی 2016-2021 (تخمینی)
• سهم فروش شرکت‌های کلیدی Cleanroom Doors در بازار جهانی 2021 (%)

علاوه بر این، این گزارش مشخصات رقبا در بازار را نیز تا حدود قابل توجهی ارائه می‌دهد که بازیگران اصلی در این عرصه عبارتند از:

• Avians
• Chase Doors
• GMP Technical Solutions
• Nicomac
• Integrated Cleanroom Technologies
• Metaflex Doors
• Dortek
• Clean Air Products
• ISOFLEX Systems
• Scott Doors

نمودارهای این گزارش به عنوان بخشی از طبقه بندی بازار درهای اتاق تمیز، مطالعه، تجزیه و تحلیل بازار را بر اساس نوع، کاربرد صنعت و جغرافیا نشان می‌دهد.

بر اساس نوع محصول

درهای کشویی

رول کردن درب

درب های چرخشی

بر اساس برنامه کاری

دارویی

بیوتکنولوژی

دیگر موارد

بر اساس منطقه

• آمریکای شمالی (ایالات متحده، کانادا، مکزیک)
• آمریکای جنوبی (برزیل، آرژانتین، کلمبیا، شیلی، پرو)
• اروپا (آلمان، بریتانیا، فرانسه، ایتالیا، روسیه، اسپانیا، هلند، ترکیه، سوئیس)
• خاورمیانه و آفریقا
• آسیا و اقیانوسیه (چین، آسیای جنوب شرقی، هند، ژاپن، کره، آسیای غربی)

مخاطب هدف اصلی در بازار 2021 و سال میلادی آینده:

• تامین کنندگان مواد اولیه
• شرکت‌های مشاوره و تحقیقات بازار
• نهادهای دولتی مانند مراجع تنظیم کننده و سیاست گذاران
• سازمان‌ها، انجمن‌ها و اتحادهای مرتبط با درب‌های اتاق تمیز، انجمن‌ها و اتحادیه‌های مرتبط با درب‌های اتاق تمیز

تاثیر کووید-19 بر بازار درب‌های اتاق تمیز

گزارش بازار درب‌های اتاق تمیز نشان می‌دهد از زمان شیوع گسترده ویروس کووید-19 در جهان نگاه مشتریان به این صنعت تغییر جدی داشته است.

تاثیر ویروس کرونا  یا همان کووید-19 بر صنعت درب‌های اتاق تمیز از سوی کارشناسان این حوزه مورد تجزیه و تحلیل قرار گرفته است.

بر همین اساس از زمان شیوع ویروس کووید-19 در دسامبر 2019، این بیماری به بیش از 180 کشور در سراسر جهان گسترش یافته و سازمان بهداشت جهانی آن را یک وضعیت اضطراری بهداشت عمومی اعلام کرده است.

اثرات جهانی بیماری کرونا در حال حاضر به طرز واضح و غیر قابل انکاری احساس می‌شود و به طور قابل توجهی بر بازار درب‌های اتاق تمیز در سال 2021 تأثیر گذاشته و در ادامه نیز خواهد گذاشت.

در این میان نباید از نکات کلیدی در حوزه درب‌های صنعتی و اتاق تمیز غافل شویم.

به عنوان مثال روش تحقیق در سال 2021 تحول جدی داشته است. شرکت‌های دخیل در این حوزه اهداف پژوهش و تحقیقات اولیه خود را تغییر داده و با کلاک مدرن سازی خط تولید و محصولات خود پیشروی کرده‌اند.

مدل پیش بینی و تخمین اندازه بازار همچنین تجزیه و تحلیل میانگین قیمت گذاری در ارتباط با پویایی بازار و

محرک های رشد نیز در نظر گرفته شده و تولید کنندگان درب‌های اتاق تمیز تلاش کرده‌اند در رقابتی بین المللی بهترین محصولات را به بازار عرضه کنند.

بازار درب های اتاق تمیز در سال 2021 البته محدودیت‌های خاص خودش را نیز داشت و ورشکستگی برخی تولیدکنندگان در آسیا تاثیر منفی موقتی بر بازار داشت.

بخش‌بندی و شرکت‌های فوق‌الذکر می‌توانند بر اساس مطالعات امکان‌سنجی عمیق انجام‌شده برای تحویل نهایی، در معرض اصلاحات بیشتری قرار گیرند.

در این میان سوالات مهمی که مطرح شده و بازار باید به آنها پاسخ جدی و صریح بدهد هبارت است از:

• عوامل کلیدی که باعث گسترش بازار درب های تمیز می‌شود چیست؟
• ارزش بازار درب های اتاق تمیز طی سال های 2021 تا 2027 چقدر خواهد بود؟
• کدام منطقه کمک قابل توجهی به بازار جهانی خواهد کرد؟

اعتبارسنجی در اتاق تمیز یکی از قسمت‌های هم فرایند ساخت و پیاده سازی اتاق تمیز در صنعت دارو و غذا است.

به گزارش اندیشگران – فرایند طراحی، ساخت و پیاده سازی اتاق تمیز توسط شرکت اندیشگران صنعت جامع ایرانیان فراتر از استانداردهای ملی بلکه مطابق با بایدها و نبایدهای بین المللی است.

چنین فرایندی نیاز جدی و مبرم به «به روز رسانی» و قدم زدن همراه با دنیای مدرنیته دارد. بدون اغراق هیچ هفته کاری نیست که در آن خبری از اختراعی تازه، رونمایی از ابزاری جدید و دستگاهی نوین در این حوزه نباشد.

مجهز بودن به دانش نوین جهانی و بهره گیری از آخرین اخبار و روش‌های دنیای میکروبیولوژی، ژنتیک، علوم آزمایشگاهی، فیزیک و صنایع معظم غذایی و دارویی بخشی بدیهی و طبیعی از کار شرکت اندیشگران صنعت جامع ایرانیان است.

در این مقاله با شما از اهمیت معتبر سازی و اعتبارسنجی در اتاق تمیز خواهیم گفت و امیدواریم این بخش مهم از پروژه اتاق تمیز یا کلین روم به زودی در کشور عزیزمان آن طور که باید در عمل و به صورت کاربردی جدی گرفته شود.

اعتبارسنجی طراحی اتاق تمیز، بر اساس استانداردهای ایزو و موارد قانونی و زیست محیطی صورت می‌گیرد. همچنین طبقه بندی کلاس‌های کلین روم مطابق استاندارد ایزو است.

به این صورت که 5 کلاس داریم  و از کلین روم کلاس 100 تا 10000 را شامل می‌شود.

این عدد نشان دهنده تعداد ذرات آلاینده‌ موجود در فضای کلین روم در هر متر مکعب است.

جهت اعتبار سنجی تعدادی از فاکتورها اهمیت بیشتری دارند، در واقع فاکتورهایی هستند که بیشتر از بقیه عملکرد کلین روم را نشان می‌دهند. حداقل و حداکثر دما، میزان رطوبت، برنامه‌های تعمیرات و نگهداری، تجهیزات کلین روم، تعداد افراد داخل اتاق تمیز، تجهیزات و ابزارهای موجود در کلین روم، تعداد ذرات موجود در هر متر مکعب از فضای اتاق تمیز، سنجش میزان ذرات میکروبی در اتاق تمیز و سنجش رطوبت.

مهمترین تست‌های طراحی اتاق تمیز

تعدادی از تست‌ها و آزمون‌هایی که برای بررسی عملکرد کلین روم‌ها انجام می‌شوند عبارتند از:

تست رطوبت سنجی هوا، تست الگوی جریان هوا، دبی و سرعت آن، تست شمارش تعداد ذرات، تست نشتی و بررسی عملکرد فیلترها، تست دما، تست زمان ریکاوری، تست نمونه برداری میکروبی، تست صدا و تست روشنایی.

اعتبارسنجی اتاق تمیز

دستورالعمل‌های اصلاح شده GMP تاکید بر اصل مهم کنترل آلودگی را تقویت می‌کند و بر شرایط عملکرد اتاق تمیز تاثیر می‌گذارد.

فناوری، فرآیندهای تولید و روندهای نظارتی در 10 سال اخیر در دستورالعمل GMP اتحادیه اروپا برای ساخت فرآورده های دارویی استریل وارد شده و تغییر کرده است.

به روز رسانی‌ها به طور قابل توجهی بر کنترل کیفیت (QC)، تضمین کیفیت (QA) و تمام فعالیت‌های آزمایشگاهی تاثیر می‌گذارد.

این تجدید نظر برای افزودن جزئیات و وضوح و ارائه همراستایی جهانی استانداردها در نظر گرفته شده است.

در واقع داروهایی که در سطح جهانی برای فروش در اتحادیه اروپا تولید می‌شوند باید با استانداردها مطابقت داشته باشند.

به همین دلیل است که پیوست 1 با همکاری نهادهای نظارتی جهانی مانند سازمان بهداشت جهانی و طرح همکاری بازرسی دارویی توسعه یافته است.

اهمیت اعتبارسنجی در اتاق تمیز موضوع مهمی است که اگر نادیده گرفته شود، به کل طرح آسیب جدی وارد خواهد کرد.

با رونق اقتصادی فعلی برای داروها، شرکت‌های بیشتری در حال گسترش قابلیت‌های تولیدی خود و افتتاح تاسیسات جدید هستند.

حفظ اصل انطباق

نامه هشدارآمیز اخیر سازمان غذا و داروی ایالات متحده عواقب بالقوه عدم رعایت استانداردهای GMP را برجسته کرده است.

در این نامه، FDA مشاهدات زیر را در مورد امکانات و کنترل آلودگی انجام داده است:

محصولات دارویی که انتظار می رود استریل شده باشند، در شرایط غیربهداشتی تهیه، بسته بندی یا نگهداری نشوند، به طوری که ممکن است با میروارگانیسم آلوده شده باشند یا برای سلامتی مضر باشند و باعث مضر شدن محصولات دارویی شوند.

خود پرسنل و نیروهای انسانی یک خطر همیشه جدی برای اتاق تمیز هستند، بنابراین کلیه موارد استانداردسازی در خصوصلباس و رفتار کاری آنها باید مطابق استانداردهای اروپایی و آمریکایی باشد.

تمامی ظروف مورد استفاده در محیط کاری باید با استانداردهای اروپایی و آمریکایی مطابقت داشته باشند.

حفظ اصل انطباق برای تمامی شرکت‌های طراحی و ساخت و اجرای اتاق تمیز ضروری و واجب است.

نقش کنترل کیفی یک میکروبیولوژیست

طراحی اتاق تمیز و صلاحیت‌ها باید توسط تیمی که نماینده مهندسی، عملیات، کیفیت، امکانات و میکروبیولوژی باشد، نظارت شود.

مهم است که بسیاری از وظایف کنترل کیفی میکروبیولوژیست و مسئولیت های آنها را در طول برنامه ریزی و راه اندازی اتاق تمیز جدید بشناسیم. در حالی که میکروبیولوژیست های واحد کنرتل کیفی جزو جدانشدنی طراحی و فرآیندهای تولید هستند، آنها مالک اصلی آزمایشگاه میکروبیولوژی نیز محسوب می‌شوند.

اهمیت اعتبارسنجی در اتاق تمیز بر اهل فن پوشیده نیست و همیشه در اولویت امور قرار دارد.

پس از طراحی، نصب و تایید صلاحیت‌های عملیاتی اتاق تمیز، میکروبیولوژیست و مسئول کنترل کیفی رهبری و مدیریت صلاحیت عملکرد اتاق تمیز را بر عهده می گیرد.

مطالعات صلاحیت عملکرد فرآیند (PPQ) تعیین می کند که آیا یک حالت اولیه کنترل ایجاد شده است یا خیر.

شناسایی دقیق میکروبی

در طول صلاحیت عملکرد، شمارش بار زیستی باید با شناسایی میکروبی دنبال شود.

درک درست بیولوژیک در محیط تولیدی به هدایت یک استراتژی مهم و مناسب کمک می کند.

باید دانست آلودگی از کجا می آید و چه کنترل هایی برای محافظت از محصول باید اضافه شود.

ارزیابی ریسک بخش مهمی از بررسی صلاحیت‌‎ها است و ارزیابی ریسک مناسب بدون شناسایی دقیق امکان پذیر نیست.

اگر میکروارگانیسم‌ها در یک منطقه درجه A یا B شناسایی شوند، آنها باید در سطح گونه و تاثیر این میکروارگانیسم ها بر کیفیت محصول شناسایی شوند.

همچنین ممکن است به شناسایی آلاینده های درجه C و D توجه شود و الزامات باید در استراتژی کنترل آلودگی تعریف شوند.

 طراحی و ساخت یک آزمایشگاه میکروبی مجهز و استاندارد باید طبق اصول و ضوابط علمی صورت بگیرد.

این اصول طبیعتا با استانداردهای جهانی مطابقت داشته و چون با جان مردم سر و کار دارد، یک مجموعه بسیار حساس و تاثیرگذار خواهد بود.

شاید بتوان یک آزمایشگاه میکروبیولوژی را به طور کلی یک اتاق تمیز همیشه فعال و شلوغ در نظر گرفت. این پارادوکس یعنی تمیزی و شلوغی با رعایت اصول و روش های مدرن و جدید جهانی قابل هضم و کنترل خواهد بود.

در این مقاله با شما از کلیات و اصول احداث یک آزمایشگاه میکروبیولوژی صنعتی خواهیم گفت.

اولین نکته در احداث و طراحی یک آزمایشگاه پرداختن به موضوع مهم مساحن این آزمایشگاه میکروبیولوژی است.

مساحت کافی و مناسب برای آزمایشگاه و بخش های مختلف آن با توجه به ظرفیت پذیرش دانشجو و کارآموز، همچنین نیروی انسانی و بخش های مختلف جمع آوری نمونه، دپوی مواد، بخش اداری و غیره بسیار اهمیت دارد و تاثیرگذار است.

از دو دهه پیش به خصوص در متون استاندارد ایران در خصوص فضای مربوط به محیط های کنترل کیفی و آزمایشگاه خاک و آب آمده که مساحت ۱۱۰متر مربع برای هر آزمایشگاه به عنوان حداقل فضا در نظر گرفته شود.

البته این مساحت کاملا به صورت حداقلی ذکر شده و طبیعی است که هر اندازه این مساحت بیشتر باشد مانور رعایت اصول و استانداردها نیز با تخصص و گستره بیشتری قابل اجرا خواهد بود.

در ادامه شرایط استاندارد این آزمایشگاه‌ها را در زمینه مساحت و تجهیزات در دو غول آزمایشگاهی کانادا بررسی خواهیم کرد.

مساحت آزمایشگاه باید در حدی باشد که بر کیفیت کار در آزمایشگاه و ایمنی کارکنان تاثیر سوء نداشته باشد.

آزمایشگاه کارو کانادا الگویی جهانی

آزمایشگاه کارو کانادا در ابتدای تمامی یادداشت‌ها و مقالات و معرفی خدمات خود شعار مهمش را درج می‌کند:

«دانشمندان کاریزماتیک و عالم، تلاش می کنند تا جهان را ایمن تر و سالم تر کنند»

چنین شعاری برای یک آزمایشگاه کنترل کیفی در حوزه آب و خاک کمی هیجان انگیز و شاید کلی گویی به نظر برسد اما واقعیت این است که خروجی و نتیجه یک آزمایشگاه آب و خاک در سطح صنعتی با جان میلیون‌ها شهروند سر و کار دارد.

گروه صنعتی و شرکت اندیشگران جامع صنعت ایرانیان نیز از ابتدای راه با شعار «بنا بر کیفیت» پیش رفته است.

کیفیت در این مسیر حرف اول را می‌زند و همه چیز حول محور آن می‌چرخد. رعایت استانداردهای جهانی برای احترام به جان و سلامت مردم و کل جامعه بدیهی و بسیار واجب و لازم است.

آزمایشگاه کارو در ادامه مطلب معروف به معرفی خود آورده است:

یک قدم عقب رفتیم تا خود را بیرون از خود تماشا کنیم و به آنچه قرار است ماموریت و چشم اندازمان باشد پیش از اجرا، ایمان بیاوریم.

تخصص آزمایشگاه کارو در پاکسازی یک سایت آلوده مطابق با استانداردهای زیست محیطی است.

چه ارائه داده‌های کیفیت آب برای اطمینان از دسترسی کانادایی‌ها به آب تمیز تا نزدیک ترین فاصله به مشتری یعنی جایگاه عرضه میوه و سبزیجات و محصولات کشاورزی از وظایف این آزمایشگاه است.

اشتیاق به علم و فناوری، تحقیق و پژوهش باعث شده تا یکی از بزرگترین اتاق های ساختمان مرکزی گروه کارو کانادا به گروه تحلیل و تحقیق و پژوهش اختصاص داشته باشد.

کارو همیشه یک شریک آزمایشگاه فعال برای شرکت های بیولوژیک، گروه های استارت آپی در حوزه بیولوژی و صنایع غذایی است.

در سال 1987، همان سالی که کانادا دستورالعمل‌های کیفیت آب کانادا را تصویب کرد، شرکت خدمات تحلیلی CARO برای کمک به حفاظت از سیستم‌های آب آشامیدنی و فاضلاب در منطقه اوکاناگان بریتیش کلمبیا تأسیس شد.

مدت کوتاهی پس از آن، مقررات مربوط به سایت های آلوده استانی در سراسر کانادا وضع شد و تقاضا برای آزمایش بیشتر در خاک، آب و هوا را به طور چشمگیری افزایش داد.

اما ساختار آزمایشگاه کارو چگونه بود و چگونه متحول شد؟

در قدم اول بیایید نگاهی به انواع خدمات آزمایشگاه صنعتی کارو کانادا بیندازیم

• تست تشخیصی کامل آب
• تست خاک
• تست بذر و کانابی
• تست مواد خوراکی و غذا
• تست هوا و ذرات معلق
• تست پیشرفته کووید

محل مناسب به عنوان انبار

این موضوع بسیار مهمی است که در کنار ساختمان و تجهیزات اصلی آزمایشگاه میکروبی صنعتی به فکر تاسیس و داشتن یک انبار استاندارد باشیم. انباری برای ذخیره لوازم و تجهیزات، وسایل آموزشی، مواد تشخیصی، لوازم جانبی وسایل آزمایشگاه و حتی محلی برای بایگانی پژوهش‌ها و نتایج علمی.

حجم و سطح استاندارد انبار کارو کانادا تا حدی است که از سه سال پیش تا کنون این شرکت آزمایشگاهی اقدام به فروشگاه آنلاین و حضوری محصولات خود کرده، محصولاتی که درون همین انبار تولید و بسته بندی شده‌اند. محصولاتی نظیر رنگ های تشخیصی، کیت های مختلف آزمایشگاهی برای تشخیص فوری و آنی آلودگی در خاک و آب.

نقش مهم دانشجویان

عضو مهم خانواده کارو کانادا، جامعه دانشجویی است، می تاون مدعی شد که تمامی دانشجویان صنایع غذایی، صنایع هوا فضا و میکروبیولوژی و ژنتیک عضوی از خانواده و گروه صنعتی کارو هستند.

این یعنی یک عضو گیری موفق و کم نظیر در قلب کشوری که مدعی داشتن بهترین آزمایشگاه های صنعتی در دنیا است. آنها خود به خود دستکم 6 میلیون عضو به عنوان دانشجویان فعال در حوزه های مذکور دارند.

این دانشجویان بهترین مقالات روز دنیا در حوزه اتاق تمیز، صنایع غذایی، آزمایشات میکروبیولوژی و خاک و آب را تهیه و به درگاه خبری و روابط عمومی کارو ارسال می‌کنند.

 برای ساخت و احداث یک آزمایشگاه میکروبی باید به نکات زیر توجه ویژه داشت:

• احتمال بروز حوادث و خطرات کار
• فضای مورد نیاز برای نصب دستگاه های ثابت و دایمی
• فضای اضافی برای امور برنامه ریزی نشده
• احتمال تولید بخارات، گازها، ذرات، گرما، سرو صدا
• اتاق‌های مجزا و یا مکانهای ایزوله شده
• محل احتمالی نگهداری حیوان یا حشره آلوده به انگل یا ویروس
• واحد رسانه و روابط عمومی که با مردم یا مشتریان ارتباط مستقیم دارد
• محلی برای برگزاری کارگاه آموزشی، پژوهش و مطالعه کارکنان
• محل مناسب دفع زباله آزمایشگاهی و معدوم سازی مواد مصرف شده

در عین حال در چنین فضاهایی باید اهمیت زیادی به اصل تهویه، ایزوله سازی، پروتکل های بهداشتی و سلامت کارکنان داد. سیستم برق و کانال‌های عبور سیم و کابل و هوا باید کاملا استاندارد و مطابق اصول جهانی شکل بگیرد.

به طور کلی واحد بیوتکنولوژی شامل موارد زیر خواهد بود:

• بخش کنترل میکروبیولوژی مواد غذایی و آشامیدنی
• بخش کنترل میکروبی شیرخشک و فرآورده‌های مکمل غذایی
• بخش ویروس‌شناسی
• بخش تجهیزات دستگاهی
• بخش انگل‌شناسی
• بخش قارچ‌شناسی

اهمیت سکوبندی

از اصلی‌ترین و مهم‌ترین نیازهای هر آژمایشگاه توجه به سکوبندی آزمایشگاه می‌باشد، زیرا سکوبندی استاندارد مکانی ایمن و راحت برای فعالیت پرسنل ایجاد می‌کند.

یک آزمایشگاه میکروبی باید به سکوهای مدرن و استاندارد مجهز باشد.

متریالی که در ساخت میزبندی و سکوبندی استفاده می‌شود ارتباط زیادی با نوع کاربری آزمایشگاه دارد.

تجهیزات آزمایشگاهی با توجه به نوع کاربری آزمایشگاه انتخاب می‌شوند و شامل هود آزمایشگاهی، شیرآلات آزمایشگاهی در انواع مختلف، سینک آزمایشگاه، میز توزین، فن آزمایشگاه و سایر موارد است که با توجه به هدف و کار آزمایشگاه تهیه می‌شوند.

مواردی که در آزمایشگاه کارو کانادا زیر ذره بین قرار دارد شامل بخش های زیر است:

اندازه گیری چربی مواد غذایی، اندازه گیری میزان خاکستر مواد غذایی، اندازه گیری رطوبت، اندازه گیری پر اکسید، اندازه گیری پتاسیم، آهن، فسفر و کلسیم غذا، جستجوی مایکوتوکسین، اندازه گیری هیستامین و کنترل میکروبی محصول نهایی غذایی

ساختار آزمایشگاه A&L  کانادا

این آزمایشگاه ماهیتی بیولوژیکی دارد، گرگ پترسون موسس و مدیرعامل این آزمایشگاه در یادداشت خود آورده است: آزمایشگاه میکروبی در یک شهر ضامن سلامت همه شهروندان است، حاکمیت یک کشور باید بداند که حساس ترین نقطه از شهر ساختمان مربوط به این آزمایشگاه است.

محصولات کشاورزی، غذایی، دارویی و محیط زیست در گرو نتایج آزمایش‌های چنین مراکزی هستند و طبیعی است که در چنین شرایطی باید بالاترین سطح از استانداردها را شاهد باشیم.

بخش‌های مختلف این آزمایشگاه عبارتند از واحد نماتود، واحد بذر و دانه‌های باغ و کشاورزی، واحد آب و خاک، تشخیص بیماری قارچی، صنایع غذایی، صنایع هوافضا، صنایع مربوط به بازیافت.

به نظر شما نحوه و ملاک انتخاب بهترین دستگاه تست شمارش ذره کلین روم یا اتاق تمیز چیست؟

به گزارش اندیشگران – در این فرصت نگارشی با شما از نحوه انتخاب ذرات سنج مناسب کلین روم یا اتاق تمیز Cleanroom خواهیم گفت.

در قدم اول خاطر نشان کنم که قرار نیست از بدیهی ترین موضوعات بنویسم، معلوم است که درست یا غلط و خوب یا بد، با کیفیت ترین و بهترین برندها معمولا گران هستند و نایاب.

اما باور کنید گاهی این طور هم نیست، البته گاهی!

چرا تست شمارش ذره کلین روم (اتاق تمیز) اهمیت دارد؟

پارامترهای مختلفی در یک کلین روم باید تحت کنترل قرار گیرند، رطوبت، دمای اتاق، تمیزی هوا چه به لحاظ میکروبی و چه به لحاظ ذرات گرد و غبار، روشنایی، دمای اتاق، گردش هوا و ورود حشرات موذی چندین مورد کنترلی است.

بخش اصلی این مقاله ترجمه و برگردانی است از مقاله کمپانی پک، Production Automation Corporation .

و در آن با شما از یک موضوع مهم خواهیم گفت:

«چگونه بهترین دستگاه تست شمارش ذره کلین روم را انتخاب کنیم»

 بهترین ذرات شمار یا دستگاه تست شمارش ذره برای اتاق تمیز شما کدام است؟

شمارشگر ذرات اتاق تمیز بر اساس آستانه ذرات، هزینه و ویژگی‌های منحصر به فردش بسیار متفاوت است.

این مهم است که هدف شما از تهیه آن چیست، شاید همه ویژگی‌های خاص و بسیار تخصصی یک دستگاه به کار شما نیاید!

چگونه می توان تشخیص داد که آیا نیاز به دستگاه تست شمارش ذره کلین روم دارید یا خیر؟

چه مدل یا برندی در خصوص دستگاه تست شمارش ذره کلین روم یا اتاق تمیز به سود شما خواهد بود؟

باید بتوانید تعیین کنید کدام یک از برندها به چه دلیل یا دلایلی برای برنامه اتاق تمیز شما بهترین است.

شمارشگر ذرات چیست؟

شمارشگر ذرات ابزاری است که ذرات را در یک زمان مشخص شناسایی و شمارش می‌کند.

سه دسته اصلی ذرات شمارنده، آئروسل، مایع و جامد وجود دارد، اما فقط شمارشگر ذرات آئروسل مستقیما به اتاق های تمیز مربوط می شود.

بنابراین ما روی همین دستگاه خاص تمرکز خواهیم کرد. شمارشگر ذرات آیروسل کیفیت هوا را با شمارش و اندازه ذرات موجود در هوا تعیین می کند.

این دستگاه‌ها عمدتا در برنامه های اتاق تمیز خطوط تولید داروسازی و صنایع غذایی استفاده می‌شوند.

از آنجایی که اتاق‌های تمیز محدودیت‌هایی از نوع تعداد ذرات دارند باید از شمارشگر ذرات آیروسل خاص استفاده کرد.

برای آزمایش و طبقه‌بندی اتاق تمیز مهم است که طبق کدام استاندارد عمل شود و هدفگذاری نهایی چه باشد.

انواع ذرات شمارشگر

دو نوع شمارشگر ذرات آیروسل به طور کلی وجود دارد، نوری و متراکم.

البته این طبقه بندی مطلق نیست و در برندهای مختلف شاهد دسته بندی های متنوع هستیم.

با ذرات شمارنده نوری، ذره از یک منبع نور پر انرژی عبور می کند، سپس دامنه نور پراکنده یا مسدود شده اندازه گیری و ذره شمارش می‌شود.

شمارشگر ذرات نوری چندین روش مختلف برای تشخیص و اندازه گیری ذرات دارد.

این روش‌ها شامل مسدود کردن نور، پراکندگی نور و تصویربرداری مستقیم هستند.

در روش مسدود کردن نور می تواند ذرات بزرگتر از یک میکرومتر را تشخیص دهد و بر اساس میزان نوری که ذرات هنگام عبور از منبع نور منتشر می‌کنند، انسداد و شمارش صورت می‌گیرد.

روش پراکندگی نور قادر به تشخیص ذرات با اندازه کوچکتر است و بر اساس مقدار نوری است که توسط ذره ای که از منبع نور عبور می کند هدایت می شود.

تصویربرداری مستقیم از نور ساطع شده توسط لیزر به عنوان منبعی برای روشن کردن ذرات عبوری و اندازه‌گیری مساحت ذرات مانند یک میکروسکوپ خودکار استفاده می‌کند.

شمارشگر ذرات تراکمی (CPC) چیست؟

شمارشگر ذرات تراکمی، ذرات آیروسل را ابتدا بزرگ می کند و از آنها به عنوان مراکز هسته سازی برای ایجاد قطرات در یک گاز فوق اشباع استفاده می کند.

شمارشگر ذرات متراکم می تواند ذرات کوچکتر از 2 نانومتر را تشخیص دهد که با شمارشگر ذرات نوری قابل شناسایی نیست.

شمارنده های ذرات در اندازه های مختلفی وجود دارند.

دستگاه تست شمارش ذره کلین روم از این نوع، سرعت جریان کمتری را ردیابی می‌کند.

بنابراین برای بررسی نقطه تمیز و تأیید حجم کمتر هوا ایده آل هستند.

واحدهای قابل حمل بزرگتر دارای یک مکان ثابت هستند و به طور مداوم هوا را 24/7 یعین به صورت شبانه روزی و بی وقفه نظارت می‌کنند.

این واحدهای قابل حمل سرعت جریان بالاتری دارند و برای نمونه برداری حجم بیشتری از هوا ایده آل هستند.

مواردی که هنگام انتخاب ذرات شمارشگر باید در نظر بگیرید

اولین مورد اندازه ذرات است که باید نظارت کنید. این توسط کلاس ISO اتاق تمیز شما تعیین می شود.

مطمئن شوید که شمارشگر ذرات مورد نظر می تواند تمام اندازه ذرات را که باید نظارت کنید اندازه گیری کند.

به عنوان مثال، یک شمارنده ذرات می تواند محدوده اندازه 0.3/0.5/5.0 میکرومتر داشته باشد.

نرخ جریان شمارشگر ذرات و نمونه‌برداری مکان

عامل دوم ظرفیت سرعت جریان شمارنده ذرات است. برای انجام این کار به این فرمول نیاز دارید:

Vs = 20/Cnm) x 1000.

واحد Cnm محدودیت کلاس برای بزرگترین اندازه ذرات در نظر گرفته شده برای کلاس اتاق تمیز شما است. 20 تعداد تعریف شده ذراتی است که می توان برای کلاس اتاق تمیز شمارش کرد.

این تعداد لیتر هوای مورد نیاز برای نمونه برداری در اتاق تمیز شما را محاسبه می کند.

بنابراین برای مثال اگر می‌خواهید اتاق تمیز کلاس 4 داشته باشید، بزرگترین ذره 1.0 میکرومتر است.

می‌تواند حداکثر غلظت 83 ذره در متر مکعب را طبق استاندارد ISO 14644-1 اتاق تمیز داشته باشد.

چنین اطلاعاتی را در فرومل مذکور وارد کنید. بنابراین باید 240.96 لیتر هوا را نمونه برداری کنید.

اگر یک دستگاه تست شمارش ذره کلین روم کوچک با دبی 2 لیتر در متر انتخاب کنیم، نمونه برداری از هوا حدود 120 دقیقه یا 2 ساعت طول می کشد.

بنابراین برای این مثال توصیه می‌کنیم یک شمارنده ذرات قابل حمل بزرگتر با سرعت جریان بالاتر پیدا کنید.

برای شناسایی منابع آلودگی در اتاق تمیز یک آزمایشگاه باید به چرایی نصب اتاق تمیز در این فضا واقف باشیم.

به گزارش اندیشگران – کنترل میکروبی در محیط‌های اتاق تمیز بسیار مهم است.

محیط های آلوده می تواند منجر به مرجوع شدن محصول، گزارش منفی نهاد نظارتی، جریمه یا حتی مرگ مصرف کننده شود.

به منظور پیشگیری و پایش آلودگی میکروبی در اتاق تمیز، چند جنبه از ماهیت میکروبیولوژیک اتاق تمیز باید درک و جدی گرفته شود.

در این فرصت نگارشی نخست مقدمه ای بر میکروبیولوژی اتاق تمیز، بحث در مورد اسناد راهنمایی و مشاهدات FDA و خلاصه ای از منابع رایج آلودگی میکروبی در اتاق های تمیز ارائه می‌شود.

بخش‌های بعدی به برخی از اصول طراحی اتاق تمیز، بحث در مورد انتقال مناسب مواد، جنبه‌های پوشش اتاق تمیز، مفاهیم نظارت بر محیط‌زیست و اهمیت کارایی ضدعفونی‌کننده و تمیز کردن مناسب خواهیم پرداخت.

مقدمه ای بر میکروبیولوژی اتاق تمیز

برای شناسایی منابع آلودگی در اتاق تمیز آزمایشگاه باید از نیروی متخصص و آگاه به ریز ذرات و میکروارگانیسم استفاده کرد.

میکروبیولوژی اتاق تمیز طیف گسترده ای از موضوعات را در بر می گیرد.

از جمله شناسایی میکروبی، طراحی اتاق تمیز، انتقال مواد، جریان پرسنل و مواد، لباس پوشیدن اتاق تمیز، رفتار پرسنل، تکنیک آسپتیک، نظارت بر محیط، روند داده ها، تمیز کردن، پاکسازی و ضد عفونی.

درک مفاهیم میکروبیولوژی اتاق تمیز برای کمک به کنترل محیط اتاق تمیز و در نهایت اطمینان از ایمن بودن شرایط مصرف کننده مهم است.

محیط ها یا مواد آلوده به طور بالقوه می توانند محصول را آلوده کنند و منجر به مرجوع شدن شوند.

یک مثال شناخته شده از آن شیوع مننژیت داروخانه ترکیبی نیوانگلند در سال 2012 است.

بیش از 800 نفر بیمار شدند و 64 نفر به دلیل محصول آلوده به قارچ جان خود را از دست دادند.

میکروارگانیسم ها در اکثر زیستگاه ها وجود دارند. این شامل خاک، آب، گیاهان، حیوانات، چشمه های آب گرم، اعماق دریا، غذا، نوشیدنی، پوست و مو است.

برای اینکه بتوان در زیستگاه های خشن و بکر و شاید آلوده زنده ماند، گونه های خاصی از میکروارگانیسم ها باید انعطاف پذیر باشند.

برای آنکه منظور بهتر درک شود بد نیست بدانید که اسپورهای باکتریایی 25 میلیون ساله از شکم زنبور عسل که در کهربا نگهداری شده بود، احیا شده است.

این یعنی هیچ میکروارگانیسمی نیست که برابر تغییرات محیطی انعطاف پذیر نباشد و روزی سر از پیله خود بیرون نیاورد.

میکروارگانیسم ها نه تنها انعطاف پذیر هستند، بلکه به راحتی پخش می شوند. آنها می توانند مستقیماً از یک سطح به سطح دیگر با لمس سطح با جسم آلوده به میکروارگانیسم ها منتقل شوند.

این میکروارگانیسم‌ها و سطوح آلوده منبع اصلی آلودگی هستند.

انسان منبع اصلی آلودگی

به طور معمول، 80 تا 90 درصد از فلور میکروبی طبیعی شناسایی شده در یک محیط اتاق تمیز از بدن انسان انسان تولید می شود.

برای به حداقل رساندن و کنترل آلودگی میکروبی در محیط اتاق تمیز باید اقدامات و رویه های خاصی را دنبال کرد.

یکی از این روش ها به طور گسترده به عنوان تکنیک آسپتیک شناخته می شود، روشی که برای حفظ پاکی مطلق و جلوگیری از گسترش آلودگی استفاده می شود.

همه کارکنان و پرسنل نگهبان باید در زمینه روش های لباس پوشیدن، روش های عقیم سازی محیط زیست و نگهداری تجهیزات عمومی آموزش کافی داشته باشند.

مهم است که آنها درک کاملی از بهترین روش ها برای حفظ استانداردهای کلاس اتاق تمیز داشته باشند.

برخی از جنبه های تکنیک آسپتیک عبارتند از:

• جلوگیری از تماس هوای اولیه با سطح محصول تازه تولید شده
• عدم دست زدن به اقلام استریل همزمان با لمس اقلام غیر استریل
• قرار ندادن اقلام استریل در محیط های غیر استریل
• استفاده از قطعات استریل و دستکش

برای کنترل آلودگی میکروبی، تمام فعالیت هایی که در اتاق تمیز اتفاق می افتد باید کنترل شوند.

فرآیندها باید نشان داده و تایید شوند تا موفق و شفاف به ثبت برسند.

پرسنل باید به درستی آموزش ببینند، بهداشت، نگرش و رفتار مناسب داشته باشند، لباس مناسب بپوشند، مراحل را دقیقا دنبال کنند.

تکنیک آسپتیک خوب را تمرین کنند، به آرامی و آگاهانه در اتاق تمیز حرکت کنند.
حتی زمانی که هیچ کس تماشا نمی کند، کار درست را انجام دهند و اخلاق پزشکی و بهداشتی را در اوج رعایت کنند.

مواد اولیه و اجزاء باید قبل از استفاده در ساخت، آزمایش کنترل کیفیت را پشت سر بگذارند.

آنها نباید آلودگی میکروبی را به فرآیند اصلی اضافه کنند.

تاسیسات و تجهیزات باید به درستی نگهداری، تمیز و ضد عفونی شوند.

این تاسیسات باید با کیفیت و بر اساس مفاهیم طراحی در ذهن ساخته شود و برای هدف ساخت مناسب باشد.

اتاق‌های تمیز باید دارای آبشارهای هوای فشار مثبت مناسب و فیلتر هوای ذرات با راندمان بالا (هپا) باشند.

شناسایی منابع آلودگی در اتاق تمیز به سود تولید کننده است و در نهایت به سود کل جامعه.

جلوگیری از نفوذ میکروارگانیسم

محیط و تاسیسات باید به درستی نگهداری، نظارت و کنترل شوند تا از نفوذ میکروارگانیسم‌ها جلوگیری شود.

هرگونه گشت و گذار میکروبی باید در محیط اتاق تمیز آزمایشگاه اصلاح شود و از آلودگی متقابل جلوگیری شود.

چندین و چند اسناد و مقررات راهنمایی وجود دارد که در مورد میکروبیولوژی اتاق تمیز تصویب شده‌اند.

کمیسیون اروپا قوانین حاکم بر محصولات دارویی در اتحادیه اروپا را وضع کرده تا همین مهم رعایت شود.

دستورالعمل اتحادیه اروپا برای عملکرد خوب تولید محصولات دارویی برای استفاده انسانی و دامپزشکی مشهور و جامع است.

در بخشی از این مصوبه به الزامات اساسی برای مواد فعال مورد استفاده به عنوان مواد اولیه بر می خوریم که در همه جای دنیا رعایت نمی‌شود.

هر وسیله‌ای که پارتیکل یا ذره تولید کند

به طور کلی می توان فرض کرد که هر چیزی درون اتاق تمیز یک آزمایشگاه می تواند از منابع آلودگی باشد مگر آنکه تکذیب شود.

وسایلی که از خود پارتیکل با ذراتی را منتشر می‌کنند، در این حوزه بسیار خطرناک هستند.

بیاید به مواردی که در نامه هشدار آمیز سازمان غذا و داروی آمریکا به چند آزمایشگاه عرضه شده نگاهی بیندازیم:

• کارمندان پس از دست زدن به تجهیزات غیراستریل دست های خود را به درستی ضدعفونی نمی کردند
• کارمندان ماسک های غیر استریل زده بودند
• کارمندان در اتاق تمیز پوست در معرض دید داشتند
• کارمندان در حال استفاده مجدد از لباس های اتاق تمیز بودند
• شرکت نظارت پرسنلی بر تمامی اپراتورها را طبق نیاز انجام نداد
• کارمندان از تکنیک لباس پوشیدن آسپتیک ضعیف استفاده می کردند
• کارمندان در حین پوشیدن لباس‌ها، قسمت بیرونی لباس‌ها را لمس کردند
• کارمندان قبل از معرفی به طبقه بندی هوای تمیزتر، تجهیزات را در معرض طبقه بندی کثیف تر هوا قرار دادند

منابع آلودگی میکروبی در اتاق تمیز

درک منابع آلودگی می تواند به ایجاد اقدامات اصلاحی و پیشگیرانه در هنگام وقوع فاجعه کمک کند. میکروارگانیسم ها به راحتی پخش می شوند و عملا در همه جا هستند.

میکروارگانیسم ها را می توان بر اساس نحوه تحرک، شکل، نیازهای جوی، واکنش رنگ آمیزی گرم، دمای بهینه رشد و اینکه آیا هاگ تولید می کنند طبقه بندی کرد.

با توجه به شکل، میکروارگانیسم‌ها می‌توانند گرد (کوکسی)، میله‌ای (باسیل)، مارپیچی شکل یا حتی ویبریو شکل باشند که شبیه کاما به نظر می‌رسد.

نیازهای جوی میکروارگانیسم ها بسته به میکروارگانیسم متفاوت خواهد بود.

میکروارگانیسم ها می توانند هوازی باشند، به این معنی که برای رشد به اکسیژن نیاز دارند.

آنها می توانند بی هوازی باشند، به این معنی که برای رشد به اکسیژن نیاز ندارند.

برخی از میکروارگانیسم‌ها ممکن است به ترکیبات مختلف دیگری از شرایط جوی برای رشد سلول نیاز داشته باشند.

میکروارگانیسم ها در دمای مطلوب رشد خود نیز متفاوت هستند. به عنوان مثال، سایکروفیل ها از دمای سردتر، معمولاً زیر 15 درجه سانتیگراد لذت می برند.

مزوفیل ها از دمای متوسط، معمولاً 20 تا 45 درجه سانتیگراد لذت می برند.

فلور میکروبی بازیابی شده معمولاً باکتری مزوفیل است.

رنگ آمیزی گرم به تعیین ساختار دیواره سلولی خارجی باکتری کمک می کند.

اکثر باکتری ها در نتیجه واکنش به رنگ آمیزی گرم در یکی از دو گروه قرار می گیرند.

سلول های گرم منفی صورتی هستند و دارای دیواره سلولی پپتیدوگلیکان نازکی که توسط یک غشای خارجی حاوی لیپوپلی ساکارید احاطه شده است.

زمانی که سویه های گرم منفی در اتاق های تمیز بازیابی می شوند، معمولاً منابع آب راکد یا رطوبت وجود دارد.

باکتری‌های گرم منفی را می‌توان در سیستم‌های آب، روی سطوح به دلیل شیوه‌های ضدعفونی نامناسب، در آب ایستاده، در لوله‌ها یا شیلنگ‌های دارای رطوبت و در سینک‌ها یا زهکش‌ها پیدا کرد.

بسته به گونه، باکتری های گرم منفی نیز ممکن است از منابع انسانی، حیوانی، گیاهی یا غذایی منشاء بگیرند.

تکنیک آسپتیک ضعیف می تواند به گسترش آلودگی کمک کند.

باکتری های گرم منفی نیز منبع اصلی اندوتوکسین هستند.

اندوتوکسین‌ها یک مولکول لیپوپلی ساکارید پیچیده هستند که در غشای خارجی باکتری‌های گرم منفی قرار دارند.

آنها با از بین رفتن سلول باکتری آزاد می‌شوند. این یک نگرانی است زیرا اندوتوکسین ها می توانند باعث تب، شوک یا حتی مرگ در بیمار شوند.

آلودگی توسط باکتری میله ای گرم مثبت

سلول های گرم مثبت بنفش هستند. آنها توسط لایه‌های ضخیمی از پپتیدوگلیکان احاطه شده‌اند.

آنها فاقد غشای سلولی خارجی هستند. سلول‌های گرم مثبت بیشترین میکروارگانیسم‌های بازیابی شده در اتاق‌های تمیز هستند.

آنها معمولاً با انسان مرتبط هستند و روی پوست، مو و لباس یافت می شوند.

تکنیک آسپتیک ضعیف، شیوه‌های ضعیف انتقال مواد، شیوه‌های ضدعفونی ضعیف و پوشش نامناسب می‌تواند منجر به آلودگی با میکروارگانیسم‌های کوکسی گرم مثبت شود.

اسپورها با اجازه دادن به باکتری ها برای زنده ماندن در نوسانات شدید زیستگاه، کشتن باکتری ها را سخت تر می کنند.

به عنوان مثال، باکتری ژئوباسیلوس استئاروترموفیلوس به دلیل مقاومت در برابر گرما و پراکسید هیدروژن تبخیر شده معمولاً در اتوکلاوها و شرایط جداسازی استفاده می شود.

تکنیک آسپتیک ضعیف، شیوه‌های ضعیف انتقال مواد، شیوه‌های ضدعفونی ضعیف و پوشش نامناسب می‌تواند منجر به آلودگی با میکروارگانیسم‌های میله‌ای گرم مثبت شود.

مخمرها معمولا در زیر میکروسکوپ سلول های بیضی شکل بسیار بزرگی هستند.

هنگامی که از اتاق های تمیز جدا می شود، منابع رایج آلودگی انسان یا مواد غذایی هستند.

تکنیک آسپتیک ضعیف، شیوه‌های ضعیف انتقال مواد، شیوه‌های ضدعفونی ضعیف، تمیز کردن نامناسب و پوشش نامناسب می‌تواند منجر به آلودگی با مخمر شود.

کپک ها تقریباً در هر جایی می توانند رشد کنند و معمولاً در مناطق مرطوب، تاریک و مرطوب یافت می شوند.

هنگامی که قالب ها در اتاق های تمیز جدا می شوند، کاغذ، مقوا، دیوار خشک و مرطوب، سیستم های گرمایش، تهویه و تهویه مطبوع یا پالت های چوبی منابع معمولی آلودگی هستند.

به گزارش اندیشگران – استاندارد و ضمیمه مصوب در اتحادیه اروپا تحت نام EN 17141 برای درک خطر آلودگی میکروبی عرضه شده است.

در واقع اهمیت درک خطرات آلودگی میکروبی را با همین استاندارد و نقشه راه مشخص می‌کنند.

توانایی شناسایی دقیق میکروب جدا شده از محیط کنترل شده برای ارزیابی خطر محصولات دارویی واقعا حیاتی است.

چنین فرایندی در نهایت به سلامت بیماران و اطمینان از حذف یا کنترل این ارگانیسم منجر می‌شود و کاملا مهم است.

استاندارد جدید اروپایی EN 17141:2020 در 12 آگوست 2020 صادر شد.

این استاندارد جایگزین استانداردهای EN ISO 14698-1:2003 و EN ISO 14698-2:2003 می شود.

این استاندارد محیط تمیز کنترل شده را پوشش می دهد و به اتاق تمیز و مناطق کنترل شده مربوط می‌شود.

هدف این استاندارد ارائه راهنمایی‌های به روز و اطلاعات بیشتر در مورد بهترین عملکرد برای ایجاد و نشان دادن کنترل آلودگی میکروبیولوژیکی موجود در هوا و سطح در محیط های کنترل شده تمیز است.

این استاندارد تلاش دارد تا درک کامل و بهتری برای کاربران در استخراج یک سیستم کنترل میکروبیولوژیکی فراهم کند.

در صنایع تحت نظارت، این استاندارد جدید راهنمایی هایی را ارائه می دهد که با انتظارات مقامات نظارتی سازگار است.

درک درست از آلودگی میکروبیولوژیک

آلودگی میکروبیولوژیک اتاق تمیز یک خطر مهم است که اگر درک درستی از آن داشته باشیم قدم بلندی در مهار آن برداشته ایم.

برای ایجاد کنترل میکروبیولوژیکی، درک خطرات آلودگی مهم است.

ریسک یا خطر مربوط به آلودگی را می‌توان ترکیبی از احتمال وقوع آسیب و شدت آن آسیب تعریف کرد.

این یکی از اهداف کلیدی استاندارد جدید است.

با در نظر گرفتن منابع آلودگی، احتمال انتقال و تأثیر آن بر کیفیت محصول و در نهایت سلامت بیمار، می‌توان به درک درستی از خطر آلودگی دست یافت.

رویکرد ارائه شده بر اساس اصول مدیریت ریسک کیفیت QRM  است.

یک رویکرد مدیریت ریسک کیفیت موثر می‌تواند با ارائه ابزاری فعال برای شناسایی و کنترل مسائل بالقوه کیفیت در طول تولید، کیفیت بالای محصول را برای بیمار تضمین کند.

استاندارد جدید الزامات کنترل آلودگی میکروبیولوژیکی و راهنمایی در مورد صلاحیت و تأیید این محیط ها را مشخص می‌کند.

این استاندارد مربوط به چندین کاربرد مختلف با کاربرد خاص برای داروسازی، بیوداروسازی، تجهیزات پزشکی و سایر صنایع است.

این صنایع از این محیط‌ها مانند محیطهای علوم زیستی یا بیولوژیک (مراقبت‌های بهداشتی و بیمارستان‌ها) و غذا استفاده می‌کنند.

میکروب زنده و غیرزنده

توجه به این نکته مهم است که این استاندارد از نظر دامنه به آلودگی میکروبیولوژیکی زنده محدود می شود.

هرگونه ملاحظات مربوط به اندوتوکسین، پریون و آلودگی ویروسی در استاندارد تازه حذف نمی‌شود.

چندین ضمیمه وجود دارد که اطلاعات بیشتری در مورد کنترل آلودگی زیستی خاص برای کاربردهای خاص ارائه می‌دهد.

هنگامی که یک سیستم کنترل آلودگی ایجاد، اجرا و نگهداری می شود، باید شناسایی همه منابع آلودگی میکروبی و مسیرهای آلودگی را در نظر بگیرد.

ارزیابی خطر از این منابع و معرفی روش های کنترلی برای کاهش خطرات شناسایی شده را باید از ابتدا درست تعریف کرد.

در واقع بهتر است تا یک برنامه نظارتی برای کنترل منابع شناسایی شده وجود داشته باشد.

برای جلوگیری از آلودگی و ایجاد کنترل میکروبیولوژیکی، درک خطرات آلودگی مهم است.

این امر با در نظر گرفتن منابع و احتمال انتقال و اینکه چگونه این امر بر کیفیت محصول و بیمار یا مصرف کننده تأثیر می گذارد به دست می‌آید.

درک کامل از محتوای ریسک آلودگی

عناصر زیادی برای یک رویکرد موفق در کنترل میکروبیولوژیکی وجود دارد.

ارزیابی خطر کیفیت باید بر اساس دانش علمی باشد.

داشتن درک خوب از میکرو فلور موجود در محیط حیاتی است.

آلودگی می‌تواند از منابع مختلفی (به عنوان مثال پرسنل، مواد، تجهیزات، هوا و محیط اطراف) ناشی شود.

این مهم است که بتوانیم این ارگانیسم های غالب در محیط را به طور دقیق شناسایی کنیم تا احتمال بقای آنها یا احتمال تولید سموم را ارزیابی کنیم.

به عنوان بخشی از ارزیابی خطر، پتانسیل ایجاد آلودگی محصول یا آسیب رساندن به بیمار باید ارزیابی شود.

راه‌های زیادی برای شناسایی میکروارگانیسم‌های جدا شده از محیط‌های تمیز (مانند رنگ‌آمیزی گرم، فنوتیپی، ژنوتیپی و غیره) وجود دارد.

همچنین مشخص شده است که روش رنگ آمیزی گرم یکی از شایع ترین علل شناسایی نادرست باکتری ها است.

به طور کلی 2 واکنش رنگ آمیزی گرم مشاهده شده از سویه باکتری همیشه با نوع گرم آن و مراحل متعدد و زمان های کنترل شده مورد نیاز مطابقت ندارد.

این یعنی احتمال خطای تحلیلگر و همچنین تفسیر کاربر از نتیجه وجود دارد.

این فرایند سنتی و قدیمی پتانسیل ارائه نتایج نادرست را دارد و هماهنگی با الزامات مربوط به یکپارچگی داده‌ها دشوار است.

با توجه به اینکه کاربرد رنگ آمیزی گرم اولین گام در بسیاری از شناسایی های فنوتیپی است، می‌تواند منجر به نتایج اشتباه از این سیستم ها شود.

روش های مختلف شناسایی سطوح مختلفی از دقت دارند. به عنوان مثال، مدت‌هاست که تشخیص داده شده است روش‌های ژنوتیپی دقیق‌تر از روش‌های فنوتیپی هستند.

این روش‌ها مناطق حفاظت‌شده DNA را با هم مقایسه می‌کنند (مانند 16S برای باکتری).

با این حال، روش‌های ژنوتیپی زمان‌بر و گران‌تر هستند و ممکن است برای نمونه‌های غیر بحرانی به دقت بالاتری نیاز نباشد.

اما همچنان مهم است که شناسایی دقیقی داشته باشید که به ارزیابی ریسک، روند و تحقیقات آتی کمک کند.

در سال‌های اخیر، شناسایی میکروبی یونیزاسیون دفع لیزر با کمک ماتریکس امکان شناسایی سریع‌تر و مقرون به صرفه‌تر را فراهم کرده است.

در حالی که این فناوری به اندازه توالی یابی دقیق نیست، به دلیل تجزیه و تحلیل پروتئین های ریبوزومی که به DNA ارگانیسم نزدیک تر هستند، به جای تجزیه و تحلیل واکنش های بیوشیمیایی (مانند تخمیر، اسید) پتانسیل آن را دارد که بسیار دقیق تر از روش های فنوتیپی باشد.

دردسرهای ناشی از اقدامات اشتباه

هنگامی که احتمال شناسایی نادرست وجود دارد، هرگونه اقدام اصلاحی بعدی ممکن است مشکل را برطرف نکند.

مشکلات همچنان رخ خواهند داد. به طور مشابه، نرخ بالای ایزوله های ناشناس ارزیابی ریسک های خاص را دشوارتر می کند.

همانطور که در معرفی استاندارد جدید ذکر شد، باید یک سیستم رسمی کنترل میکروبیولوژیکی وجود داشته باشد که آلودگی را به طور مداوم شناسایی، کنترل و نظارت کند.

این یک فرآیند بهبود مستمر است و برنامه های نظارتی باید بر اساس نتایج داده های پایش بررسی و بازنگری شوند.

روش شناسایی هر گونه آلودگی تنها بخش کوچکی از فرآیند است.

با این وجود روشی بسیار مهم است زیرا شناسایی ایجاد شده ارزیابی ریسک و اقدامات بعدی را تعیین می‌کند.

یکی از جنبه‌هایی که اغلب نادیده گرفته می‌شود، کتابخانه یا پایگاه داده‌ای است که سیستم برای تولید شناسه به آن متکی است.

این موضوع در فارماکوپه ها بیان شده است. به عنوان مثال، فصل 5.1.6 فارماکوپه اروپایی (10.0) بیان می کند:

پایگاه های داده بخشی از سیستم هستند و در اعتبار سنجی اولیه گنجانده شده اند.

از آنجایی که روش‌های شناسایی به استفاده از پایگاه‌های اطلاعاتی بستگی دارد، میزان پوشش پایگاه داده با توجه به طیف میکروارگانیسم‌های غالب در محیط باید در طول اعتبارسنجی در نظر گرفته شود.

سیستم‌های شناسایی میکروبیولوژیکی مبتنی بر روش‌های تحلیلی متفاوتی هستند.

البته وقتی یک سیستم شناسایی پوشش کافی ندارد، همیشه منجر به “عدم شناسایی” نمی‌شود.

مهم میزان دقت است و کاربران آزمایشگاهی باید در کمال سلامت و دقت موارد را بررسی کنند.

بسیاری از سیستم‌های تجاری موجود برای رسیدگی به کاربردهای بالینی و تمرکز بر گونه‌های مرتبط بالینی در کتابخانه‌ها و بایگانی خود توسعه داده شده‌اند.

ضرورت ارزیابی دقیق

درک انواع ارگانیسم های موجود برای ارزیابی دقیق خطر برای محصول یا بیمار ضروری است.

آلودگی میکروبیولوژیک اتاق تمیز می‌تواند تمام سرمایه یک مدیر را به باد بدهد.

این یک خطر جدی است و جدا از بعد اقتصادی بعد سلامت و حقوقی نیز خواهد داشت.

همیشه ردیابی منبع احتمالی آلاینده آسان تر است.

امکان بازبینی پایگاه داده از نتایج قبلی به کاربران امکان می دهد تعیین کنند که چگونه آلاینده ممکن است وارد یک منطقه بحرانی شده باشد.

گونه های مختلف مقاومت متفاوتی برابر عوامل مورد استفاده خواهند داشت.

آگاهی از گونه های موجود به درک امکان بقای برنامه پاکسازی و ضد عفونی کمک می‌کند.

گرما و بخار یک مرحله استریل‌سازی رایج است، اما بسیاری از هاگ‌های باکتریایی مقاومت حرارتی نشان می‌دهند.

شناسایی میکروب‌ها و ارزیابی مقاومت برابر حرارت مهم است.

عامل مهم پرتودهی

آلودگی میکروبیولوژیک اتاق تمیز باید همیشه تحت مهار کاربردی و کنترل شده باشد.

مثال دیگر زمانی است که از پرتودهی به عنوان یک فرآیند استریلیزاسیون پایانی استفاده می‌شود.

گونه‌های زیادی وجود دارند که برابر تابش مقاوم هستند.

گروهی از ارگانیسم‌ها هستند که به عنوان بسیار مقاوم در برابر تابش شناخته شده‌اند.

تجزیه و تحلیل اطلاعات باید امکان اقدام پیشگیرانه را فراهم کند.

ابزاری که برای مدیریت داده‌ها استفاده می‌شود باید امکان شناسایی آسان روندها را فراهم کند.

نتیجه گیری

استاندارد جدید بر رویکرد مدیریت ریسک کیفیت که باید مبتنی بر دانش علمی باشد تاکید دارد.

شناسایی آلودگی و منابع بالقوه آن آلودگی برای نشان دادن و حفظ کنترل و در نهایت ارتباط با ایمنی بیمار ضروری است.

پایش موفقیت آمیز محیطهای پاک نه تنها مستلزم داشتن سیستمی برای تشخیص آلودگی میکروبیولوژیکی است، بلکه به سیستمی برای شناسایی دقیق، در سطح گونه، ارگانیسم های جدا شده نیاز دارد.

این امکان ارزیابی خطر ناشی از گونه های یافت شده را عرضه کرده و راهی برای ردیابی دقیق منبع احتمالی آلاینده فراهم می کند.

 بیش از سه دهه از رونمایی نسل موفق اتاق تمیز پرتابل در آلمان می‌گذرد اما استفاده از آن هنوز در بیمارستان‌ها همه گیر نشده است.

به گزارش اندیشگران – اتاق تمیز پرتابل همانطور که از نامش مشخص است برای حل مشکل فضای اتاق تمیز مفید است.

این فضا دستکم از سه دهه پیش از کشور آلمان به صورت پرتابل و قابل جابجایی رونمایی شد.

مهم بود که همه ویژگی‌های اتاق تمیز و تمام استانداردها در نوع پرتابل آن رعایت شده باشد.

از این رو حداقل 10 سال طول کشید تا دو برند مهم آلمانی این حقانیت را در محصول خود به اثبات برسانند.

به طور کلی اتاق تمیز پرتابل را می‌توان این طور معنا کرد که محیطی است با تهویه درست و استاندارد هوا با استفاده از فن هایی که در آن ایجاد شده است.

جریان هوا در چنین فضایی از بالا به پایین، به سبب فیلترهای هپا همیشه در جریان و دارای فشار است.

اتاق تمیز پرتابل جریان هوا را قبل از ورود به جریان هوای داخلی کنترل کرده و آن مکان یا محیط را با استانداردهای بین المللی ارتقا می‌دهد.

این ارتقا باعث می‌شود اتاق تمیز پرتابل تا کلاس ۱۰۰۰و یا Iso6 برسد.

با چنین رویه ای در این محیط می‌شود فعالیت‌های آزمایشگاهی و دارویی را با دقت و اطمینان بالا از عدم آلودگی انجام داد و از سر گرفت.

 مشکل بزرگ کووید-19

پس از شیوع بیماری کرونا یکی از کشورهای درگیر با این بحران که در حوزه صنعت نیز آسیب دیده آلمان بود.

کشور آلمان بارها مجبور به اجرای قرنطینه شدید شد و هنوز هم به رغم ضریب واکسیناسیون بالا با مشکلاتی دست و پنجه نرم می‌کند.

اکثر بیمارستان‌ها بزرگ و کوچک کشور آلمان در این دو سال گذشته مجبور شدند بخش‌هایی را به سالن‌های اصلی خود اضافه کنند.

راهروهای تازه افتتاح شده و سوله‌هایی که برای بستری شدن بیماران در نظر گرفته شده بود، اکنون به جای تخریب باید استانداردسازی شوند.

در چنین شرایطی که کووید-19 همچنان در کنار زندگی روزمره انسان جاخوش کرده، وجود اتاق تمیز پرتابل یک ضرورت است.

بسیاری از بیمارستان‌های آلمان به خصوص در شهرهای اصلی با توجه به افزایش ظرفیت پذیرش به داشتن اتاق تمیز پرتابل نیاز جدی دارند.

دستکم 450 آزمایشگاه سیار و نیمه سیار در برلین و مونیخ در این دو سال رونمایی و شروع به کار کردند.

این آزمایشگاه‌ها نیز باید به اتاق تمیز پرتابل مجهز شوند تا بتوانند با آرامش خاطر و اطمینان کامل دست به آزمایشات تشخیصی بزنند.

در ساخت اتاق تمیز رعایت استانداردها و معیارهای خاص ضروری است.

هدف از طراحی و ساخت این اتاق‌های تمیز پرتابل، کنترل میزان ذرات معلق موجود در هوا، رطوبت اتاق و حجم آلاینده‌های موجود است.

اهمیت رعایت استانداردهای اتحادیه اروپا

وسایل و تجهیزات به کار رفته در این اتاق نیز باید به‌گونه‌ای باشند که مانع از ایجاد آلاینده شوند.

جریان هوا در اتاق تمیز با استفاده از الگوی عمودی و دو فیلتر مختلف، اجرا می‌شود.

استفاده از فیلترها کمک می‌کند که هوای تصفیه‌شده با فشاری مثبت وارد محفظه کلین روم شود.

این فیلترها در استاندارد اتحادیه اروپا اکنون از خود آلمان به نزدیک 40 کشور مختلف در جهان صادر می‌شود.

سازندگان اتاق تمیز پرتابل امیدوارند بتوانند به عنوان صاحبان صنعت به بیمارستان‌های خود آلمان خدمات شایسته‌ای ارائه بدهند.

مشکلات اقتصادی بیمارستان‌ها نیز باید مورد بازدید مقامات آلمان قرار بگیرد.

برای مدیران بیمارستان‌هایی که در اداره روزمره خود مشکل دارند خرید و داشتن اتاق تمیز پرتابل ساده نیست اما حیاتی است.

البته کلین روم‌ها دارای اجزا و تجهیزات مختلف هستند. نوع کاربرد می‌تواند موجب تغییر برخی از تجهیزات ضروری در طراحی و ساخت کلین روم شود.

از آنجا که از اتاق تمیز معمولا برای استریل نگه‌داشتن تجهیزات طبی و آزمایشگاهی استفاده می‌شود، تجهیزات در تمام موارد، به‌گونه‌ای انتخاب می‌شوند که مانع از ورود آلودگی به این بخش شود.

مهم‌ترین اجزای هر اتاق تمیز شامل موارد زیر است:

• اجزای استیل
• کانال‌کشی‌ها، فن‌ها و فیلترها
• پس باکس
• سیستم روشنایی
• بنج
• پنجره‌های دوجداره
• درب شیشه‌ای یا آلومینیومی
• سینک، هود و میز
• سیستم قفل هوا یا ایرلایک
• کابینت، کمد و مبلمان
• سیستم قفل ورودی هوای وابسته یا سیستم اینترلاک وابسته
• اتاقک توزین
• فیلترهای هپا و الپا
• سیستم مانیتورینگ
• هود لامینار
• پرده‌های PVC
• کف‌پوش‌های انتی باکتریال

کارشناسان و مهندسان در آلمان تلاش می‌کنند تا حد امکان تمامی اجزای نام برده شده در نوع اتاق تمیز پرتابل نیز دیده شود.

نیاز جدی بیمارستان‌های کشور آلمان در شرایط بحرانی کووید-19 به داشتن اتاق تمیز پرتابل به خصوص در محیط‌های کوچک روز به روز افزایش پیدا می‌کند.

استفاده از کلین روم یا اتاق تمیز پرتابل در دندانپزشکی و آزمایشگاه‌ها نیز بسیار کاربردی است.

به دلیل اینکه، تجهیزات مورد استفاده در این بخش‌ها رابطه مستقیمی با سلامتی افراد و جامعه دارند، بنابراین استریل و ضدعفونی نگه‌داشتن آن‌ها ضروری است.

این مسئله، ضرورت استفاده از کلین روم قابل‌حمل در حوزه پزشکی را بیشتر آشکار می‌سازد.

وجود اتاق تمیز یا کلین روم در محیط‌های آزمایشگاهی و صنایع دارویی و غذایی لازم و حیاتی است البته از نوع استاندارد!

به گزارش اندیشگران – اتاق تمیز یا کلین روم در یک دهه گذشته در سراسر جهان به یک الزام جدی در صنایع مختلف تبدیل شده است.

پروژه 55 میلیون دلاری پژوهش سرطان ریه در دانشگاه آکسفورد دستکم 8 سال به طول انجامید.

پروفسور گری هارتفی در آیین رونمایی از دارویی که گفته می‌شود به احتمال زیاد مقاومت سلول‌های عصبی منتهی به ریه را چندین برابر می‌کند به نکته مهمی اشاره کرد.

او در سخنرانی مهم خود که شاید جا داشت در تشکر از ده‌ها نفر و حامی مالی خلاصه شود به اهمیت اتاق تمیز اشاره کرد.

وی گفت: دو سال از پژوهش ما گذشته بود که دانشجوی میکروبیولوژی من در ایمیلی از اشتباه بزرگ ما پرده برداشت.

ما در حال تحقیق روی سلول‌های سرطانی شده ریه بودیم و در آزمایشگاه مرکزی آکسفورد خبری از اتاق تمیز نبود.

بلافاصله اتاق تمیز در نظر گرفته شد و ما با به روز ترین تجهیزات ممکن به تحقیق و پژوهش خود ادامه دادیم.

اتفاق مهم این بود که بعد از آن همه گروه نتیجه کار در اتاق تمیز استاندارد را مشاهده کردند.

هدف از تاسیس و ساخت اتاق تمیز یا کلین روم چیست؟

به طور کلی کلین روم برای از بین بردن آلودگی و میکروارگانیسم‌های مضر و مخرب در محیط آزمایشگاهی یا تولیدی مورد استفاده قرار می‌گیرد.

هوای بیرون از محیط اصلی در دو نوع فیلتر (HEPA or ULPA) ایزوله شده و در شرایطی که دارای ویژگی لازم برای حضور در اتاق تمیز باشد از کانال مخصوص به چرخه اتاق تمیز باز می‌گردد.

در تمیز نگاه داشتن اتاق تمیز از چند عامل مثل عوامل ضدعفونی کننده، فشار هوا، درجه هوا و غیره استفاده می‌کنند.

چه کسانی به اتاق تمیز نیاز دارند؟

شاید یک پاسخ این باشد که هر جا محصولی تولید می‌شود که سلامت مردم سر و کار دارد، نیاز به رعایت استانداردها است.

استانداردها نیز خود به خود اگر به طور کامل رعایت شوند، جای هیچ تردیدی را باقی نخواهند گذاشت.

اتاق تمیز یا کلین روم محیطی با آلایش کنترل شده ذرات معلق در فضاست که در هر متر مکعب آن تعداد معینی ذره موجود است.

معمولا برای تولید مواد نیمه رسانا مانند ژرمانیوم، سیلیکون یا برای تولید لوازم تکنولوژیک پزشکی و زمینه های دیگر به کار گرفته می شود.

جریان هوای هدایت شده به داخل کلین روم توسط دستگاه های مخصوص تصفیه و فیلتر می شوند و هوای داخل محیط اتاق تمیز به طور دائم در چرخش و تصفیه مجدد قرار می گیرد.

اتاق تمیز (کلین روم) در صنایع مختلفی کاربرد دارد و در هر صنعت دارای یک درجه و رتبه بندی است.

در حین طراحی و ساخت باید فضایی که قرار است در آن اتاق تمیز ساخته شود بررسی و طبق استانداردهای GMP ساخته شود.

کاهش آلودگی کلین روم و پیشگیری از ورود میکروارگانیسم های بیماری زا، اهمیت بسیار زیادی داشته و از گسترش آلودگی در این محیط پیشگیری خواهد کرد.

کلاس و رده استاندارد در کلین روم

به طور کلی هشت رده مهم طبقه بندی شده در ISO equivalent کلین روم یا اتاق تمیز وجود دارد:

کلاس1 ، 10، 100، 1000، 10000، 100000 شش رده اصلی در این میان هستند. به همین ترتیب نام‌های ISO 3 تا 8 نیز به این طربقه بندی وابسته بوده و اطلاق می‌شود.

اتاق تمیز شامل تجهیزات مختلفی است و برای اینکه یک کلین روم مطابق با استانداردها باشد باید از تجهیزاتی که مناسب استفاده کند. در ادامه به چند مورد از تجهیزات اتاق تمیز اشاره می کنیم:

• تجهیزات استیل کلین روم
• کانال کشی و فن فیلتر ها
• پس باکس اتاق تمیز
• سیستم روشنایی کلین روم
• بنچ اتاق تمیز
• پنجره کلین روم؛ پنجره های دو جداره شیشه ایی که عایق خوبی در برابر صدا و حرارت هستند.
• درب کلین روم؛ جنس درب های کلین روم می تواند از شیشه و یا آلومینیوم باشد درب های آلومینیومی کاربرد بیشتری را به جهت خصوصیات ظاهری زیبا، استحکام بالا، فیلترینگ خوب، استحکام هوای قوی، عایق حرارتی، حفظ گرمای مناسب و تمیز کردن آسان دارند.
• میز و هود کلین روم
• ایرلاک
• کمد و کابینت
• مبلمان
• سینک
• لباس
• سیستم اینترلاک وابسته
• انواع درب های اتاق تمیز کاملا فلاش شده و سازگار با GMP با فریم آلومنیومی و UPVC با قیمت مناسب و سیستم های اینترلاک آنها با نصب آسان سالن کلین روم
• دوش هوا اتاق تمیز ایر شاور
• هواساز
• فن فیلتر یونیت
• اتاقک توزین
• پس باکس کلین روم
• پس تروکس اتاق تمیز
• سیستم مونیتورینگ
• فیلتر های هپا و الپا
• سیستم ایر شاور
• فیلتر باکس هپا
• کف سازی
• پرده pvc
• دوش هوا
• هود لامینار
• کانال کشی
• فیلتر باکس تجهیزات استیل و …

اتاق تمیز سیستم اتحادیه اروپا

این مجموعه از استاندارد ها جهت افزایش کارایی GMP در صنایع حساس وضع می‌شود.

رعایت این استاندارد از سوی تولید کنندگان محصولات دارویی انسانی و حیوانی بسیار موثر بود این سیستم تحت نام مجموعه قوانین GMP اتحادیه اروپا مورد استفاده قرار می‌گیرد.

پرسنل باید از لباس های مخصوص استفاده کنند و برای رسیدن به سطح مطلوبی از تمیزی مورد نظر بایستی از هواسازهای مجهز به فیلتر با کارایی بسیار دقیق و بالا استفاده شود.

اتاق های تمیز بر اساس میزان تمیزی هوا طبقه بندی می شوند. در استاندارد فدرال 209 (A تا D) ایالات متحده آمریکا ، تعداد ذرات معادل و بیشتر از 0.5 میکرومتر در یک فوت مکعب هوا اندازه گیری می شود و از این شمارش برای طبقه بندی اتاق تمیز استفاده می شود. این نامگذاری متریک در جدیدترین نسخه 209E استاندارد نیز پذیرفته شده است. استاندارد 209E در داخل کشور استفاده می شود. استاندارد جدیدتر TC 209 از سازمان استاندارد بین المللی است. هر دو استاندارد یک اتاق تمیز را براساس تعداد ذرات موجود در هوای آزمایشگاه طبقه بندی می کنند. استانداردهای طبقه بندی FS 209E و ISO 14644-1 برای طبقه بندی سطح پاکیزگی یک اتاق تمیز یا یک منطقه تمیز ، نیاز به اندازه گیری و محاسبات خاص تعداد ذرات دارند. در انگلستان ، استاندارد 5295 انگلیس برای طبقه بندی اتاق های تمیز استفاده می شود. این استاندارد در شرف جایگزینی با BS EN ISO 14644-1 است.

 اتاق های تمیز با توجه به تعداد و اندازه ذرات مجاز در هر حجم هوا طبقه بندی می شوند. اعداد بزرگی مانند “کلاس 100” یا “کلاس 1000” به FED_STD-209E اشاره دارند و تعداد ذرات با اندازه 0.5 میکرومتر یا بیشتر مجاز در هر فوت مکعب هوا را نشان می دهند. این استاندارد همچنین امکان درون یابی را فراهم می کند ، بنابراین توصیف مثال “کلاس 2000” و غیره ممکن است.

 اعداد کوچک به استانداردهای ISO 14644-1 مراجعه می کنند ، که لگاریتم اعشاری تعداد ذرات 0.1 میکرومتر یا بیشتر مجاز در هر متر مکعب هوا را مشخص می کند. بنابراین ، به عنوان مثال ، یک  ISO 5 دارای حداکثر 105 = 100000 ذره در مترمربع است.

هر دو استاندارد FS 209E و ISO 14644-1 روابط لگاریتمی را بین اندازه ذرات و غلظت ذرات فرض می کنند. به همین دلیل ، چیزی به نام غلظت ذرات صفر وجود ندارد. هوای معمولی اتاق تقریباً کلاس 1،000،000 یا ISO 9 است.

طراحی کارخانه دارویی یکی از کارهایی است که باید قبل از ساخت کارخانه های مربوط به صنایع دارویی انجام شود. امروزه صنایع دارویی دارای کارخانه هایی می باشند که داروهای مهم پزشکی در آن ها تولید می شوند. در واقع این داروها ارتباط مستقیمی با سلامتی بیماران و افراد جامعه خواهند داشت. به همین دلیل در طراحی و ساخت کارخانه های دارویی باید نکات بسیاری را لحاظ کرد. اگر تاکنون در مورد نحوه طراحی کارخانه دارویی اطلاعی نداشته اید، در این مقاله به صورت کامل به جزئیات آن آشنا خواهید شد.

طراحی کارخانه دارویی چیست؟

طراحی کارخانه دارویی به مجموعه اقداماتی گفته می شود که برای ساخت یک کارخانه دارویی انجام خواهد شد. در طراحی پلان و نقشه های مربوط به ساخت کارخانه و همچنین مجوز های لازم به صورت کامل در نظر گرفته خواهند شد. در این طراحی باید پارامترهای بسیار مختلفی در نظر گرفته شوند و این کار به صورت کاملا حرفه ای انجام می شود. لازم است بدانید طراحی کارخانه دارویی از طراحی بسیاری از کارخانه ها و صنایع دیگر سخت تر می باشد. زیرا مسائل ایمنی و سلامتی در این گونه کارخانه ها از جمله تهیه مواد اولیه دارویی از اهمیت بسیار بالایی برخوردار می باشند.

طراحی کارخانه دارویی چه اهمیتی دارد؟

طراحی کارخانه دارویی
طراحی کارخانه دارویی امروزه در طیف های بسیار گسترده ای انجام می شود. با گسترش بیماری ها و تنوع روزافزون آن ها هر جامعه ای احتیاج چند برابر به دارو دارد. همچنین با توجه به تحریم هایی که علیه کشور ما اعمال شده است نیاز به داروهای داخلی دو چندان شده است. یعنی محققان ملزم هستند مشابه بسیاری از داروهای خارجی را در داخل کشور تولید نمایند. بنابراین ارزش این کارخانه ها و صنایع در کشور بسیار بالا می باشد. بدون این صنایع، یک کشور قادر نخواهد بود داروی مورد نیاز جامعه خود را تامین نماید.

نحوه طراحی کارخانه دارویی

در طراحی کارخانه دارویی باید موارد بسیار مختلفی در نظر گرفته شود. در ابتدا برای راه اندازی هر بخش لازم است از سازمان های مربوطه مجوزهای لازم را کسب کنید. بدون کسب این مجوز ها نمی توانید هیچ فعالیتی در این کارخانه ها داشته باشید. دومین مسئله ای که باید بسیار به آن اهمیت داده شود، مسائل ایمنی هستند. یعنی طراحی کارخانه دارویی باید به صورتی انجام شود که نهایت ایمنی را در محیط به وجود بیاورد. برای طراحی این کارخانه ها و انجام کارهای داروسازی ابتدا تعین شود که در این کارخانه قرار است کدام نوع دارو تولید شود. زیرا شرایط تولید هر دارو با یکدیگر فرق می کند.

کلین روم یا اتاق تمیز چیست؟

کلین روم یکی از اجزائی است که باید در طراحی کارخانه دارویی حتما مورد توجه قرار گیرد. در واقع یک کارخانه دارویی را بدون کلین روم نمی توان یک کارخانه کامل در نظر گرفت. به کلین روم، اتاق تمیز نیز گفته می شود. وجود این اتاق برای کارخانه هایی که با سلامت انسان ها و جامعه ارتباط مستقیم دارند بسیار ضروری است. مثلا کارخانه های مربوط به تولید دارو و یا کارخانه های تولید مواد غذایی. این اتاق ها به صورت ایزوله شده هستند. این اتاق برای از بین بردن آلودگی ها و مواد مضر موجود محیط ساخته می شوند. نظریه ساخت این اتاق ها برای اولین بار توسط لرد لیستر مطرح شدند.
اتاق تمیز باید چه ویژگی هایی داشته باشد؟

کلین روم
یک اتاق تمیز در طراحی کارخانه دارویی باید ویژگی های خاص خود را داشته باشند. بدون این ویژگی ها یک کلین روم نمی تواند کارآمدی خود را نشان دهد. در ادامه به برخی از این ویژگی ها می پردازیم.
• مهم ترین نکته در مورد کلین روم ایزوله بودن آن است. این اتاق باید به گونه ای طراحی شود که هیچ گونه موادی اعم از هوا و ذرات غبار نتوانند وارد این اتاق شوند.
• ویژگی بسیار مهم دیگر کلین روم در طراحی کارخانه دارویی، تجهیزات موجود در آن می باشند. این تجهیزات نباید با هم هیچ گونه اصطکاک و برخوردی داشته باشند که منجر به ایجاد آلودگی شود. آلودگی می تواند از نوع شیمیایی و یا از نوع گرد و غبار باشد.
• تمامی درزهای موجود در این اتاق به صورت کامل باید پوشیده شوند. همچنین داشتن فیلترهای تصفیه هوا برای این اتاق کاملا الزامی است.
نکات مهم در طراحی کارخانه مختص دارو
در طراحی کارخانه دارویی باید نکات زیادی در نظر گرفته شود تا طراحی و ساخت پروژه به صورت هدفمند پیش رود. در ابتدا قبل از طراحی، باید به قوانین و مجوزهای مربوط به طراحی این کارخانه ها اطلاع دقیق داشته باشید. زیرا ممکن است طراحی شما خلاف قوانین موجود باشد. این قوانین توسط وزارت بهداشت کشور و صنایع دارو تعین می شوند. در این طراحی باید بخش های مختلف کارخانه و چیدمان آن در نظر گرفته شود. همچنین نحوه قرارگیری تجهیزات و مکان لازم جهت راه اندازی آن ها بسیار مهم می باشد.شز
طراحی این کارخانه توسط چه کسانی انجام می شود؟
شاید شما نیز این سوال را داشته باشید که چه کسانی بهتر است کار طراحی کارخانه دارویی را انجام دهند؟ طراحی این نوع کارخانه ها به علم، آگاهی و تجربه بسیار بالایی احتیاج دارد. بنابراین لازم است از بهترین مهندسان و مشاوران کاردان شرکت اندیشگران جامع صنعت ایرانیان در این زمینه استفاده شود. افرادی که طراحی کارخانه دارویی را به افراد غیر ماهر می سپارند محتمل ضرر های فراوانی می شوند. البته اتلاف زمانی نیز یکی دیگر از عواملی است که ضرر زیادی به پروژه طراحی کارخانه وارد خواهد کرد.
هزینه طراحی کارخانه دارویی چقدر می باشد؟

هزینه طراحی کارخانه دارویی
هزینه طراحی کارخانه دارویی و ساخت آن از هزینه طراحی و ساخت کارخانه های دیگر با زمینه کاری متفاوت بسیار بیشتر می باشد. زیرا کار طراحی و ساخت کارخانه های دارویی بسیار سخت تر بوده و به زمان بیشتری احتیاج دارد. مسائل ایمنی بسیار بالا و تجهیزات فوق پیشرفته راه اندازی و طراحی این کارخانه ها را بسیار هزینه بر کرده اند. البته اگر برنامه دقیق و منسجمی برای طراحی و ساخت کارخانه داشته باشید تا حد امکان می توانید از ایجاد هزینه های جانبی جلوگیری کنید. یکی از راه های کاهش این هزینه ها استفاده از مهندسان و کارشناسان خبره شرکت اندیشگران جامع صنعت ایرانیان در این زمینه است.

در دنیای امروز که کیفیت و دقت تولید حرف اول را می زند، وجود فضاهایی با کنترل دقیق شرایط محیطی اهمیت ویژه ای پیدا کرده است. یکی از این فضاهای حیاتی، اتاق تمیز (Clean Room) است. این اتاق ها با کنترل دقیق عواملی چون میزان ذرات معلق، رطوبت، دما و فشار، امکان تولید محصولات حساس و دقیق را فراهم می کنند. در بسیاری از کارخانه های پیشرفته، وجود اتاق تمیز دیگر یک گزینه نیست، بلکه ضرورتی اجتناب ناپذیر است.

اتاق تمیز چیست؟

اتاق تمیز به فضایی گفته می شود که در آن میزان آلودگی های هوا، ذرات معلق، میکروارگانیسم ها و سایر عوامل محیطی تحت کنترل قرار دارند. هدف اصلی از طراحی اتاق تمیز، جلوگیری از ورود یا تولید ذرات و آلودگی ها در فرآیند تولید است.
در این اتاق ها، هوا از طریق فیلترهای HEPA یا ULPA تصفیه می شود تا کوچک ترین ذرات گرد و غبار نیز حذف شوند. همچنین جریان هوای تمیز به صورت یکنواخت در کل فضا توزیع می شود تا آلودگی در یک نقطه جمع نشود.

استانداردهای اتاق تمیز

برای سنجش میزان تمیزی، از استانداردهایی مانند ISO 14644 استفاده می شود. بر اساس این استاندارد، اتاق ها بر اساس تعداد ذرات معلق در هر مترمکعب طبقه بندی می شوند.
برای مثال:

• ISO Class 1 تمیزترین سطح ممکن است که در صنایع نیمه هادی استفاده می شود.
• ISO Class 7 یا 8 معمولاً در صنایع غذایی یا دارویی کاربرد دارد.

صنایع استفاده کننده از اتاق تمیز

1. صنعت داروسازی

در فرآیند تولید دارو، حتی کوچک ترین آلودگی می تواند سلامت مصرف کننده را به خطر بیندازد. به همین دلیل اتاق تمیز برای تولید قرص ها، آمپول ها و واکسن ها حیاتی است.

2. صنایع الکترونیک و نیمه هادی

تراشه های الکترونیکی و قطعات حساس باید در محیطی کاملاً کنترل شده تولید شوند. یک ذره گرد و غبار می تواند مدار یک تراشه را از کار بیندازد.

3. صنایع غذایی

در کارخانه های تولید مواد غذایی، اتاق تمیز کمک می کند تا محصولات از آلودگی میکروبی در امان بمانند و عمر مفیدشان افزایش یابد.

4. صنایع خودروسازی و هوافضا

در ساخت قطعات دقیق موتور، سیستم های الکترونیکی و حسگرها، کنترل شرایط محیطی نقش بزرگی در کیفیت محصول دارد.

5. تجهیزات پزشکی و بیمارستانی

تولید ابزارهای جراحی، ایمپلنت ها و لوازم پزشکی نیاز به اتاق تمیز با استانداردهای بسیار بالا دارد.

مزایای استفاده از اتاق تمیز در کارخانه ها

1. افزایش کیفیت و دقت تولید

کنترل شرایط محیطی باعث می شود فرآیند تولید بدون خطا و آلودگی انجام شود، در نتیجه کیفیت نهایی محصولات بالاتر می رود.

2. کاهش هزینه های ناشی از ضایعات

در محیط های آلوده، احتمال خرابی یا آلودگی محصول زیاد است. اتاق تمیز با کاهش خطاها، ضایعات تولید را به حداقل می رساند.

3. رعایت الزامات قانونی و استانداردها

بسیاری از صنایع (مثل داروسازی و غذایی) ملزم به رعایت استانداردهای بین المللی هستند. وجود اتاق تمیز، تضمین کننده انطباق با این الزامات است.

4. افزایش عمر تجهیزات و ماشین آلات

هوای تمیز و بدون ذرات باعث می شود تجهیزات حساس کارخانه کمتر فرسوده شوند و هزینه های تعمیر و نگهداری کاهش یابد.

5. افزایش اعتماد مشتری و اعتبار برند

شرکت هایی که از سیستم های اتاق تمیز استفاده می کنند، نشان می دهند که به کیفیت، سلامت و ایمنی محصول اهمیت می دهند. این موضوع اعتبار برند را در بازار افزایش می دهد.

اجزای اصلی اتاق تمیز

1. سیستم تهویه و فیلتر هوا (HVAC):
   قلب اتاق تمیز است و وظیفه تأمین و تصفیه هوای پاک را دارد.
2. درب ها و پنجره های هوابند:
   مانع از ورود آلودگی و تغییر فشار می شوند.
3. لباس ها و تجهیزات مخصوص:
   کارکنان در اتاق تمیز باید از لباس های آنتی استاتیک و ماسک های مخصوص استفاده کنند تا آلودگی وارد محیط نشود.
4. سیستم مانیتورینگ:
   برای کنترل مداوم دما، رطوبت، فشار و تعداد ذرات در هوا به کار می رود.

چالش های طراحی و نگهداری اتاق تمیز

اگرچه اتاق تمیز مزایای زیادی دارد، اما طراحی و نگهداری آن نیاز به دانش و هزینه بالایی دارد.

• طراحی باید به گونه ای باشد که جریان هوا یکنواخت و بدون گرداب باشد.
• درب ها نباید به طور هم زمان باز شوند تا فشار داخلی حفظ شود.
• سیستم فیلترها باید به صورت منظم تعویض شوند.
• کارکنان باید آموزش های خاصی برای رفتار در محیط اتاق تمیز ببینند.

فناوری های نوین در اتاق تمیز

در سال های اخیر، فناوری های هوشمند و اتوماسیون وارد این حوزه شده اند.

• سنسورهای هوشمند برای پایش لحظه ای شرایط محیطی
• سیستم های خودکار فیلتر و تهویه
• مانیتورینگ از راه دور
  این پیشرفت ها باعث شده اند اتاق های تمیز امروزی کارآمدتر، پایدارتر و کم هزینه تر از گذشته باشند.

اهمیت آموزش پرسنل

بسیاری از آلودگی ها توسط خود کارکنان وارد محیط می شوند. بنابراین آموزش نحوه ورود، لباس پوشیدن، حرکت در فضا و حتی نحوه صحبت کردن در اتاق تمیز بسیار مهم است.
کارکنان باید بدانند هر حرکت غیرضروری ممکن است ذراتی را در هوا پخش کند که به محصولات آسیب بزند.

نتیجه گیری

اتاق تمیز، یکی از ضروری ترین بخش های کارخانه های مدرن است. این فضا نه تنها کیفیت تولید را تضمین می کند، بلکه باعث کاهش هزینه ها، افزایش بهره وری و رعایت استانداردهای بین المللی می شود.
در آینده نزدیک، با گسترش فناوری و نیاز روزافزون به تولید محصولات دقیق و ایمن، اتاق های تمیز جایگاه پررنگ تری در صنایع مختلف خواهند داشت.
سرمایه گذاری در طراحی و اجرای اتاق تمیز، در واقع سرمایه گذاری روی کیفیت، ایمنی و آینده برند است.

در بسیاری از صنایع پیشرفته به ویژه در صنایع داروسازی، الکترونیک، تجهیزات پزشکی، نانو تکنولوژی و تولید نیمه هادی ها حفظ سطح پاکی هوا (Air Cleanliness) یکی از شروط اساسی به شمار می آید. کوچک ترین ذرات معلق در هوا می توانند باعث آلودگی محصول، نقص عملکرد یا کاهش بازدهی تجهیزات شوند. در چنین محیط هایی، کلین روم یا اتاق تمیز نقش حیاتی دارد. اما خود کلین روم بدون سیستم مناسب فیلتراسیون هوای بسیار قوی معنایی ندارد.

یکی از رایج ترین و مؤثرترین فناوری هایی که در کلین روم ها استفاده می شود، فیلتر HEPA است. فیلتر HEPA به معنای «هوا با کارایی بالا در حذف ذرات معلق» است.

در این مقاله قصد دارم ابتدا به توضیح ماهیت فیلتر HEPA بپردازم، سپس به نقش آن در کلین روم، مکانیزم عملکرد، انواع و نکات طراحی، نگهداری و چالش ها را بررسی کنم تا خواننده به درک عمیقی از اهمیت و چگونگی بهره برداری از فیلتر HEPA در محیط های کنترل شده برسد.

فیلتر HEPA چیست؟

پیش از آن که وارد جزئیات نقش آن در کلین روم شویم، باید سازوکار و ماهیت فیلتر HEPA را کامل بشناسیم. در این بخش به تعریف، استانداردها و تاریخچه مختصری از فیلتر HEPA می پردازم.

تعریف و استانداردهای HEPA

اصطلاح HEPA مخفف High Efficiency Particulate Air filter است. به زبان ساده، فیلتر HEPA به فیلتری گفته می شود که قادر است حداقل ۹۹٫۹۷٪ ذرات معلق با اندازه ۰٫۳ میکرون را از هوای عبوری حذف کند.

این عدد یعنی: اگر یک فیلتر را با ذرات معلق اندازه ۰٫۳ میکرون (ذراتی که در عبور از فیلتر بیشترین چالش را ایجاد می کنند، تحت عنوان Most Penetrating Particle Size یا MPPS) آزمون کنیم، فقط ۰٫۰۳٪ از آن ذرات از فیلتر عبور می کنند.

در استانداردهای اروپایی و بین المللی نیز کمی تفاوت وجود دارد: بعضی استانداردها کارایی ۹۹٫۹۵٪ را نیز به عنوان حداقل قبول می کنند.

مهم است بدانیم که فیلتر HEPA تنها به این عدد محدود نمی شود — برای ذرات بزرگ تر یا کوچک تر از ۰٫۳ میکرون، کارایی اغلب بهتر است (زیرا ذرات بزرگ تر به راحتی توسط مکانیسم برخورد یا انسداد حذف می شوند و ذرات خیلی کوچک تر بیشتر تحت تأثیر پدیده انتشار (Diffusion) به الیاف فیلتر برخورد می کنند.

همچنین، استانداردهای فیلتر HEPA در مستنداتی مانند EN 1822 و ISO 29463 بررسی می شوند که روش آزمون، کلاس کارایی و شرایط را تعریف می کنند.

مکانیزم عملکرد فیلتر HEPA

فیلتر HEPA به صورت یک بستر از الیاف بسیار ریز (معمولاً شیشه ای یا پلیمر) با چینش تصادفی طراحی می شود. هوا همراه ذرات معلق از بین این ساختار عبور می کند و ذرات به دلایل زیر در مسیر گیر می کنند یا می چسبند:

1. برخورد تشخیصی (Interception): ذراتی که مسیر هوا را دنبال می کنند و از کنار الیاف عبور می کنند به دلیل فاصله کم به الیاف نزدیک شده و توسط آن ها جذب می شوند.
2. اصطکاک یا برخورد (Impaction): ذرات سنگین تر نمی توانند مسیر جریان هوا را دقیقاً دنبال کنند و به دلیل اینرسی با الیاف برخورد می کنند و در آنجا گیر می افتند.
3. انتشار (Diffusion): ذرات بسیار کوچک تر (مثلاً کمتر از ۰٫۱ میکرون) تحت تأثیر حرکت براونی (Brownian motion) مسیر نامنظمی دارند و در برخورد با الیاف به دام می افتند.

ترکیب این سه مکانیسم باعث می شود که فیلتر HEPA بتواند طیف وسیعی از اندازه ذرات را حذف کند. نکته مهم این است که نقطه ضعف فیلتر HEPA معمولاً در ذراتی با قطر نزدیک به ۰٫۳ میکرون دیده می شود (MPPS) — به همین دلیل آزمون کارایی براساس آن ذرات انجام می شود.

همچنین، عملکرد فیلتر به عوامل زیر بستگی دارد:

• ضخامت بستر فیلتری
• چگالی و قطر الیاف
• سرعت عبور هوا (Face Velocity)
• تفاوت فشار عبوری (Pressure Drop)
• دما، رطوبت و شرایط محیطی
• تجمع ذرات در سطح فیلتر

اگر سرعت عبور هوا زیاد باشد، ممکن است ذرات بزرگ تر فرصت برخورد نداشته باشند و از فیلتر عبور کنند؛ اگر هم سرعت خیلی کم باشد، بازده حذف ذرات ریز افت می کند. بنابراین طراحی بهینه سرعت عبور (معمولاً حدود ۰٫۵ متر بر ثانیه برای فیلتراسیون پایانی در کلین روم) امری حیاتی است.

چرا فیلتر HEPA در کلین روم اهمیت دارد؟

پس از شناخت فیلتر HEPA، اکنون می خواهم به دلایل اهمیت آن در محیط کلین روم بپردازم. در این بخش، ابتدا مفهوم کلین روم را تشریح می کنم، سپس نقش ها و مزایای کلیدی فیلتر HEPA را بررسی می کنم و نهایتاً چالش ها و محدودیت ها را مرور می کنم.

مفهوم کلین روم (اتاق تمیز) و الزامات آن

کلین روم (Clean Room) یا اتاق تمیز، فضایی کنترل شده است که در آن سطح ذرات معلق در هوا، دما، رطوبت و فشار تا حد بسیار پایین و دقیق نگه داشته می شود. در آن، ورود ذرات خارجی باید به حداقل برسد و ذرات تولید شده داخل نیز باید سریعاً حذف شوند.

معمولاً کلاس بندی کلین روم براساس استانداردهایی مانند ISO 14644 انجام می شود؛ به عنوان مثال ISO Class 5 یا ISO Class 7 به معنی محدودیت تعداد ذرات معلق بزرگ تر از یک اندازه خاص در واحد حجم هوا است. فیلتر HEPA یکی از ارکان تحقق این استانداردهاست.

در کلین روم، هوای تأمین (Supply Air) باید عاری از ذرات معلق باشد و هوای خروجی نیز نباید اجازه دهد آلودگی به فضای بیرون منتقل شود. بنابراین سیستم تهویه، فیلتراسیون و جریان هوا (laminar یا در جریان یکنواخت) باید به دقت طراحی شوند.

در طراحی کلین روم، از واحدهایی مانند FFU (Fan Filter Units) استفاده می شود که فن + فیلتر HEPA در یک ماژول قرار دارد و هوا را از بالای سقف وارد اتاق می کند.

همچنین، محل وزش هوا باید به گونه ای باشد که هیچ ناحیه ای هوای ایستا (Stagnation) نداشته باشد و جریان هوای یکنواخت کل فضا را پوشش دهد.

بدون وجود فیلتراسیون بسیار دقیق، ذرات گرد و غبار، باکتری، ویروس، ذرات آزاد و ناخالصی های میکروسکپی می توانند به سطح محصولات بنشینند، باعث خطا در دستگاه  های حساس و ایجاد نقص یا آلودگی شوند.

مزایای اصلی استفاده از فیلتر HEPA در کلین روم

در اینجا دلایل محوری اهمیت فیلتر HEPA در کلین روم را تشریح می کنم:

۱. کنترل ذرات معلق و جلوگیری از آلودگی

مهم ترین نقش فیلتر HEPA حذف ذرات معلق از هوای تأمین است. در یک کلین روم، ذرات معلق ممکن است از افراد، تجهیزات، پوشش پرسنل، گرد و غبار محیطی و واکنش های شیمیایی یا تولیدی به وجود بیایند. حذف این ذرات به صورت مداوم سبب کاهش آلودگی سطحی، کاهش ریسک نقص در محصولات و افزایش بازده تولید می شود.

مثلاً اگر در یک کارخانه نیمه هادی، ذره ای بسیار کوچک داخل وِیفر (Wafer) قرار بگیرد، می تواند باعث نقص کامل قطعه شود. استفاده از فیلتر HEPA با حذف بیش از ۹۹٫۹۷٪ ذرات امکان وقوع چنین خطاهایی را به حداقل می رساند.

۲. تضمین تطابق با استانداردهای کیفیت

برای بسیاری از صنایع، داشتن کلین روم با استانداردهای تعریف شده الزامی است تا مجوز تولید، فروش یا گواهی کیفیت را دریافت کنند. فیلتر HEPA یکی از اجزای کلیدی در تضمین اینکه سطح ذرات معلق پایین تر از حد مجاز باشد، محسوب می شود.

در مستندات فنی کلین روم ها، فیلتر HEPA باید تحت آزمایش نشتی (Leak Test) قرار گیرد تا از عدم وجود درز یا نقص در ساختار آن اطمینان حاصل شود. معمولاً میزان نشتی نباید بیش از ۰٫۰۱٪ باشد (یعنی کمتر از یک در ده هزار ذره عبوری)

علاوه بر این، مراجع نظارتی مانند FDA در صنایع دارویی الزام به اعتبارسنجی (Validation) و تست های دوره ای فیلتر HEPA دارند

۳. ثبات جریان هوا و الگوی توزیع یکنواخت

فیلتر HEPA، به ویژه وقتی همراه با FFU یا ماژول های سقفی به کار رود، کمک می کند تا جریان هوای یکنواخت و کنترل شده در اتاق برقرار شود. این جریان هوایی باعث می شود ذرات معلق از بالا به پایین رانده شوند و از سقف به فیلترها برگشته و حذف شوند، بدون اینکه گردش تصادفی یا آشوب در هوا ایجاد شود.

اگر جریان هوا ضعیف یا نامتقارن باشد، ممکن است ذرات در گوشه ها جمع شوند یا به بخش های حساس برسند. فیلتر HEPA با طراحی مناسب، به کنترل این توزیع کمک می کند

۴. ایمنی میکروبی و حذف عوامل زیستی

فیلتر HEPA می تواند بسیاری از ذرات بیولوژیکی مانند باکتری ها، قارچ ها و ویروس ها را حذف کند. هرچند که حذف کامل همه ویروس ها با تضمین مطلق ممکن نیست، اما در کاربردهایی مانند پاکسازی محیط آزمایشگاه، بخش های بیمارستانی یا تولید دارو، نقش حفاظتی مهمی دارد.

در برخی مواقع، فیلتر HEPA در اتاق های ایزوله عفونی (Airborne Infection Isolation Rooms) نیز استفاده می شود تا از انتشار پاتوژن ها به فضای بیرون جلوگیری نماید.

۵. کاهش هزینه های ناشی از ضایعات و افزایش بازده

کاهش آلودگی ناشی از ذرات به معنای کاهش ضایعات محصولات، کاهش ریسک بازگرداندن محصول یا شکایت مشتریان و کاهش هزینه تعمیر و نگهداری تجهیزات حساس است. اگر فیلتر HEPA به درستی عمل کند، هزینه اولیه آن از طریق کاهش ضررهای ناشی از آلودگی جبران خواهد شد.

همچنین، با حذف ذرات معلق، عمر مفید تجهیزات روشنایی، سنسورها، ابزار دقیق و دستگاه های نوری افزایش می یابد، چراکه این ذرات اغلب باعث ساییدگی یا اختلال در عملکرد می شوند.

۶. مدیریت ریسک و اطمینان از کیفیت

در محیط هایی که کیفیت محصول حیاتی است (مثل داروسازی، تجهیزات پزشکی، نیمه هادی)، حتی یک ذره خطا می تواند منجر به فاجعه مالی یا دعوی حقوقی شود. فیلتر HEPA در سیستم کنترل کیفیت و مدیریت ریسک به عنوان یکی از لایه های محافظت، اهمیت ویژه ای دارد.

به عبارت دیگر، وجود فیلتر HEPA به ایشان تضمین می دهد که آلودگی هوایی تحت کنترل است و از ورود ذرات خارجی به فرآیند اصلی جلوگیری می شود.

سخن پایانی

در این مقاله تلاش کردم تا فیلتر HEPA چیست و چرا در کلین روم اهمیت دارد؟ را از دیدی فنی، کاربردی و تخصصی تشریح کنم. ابتدا ماهیت و استانداردهای فیلتر HEPA را بررسی کردیم، سپس دلایل اهمیت آن در محیط کلین روم را ذکر کردیم، و در ادامه بخش طراحی، نگهداری، چالش ها و نوآوری ها را دیدیم.

سوالات متداول

۱. آیا فیلتر HEPA می تواند تمامی ویروس ها را حذف کند؟
پاسخ: فیلتر HEPA قدرت حذف ذراتی تا اندازه ۰٫۳ میکرون را دارد و در بسیاری از موارد ذرات کوچکتر را نیز با کارایی بالا جذب می کند.

۲. چه زمانی باید فیلتر HEPA را تعویض یا شست وشو کرد؟
پاسخ: زمان تعویض بستگی به شرایط محیطی، مقدار ذرات معلق و میزان بار کاری دارد. معمولاً نظارت بر اختلاف فشار (ΔP) و کاهش کارایی فیلتر می تواند معیار مناسبی باشد

۳. چه تفاوتی بین فیلتر HEPA و ULPA وجود دارد و در چه شرایطی از ULPA استفاده می شود؟
پاسخ: فیلتر ULPA (Ultra-Low Penetration Air filter) دارای کارایی بسیار بالاتر است و قادر است ≥ ۹۹٫۹۹۹٪ ذرات با اندازه حدود ۰٫۱۲ میکرون را حذف کند.

چطور یک اتاق تمیز استاندارد طراحی و تجهیز کنیم؟

در دنیای مدرن تولید، آزمایش و فناوری های پیشرفته، مفهوم اتاق تمیز یا همان Clean Room دیگر محدود به صنایع دارویی و الکترونیکی نیست. امروز، از میکروبیولوژی گرفته تا تولید تجهیزات پزشکی، صنایع غذایی و حتی اپتیک دقیق، همه به فضایی نیاز دارند که میزان ذرات معلق، آلودگی میکروبی و تغییرات محیطی در آن تحت کنترل کامل باشد. اما سؤال اساسی این است که چطور باید یک اتاق تمیز استاندارد طراحی و تجهیز کرد؟

طراحی اتاق تمیز فرآیندی ساده نیست. این کار به دانش فنی، شناخت استانداردهای بین المللی، و انتخاب دقیق تجهیزات نیاز دارد. در این مقاله، گام به گام به بررسی اصول طراحی اتاق تمیز، نحوه ی انتخاب تجهیزات، ملاحظات مهندسی و جزئیات اجرایی خواهیم پرداخت. نتیجه ی این راهنما، نقشه ای جامع برای ساخت و تجهیز یک اتاق تمیز مطابق با استانداردهای جهانی خواهد بود.

استانداردهای بین المللی در طراحی اتاق تمیز

برای طراحی اتاق تمیز باید به مجموعه ای از استانداردهای معتبر جهانی مراجعه کرد. مهم ترین مرجع در این زمینه استاندارد ISO 14644 است که کلاس های مختلف تمیزی را تعریف می کند. بر اساس این استاندارد، تعداد مجاز ذرات در هر متر مکعب هوا تعیین می شود. مثلاً در کلاس ISO 5 تنها ۳۵۲۰ ذره با اندازه ی ۰٫۵ میکرون مجاز است.

علاوه بر ISO، استانداردهایی مانند GMP (Good Manufacturing Practice) برای صنایع دارویی و FS 209E برای کاربردهای صنعتی نیز مورد استفاده قرار می گیرند. رعایت این استانداردها در طراحی اتاق تمیز، نشانگر کیفیت ساخت، ایمنی و قابلیت اعتبارسنجی فضا است.

طراح باید از همان ابتدا بداند که کلاس تمیزی موردنیاز چیست، زیرا نوع فیلتر، تعداد تعویض هوا در ساعت و نوع تجهیزات به طور مستقیم به آن وابسته است.

مراحل طراحی اتاق تمیز

طراحی اتاق تمیز فرآیندی چندمرحله ای است که باید به صورت مهندسی و مرحله به مرحله انجام شود. مراحل کلی عبارت اند از:

تحلیل نیاز و تعیین الزامات

در نخستین گام، باید هدف استفاده از اتاق تمیز مشخص شود. آیا برای تولید دارو است یا مونتاژ قطعات الکترونیکی؟ نوع صنعت، نوع آلودگی موردنظر، سطح دقت فرآیند و میزان تردد افراد همگی در تعیین نیاز مؤثرند.

طراحی مفهومی و نقشه کشی

پس از تعیین نیازها، نقشه های سه بعدی و جانمایی تجهیزات طراحی می شود. جریان حرکت هوا، مسیر ورود و خروج کارکنان، اتاق های واسطه و منطقه های فشار متفاوت باید در این مرحله لحاظ شوند.

طراحی مکانیکی و تهویه (HVAC)

یکی از حساس ترین بخش ها در طراحی اتاق تمیز، سیستم تهویه است. باید تعیین شود که جریان هوا به چه صورت وارد شود، چند بار در ساعت تعویض گردد و از چه فیلترهایی استفاده شود.

انتخاب متریال و تجهیزات

در مرحله ی بعد، مصالح ساخت و تجهیزات اصلی انتخاب می شوند. این شامل دیوارها، کف، درها، فیلترها، میزهای کار، هودها و سیستم های کنترل است.

نصب، آزمون و اعتبارسنجی

در نهایت، پس از نصب تجهیزات، اتاق باید از نظر فشار، دما، تعداد ذرات و جریان هوا آزمایش شود تا مشخص شود با استانداردهای طراحی مطابقت دارد.

طراحی سیستم تهویه و جریان هوا

سیستم تهویه در قلب هر اتاق تمیز قرار دارد. طراحی درست آن تعیین کننده ی کیفیت نهایی فضاست. در این سیستم، هوای تازه پس از عبور از فیلترهای پیش فیلتر، HEPA و ULPA وارد اتاق می شود. جریان هوای داخل اتاق به دو شکل اصلی تقسیم می شود: لامینار (یک جهتی) و توربولنت (غیر یکنواخت).

در جریان لامینار، هوا با سرعت و جهت یکنواخت از بالا به پایین حرکت می کند و باعث می شود ذرات به سرعت از محیط خارج شوند. این نوع طراحی در اتاق های ISO 5 و پایین تر استفاده می شود. در جریان توربولنت، هوا به صورت چرخشی در اتاق پخش می شود که برای کلاس های بالاتر مناسب است.

در طراحی اتاق تمیز، باید نرخ تعویض هوا بر اساس استاندارد تعیین شود. برای مثال در کلاس ISO 7، هوا باید حدود ۶۰ تا ۹۰ بار در ساعت تعویض گردد. این عدد برای ISO 8 حدود ۲۰ تا ۳۰ بار است.

فشار مثبت نیز باید حفظ شود تا هنگام باز شدن درها، آلودگی از بیرون وارد نشود. کنترل فشار میان فضاهای مختلف از طریق دمپرهای اتوماتیک و سنسورهای فشار انجام می شود.

انتخاب و طراحی فیلترهای HEPA و ULPA

فیلترها عنصر اصلی کنترل ذرات هستند. در طراحی اتاق تمیز باید از فیلترهای با راندمان بالا استفاده شود. فیلتر HEPA ذرات تا اندازه ی ۰٫۳ میکرون را تا ۹۹٫۹۷٪ حذف می کند و فیلتر ULPA حتی تا ۹۹٫۹۹۵٪ کارایی دارد.

محل نصب فیلتر اهمیت زیادی دارد. در طراحی اصولی، فیلترهای نهایی در سقف یا درون هودها قرار می گیرند تا هوای تصفیه شده مستقیماً وارد منطقه ی کاری شود. در مسیر هوای برگشتی نیز فیلترهای ثانویه نصب می شوند تا از آلودگی متقابل جلوگیری شود.

طراحی فضا و جانمایی اتاق ها

اتاق تمیز فقط شامل فضای اصلی نیست. معمولاً از چندین اتاق متصل تشکیل می شود که هرکدام نقش خاصی دارند. این فضاها ممکن است شامل اتاق تعویض لباس، پاس باکس، اتاق دوش هوا (Air Shower)، منطقه آماده سازی، انبار مواد و اتاق کنترل باشند.

طراحی مسیر تردد باید به گونه ای باشد که از تداخل مسیر تمیز و آلوده جلوگیری کند. برای مثال، مسیر ورود مواد با مسیر خروج ضایعات نباید یکی باشد. در طراحی اصولی، افراد از ورودی های جداگانه وارد می شوند و لباس تمیز خود را در اتاق مخصوص تعویض می کنند.

در جانمایی، جهت جریان هوا نیز لحاظ می شود. معمولاً فشار در بخش های تمیزتر بالاتر است و به تدریج در مسیر خروج کاهش می یابد.

انتخاب مصالح ساختمانی مناسب

در طراحی اتاق تمیز، متریال نقش تعیین کننده ای در حفظ شرایط تمیزی دارد. دیوارها باید صاف، غیرقابل نفوذ، قابل شست وشو و مقاوم به مواد شیمیایی باشند. پنل های ساندویچی با پوشش PVC یا پلی استر انتخابی رایج اند.

کف اتاق باید از جنس اپوکسی آنتی استاتیک باشد تا هم از تجمع بار الکتریکی جلوگیری کند و هم امکان شست وشوی مداوم را فراهم سازد. سقف نیز معمولاً از جنس آلومینیوم یا فولاد با روکش ضد خوردگی است.

درها باید دارای نوارهای آب بندی باشند تا فشار مثبت حفظ شود. همچنین گوشه ها باید گرد طراحی شوند تا از تجمع ذرات جلوگیری گردد.

طراحی سیستم روشنایی و الکتریسیته

نورپردازی در طراحی اتاق تمیز اهمیت زیادی دارد. نور باید یکنواخت، بدون سایه و با شدت مناسب باشد تا دید کافی در فرآیندهای دقیق فراهم کند. چراغ ها معمولاً درون سقف نصب می شوند و دارای پوشش آب بندی شده هستند تا ذرات وارد محیط نشوند.

در بخش الکتریکی، استفاده از پریزهای ضد جرقه و سیم کشی مخفی درون دیوار الزامی است. بار الکتریکی ساکن باید از طریق سیستم ارتینگ کنترل شود تا احتمال انفجار یا آسیب به تجهیزات حساس به حداقل برسد.

تجهیزات و مبلمان مخصوص اتاق تمیز

در اتاق تمیز نمی توان از وسایل معمولی استفاده کرد. تمام تجهیزات باید از جنس استیل ضدزنگ یا آلومینیوم و بدون درز باشند. میزهای کار، صندلی ها، قفسه ها و حتی ابزارهای دستی باید آنتی استاتیک و قابل شست وشو باشند.

در طراحی اتاق تمیز، تجهیزات باید طوری چیده شوند که جریان هوا را مسدود نکنند. به همین دلیل، بسیاری از وسایل به صورت معلق یا با پایه های باز طراحی می شوند تا جریان هوا بتواند آزادانه حرکت کند.

در صنایع حساس مانند میکروالکترونیک، استفاده از میزهای ضد لرزش برای آزمایش های دقیق ضروری است.

سیستم کنترل و مانیتورینگ اتاق تمیز

یک اتاق تمیز استاندارد بدون سیستم کنترل و مانیتورینگ قابل اعتماد معنا ندارد. تمام پارامترهای کلیدی مانند دما، رطوبت، فشار، سرعت جریان هوا و تعداد ذرات باید به صورت لحظه ای اندازه گیری و ثبت شوند.

دستگاه هایی مانند Particle Counter، Differential Pressure Gauge، Humidity Sensor و Temperature Logger برای این کار استفاده می شوند. در طراحی مدرن، این سیستم ها به شبکه ی مرکزی متصل اند و هشدارهای خودکار برای هرگونه تغییر غیرمجاز صادر می کنند.

ثبت داده ها به صورت خودکار باعث می شود روند بررسی کیفیت و گزارش دهی به مراجع نظارتی ساده تر شود.

اعتبارسنجی و تست عملکرد اتاق تمیز

پس از تکمیل طراحی و نصب، باید عملکرد اتاق تمیز مورد تأیید قرار گیرد. این مرحله شامل مجموعه ای از آزمون هاست که به آن Validation گفته می شود. تست هایی مانند شمارش ذرات معلق، تست نشت فیلتر HEPA، اندازه گیری اختلاف فشار و بررسی جریان هوا از مهم ترین مراحل اعتبارسنجی هستند.

اگر نتایج با استاندارد تعریف شده مطابقت نداشته باشد، اصلاحات لازم باید انجام گیرد. مستندسازی این آزمون ها برای تأیید نهایی الزامی است، به ویژه در صنایع دارویی که قوانین GMP را دنبال می کنند.

سخن پایانی درباره طراحی اتاق تمیز

طراحی اتاق تمیز استاندارد، ترکیبی از علم، تجربه و فناوری است. موفقیت در این کار تنها با درک دقیق اصول مهندسی هوا، انتخاب تجهیزات استاندارد و رعایت جزئیات ساخت حاصل می شود. هر جزء، از کوچک ترین فیلتر تا سیستم تهویه، نقشی حیاتی در حفظ تمیزی دارد.

یک طراحی اتاق تمیز حرفه ای باید نه تنها از نظر فنی دقیق باشد، بلکه از دید بهره برداری و نگهداری نیز بهینه طراحی شود. با اجرای اصولی این مراحل، می توان محیطی ایجاد کرد که سال ها به صورت پایدار و مطمئن فعالیت کند.

سوالات متداول درباره طراحی اتاق تمیز

۱. برای شروع طراحی اتاق تمیز چه اطلاعاتی لازم است؟

پیش از طراحی باید هدف استفاده از اتاق، کلاس تمیزی موردنیاز، نوع آلودگی قابل کنترل، تعداد پرسنل و حجم فضا مشخص شود. این موارد پایه ی تمام محاسبات بعدی هستند.

۲. آیا طراحی اتاق تمیز در صنایع مختلف متفاوت است؟

بله. طراحی اتاق تمیز در صنعت دارویی با صنایع الکترونیک یا غذایی تفاوت دارد، زیرا نوع آلودگی و حساسیت فرآیندها متفاوت است. برای مثال، در داروسازی کنترل میکروبی اهمیت دارد ولی در الکترونیک کنترل الکتریسیته ی ساکن مهم تر است.

۳. هزینه طراحی و ساخت اتاق تمیز چقدر است؟

هزینه به فاکتورهایی مانند مساحت، کلاس تمیزی، نوع فیلتر، تجهیزات تهویه و جنس متریال بستگی دارد. معمولاً برای برآورد دقیق باید مشاوره مهندسی انجام شود و نقشه ی اولیه تهیه گردد.

اتاق تمیز یا Clean Room، محیطی است که در آن کنترل دقیق دما، رطوبت، فشار و به ویژه میزان ذرات معلق در هوا اهمیت حیاتی دارد. عملکرد این فضا به مجموعه ای از تجهیزات پیچیده مانند فیلترهای HEPA و ULPA، سیستم های تهویه، دیواره ها، درب های آب بندی شده، میزها و تجهیزات اندازه گیری وابسته است. اما نکته ی کلیدی اینجاست که حتی بهترین تجهیزات نیز بدون نگهداری منظم و سرویس دوره ای نمی توانند کارایی مطلوب خود را حفظ کنند.

نگهداری تجهیزات اتاق تمیز نه تنها برای اطمینان از عملکرد صحیح سیستم ها ضروری است، بلکه نقشی مستقیم در کیفیت محصولات تولیدی، کاهش ریسک آلودگی و افزایش عمر مفید تجهیزات دارد. بی توجهی به این امر می تواند منجر به افت راندمان، افزایش مصرف انرژی و حتی توقف کامل فرآیند تولید شود.

در این مقاله، به صورت جامع و کاربردی بررسی خواهیم کرد که نگهداری تجهیزات اتاق تمیز چگونه باید انجام شود، چه نکاتی باید در سرویس آن ها رعایت گردد، و چگونه می توان از طریق برنامه ریزی دقیق، هزینه ها و ریسک های ناشی از خرابی را کاهش داد.

اهمیت نگهداری تجهیزات اتاق تمیز

اهمیت نگهداری تجهیزات اتاق تمیز در این است که سیستم های حساس در این محیط باید همیشه در وضعیت پایدار باقی بمانند. هرگونه تغییر در فشار یا اختلال در تهویه، می تواند منجر به ورود ذرات آلاینده و در نتیجه از بین رفتن استاندارد تمیزی شود. از آن جایی که بسیاری از صنایع مانند داروسازی، میکروالکترونیک، اپتیک و پزشکی به محیطی کاملاً کنترل شده نیاز دارند، کوچک ترین خطا می تواند خسارت های بزرگی به بار آورد.

نگهداری منظم همچنین باعث صرفه جویی در هزینه های بلندمدت می شود. برای مثال، تعویض به موقع فیلتر HEPA از خرابی سیستم تهویه جلوگیری کرده و مانع افت فشار بیش از حد می شود. به علاوه، با انجام سرویس دوره ای می توان پیش از وقوع خرابی های بزرگ، مشکلات کوچک را شناسایی و رفع کرد.

اجزای اصلی تجهیزات اتاق تمیز که نیاز به سرویس دارند

در یک اتاق تمیز استاندارد، تجهیزات گوناگونی در هماهنگی کامل با هم کار می کنند تا شرایط پایدار حفظ شود. شناخت اجزایی که نیاز به نگهداری مداوم دارند، نخستین گام در برنامه ریزی سرویس های منظم است. مهم ترین بخش هایی که باید تحت پایش و نگهداری قرار گیرند شامل موارد زیر هستند:

سیستم تهویه و فیلتراسیون هوا (HVAC)

قلب تپنده ی اتاق تمیز، سیستم تهویه آن است. این سیستم شامل فیلترهای مختلف (پیش فیلتر، فیلتر HEPA، فیلتر ULPA)، فن ها، کانال های هوا و کنترل کننده های فشار است. سرویس منظم این بخش برای حفظ جریان لامینار و فشار مثبت ضروری است.

فیلترهای HEPA و ULPA

این فیلترها وظیفه ی اصلی حذف ذرات معلق را برعهده دارند و باید به صورت دوره ای بررسی و تعویض شوند. افت فشار در سیستم معمولاً نشانه ای از کثیف بودن فیلترهاست.

تجهیزات اندازه گیری و کنترل

دستگاه هایی مانند سنسور دما، رطوبت، فشار و شمارنده ذرات باید به صورت منظم کالیبره شوند تا داده ها دقیق باقی بمانند.

تجهیزات مبلمان و سطوح

میزها، صندلی ها، کفپوش ها و دیواره های اتاق تمیز باید به طور منظم تمیز و ضدعفونی شوند تا تجمع ذرات یا بار الکتریکی ساکن رخ ندهد.

برنامه ریزی و زمان بندی سرویس دوره ای

نگهداری تجهیزات اتاق تمیز باید بر اساس یک برنامه ریزی دقیق و مستند انجام گیرد. این برنامه معمولاً شامل بازرسی روزانه، هفتگی، ماهانه و سالانه است. هر سطح از سرویس باید متناسب با اهمیت تجهیز تعریف شود.

برای مثال، فیلترهای پیش فیلتر ممکن است هر دو ماه یک بار نیاز به تعویض داشته باشند، در حالی که فیلترهای HEPA بسته به شرایط کاری بین ۶ تا ۱۲ ماه یک بار باید تعویض شوند.

در جدول زیر نمونه ای از برنامه ی نگهداری استاندارد تجهیزات آورده شده است:

وجود چنین برنامه ای باعث می شود عملیات نگهداری مستمر و قابل ردیابی باشد و هیچ تجهیزی بدون بررسی دوره ای باقی نماند.

اصول عمومی نگهداری تجهیزات اتاق تمیز

نگهداری صحیح تجهیزات اتاق تمیز به رعایت چند اصل کلیدی نیاز دارد که باید در تمامی فرآیندها مدنظر قرار گیرند. نخست آن که تمام فعالیت های سرویس باید توسط افراد آموزش دیده و با پوشش کامل انجام شود تا آلودگی وارد محیط نشود.

دوم، باید از ابزارهای مخصوص اتاق تمیز برای نظافت و تعمیرات استفاده شود. استفاده از وسایل عمومی یا دستمال های پرزدار می تواند تعادل محیط را برهم بزند. سومین اصل، ثبت دقیق داده هاست. هر بار که فیلتری تعویض می شود یا تجهیزی سرویس می گردد، باید در فرم های نگهداری ثبت شود تا تاریخچه ی عملکرد سیستم قابل پیگیری باشد.

نگهداری سیستم تهویه و فیلتراسیون (HVAC)

سیستم تهویه و فیلتراسیون حیاتی ترین بخش اتاق تمیز است. هر گونه اختلال در عملکرد آن می تواند به سرعت شرایط تمیزی را از بین ببرد. به همین دلیل، بازدید دوره ای از فن ها، کانال های انتقال هوا، دمپرها و فیلترها ضروری است.

فیلترهای HEPA باید در بازه های مشخص بررسی شوند. اگر اختلاف فشار قبل و بعد از فیلتر از مقدار مجاز فراتر رفت، نشانگر گرفتگی فیلتر است و باید تعویض شود. همچنین، کانال ها باید به صورت دوره ای با هوای فشرده یا مواد ضدعفونی کننده ی بدون ذرات تمیز شوند تا تجمع گردوغبار جلوگیری شود.

در هنگام سرویس، عملکرد سنسورهای فشار و دما نیز باید تست شود تا سیستم کنترل بتواند به درستی شرایط محیط را پایدار نگه دارد.

سرویس فیلترهای HEPA و ULPA

فیلترهای HEPA و ULPA از اصلی ترین اجزای کنترل ذرات در اتاق تمیز هستند. تمیز نگه داشتن آن ها برای تضمین کیفیت هوا ضروری است. معمولاً فیلترها دارای نشانگر افت فشار هستند که به صورت خودکار هشدار می دهد زمان تعویض فرا رسیده است.

فرآیند تعویض باید با احتیاط کامل و توسط نیروی متخصص انجام شود. فیلتر قدیمی پیش از خروج از اتاق باید بسته بندی شود تا ذرات انباشته شده در آن به محیط پخش نشود. فیلتر جدید نیز باید دارای گواهی تست کارخانه و شماره سریال معتبر باشد.

پس از نصب، باید تست نشتی فیلتر (Leak Test) انجام شود تا اطمینان حاصل شود که هوا به طور کامل از سطح فیلتر عبور کرده و نشتی وجود ندارد.

کالیبراسیون تجهیزات اندازه گیری و مانیتورینگ

در نگهداری تجهیزات اتاق تمیز، کالیبراسیون ابزارها نقش کلیدی دارد. اگر سنسورهای فشار یا شمارنده های ذرات دقت خود را از دست بدهند، سیستم کنترل نمی تواند به درستی واکنش نشان دهد.

کالیبراسیون باید طبق دستورالعمل سازنده و با استفاده از تجهیزات مرجع معتبر انجام شود. زمان بندی معمول برای کالیبراسیون سالی یک بار است، ولی در محیط های بسیار حساس، ممکن است دوره ی زمانی کوتاه تر باشد.

نتایج هر مرحله ی کالیبراسیون باید مستندسازی شود و در سوابق نگهداری بماند تا در ممیزی های بعدی در دسترس باشد.

نظافت و ضدعفونی تجهیزات و سطوح

نظافت روزانه بخش جدانشدنی از نگهداری تجهیزات اتاق تمیز است. همه ی سطوح باید با مواد ضدعفونی کننده ی غیرخورنده و بدون الکل تمیز شوند تا به فیلترها یا تجهیزات آسیب نرسد.

استفاده از دستمال های میکروفیبر بدون پرز و تی های آنتی استاتیک توصیه می شود. در حین نظافت، حرکت دست باید به صورت یک جهتی انجام شود تا ذرات به اطراف پخش نشوند.

در صورت وجود لکه های روغنی یا ذرات چسبنده، باید از محلول های مخصوص تمیزکننده ی صنعتی که برای کلین روم تأیید شده اند استفاده کرد.

نگهداری تجهیزات مبلمان، کفپوش و دیواره ها

اگرچه این بخش ها به ظاهر ساده به نظر می رسند، اما در عملکرد کلی اتاق تمیز نقش مهمی دارند. کفپوش های اپوکسی آنتی استاتیک باید به طور دوره ای بررسی شوند تا خراش یا ترک نداشته باشند.

دیواره ها و درها نیز باید از نظر نشت هوا و عملکرد آب بندی بررسی گردند. در صورت مشاهده ی هرگونه ترک یا جداشدگی در درزها، باید سریعاً ترمیم شود تا فشار مثبت حفظ گردد.

میزها و صندلی ها نیز باید از مواد مقاوم در برابر مواد شیمیایی ساخته شده باشند و سطوح آن ها فاقد شکاف یا درز باشد تا آلودگی تجمع پیدا نکند.

تست های دوره ای اعتبارسنجی (Validation)

پس از هر مرحله ی تعمیر یا تعویض قطعه، لازم است آزمایش های اعتبارسنجی انجام شود تا مشخص شود اتاق تمیز همچنان در کلاس تمیزی تعریف شده قرار دارد. این تست ها شامل تست تعداد ذرات معلق، فشار بین اتاق ها، جریان هوا، دما و رطوبت نسبی است.

این آزمایش ها معمولاً به صورت سالانه انجام می شوند و نتایج باید در پرونده ی نگهداری سیستم ثبت گردد. در صورت عدم انطباق نتایج با استاندارد، اقدامات اصلاحی باید فوراً اجرا شوند.

سخن پایانی درباره نحوه نگهداری تجهیزات اتاق تمیز

اتاق تمیز، محیطی حساس و دقیق است که تنها با عملکرد درست تجهیزات خود می تواند کارایی واقعی داشته باشد. ازاین رو، نگهداری تجهیزات اتاق تمیز نه یک انتخاب، بلکه یک ضرورت حیاتی است. هر جزء از سیستم، از فیلتر گرفته تا فن و کفپوش، باید به صورت منظم بررسی، تمیز و کالیبره شود تا اطمینان حاصل شود شرایط استاندارد همیشه برقرار است.

با تدوین برنامه ی سرویس منظم، آموزش کارکنان و استفاده از فناوری های نوین پایش، می توان طول عمر تجهیزات را افزایش داد، هزینه های ناشی از خرابی را کاهش داد و کیفیت نهایی محصولات را در سطح مطلوب حفظ کرد.

در نهایت، موفقیت در نگهداری تجهیزات اتاق تمیز حاصل ترکیب دانش فنی، نظم سازمانی و پایبندی به استانداردهای بین المللی است.

سوالات متداول درباره نگهداری و سرویس تجهیزات اتاق تمیز

۱. هر چند وقت یک بار باید فیلترهای HEPA تعویض شوند؟

تعویض فیلتر HEPA معمولاً هر ۶ تا ۱۲ ماه یک بار انجام می شود، اما این زمان بسته به شرایط کاری و میزان آلودگی هوا ممکن است متفاوت باشد. بررسی اختلاف فشار در دو سمت فیلتر بهترین شاخص برای زمان تعویض است.

۲. آیا نظافت روزانه واقعاً بر عملکرد اتاق تمیز تأثیر دارد؟

بله، نظافت روزانه یکی از ارکان اصلی حفظ استاندارد تمیزی است. حتی ذرات بسیار کوچک می توانند در طول زمان باعث تغییر فشار یا آلودگی تجهیزات شوند. بنابراین، تمیزکاری دقیق و مداوم ضروری است.

۳. آیا می توان نگهداری اتاق تمیز را به افراد غیرمتخصص سپرد؟

خیر. تجهیزات اتاق تمیز بسیار حساس هستند و هرگونه اشتباه در سرویس می تواند باعث از بین رفتن شرایط تمیزی شود. تنها افراد آموزش دیده و دارای مجوز باید عملیات نگهداری و سرویس را انجام دهند.

سیستم تهویه اتاق تمیز چگونه کار می کند؟

در دنیای امروز که فناوری های دقیق، تولید دارو، تجهیزات الکترونیکی و صنایع حساس نقش حیاتی در زندگی بشر دارند، کنترل شرایط محیطی در فضاهای کاری اهمیت بی سابقه ای یافته است. یکی از اجزای کلیدی در این کنترل، «سیستم تهویه و فشار مثبت در اتاق تمیز» است. این سیستم ها تضمین می کنند که آلودگی های محیطی، ذرات معلق، میکروارگانیسم ها و حتی تغییرات جزئی دما و رطوبت، تأثیری بر فرآیندهای حساس تولید نگذارند. عملکرد دقیق سیستم تهویه و فشار مثبت در اتاق تمیز، حاصل هماهنگی میان طراحی مهندسی، فیلترهای پیشرفته، جریان هوای کنترل شده و تنظیم فشارهای محیطی است. در ادامه، با جزئیات کامل بررسی خواهیم کرد که این سیستم چگونه کار می کند، چه اجزایی دارد و چرا وجود آن در اتاق تمیز حیاتی است.

مفهوم اتاق تمیز و ضرورت تهویه مناسب

اتاق تمیز یا Clean Room به محیطی گفته می شود که در آن سطح آلودگی ذرات معلق در هوا، دما، رطوبت و فشار به صورت دقیق کنترل می شود. چنین محیطی برای صنایع داروسازی، میکروالکترونیک، تولید قطعات نوری، تجهیزات پزشکی و آزمایشگاه های تحقیقاتی ضروری است. در این فضاها حتی کوچک ترین ذره گرد و غبار می تواند منجر به خرابی محصول یا نتایج اشتباه آزمایش شود. سیستم تهویه و فشار مثبت در اتاق تمیز وظیفه دارد هوا را به طور مداوم تصفیه و تازه سازی کند تا از ورود هرگونه آلودگی جلوگیری شود. در واقع، این سیستم مانند قلب تپنده اتاق عمل می کند و جریان هوای پاک را به همه نقاط منتقل می کند.

سازوکار کلی سیستم تهویه و فشار مثبت

کارکرد سیستم تهویه و فشار مثبت در اتاق تمیز بر پایه ی ایجاد جریان هوای کنترل شده و حفظ اختلاف فشار بین فضای داخلی و محیط بیرونی است. در این سیستم، هوای تمیز از طریق فیلترهای بسیار دقیق HEPA یا ULPA وارد اتاق تمیز می شود. فشار هوای داخل اتاق به گونه ای تنظیم می گردد که کمی بالاتر از فشار هوای بیرون باشد. این اختلاف فشار باعث می شود هر زمان در یا منفذی باز شود، هوا از داخل به بیرون جریان پیدا کند و از ورود ذرات آلوده به داخل جلوگیری شود. این مکانیسم ساده اما حیاتی، پایه ی اصلی عملکرد سیستم فشار مثبت است.

اجزای اصلی سیستم تهویه و فشار مثبت

هر سیستم تهویه در اتاق تمیز از مجموعه ای از اجزای هماهنگ تشکیل شده است. اجزای اصلی عبارت اند از فیلترها، فن ها، کانال های هوا، واحد کنترل دما و رطوبت و سیستم مانیتورینگ فشار. فیلترها در چند مرحله کار می کنند: ابتدا فیلترهای اولیه گردوغبارهای درشت را حذف می کنند و سپس فیلترهای ثانویه ذرات ریزتر را می گیرند. در نهایت، فیلترهای HEPA یا ULPA وظیفه ی حذف ذرات تا اندازه ی ۰.۳ میکرون را دارند. فن ها نیز با قدرت تنظیم شده، جریان هوا را از میان فیلترها عبور می دهند و به فضای تمیز هدایت می کنند. سیستم کنترل مرکزی نیز با استفاده از حسگرها، دما، رطوبت و فشار را به صورت لحظه ای تنظیم می کند تا در بازه ی تعیین شده باقی بمانند.

نقش فشار مثبت در حفظ پاکی محیط

پایه و اساس طراحی اتاق تمیز، بر کنترل فشار هوا استوار است. در اتاق هایی که باید از آلودگی بیرونی محافظت شوند، فشار مثبت ایجاد می شود. این بدین معناست که فشار هوا در داخل اتاق تمیز بالاتر از محیط اطراف است. در نتیجه، هرگاه دری باز شود، هوا از داخل به بیرون حرکت می کند و اجازه ی ورود هوای آلوده از بیرون داده نمی شود. این اصل در اتاق های تولید دارو، آزمایشگاه های حساس و صنایع نیمه رسانا حیاتی است. در مقابل، در اتاق هایی که باید از خروج آلودگی جلوگیری شود، مانند اتاق های ایزوله ی بیماری های عفونی، از فشار منفی استفاده می شود.

فرآیند تصفیه ی هوا و نقش فیلترهای HEPA و ULPA

در سیستم تهویه و فشار مثبت در اتاق تمیز، فیلترها مهم ترین نقش را ایفا می کنند. فیلتر HEPA (High Efficiency Particulate Air) قادر است ۹۹.۹۷٪ از ذرات معلق با اندازه ی ۰.۳ میکرون را حذف کند. فیلتر ULPA (Ultra Low Penetration Air) حتی کارایی بالاتری دارد و تا ۹۹.۹۹۹٪ از ذرات را فیلتر می کند. در مسیر جریان هوا، ابتدا فیلترهای اولیه نصب می شوند تا ذرات بزرگ تر از ۵ میکرون را بگیرند. سپس فیلترهای دقیق تر قرار دارند که ذرات ریزتر را حذف می کنند. در نهایت، فیلتر HEPA یا ULPA در نزدیکی نقطه ی ورود هوا به اتاق تمیز قرار می گیرد تا اطمینان حاصل شود تنها هوای فوق العاده تمیز وارد محیط می شود.

کنترل جریان هوا در اتاق تمیز

یکی از پارامترهای حیاتی در طراحی سیستم تهویه و فشار مثبت، نحوه ی حرکت هوا در داخل اتاق است. جریان هوا می تواند به صورت لامینار (یک جهته و آرام) یا توربولنت (چرخشی و آشفته) طراحی شود. در اتاق های با حساسیت بالا مانند خطوط تولید دارو یا تراشه های الکترونیکی، جریان لامینار انتخاب می شود تا از جابه جایی ناگهانی ذرات جلوگیری شود. در مقابل، در فضاهای عمومی تر، جریان توربولنت می تواند هزینه ی کمتری داشته باشد و بازدهی مناسبی ارائه دهد. جهت جریان هوا معمولاً از سقف به کف طراحی می شود تا ذرات معلق سریع تر خارج شوند و آلودگی روی سطح تجهیزات ننشیند.

سیستم بازگشت هوا و حفظ چرخه ی تهویه

در یک سیستم تهویه کارآمد، هوا پس از عبور از اتاق تمیز به مسیر بازگشت هدایت می شود تا مجدداً فیلتر و به چرخه بازگردد. این فرآیند ضمن صرفه جویی در انرژی، ثبات شرایط محیطی را تضمین می کند. در دیواره ها یا کف اتاق، دریچه های بازگشت تعبیه می شود تا هوای مصرف شده جمع آوری شود. سپس این هوا پس از عبور از فیلترهای اولیه، دوباره وارد سیکل تهویه می گردد. توازن دقیق بین هوای ورودی و خروجی به وسیله ی سنسورها و دمپرهای تنظیم کننده کنترل می شود تا فشار مثبت همیشه در محدوده ی مطلوب حفظ گردد.

تأثیر تهویه بر کنترل دما و رطوبت

سیستم تهویه و فشار مثبت در اتاق تمیز تنها وظیفه ی تصفیه ی هوا را ندارد، بلکه کنترل دما و رطوبت را نیز بر عهده دارد. در بسیاری از صنایع، حتی تغییر چند درجه دما یا درصد کمی رطوبت می تواند بر کیفیت محصول تأثیر بگذارد. به همین دلیل، سیستم های تهویه مجهز به کویل های گرمایی و سرمایی، و رطوبت زن و رطوبت گیر هستند تا دمای هوا را در محدوده ی مشخص حفظ کنند. برای مثال، در صنعت داروسازی معمولاً دما بین ۲۰ تا ۲۴ درجه سانتی گراد و رطوبت بین ۴۰ تا ۶۰ درصد تنظیم می شود. این کنترل دقیق باعث افزایش پایداری و کاهش آلودگی سطحی می شود.

الزامات طراحی مهندسی سیستم فشار مثبت

طراحی سیستم تهویه و فشار مثبت نیازمند محاسبات دقیق جریان هوا، انتخاب فیلتر مناسب، تعیین تعداد تعویض هوا در ساعت (ACH) و بررسی تلفات فشار است. مهندسان طراح باید بر اساس کلاس تمیزی اتاق (طبق استاندارد ISO 14644 یا GMP) مشخص کنند که در هر ساعت چند بار کل حجم هوا باید تعویض شود. برای مثال، در اتاق تمیز کلاس 100 ممکن است تا ۶۰۰ بار تعویض هوا در ساعت نیاز باشد. همچنین انتخاب محل نصب فیلترها، دریچه های بازگشت و تنظیم کننده های فشار، نقش تعیین کننده ای در کارایی سیستم دارد.

سیستم مانیتورینگ و کنترل هوشمند فشار

امروزه بسیاری از سیستم های تهویه در اتاق تمیز به حسگرهای هوشمند و نرم افزارهای کنترلی مجهز هستند. این سیستم ها به صورت لحظه ای فشار، دما، رطوبت و سرعت هوا را پایش می کنند و در صورت بروز انحراف، هشدار می دهند. برخی سیستم ها حتی قابلیت تنظیم خودکار دارند و می توانند با تغییر دور فن یا باز و بسته شدن دمپرها، فشار مطلوب را حفظ کنند. این فناوری ها نه تنها دقت و پایداری سیستم را افزایش می دهند، بلکه مصرف انرژی را نیز کاهش می دهند.

چالش ها و مشکلات رایج در سیستم تهویه اتاق تمیز

با وجود طراحی دقیق، مشکلاتی مانند نشت هوا، خرابی فیلتر، کاهش فشار یا افت عملکرد فن ها می تواند عملکرد سیستم را مختل کند. اگر فشار مثبت به اندازه کافی نباشد، احتمال ورود ذرات از بیرون افزایش می یابد. همچنین اگر تعویض فیلترها به موقع انجام نشود، مقاومت جریان بالا می رود و فشار هوای ورودی کاهش می یابد. بنابراین نگهداری و بازرسی دوره ای سیستم تهویه، بخش حیاتی در مدیریت اتاق تمیز است.

نگهداری و سرویس دوره ای سیستم فشار مثبت

نگهداری منظم شامل تعویض فیلترها، بررسی سلامت فن ها، کالیبراسیون حسگرهای فشار و اطمینان از عملکرد صحیح دمپرها است. هرگونه آلودگی در مسیر کانال ها می تواند کیفیت هوا را کاهش دهد. به همین دلیل، استانداردها توصیه می کنند حداقل سالی دو بار بررسی کامل سیستم انجام شود. همچنین ثبت داده های فشار و دما به صورت روزانه به شناسایی مشکلات احتمالی کمک می کند. در صنایع حساس، هرگونه انحراف از فشار تعیین شده باید فوراً اصلاح شود تا از آسیب به محصولات جلوگیری گردد.

استانداردهای بین المللی مرتبط با تهویه اتاق تمیز

استاندارد ISO 14644 یکی از مهم ترین مراجع در زمینه طراحی و بهره برداری اتاق های تمیز است. این استاندارد کلاس های تمیزی را بر اساس تعداد ذرات در هر مترمکعب هوا مشخص می کند. علاوه بر آن، در صنایع داروسازی از استانداردهای GMP (Good Manufacturing Practice) نیز استفاده می شود که علاوه بر کیفیت هوا، به الزامات نصب و نگهداری سیستم های تهویه اشاره دارد. رعایت این استانداردها نه تنها کیفیت محصولات را تضمین می کند، بلکه شرط لازم برای اخذ مجوزهای بین المللی نیز به شمار می رود.

سخن پایانی درباره سیستم تهویه اتاق تمیز

سیستم تهویه و فشار مثبت در اتاق تمیز قلب تپنده ی هر محیط حساس و کنترل شده است. عملکرد صحیح این سیستم تضمین کننده ی کیفیت محصول، سلامت کارکنان و پایداری فرآیند تولید است. طراحی اصولی، انتخاب دقیق فیلترها، حفظ تعادل فشار و کنترل هوشمند پارامترها، چهار ستون اصلی این سیستم را تشکیل می دهند. بی توجهی به هر یک از این عوامل می تواند پیامدهای جدی برای کیفیت و ایمنی فرآیند داشته باشد. در نهایت، درک نحوه ی عملکرد سیستم تهویه و فشار مثبت در اتاق تمیز به مهندسان و مدیران کمک می کند تا بهترین تصمیم ها را در طراحی، نگهداری و بهره برداری از این فضاهای حیاتی اتخاذ کنند.

سوالات متداول درباره سیستم تهویه اتاق تمیز

۱. چرا فشار مثبت در اتاق تمیز ضروری است؟
فشار مثبت باعث می شود هوا همیشه از داخل اتاق به بیرون جریان پیدا کند. به این ترتیب، آلودگی ها و ذرات بیرونی نمی توانند وارد فضای تمیز شوند. این موضوع به ویژه در صنایع دارویی و الکترونیکی که نیاز به محیطی بدون ذره دارند، اهمیت ویژه ای دارد.

۲. تفاوت بین فشار مثبت و فشار منفی چیست؟
در سیستم فشار مثبت، هوای تمیز از داخل به بیرون جریان دارد تا از ورود آلودگی جلوگیری شود. اما در سیستم فشار منفی، هوا از بیرون به داخل کشیده می شود تا آلودگی های داخلی به بیرون نشت نکنند. فشار منفی معمولاً در اتاق های قرنطینه یا آزمایشگاه های ویروسی استفاده می شود.

۳. هر چند وقت یک بار باید فیلترهای سیستم تهویه تعویض شوند؟
زمان تعویض فیلتر به نوع فیلتر، میزان استفاده و شرایط محیطی بستگی دارد. اما به طور معمول، فیلترهای اولیه هر ۳ تا ۶ ماه، و فیلترهای HEPA هر ۶ تا ۱۲ ماه باید بررسی و در صورت نیاز تعویض شوند. در صنایع حساس، بررسی دوره ای ماهانه توصیه می شود.

مقایسه اتاق تمیز دارویی و بیمارستانی یکی از موضوعات کلیدی در طراحی و نگهداری فضاهای کنترل شده است که در صنایع حساس نظیر داروسازی، بیوتکنولوژی و مراکز درمانی نقش تعیین کننده ای در کیفیت، ایمنی و عملکرد نهایی دارد. اتاق تمیز دارویی و بیمارستانی هر دو با هدف حفظ پاکیزگی و جلوگیری از آلودگی طراحی می شوند، اما از نظر استانداردها، سطح کنترل آلودگی، نوع ذرات معلق، فشار هوا، دما، رطوبت و حتی الزامات رفت وآمد پرسنل تفاوت های بنیادینی دارند. شناخت دقیق این تفاوت ها برای مهندسان، معماران، مدیران فنی و مسئولان کنترل کیفی حیاتی است، زیرا طراحی نادرست یا انتخاب اشتباه کلاس اتاق تمیز می تواند منجر به آلودگی محصولات، افزایش هزینه ها یا حتی تهدید سلامت بیماران شود.

در این مقاله به صورت جامع و تخصصی، تمام جنبه های فنی و کاربردی اتاق تمیز دارویی و بیمارستانی را بررسی می کنیم. از تعاریف اولیه و الزامات طراحی گرفته تا استانداردهای بین المللی، سیستم تهویه و فشار، سطوح تمیزی، جریان هوا و نحوه پایش آلودگی؛ همه موارد به تفکیک و با تکیه بر مبانی مهندسی توضیح داده خواهند شد تا تصویری کامل از تفاوت ها و الزامات هر یک ارائه شود.

تعریف و مفهوم اتاق تمیز دارویی و بیمارستانی

پیش از پرداختن به تفاوت ها، لازم است تعریفی دقیق از هر دو نوع اتاق تمیز ارائه شود تا چارچوب ذهنی روشنی برای مقایسه شکل گیرد.

اتاق تمیز دارویی (Pharmaceutical Cleanroom) محیطی کنترل شده است که در آن میزان ذرات معلق در هوا، رطوبت، دما، فشار و جریان هوا به صورت دقیق تنظیم می شود تا از آلودگی محصولات دارویی جلوگیری شود. این اتاق ها طبق استانداردهایی چون ISO 14644، EU GMP و FDA cGMP طراحی می شوند و هدف اصلی آن ها تضمین کیفیت محصول نهایی است، زیرا کوچک ترین آلودگی می تواند در اثربخشی دارو تأثیر منفی بگذارد یا حتی خطرات جانی ایجاد کند.

در مقابل، اتاق تمیز بیمارستانی (Hospital Cleanroom) یا به طور دقیق تر، فضاهای تمیز بیمارستانی شامل بخش هایی نظیر اتاق عمل، ICU، CCU و بخش های پیوند اعضا هستند که در آن ها کنترل آلودگی برای محافظت از بیماران در برابر میکروارگانیسم ها و ذرات آلاینده اهمیت دارد. در این فضاها استانداردهایی مانند ISO 14644 و ASHRAE 170 مد نظر قرار می گیرند، اما تمرکز اصلی نه بر محصول بلکه بر سلامت بیمار و پرسنل است.

تفاوت در هدف و فلسفه طراحی

در نگاه نخست هر دو نوع اتاق تمیز با هدف «کاهش آلودگی» ساخته می شوند، اما فلسفه طراحی آن ها به طور بنیادین متفاوت است.

در اتاق تمیز دارویی، تمرکز اصلی بر محصول است. یعنی طراحی بر اساس نوع دارو، حساسیت آن به آلودگی میکروبی یا ذره ای، شرایط تولید و نوع فرآیند تولید انجام می شود. به عنوان مثال، تولید آمپول تزریقی نیاز به محیطی با کلاس تمیزی بالاتر نسبت به قرص دارد، زیرا داروی تزریقی مستقیماً وارد بدن می شود و هیچ مرحله استریلیزاسیون بعدی ندارد. بنابراین، در چنین فضاهایی از فیلترهای HEPA و ULPA با راندمان بالا، سیستم های فشار مثبت و مانیتورینگ مداوم استفاده می شود.

در مقابل، اتاق تمیز بیمارستانی برای محافظت از انسان طراحی می شود. در اینجا بیمار، پرسنل و محیط هدف حفاظت هستند. طراحی باید به گونه ای باشد که احتمال انتقال عفونت های بیمارستانی به حداقل برسد. در اتاق های عمل، فشار مثبت حفظ می شود تا از ورود هوای آلوده جلوگیری شود، اما در بخش های ایزوله بیماران عفونی فشار منفی اعمال می شود تا آلودگی از اتاق خارج نگردد. به این ترتیب، جهت جریان هوا در اتاق های بیمارستانی تابع نوع کاربری است، در حالی که در اتاق تمیز دارویی تقریباً همیشه فشار مثبت به کار می رود تا محیط تولید دارو از هرگونه آلودگی محافظت شود.

تفاوت در استانداردها و طبقه بندی تمیزی

استانداردهای بین المللی مبنای طراحی و ارزیابی عملکرد اتاق های تمیز هستند. هر نوع اتاق بسته به نوع کاربرد، باید بر اساس این استانداردها طراحی و تأیید شود.

در اتاق تمیز دارویی، مهم ترین استانداردها شامل ISO 14644-1 (طبقه بندی تمیزی ذرات)، EU GMP Annex 1 (الزامات تولید دارویی استریل)، و FDA cGMP (الزامات تولید خوب جاری) هستند. بر اساس این استانداردها، کلاس های تمیزی اتاق دارویی از ISO 5 تا ISO 8 تعیین می شوند و برای هر کلاس، حداکثر تعداد مجاز ذرات در هر متر مکعب هوا مشخص است. به عنوان مثال، در اتاق دارویی کلاس ISO 5، تعداد ذرات بزرگ تر از ۰٫۵ میکرون باید کمتر از ۳۵۲۰ ذره در هر متر مکعب باشد.

اما در اتاق های بیمارستانی، استانداردها کمی متفاوت اند. اگرچه ISO 14644 نیز در طراحی آن ها به کار می رود، اما راهنماهای تخصصی تری مانند ASHRAE 170 (تهویه مراکز مراقبت سلامت) و HTM 03-01 در بریتانیا معیارهای اصلی هستند. در این استانداردها علاوه بر کنترل ذرات، نرخ تعویض هوا (ACH)، دمای اتاق، رطوبت نسبی و فشار مثبت یا منفی نیز دقیقاً مشخص می شود.

جدول زیر نمونه ای از مقایسه سطح تمیزی در دو نوع اتاق را نشان می دهد:

تفاوت در سیستم تهویه و فشار هوا

تهویه و کنترل فشار در اتاق تمیز، قلب عملکرد آن محسوب می شود و از بزرگ ترین تفاوت های میان اتاق تمیز دارویی و بیمارستانی است.

در اتاق تمیز دارویی، سیستم تهویه به گونه ای طراحی می شود که هوای ورودی پس از عبور از فیلترهای HEPA یا ULPA، به صورت لایه ای و با سرعت یکنواخت وارد اتاق شود و از مسیرهای خروجی مشخص خارج گردد. این نوع جریان که به آن جریان لایه ای یا لامینار (Laminar Flow) گفته می شود، باعث می شود ذرات معلق فرصت ته نشینی یا چرخش در فضا نداشته باشند. در چنین اتاق هایی، فشار مثبت نسبت به محیط بیرون حفظ می شود تا در صورت باز شدن درب، هوای تمیز به بیرون نشت کند و از ورود آلودگی جلوگیری شود.

اما در اتاق تمیز بیمارستانی بسته به نوع کاربرد، جهت جریان و نوع فشار متفاوت است. در اتاق عمل، فشار مثبت ضروری است تا از ورود میکروارگانیسم ها از بخش های مجاور جلوگیری شود، در حالی که در اتاق های ایزوله بیماران مبتلا به بیماری های عفونی نظیر سل یا کووید-۱۹، فشار منفی برقرار است تا هیچ هوای آلوده از اتاق خارج نشود. سیستم تهویه در این فضاها علاوه بر فیلتراسیون هوا، شامل کنترل دقیق دما، رطوبت و حذف بو نیز می باشد.

تفاوت در طراحی فیزیکی و مصالح ساخت

از نظر فیزیکی، هر دو نوع اتاق باید دارای سطوح صاف، غیرقابل نفوذ و ضدباکتری باشند، اما انتخاب مصالح و جزئیات ساخت در اتاق تمیز دارویی بسیار سخت گیرانه تر است.

در اتاق تمیز دارویی، تمام سطوح – از دیوار و سقف تا کف و درب ها – باید از مواد مقاوم در برابر مواد شیمیایی، ضدخراش و قابل شست وشو ساخته شوند. گوشه ها باید گرد باشند تا از تجمع گردوغبار جلوگیری شود و هیچ درزی نباید در دیوارها یا کف وجود داشته باشد. درها باید کاملاً درزبندی شده باشند تا فشار مثبت حفظ شود. حتی نورپردازی و تأسیسات نیز به گونه ای طراحی می شوند که حداقل لبه و شکست سطح را داشته باشند.

در اتاق تمیز بیمارستانی، اگرچه اصول مشابهی رعایت می شود، اما تمرکز بیشتر بر قابلیت ضدعفونی، راحتی تمیزکاری و دوام مصالح در برابر مواد ضدعفونی کننده است. به عنوان مثال، دیوارهای پوشیده با ورق های HPL یا PVC آنتی باکتریال، کفپوش های آنتی استاتیک و سقف های کاذب قابل شست وشو به کار می روند.

تفاوت در کنترل آلودگی میکروبی

در صنایع دارویی، آلودگی میکروبی حتی در حد یک واحد کلونی می تواند باعث رد شدن کل خط تولید شود. بنابراین، کنترل زیست بار و میکروب ها در اتاق تمیز دارویی از طریق مانیتورینگ دائمی و روش های نمونه برداری هوا و سطوح انجام می شود. از نظر الزامات، برای هر کلاس اتاق دارویی حداکثر تعداد مجاز کلنی میکروبی تعریف شده است. مثلاً در کلاس A مطابق با استاندارد EU GMP، حداکثر مجاز تنها ۱ CFU در هر متر مکعب هواست.

در بیمارستان ها نیز کنترل آلودگی میکروبی مهم است، اما تمرکز بر کاهش احتمال انتقال عفونت میان بیماران و پرسنل است. در اینجا به جای نمونه برداری دقیق ذرات، از پروتکل های ضدعفونی، کنترل تردد، تهویه مناسب و رعایت بهداشت فردی استفاده می شود. پایش میکروبی در بیمارستان ها معمولاً به صورت دوره ای و نه لحظه ای انجام می شود.

تفاوت در کنترل دما و رطوبت

کنترل دما و رطوبت در هر دو نوع اتاق تمیز اهمیت زیادی دارد، اما اهداف متفاوتی دنبال می کند.

در اتاق تمیز دارویی، دما و رطوبت بر اساس نیاز فرآیند و پایداری دارو تنظیم می شوند. معمولاً دما بین ۱۸ تا ۲۲ درجه سانتی گراد و رطوبت بین ۴۵ تا ۵۵ درصد کنترل می شود. نوسانات دما یا رطوبت ممکن است روی کیفیت محصول یا عملکرد کاتالیزورها و واکنش های شیمیایی تأثیر بگذارد.

در اتاق تمیز بیمارستانی، دما باید با توجه به آسایش بیماران و شرایط جراحی تنظیم شود. در اتاق های عمل معمولاً دما بین ۲۰ تا ۲۴ درجه سانتی گراد و رطوبت بین ۴۰ تا ۶۰ درصد نگه داشته می شود. هدف اصلی، ایجاد شرایط راحت برای بیمار و جلوگیری از رشد میکروارگانیسم ها است.

تفاوت در تردد پرسنل و کنترل ورودی

در اتاق تمیز دارویی، ورود و خروج افراد از طریق سیستم های چندمرحله ای انجام می شود. ابتدا پرسنل وارد اتاق پیش ورود (Gowning Room) می شوند، لباس تمیز مخصوص می پوشند، سپس از طریق دو یا سه درب کنترل شده به ناحیه تولید وارد می شوند. هدف از این سیستم، کاهش آلودگی ذرات انسانی و کنترل جریان هوا است. حتی نوع حرکت، نحوه باز و بسته کردن درب ها و زمان بین باز شدن دو درب توسط سیستم های بین قفل کنترل می شود.

در اتاق تمیز بیمارستانی، کنترل ورودی ساده تر است ولی همچنان قواعد خاص خود را دارد. پرسنل قبل از ورود به اتاق عمل باید لباس استریل و ماسک بپوشند، اما نیازی به سیستم چنددروازه ای نیست. در بخش های ایزوله نیز مسیر ورود و خروج مجزا برای کارکنان و بیماران وجود دارد تا آلودگی بین بخش ها منتقل نشود.

تفاوت در سیستم پایش و مانیتورینگ

در اتاق های دارویی، سیستم های مانیتورینگ دائمی برای اندازه گیری ذرات معلق، فشار، دما، رطوبت و جریان هوا نصب می شود. داده ها در زمان واقعی (Real Time) ثبت و در صورت هرگونه انحراف از محدوده مجاز، هشدار صادر می شود. این سیستم ها برای رعایت الزامات GMP الزامی هستند و تمامی داده ها باید قابل رهگیری و گزارش گیری باشند.

در مقابل، در اتاق های بیمارستانی، مانیتورینگ به صورت دوره ای انجام می شود. پارامترهایی مانند فشار مثبت یا منفی، دما و رطوبت با حسگرهای محلی بررسی می شوند، اما نیازی به ثبت لحظه ای مداوم نیست. در عوض، تمرکز بر نگهداری سیستم تهویه و بازبینی منظم عملکرد آن است.

تفاوت در هزینه و پیچیدگی اجرایی

به دلیل حساسیت بالاتر اتاق تمیز دارویی، هزینه ساخت، راه اندازی و نگهداری آن به مراتب بیشتر از اتاق تمیز بیمارستانی است. تجهیزات فیلتراسیون چندمرحله ای، سیستم های کنترل هوشمند، مصالح مخصوص و الزامات مستندسازی موجب افزایش هزینه می شوند. در حالی که اتاق تمیز بیمارستانی بیشتر بر جنبه های تهویه و ضدعفونی متمرکز است و پیچیدگی فنی کمتری دارد.

نقش آموزش و مدیریت در بهره برداری

در هر دو نوع اتاق تمیز، آموزش پرسنل نقش مهمی دارد، اما در صنایع دارویی اهمیت آن دوچندان است. کوچک ترین خطای انسانی در یک اتاق دارویی می تواند موجب آلودگی محصول شود، بنابراین پرسنل باید به صورت مستمر در زمینه اصول GMP، نحوه ورود و خروج، پوشش مناسب، رفتار در اتاق تمیز و روش های نظافت آموزش ببینند.

در بیمارستان ها نیز آموزش اهمیت دارد، به ویژه برای پرستاران، پزشکان و کارکنان خدماتی. آگاهی از نحوه استفاده از وسایل استریل، رعایت فاصله با بیمار، ضدعفونی دست ها و رعایت دستورالعمل های کنترل عفونت، ضامن عملکرد صحیح اتاق تمیز بیمارستانی است.

تأثیر طراحی اتاق تمیز بر بهره وری و سلامت

یکی از جنبه های کمتر دیده شده، تأثیر طراحی اتاق تمیز بر بهره وری پرسنل و سلامت عمومی است. در اتاق دارویی، جریان هوای مناسب و شرایط پایدار محیطی باعث می شود خطاهای تولید کاهش یافته و محصول یکنواخت تر باشد. در بیمارستان نیز طراحی مناسب تهویه، کاهش سروصدا و نورپردازی ملایم باعث می شود بیماران احساس آرامش بیشتری داشته باشند و روند بهبود سریع تر پیش رود.

سخن پایانی

در جمع بندی باید گفت که مقایسه اتاق تمیز دارویی و بیمارستانی نشان می دهد که اگرچه هر دو با هدف کنترل آلودگی طراحی می شوند، اما از نظر استاندارد، سطح کنترل، طراحی، فشار هوا، نحوه ورود پرسنل و پایش تفاوت های بنیادی دارند. در اتاق دارویی، تمرکز بر محصول و کیفیت آن است، در حالی که در اتاق بیمارستانی تمرکز بر سلامت انسان و پیشگیری از عفونت های بیمارستانی قرار دارد.

شناخت این تفاوت ها برای مهندسان، پیمانکاران و مدیران صنایع دارویی و مراکز درمانی حیاتی است، زیرا رعایت نکردن حتی یکی از الزامات ممکن است به بروز آلودگی، آسیب به بیماران یا خسارات اقتصادی منجر شود. طراحی و اجرای صحیح هر یک از این فضاها باید با تکیه بر استانداردهای معتبر بین المللی، سیستم های تهویه کارآمد، کنترل دقیق فشار و آموزش مستمر پرسنل انجام گیرد تا بتوان محیطی ایمن، پاکیزه و پایدار فراهم ساخت.

سوالات متداول

سؤال ۱: آیا می توان از یک نوع طراحی برای هر دو اتاق تمیز استفاده کرد؟
خیر. هرچند اصول کلی کنترل آلودگی مشابه است، اما طراحی، کلاس تمیزی، فشار هوا و نوع تهویه در اتاق تمیز دارویی و بیمارستانی متفاوت اند. اتاق دارویی نیاز به سطح کنترل دقیق تر دارد و نمی توان همان طراحی را در بیمارستان به کار برد.

سؤال ۲: چه استانداردهایی برای اتاق تمیز دارویی الزامی است؟
استانداردهای اصلی شامل ISO 14644، EU GMP Annex 1 و FDA cGMP هستند. این استانداردها محدوده ذرات مجاز، الزامات تهویه، نحوه مانیتورینگ و روش های تمیزکاری را مشخص می کنند.

سؤال ۳: در اتاق های بیمارستانی فشار مثبت یا منفی چگونه تعیین می شود؟
جهت فشار بستگی به نوع بخش دارد. در اتاق عمل و ICU فشار مثبت برای جلوگیری از ورود آلودگی اعمال می شود، اما در بخش ایزوله بیماران عفونی فشار منفی استفاده می شود تا آلودگی از اتاق خارج نشود.

تصور کنید در یک کارخانه تولید دارو، یک ذره گرد و غبار کوچک باعث شود محصول نهایی آلوده شود و میلیاردها تومان ضرر مالی و اعتماد عمومی به برند آسیب ببیند. داستانی مشابه در یکی از شرکت های الکترونیک رخ داده بود که به دلیل ورود ذرات به فضای حساس تولید، خروجی ها با افت جدی کیفیت مواجه شدند.

این نمونه ها، اهمیت طراحی و اجرای دقیق و اصولی «نقشه و پلان استاندارد اتاق تمیز» را به خوبی روشن می کنند. اتاق تمیز، محیطی است که ذرات معلق هوایی، آلاینده های میکروبی و گازهای ناخواسته تا حد بسیار بالایی کنترل می شوند. طراحی نقشه و پلان استاندارد اتاق تمیز، گام نخست و پایه ای برای دستیابی به عملکرد مطلوب آن است.

 در این مقاله به طور کامل به مفهوم، استانداردها، مراحل طراحی، عناصر مهم، مزایا و معایب، و نکات فنی برای اجرای درست این فضا می پردازیم. در انتها نیز با سخن پایانی و معرفی کلینیک خاص همراه خواهیم بود.

اهمیت طراحی نقشه و پلان استاندارد اتاق تمیز

قبل از ورود به جزئیات فنی، باید بدانیم چرا نقشه استاندارد اتاق تمیز تا این حد مهم است. در یک محیط تولید دارو یا تجهیزات دقیق، حتی کوچک ترین ذرات یا رطوبت کنترل نشده می تواند منجر به خطا، افت کیفیت یا شکست محصول شود. استاندارد طراحی نقشه و پلان باعث می شود که جریان هوا، مانور کارکنان، گِرِیس­ها، تجهیزات و مواد مصرفی در فضای اتاق تمیز، بدون تداخل و با کارایی بالا حرکت کنند.

این نقشه و پلان به گونه ای عمل می کند که نه تنها الزامات پاکیزگی (Clean Level) را برآورده  کند، بلکه بهره وری انرژی، نگهداری، تغییرات احتمالی و ارزیابی عملکرد (Validation) را نیز تسهیل کند.

به عبارتی، طراحی خوب همانند «نقشه شهری» برای اتاق تمیز است؛ اگر خیابان ها، ورودی ها، مسیرها و جانمایی ساختمان به درستی تعریف نشود، ترافیک ذرات، کارکنان و مواد به هم می ریزد و فاجعه رخ می دهد.

استانداردهای مرتبط با طراحی اتاق تمیز

پیش از طراحی نقشه و پلان، لازم است با استانداردهای بین المللی و ملی آشنا شویم تا طراحی مطابق با رده بندی مناسب انجام شود.

چیستی استانداردها

اصولاً، «اتاق تمیز» یا «Cleanroom» طبق تعریف استاندارد ISO 14644-1 یعنی «فضایی که در آن غلظت ذرات معلق کنترل می شود و یکی یا چند منطقه پاک دارد». بنابراین طراحی نقشه و پلان استاندارد اتاق تمیز باید بر اساس آن استاندارد باشد.

دسته بندی های کلاس اتاق تمیز

استاندارد ISO 14644-1، کلاس های اتاق تمیز را بر اساس تعداد ذرات معلق در هر متر مکعب تعریف می کند. به عنوان نمونه، یک اتاق تمیز با کلاس ISO 7 اجازه دارد تا حدود ۳۵۲٬۰۰۰ ذره با سایز ≥0.5µm در هر متر مکعب وجود داشته باشد. بنابراین در نقشه و پلان استاندارد اتاق تمیز، باید مشخص شود که برای کدام کلاس طراحی می شود، چرا که الزامات متفاوت هستند.

استانداردهای طراحی، ساخت و بهره برداری

استاندارد ISO 14644-4 مربوط به طراحی، ساخت و راه اندازی اتاق های تمیز، و استاندارد ISO 14644-5 مربوط به بهره برداری آن هاست. بنابراین نقشه و پلان استاندارد اتاق تمیز باید بر پایه این استانداردها طرح ریزی شود، تا پس از ساخت، ارزیابی (validation) و نگهداری به درستی انجام شود.

عناصر کلیدی نقشه و پلان استاندارد اتاق تمیز

برای اینکه نقشه و پلان استاندارد اتاق تمیز به درستی طراحی شود، باید به مجموعه ای از عناصر فنی، فضایی، تاسیساتی و رفتاری توجه شود. در ادامه مهم ترین این عناصر را بررسی می کنیم.

طراحی فضای فیزیکی و جانمایی

فضای فیزیکی باید به گونه ای طراحی شود که جریان ورود و خروج، مسیر پرسنل، تجهیزات، مواد خام و محصولات نهایی با حداقل تداخل انجام شود. در نقشه و پلان استاندارد اتاق تمیز، جانمایی دیوارها، سقف، کف، محل ورودی ها، پارکینگ تجهیزات، اتاق گانینگ (Gowning) و منطقه انتقال (Air-lock) باید مشخص باشد. براساس استانداردها، اغلب برای رسیدن به یک کلاس تمیز مشخص ابتدا باید از منطقه کم تر تمیزتر عبور شود (مثلاً از ISO 8 به ISO 7) تا از ورود ذرات جلوگیری شود

کنترل جریان هوا، فشار و فیلتراسیون

یکی از مهم ترین اجزای نقشه و پلان استاندارد اتاق تمیز، سیستم تهویه، تامین هوای تازه، فیلتراسیون HEPA یا ULPA، و حفظ فشار مثبت (یا در موارد خاص فشار منفی) است. به عنوان مثال، برای یک اتاق تمیز ISO 7 معمولاً نرخ تعویض هوا (Air change) حدود 30 تا 60 بار در ساعت در نظر گرفته می شود همچنین باید جریان هوای یکنواخت (گاهی اُردرشیب یا Laminar) در نظر گرفته شود تا ذرات به سرعت از فضای کاری خارج شوند.

کف، دیوارها، سقف و مصالح

در نقشه و پلان استاندارد اتاق تمیز، استفاده از مصالح مناسب بسیار حیاتی است. کف باید صاف، بدون درز، قابل شستشو و کم جاذب باشد؛ دیوارها باید بدون گوشه های مخفی، با اتصالات مهر و موم شده طراحی شوند؛ سقف باید فضا برای نصب FFU (Fan Filter Unit) و مسیر برگشت هوای تمیز را داشته باشد.

مناطق جانبی و مسیرهای عملیاتی

طراحی نقشه و پلان استاندارد اتاق تمیز باید مسیرهایی برای ورود پرسنل به منطقه گانینگ، لباس مخصوص، گذر از شوینده های ذرات (مانند Air-shower) و خروج مواد مصرفی و ضایعات داشته باشد. وجود اتاق های واسطه (Ante-room) یا هوابند (Air-lock) بین فضای عمومی و اتاق تمیز بسیار توصیه می شود.

کنترل مواجهه و شرایط محیطی

دمای محیط، رطوبت نسبی، فشار، سرعت جریان هوا، سطح نویز و ارتعاشات نیز باید در نقشه و پلان استاندارد اتاق تمیز لحاظ شود. این پارامترها تأثیر مستقیم بر کیفیت محیط و کارکرد تجهیزات دارد. استانداردی که طراحی را پیش می برد، اشاره دارد به کنترل این عوامل در کنار ذرات معلق.

مسیرهای نگهداری، پاکسازی و تغییرات احتمالی

یک نقشه و پلان استاندارد اتاق تمیز باید راهکارهایی برای تمیزکاری، نگهداری سرویس ها، دسترسی به تجهیزات فنی، امکان ارتقاء یا تغییر جانمایی را در نظر بگیرد. این امر باعث می شود فضای اتاق تمیز در طول زمان انعطاف پذیر و قابل نگهداری باشد.

مراحل طراحی نقشه و پلان استاندارد اتاق تمیز

در این بخش، به ترتیب مراحلی که باید طی شود تا نقشه و پلان استاندارد اتاق تمیز طراحی شود، می پردازیم.

تعریف الزامات کاربری و عملکرد

در اولین قدم، تیم طراحی باید مشخص کند که اتاق تمیز برای چه کاربردی است: تولید دارو، ساخت تجهیزات الکترونیکی، تحقیقات پزشکی یا… با تعیین کاربرد، کلاس تمیز مورد نیاز، تعداد پرسنل، تجهیزات، میزان تولید، و نوع فرآیندها روشن می شود. این گام با تعیین «شرح نیازهای کاربر» (URS) آغاز می شود.

تعیین کلاس تمیز و الزامات استاندارد

پس از تعیین کاربرد، باید کلاس تمیز (مثلاً ISO 5، ISO 7، ISO 8) انتخاب شود. سپس بر اساس استانداردها، الزامات طراحی برای آن کلاس استخراج می شود؛ مانند نرخ تعویض هوا، نوع فیلتر، فشار داخل محیط، سطح آلودگی مجاز. برای مثال، استانداردها برای ISO 7 مقدار ۳۰ تا ۶۰ بار تعویض هوا در ساعت را به عنوان راهنما ذکر کرده اند.

جانمایی فیزیکی و ترسیم پلان

در این مرحله، تیم معماری و مهندسی فاز نقشه را آماده می کند. در نقشه و پلان استاندارد اتاق تمیز، باید محل های ورود، خروج، مسیرها، تجهیزات، اتاق های جانبی، اتاق گانینگ، فضای پشتیبانی و سرویس ها مشخص شود. توجه ویژه به مسیرهای تردد پرسنل، مواد خام و خروج ضایعات ضروری است تا تداخل با منطقه تمیز به حداقل برسد.

طراحی تاسیسات، HVAC و تهویه

با در نظر گرفتن کلاس مورد نظر، طراحی سیستم تهویه، فیلتراسیون HEPA/ULPA، فشار، نرخ تعویض هوا و جریان یکنواخت (Laminar یا غیر Laminar) انجام می شود. در نقشه و پلان استاندارد اتاق تمیز، محل موتورخانه، کانال ها، بروزرسانی سیستم و نصب فیلترها نیز باید پیش بینی شود. استاندارد ISO 14644-16 بهینه سازی مصرف انرژی برای اتاق های تمیز را نیز پیشنهاد می کند.

انتخاب مصالح، کف سازی، دیوار و سقف

در این مرحله، مصالح سازگار با استانداردها انتخاب می شوند: کف های بدون درز، دیوارهای مدولار، سقف با فریم قابل نصب FFU، نورپردازی مخصوص، و جداسازی زون ها. این موارد در نقشه و پلان استاندارد اتاق تمیز باید به همراه جزئیات اجرایی تعیین شوند.

ارزیابی، شبیه سازی و تأیید طراحی

پیش از ساخت، نقشه و پلان استاندارد اتاق تمیز باید با نرم افزارهای شبیه سازی جریان هوا، فشار و ذرات بررسی شود. همچنین تیم طراحی باید امکان دسترسی برای نگهداری، تغییرات آینده و ارزیابی عملکرد را در نظر بگیرد.

اجرا، راه اندازی و راهبری

پس از آماده سازی نقشه و پلان استاندارد اتاق تمیز، مرحله ساخت، نصب تجهیزات، تست، اعتبارسنجی (Validation) و بهره برداری آغاز می شود. در این مرحله، کنترل جریان هوای اولیه، تست ذرات، فشار، عملکرد فیلترها و خط کشی مسیرها انجام می شود تا مطابق با کلاس تعیین شده باشد.

سؤال ۱: نقشه و پلان استاندارد اتاق تمیز دقیقاً به چه معناست؟
پاسخ: نقشه و پلان استاندارد اتاق تمیز به طرح فیزیکی، تاسیساتی و رفتاری اتاقی گفته می شود که طراحی شده تا الزامات پاکیزگی هوایی، کنترل ذرات، جریان هوا، فشار، پوشش های کف/دیواری/سقفی و مسیرهای تردد را بطور کامل برآورده کند. در حقیقت این نقشه مبنای اجرایی برای ساخت و راه اندازی فضای کنترل شده است.

سؤال ۲: چه زمانی باید طراحی کلاس اتاق تمیز را انتخاب کرد؟
پاسخ: انتخاب کلاس اتاق تمیز باید در مرحله بسیار اولیه طراحی صورت گیرد؛ یعنی هرگاه کاربرد، فرآیند تولید یا تحقیق مشخص شد و الزامات کیفیت، تولید، تعداد پرسنل، تجهیزات و نوع آلاینده ها روشن گردید، باید کلاس تمیز (مثلاً ISO 5 یا ISO 7) تعیین شود. این انتخاب نقشه و پلان استاندارد اتاق تمیز را جهت دار می کند.

سؤال ۳: آیا نقشه و پلان استاندارد اتاق تمیز فقط برای تولید دارو کاربرد دارد؟
پاسخ: خیر، فضای اتاق تمیز در صنایع مختلف کاربرد دارد؛ از تولید الکترونیک و نیمه هادی ها تا تحقیقات پزشکی، بیوتکنولوژی، تولید تجهیزات دقیق و داروسازی. هر جایی که کنترل ذرات معلق، میکروبی یا گازی از اهمیت برخوردار باشد، طراحی نقشه و پلان استاندارد اتاق تمیز می تواند لازم باشد.

ساختارهایی مانند اتاق تمیز، کنترل کیفیت هوا مهم ترین فاکتور تعیین کننده است و یکی از مؤثرترین روش ها برای دستیابی به یک محیط پایدار و عاری از آلودگی، ایجاد جریان هوای لامینار است. پرسشی که در این مقاله به طور عمیق و تخصصی بررسی می شود، این است که اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟

این پرسش نه تنها درباره ی نقش یک سیستم تهویه ساده نیست، بلکه اساس تفکر مهندسی و کنترل آلودگی در اتاق های تمیز را شکل می دهد. آنچه اهمیت دارد، ایجاد محیطی با آشفتگی حداقلی، جریان پایدار و الگوی حرکتی خطی هوا است که بتواند ذرات را جابجا کرده و از تجمع یا بازگشت آن ها جلوگیری کند. این موضوع پایه و اساس استانداردهای بین المللی اتاق تمیز نظیر ISO 14644 نیز محسوب می شود.

در ادامه ی این مقاله، با روایتی پیوسته و جامع، به ضرورت استفاده از جریان لامینار، نحوه عملکرد آن، تأثیرات مختلف بر کیفیت فرآیند، جایگاه آن در استانداردهای طراحی، و تفاوت میان جریان آشفته و لامینار پرداخته می شود.

جریان هوای لامینار چیست و چگونه تعریف می شود؟

پیش از آن که بتوانیم به این سؤال پاسخ دهیم که اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟ لازم است خود مفهوم جریان لامینار را دقیق تر بشناسیم.

جریان لامینار، نوعی الگوی حرکت هوا است که در آن مولکول ها با کمترین میزان اختلاط و آشفتگی، در مسیرهای مستقیم و موازی حرکت می کنند. در این نوع جریان، هوا رفتار آرام و قابل پیش بینی دارد و این ویژگی باعث می شود ذرات معلق بدون ایجاد چرخش یا آشفتگی، همراه با هوا جابجا شده و از محدوده کاری خارج شوند.

این الگوی حرکت، در مقابل جریان آشفته یا توربولانت قرار می گیرد؛ جایی که هوا به شکل گردابی، نامنظم و همراه با اختلاط شدید حرکت می کند و همین امر منجر به بازگشت ذرات، رسوب دوباره آلودگی و افزایش احتمال تماس آن ها با سطوح حساس می شود.

 از آن جا که هدف اتاق تمیز، کاهش حداکثری آلودگی در بخش های حیاتی است، انتخاب جریان لامینار منطقی ترین و علمی ترین انتخاب مهندسی در چنین محیط هایی محسوب می شود.

چرا جریان لامینار در اتاق تمیز اهمیت دارد؟

عملکرد صحیح اتاق تمیز، وابسته به نحوه حرکت هوا و توانایی آن در حذف ذرات است. جریان لامینار، به دلیل ویژگی های منحصر به فرد خود، اجازه نمی دهد ذرات در فضا شناور بمانند یا دوباره به سطوح حساس بازگردند. این ویژگی ها به خصوص در صنعت داروسازی، تولید تجهیزات پزشکی، اتاق عمل و فرآیندهای میکروالکترونیک اهمیت حیاتی دارد.

هنگامی که هوا به صورت لایه ای و یکنواخت از بالا به پایین یا از عقب به جلو جریان دارد، یک مسیر پاک و مستقیم ایجاد می شود که ذرات را بدون ایجاد آشفتگی از محیط دور می کند. این جریان پایدار، به کاهش خطر آلودگی متقاطع کمک می کند و اجازه می دهد فرآیندهای حساس با بیشترین امنیت انجام شوند.

نقش جریان لامینار در کاهش آلودگی ذرات میکروسکوپی

اگر بخواهیم در سطحی عمیق تر بررسی کنیم که اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟ باید بدانیم که ذرات معلق، بزرگ ترین عامل تهدیدکننده کیفیت اتاق تمیز هستند. این ذرات می توانند از منابع بسیار مختلفی تولید شوند؛ از پوست و تنفس انسان گرفته تا تجهیزات، واکنش های شیمیایی، خط تولید و حتی جریان هوا.

در جریان لامینار، حرکت مستقیم هوا باعث می شود ذرات به شکل کنترل شده ای حرکت کنند و در مسیر خروج، بدون چرخش، بدون بازگشت و بدون برخورد با سایر ذرات یا سطوح از محیط خارج شوند. این موضوع در محیط هایی که حتی یک ذره می تواند میلیاردها تومان خسارت ایجاد کند، اهمیت فوق العاده ای دارد. برای مثال، در خطوط تولید میکروچیپ، وجود تنها یک ذره بیش از حد مجاز می تواند باعث خرابی محصول شود.

تأثیر جریان لامینار بر کیفیت هوا و افزایش کلاس اتاق تمیز

یکی از مهم ترین عواملی که تعیین می کند اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟ ارتباط مستقیم آن با کلاس بندی اتاق تمیز است.

کلاس اتاق تمیز بر اساس تعداد ذرات مجاز در حجم مشخصی از هوا تعیین می شود. هرچه تعداد ذرات کمتر باشد، کلاس اتاق بالاتر است. جریان لامینار کمک می کند میزان ذرات موجود در هوا به شکل قابل توجهی کاهش یابد.

در سیستم های طراحی شده بر اساس لامینار فلو، سرعت و جهت حرکت هوا کنترل شده است و معمولاً از فیلترهای HEPA یا ULPA استفاده می شود تا هوا در هر مرحله پاک سازی شود. این ترکیب هم باعث کاهش آلودگی و هم افزایش درجه پاکی اتاق تمیز می شود.

فیلترهای HEPA و ULPA در کنار جریان لامینار چگونه عمل می کنند؟

نمی توان بدون اشاره به فیلترهای HEPA و ULPA درباره این موضوع صحبت کرد که اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟. این فیلترها قادرند ذراتی تا اندازه ۰.۳ میکرون را تا ۹۹.۹۹ درصد حذف کنند و در ترکیب با جریان لامینار، بالاترین سطح پاکی را به محیط می بخشند.

عملکرد صحیح جریان لامینار وابسته به این است که هوای ورودی به محیط از آلاینده ها پاک شده باشد. این فیلترها وظیفه دارند هوا را پیش از ورود به اتاق تمیز فیلتر کرده و سپس جریان یکنواخت لامینار آن را در فضا توزیع کند. ترکیب این دو عامل، پایه و اساس طراحی اتاق های تمیز استاندارد است.

تفاوت جریان لامینار و جریان توربولانت در اتاق تمیز

برای آن که بهتر بدانیم اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟ لازم است تفاوت آن با جریان آشفته را بشناسیم. جریان آشفته یا توربولانت، نوعی جریان هواست که در آن مولکول ها به طور نامنظم و گردابی حرکت می کنند. این اختلاط باعث می شود ذرات در نقاط مختلف هوا پراکنده شوند و احتمال برخورد آن ها با سطوح حساس افزایش یابد.

در مقابل، جریان لامینار دقیقاً برخلاف جریان توربولانت عمل می کند. حرکت آرام، یکنواخت و قابل پیش بینی باعث کاهش شدید آلودگی و افزایش کیفیت کنترل محیط می شود. از همین رو در اتاق های تمیز با کلاس بالا، استفاده از جریان لامینار الزامی است.

سرعت مناسب جریان لامینار و اهمیت آن در طراحی اتاق تمیز

یکی از نکات کلیدی در درک این موضوع که اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟ توجه به سرعت جریان هواست. اگر سرعت بسیار زیاد باشد، احتمال آشفتگی افزایش می یابد و اگر بسیار کم باشد، توانایی جریان در جابجایی ذرات کاهش پیدا می کند.

به همین دلیل استانداردها سرعتی بین ۰.۳ تا ۰.۵ متر بر ثانیه را برای جریان لامینار توصیه می کنند. این میزان سرعت کمک می کند هوا به آرامی حرکت کرده و ذرات را بدون ایجاد اغتشاش از محیط خارج کند.

تأثیر جریان لامینار بر ریسک آلودگی متقاطع در صنایع حساس

در محیط هایی مثل آزمایشگاه های بیولوژیک، خطوط تولید دارو یا محیط های جراحی، یکی از مسائل حیاتی کاهش آلودگی متقاطع است. هنگامی که هوا به صورت آشفته حرکت می کند، ذرات و میکروارگانیسم ها می توانند به راحتی از یک نقطه به نقطه دیگر منتقل شوند. اما جریان لامینار با حرکت مستقیم خود، مانع انتشار آلودگی بین نقاط مختلف شده و کنترل محیط را ایمن تر می کند.

بنابراین، یکی از پاسخ های مهم به این سؤال که اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟ این است که جریان لامینار می تواند نقش تعیین کننده ای در جلوگیری از انتقال آلودگی بین فرآیندهای مختلف داشته باشد.

کاربرد جریان لامینار در صنایع مختلف

در صنعت داروسازی، جریان لامینار برای پر کردن ویال ها، تولید داروهای استریل و بسته بندی محصولات تزریقی استفاده می شود. در صنعت الکترونیک، جریان لامینار برای مونتاژ تراشه ها و قطعات حساس ضروری است. در محیط های بیمارستانی، اتاق های عمل و بخش های ایزوله با استفاده از لامینار فلو، ایمنی بیماران را تضمین می کنند. این تنوع کاربردها نشان می دهد که اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟ و چرا این نوع جریان یکی از ارکان اصلی کنترل آلودگی محسوب می شود.

سخن پایانی درباره اهمیت جریان هوای لامینار در اتاق تمیز

در پایان می توان گفت که پاسخ به پرسش «اهمیت جریان هوای لامینار در طراحی اتاق تمیز چیست؟» تنها به یک جمله خلاصه نمی شود؛ بلکه یک مفهوم گسترده و بنیادی است که تمام استانداردهای کنترل آلودگی، طراحی مهندسی، کنترل کیفیت و ایمنی بر پایه آن شکل می گیرند. جریان لامینار با حرکت آرام، مستقیم و یکنواخت خود قادر است ذرات را از ناحیه کاری دور کند، آلودگی متقاطع را کاهش دهد، کلاس اتاق تمیز را افزایش دهد و محیطی امن برای فرآیندهای حساس فراهم آورد.

اتاق تمیز بدون جریان لامینار، هرگز نمی تواند سطحی از پاکی را ارائه دهد که صنایع مدرن به آن نیاز دارند. از تولید داروهای تزریقی گرفته تا ساخت تراشه های الکترونیکی، همه و همه وابسته به جریان هوای لامینار هستند. به همین دلیل است که این نوع جریان را می توان ستون اصلی طراحی اتاق تمیز نامید.

سوالات متداول درباره اهمیت جریان هوای لامینار در اتاق تمیز

جریان لامینار چیست و چه تفاوتی با جریان آشفته دارد؟

جریان لامینار جریان آرام، مستقیم و بدون آشفتگی هواست که موجب حرکت خطی ذرات می شود. اما جریان آشفته دارای حرکت نامنظم، گردابی و همراه با اختلاط هواست که باعث انتشار بیشتر آلودگی می شود.

چرا جریان لامینار در اتاق های عمل و داروسازی ضروری است؟

زیرا از انتشار آلودگی متقاطع جلوگیری می کند، امکان نفوذ میکروارگانیسم ها را کاهش می دهد و محیطی کنترل شده برای انجام فرآیندهای حساس فراهم می سازد.

آیا چیدمان تجهیزات می تواند جریان لامینار را مختل کند؟

بله. اگر تجهیزات به گونه ای قرار گیرند که مسیر جریان هوا را مسدود کنند، کیفیت جریان لامینار کاهش می یابد و امکان تجمع ذرات افزایش پیدا می کند.

اتاق تمیز محیطی است که برای کنترل دقیق میزان ذرات، آلودگی های میکروبی و عوامل غیرقابل  مشاهده ای که بر کیفیت تولید اثر می گذارند طراحی شده است. محیط کلین روم برخلاف بسیاری از فضاهای صنعتی، یک محیط زنده و پویا نیست؛ بلکه باید به شدت پایدار، کنترل شده و قابل پیش بینی باشد.

کوچک ترین ذره یا میکروارگانیسم می تواند به تنهایی کیفیت یک محصول دارویی را کاهش دهد، عملکرد یک تراشه الکترونیکی را مختل کند یا حتی باعث غیرقابل استفاده شدن یک سری کامل تولید گردد. در محیطی که استانداردهای ISO، GMP یا FDA باید رعایت شوند، شناخت انواع آلودگی در اتاق تمیز یک ضرورت است.

آلودگی در کلین روم از منابع مختلفی وارد می شود؛ از انسان به عنوان بزرگ ترین منبع آلاینده گرفته تا تجهیزات، جریان هوا، مواد اولیه و حتی خود فرآیند تولید. آلودگی ها می توانند ذره ای، شیمیایی، مولکولی، میکروبی یا ناشی از رفتار اشتباه پرسنل باشند. این مقاله توضیح می دهد که این آلودگی ها چه هستند، چگونه وارد محیط می شوند.

چرا کنترل آلودگی در اتاق تمیز مهم است؟

برای درک اهمیت کنترل آلودگی، لازم است بدانیم که بسیاری از صنایع حساس تنها در صورت وجود شرایط کاملاً کنترل شده قادر به تولید محصول باکیفیت هستند. برای مثال، صنایع نیمه هادی با ذراتی سروکار دارند که اندازه آن ها کمتر از ۱ میکرون است؛ ذره ای که شاید با چشم دیده نشود، اما می تواند یک مدار کامل را از کار بیندازد.

در صنایع دارویی، آلودگی میکروبی به معنای خطر مستقیم برای سلامت مصرف کننده است. هر ذره یا میکروارگانیسمی که وارد یک محصول تزریقی شود، می تواند یک ریسک حیاتی ایجاد کند. در تولید تجهیزات پزشکی، آلودگی ابزاری و انسانی می تواند فرآیند استریل را مختل کند و در نتیجه محصول نهایی با استانداردهای جهانی سازگار نباشد.

کنترل آلودگی در اتاق تمیز فقط یک الزام فنی نیست؛ بلکه یک نیاز حیاتی برای تضمین کیفیت محصول و حفظ امنیت مصرف کننده است. آلودگی در کلین روم یک مسئله ثانیه ای نیست، بلکه یک تهدید همیشگی است و کنترل آن تنها از طریق سیستم، آموزش و رفتار صحیح ممکن می شود.

آلودگی های ذره ای و مسیر ورود آنها

آلودگی های ذره ای رایج ترین نوع آلودگی در cleanroom هستند. این ذرات شامل گردوغبار، الیاف، سلول های پوست، ذرات ناشی از تجهیزات، پلیمرها، فلزات و حتی ذرات حاصل از اصطکاک سطوح می شوند. اندازه این ذرات از چند میکرون تا ده ها نانومتر متغیر است.

ذرات معمولاً از منابع زیر وارد اتاق تمیز می شوند:

ذرات از طریق مختلفی می توانند وارد اتاق تمیز شوند که مهم ترین آن ها عبارتند از:

• حرکت انسان:

بزرگ ترین منبع تولید ذرات انسانی در اتاق تمیز، خود پرسنل هستند. حتی یک حرکت ساده دست می تواند میلیون ها ذره آزاد کند.

•
  تجهیزات و ماشین آلات:

 اصطکاک، لرزش، فرسایش قطعات مکانیکی و حتی جریان الکتریکی می تواند منجر به تولید ذره شود.

• هوا:

در کلین روم هایی که سیستم تهویه مناسب ندارند، جریان هوا می تواند ذرات را از محیط های مجاور وارد کند.

• مواد اولیه:

 مواد بسته بندی نشده یا آماده سازی نشده ممکن است حامل ذرات ریز باشند.

• سطوح آلوده:

هر سطحی که به درستی تمیز نشده باشد، منبع بالقوه تولید ذره است.

ذرات معلق در اتاق تمیز رفتار پیچیده ای دارند. آن ها می توانند در جریان هوا حرکت کنند، تحت تأثیر الکتریسیته ساکن جذب سطوح شوند و حتی با کوچک ترین حرکت بدن دوباره در هوا پخش شوند. کنترل این نوع آلودگی تنها با ایجاد شرط محیطی ایده آل اتاق تمیز و پایش مداوم ممکن است.

آلودگی های میکروبی و عوامل ایجادکننده

آلودگی میکروبی خطرناک ترین نوع آلودگی در cleanroom است، زیرا برخلاف ذرات که تنها عملکرد تجهیزات را مختل می کنند، میکروارگانیسم ها می توانند سلامت، کیفیت و امنیت مصرف کننده را تهدید کنند. باکتری ها، قارچ ها، اسپورها، ویروس ها و حتی مخمرها از جمله آلودگی های میکروبی رایج هستند.

منابع میکروبی بسیار متنوع هستند، اما بخش عمده آن ها از انسان منشاء می گیرند. پوست بدن، مو، تنفس و حتی زبان هنگام صحبت کردن می تواند میکروارگانیسم هایی را وارد هوا کند. رطوبت ناسازگار نیز بستری ایده آل برای رشد میکروب است. کلین روم هایی که رطوبت بالاتری دارند، میزان فعالیت میکروبی بیشتری تجربه می کنند.

تجهیزات آلوده، ابزارهای تمیزنشده، سطح میزهای کار، مواد اولیه خام، بسته بندی های غیر استریل و حتی کفش پرسنل نیز از عوامل رایج آلودگی میکروبی هستند. این نوع آلودگی تنها از طریق کنترل رفتار پرسنل، استفاده از لباس های مناسب، استریل سازی مداوم و حفظ دما و رطوبت استاندارد قابل کنترل است.

آلودگی ناشی از پرسنل و تجهیزات

پرسنل همیشه بزرگ ترین منبع آلودگی در cleanroom هستند. بیش از ۷۰ درصد از انواع آلودگی در اتاق تمیز منشأ انسانی دارد. حتی زمانی که افراد بی حرکت ایستاده باشند، میلیون ها ذره از سطح پوست جدا می شود. رفتار اشتباه پرسنل می تواند آلودگی را چند برابر کند.

دویدن، صحبت کردن زیاد، حرکت سریع، لمس صورت، یا پوشیدن لباس غیر استاندارد باعث افزایش شدید ذرات معلق در اتاق تمیز می شود. تجهیزات نیز منبع مهمی از آلودگی اند. دستگاه هایی که روغن کاری ضعیف دارند یا از مکانیزم های قدیمی استفاده می کنند، معمولاً ذرات ریز فلزی یا پلیمری تولید می کنند.

لرزش دستگاه ها نیز باعث آزاد شدن ذرات باقی مانده روی سطوح می شود. در نهایت، مهندسی نادرست چیدمان تجهیزات، عدم وجود جریان هوای مناسب و تعمیر و نگهداری ناکافی نیز باعث افزایش آلودگی می شود.

روش های کاهش و پیشگیری از آلودگی

یکی از مهم ترین اصول مدیریت تمیزی، کاهش آلودگی پیش از ورود به اتاق است. گامبینگ، شست وشوی دست ها، پوشیدن لباس کار مناسب، و کنترل رفتار پرسنل پایه اصلی پیشگیری است. ورود هوا باید از طریق فیلترهای هپا و اولپا انجام شود. سیستم  HVAC باید به گونه ای تنظیم شود که فشار مثبت دائمی در محیط حفظ گردد.

 این فشار مثبت مانع از ورود آلودگی های محیطی از مناطق کم کیفیت تر می شود. سطوح باید از جنس های صیقلی و کم پرز انتخاب شوند و برنامه نظافت روزانه، هفتگی و ماهانه باید به صورت کاملاً استاندارد انجام گیرد. فرآیندهای تولید باید به گونه ای طراحی شوند که کمترین تماس پرسنل با محصولات و تجهیزات اتفاق بیفتد. اتوماسیون در کلین روم یکی از بزرگ ترین راه های کاهش آلودگی انسانی است.

استفاده از مواد ضد میکروبی استاندارد، آموزش مستمر پرسنل، پایش مداوم ذرات معلق در اتاق تمیز و ثبت مستندات نیز بخش مهمی از چرخه کنترل آلودگی است.

اشتباهات رایج در کنترل آلودگی

اشتباهات انسانی یکی از دلایل اصلی افزایش آلودگی در کلین روم است. باز کردن ماسک، صحبت با صدای بلند، حرکت سریع، پوشیدن نادرست لباس تمیز، لمس سطوح، ورود وسایل شخصی، استفاده از مواد غیرمجاز و عدم رعایت اصول گامبینگ نمونه هایی از اشتباهات رایج هستند. گاهی نیز اشتباهات ساختاری وجود دارد، مانند تنظیم نادرست سیستم تهویه، عدم سرویس دوره ای فیلترها، یا چیدمان اشتباه تجهیزات که جریان هوا را مختل می کند.

نادیده گرفتن سیستم مانیتورینگ و عدم توجه به تغییرات کوچک در دما، رطوبت یا تعداد ذرات نیز می تواند کل فرآیند را به خطر بیندازد. در بسیاری از مواقع، تنها یک خطای کوچک کافی است تا محصول نهایی به طور کامل غیرقابل استفاده شود.

جدول: دسته بندی انواع آلودگی در اتاق تمیز و منشأ هرکدام

سخن پایانی درباره انواع آلودگی در اتاق تمیز

اتاق تمیز محیطی است که تنها با کنترل دقیق آلودگی ها می تواند عملکرد واقعی خود را نشان دهد. انواع آلودگی در اتاق تمیز از ذره ای و میکروبی گرفته تا آلودگی ناشی از پرسنلهرکدام می توانند به تنهایی کیفیت محصول را تهدید کنند. هیچ سیستم فیلتراسیون، هیچ استاندارد GMP یا ISO بدون رعایت رفتار صحیح پرسنل، نظارت مداوم، طراحی مناسب و کنترل پایدار دما و رطوبت به نتیجه نخواهد رسید.

کلین روم یک محیط زنده نیست، اما هر خطای انسانی می تواند آن را بی ثبات کند. کنترل آلودگی باید به صورت همیشگی، پیشگیرانه و علمی انجام شود. آموزش، پایش، تجهیزات استاندارد و رفتار حرفه ای پرسنل چهار ستون اصلی مدیریت آلودگی در cleanroom هستند. هر مجموعه ای که این چهار اصل را به درستی اجرا کند، قادر خواهد بود محصولی با استاندارد جهانی تولید کند.

سوالات متداول درباره انواع آلودگی در اتاق تمیز

1. رایج ترین انواع آلودگی در اتاق تمیز کدام اند؟

آلودگی های ذره ای، میکروبی، مولکولی، شیمیایی و آلودگی ناشی از رفتار انسانی رایج ترین انواع آلودگی هستند.

2. چرا پرسنل بزرگ ترین منبع آلودگی محسوب می شوند؟

بدن انسان دائماً ذرات پوست، مو و قطرات تنفسی تولید می کند. حتی حرکت آرام انسان هزاران ذره آزاد می کند که وارد محیط می شوند.

3. بهترین روش برای کنترل آلودگی در کلین روم چیست؟

پوشیدن صحیح لباس، گامبینگ استاندارد، کنترل تهویه، آموزش مستمر، پایش ذرات معلق و رفتار آرام پرسنل از کلیدی ترین روش های کنترل آلودگی هستند.

اولین باری که وارد یک بخش فوق تخصصی بیمارستان شدم، چیزی که توجهم را جلب کرد سکوت غیرعادی فضا بود. نه به خاطر کمبود رفت وآمد، بلکه به خاطر نظم و کنترل عجیبی که روی همه چیز حکم فرما بود؛ گویی هوا هم برنامه ریزی شده جریان داشت. همان جا بود که برای اولین بار فهمیدم بخشی از این کنترل، حاصل وجود اتاق تمیز بیمارستان است؛ فضایی که کوچک ترین ذره گردوغبار هم می تواند عملکردش را مختل کند.

این اتاق ها با استانداردهای پیچیده، تجهیزات دقیق و طراحی کاملاً مهندسی شده ساخته می شوند و نقش اساسی در جلوگیری از آلودگی، کنترل عوامل بیماری زا و تضمین ایمنی بیماران دارند.

در این مقاله تلاش کرده ام با زبانی ساده اما تخصصی، تمام ویژگی ها، عملکردها، کاربردها و اصول طراحی و نگهداری clean room بیمارستان را شرح دهم.

اتاق تمیز بیمارستان چیست؟

پیش از ورود به جزئیات، لازم است درک کنیم که اتاق تمیز بیمارستان چیست و چرا تا این حد در مراکز درمانی اهمیت دارد. اتاق تمیز در بیمارستان در اصل یک محیط کنترل شده است که سطح آلودگی آن باید کمتر از حد مشخصی باشد. کنترل آلودگی شامل ذرات معلق، میکروارگانیسم ها، رطوبت، دما، فشار هوا و حتی نوع جریان هوا می شود.

اتاق تمیز برخلاف سایر اتاق های بیمارستان، با هدف ایجاد یک محیط بسیار پایدار طراحی می شود. ثبات دما و رطوبت در آن اهمیت زیادی دارد و ورود افراد، تجهیزات و مواد باید کاملاً کنترل شده صورت گیرد. در واقع اتاق تمیز حکم یک محیط «استریل شده ی دائمی» را ندارد، اما با ابزاری که دارد نرخ آلودگی را به حداقل ترین میزان ممکن می رساند.

تعریف علمی اتاق تمیز بیمارستان

اتاق تمیز بر اساس استانداردهای جهانی مانند ISO 14644 تعریف می شود. در این استاندارد، میزان مجاز ذرات در هر مترمکعب هوا مشخص شده و اتاق ها براساس آن طبقه بندی می شوند. برای مثال، اتاق تمیز ISO5 دارای سطح آلودگی بسیار پایین تری نسبت به اتاق تمیز ISO8 است.

این تعریف علمی باعث شده که اتاق تمیز فقط یک عنوان کلی نباشد، بلکه یک فضای دقیق با معیارهای مشخص باشد.

کاربردهای اصلی اتاق تمیز در بیمارستان

پیش از پرداختن به جزئیات، باید بدانیم چرا بیمارستان ها نیاز شدیدی به این فضا دارند. کاربردهای اتاق تمیز گسترده اند و هر کدام نقشی اساسی در حفظ سلامت بیماران، کارکنان و حتی داده های پزشکی دارند.

بخش های جراحی

در اتاق عمل های فوق تخصصی، کنترل آلودگی تعیین کننده موفقیت یا شکست یک عمل است. اتاق تمیز در این بخش ها نرخ عفونت جراحی را تا حد چشمگیری کاهش می دهد و موجب افزایش ایمنی بیمار می شود.

آزمایشگاه های تشخیص طبی

در بسیاری از آزمایشگاه ها، حتی یک ذره کوچک گردوغبار می تواند نتیجه یک تست را تغییر دهد. بنابراین وجود clean room بیمارستان در آزمایشگاه های حساس ضروری است.

بخش های داروسازی

بسیاری از بیمارستان ها خودشان بعضی از داروها، سرم ها یا محلول های تزریقی را تولید یا ترکیب می کنند. برای این کار، نیاز به فضایی با کمترین سطح آلودگی دارند.

بخش IVF و ناباروری

در این بخش، کیفیت هوا تأثیر مستقیم بر رشد جنین های آزمایشگاهی دارد. به همین دلیل کلین روم بیمارستان در این واحد نقش حیاتی دارد.

انواع اتاق تمیز بیمارستان

پیش از هر چیز باید بدانیم که همه اتاق های تمیز یکسان نیستند و باتوجه به نوع کاربرد، به چند دسته تقسیم می شوند. این دسته بندی ها کمک می کنند تا بیمارستان ها بتوانند متناسب با نیازشان طراحی درستی داشته باشند.

اتاق تمیز با فشار مثبت

پیش از توضیح این نوع، لازم است بدانیم فشار مثبت به چه معناست. در این فضا، فشار هوای داخل اتاق بیشتر از بیرون است و همین باعث می شود هوا هنگام باز شدن در، به بیرون جریان پیدا کند. این ویژگی کنترل ویژه ای روی ورود آلودگی ایجاد می کند.

کاربردهای فشار مثبت

اتاق عمل های اصلی، بخش های حساس نوزادان، اتاق های IVF و اتاق های آماده سازی دارو عمدتاً از فشار مثبت استفاده می کنند. دلیل آن هم روشن است: جلوگیری از ورود آلودگی بیرونی.

اتاق تمیز با فشار منفی

در فشار منفی، هوای داخل اتاق کمتر از بیرون است، بنابراین جریان هوا از بیرون به داخل هدایت می شود. این روش برای کنترل آلودگی بسیار مؤثر است.

کاربردهای فشار منفی

این اتاق ها در بخش های عفونی، ICU برخی بیماران، اتاق قرنطینه و بخش هایی که احتمال پخش آلودگی بالا است استفاده می شود.

ویژگی های طراحی اتاق تمیز بیمارستان

هر اتاق تمیز، چه در بیمارستان باشد چه در صنعت، باید با معماری خاصی طراحی شود. این معماری نه تنها ظاهر اتاق را شکل می دهد بلکه عملکرد اصلی آن را تضمین می کند.

دیوارها، کف و سقف

پیش از اینکه وارد جزئیات شویم، باید بدانیم مصالح اتاق تمیز کاملاً متفاوت از فضاهای معمولی است. مصالح استفاده شده باید صاف، بدون درز، قابل شست وشو و مقاوم در برابر مواد ضدعفونی کننده باشند.

متریال مناسب

برای دیوار معمولاً از پنل های PVC، HPL یا فلزهای پوشش دار استفاده می شود. این متریال ها زنگ نمی زنند، جذب آلودگی ندارند و تمیز کردنشان آسان است.

کف اتاق تمیز

کف پوش های آنتی باکتریال بدون درز بهترین انتخاب هستند. کف باید طوری باشد که ذرات روی آن نچسبند و سریع تمیز شود.

سقف

سقف معمولاً از پنل های آلومینیومی یا PVC ساخته می شود که محل عبور جریان هوا و فیلترها هستند.

سیستم تهویه و فیلتراسیون (HVAC)

هیچ اتاق تمیزی بدون یک سیستم تهویه دقیق و استاندارد معنا پیدا نمی کند. این سیستم است که میزان ذرات، دما و رطوبت را کنترل می کند.

فیلترهای HEPA و ULPA

این فیلترها نقش اصلی را در تصفیه هوا دارند. فیلتر HEPA معمولاً ۹۹/۹۷ درصد ذرات ۰/۳ میکرون را حذف می کند. ULPA حتی دقیق تر است و تا ۹۹/۹۹۹۵ درصد ذرات را فیلتر می کند.

جریان هوای لامینار

در بسیاری از بخش های بیمارستان، جریان هوای یک طرفه یا همان لامینار استفاده می شود. این جریان باعث می شود هوا بدون چرخش و با کمترین آشفتگی حرکت کند.

کنترل دما و رطوبت

یکی از دلایلی که کاربران متعجب می شوند، ثبات افراطی دما و رطوبت در اتاق های تمیز است. این ثبات باعث کاهش رشد میکروب ها و افزایش کارایی تجهیزات می شود.

چرا دما و رطوبت باید ثابت باشند؟

زیرا بسیاری از ذرات معلق در هوا و باکتری ها در شرایط ناپایدار رشد بیشتری دارند. ثابت نگه داشتن این پارامترها محیط را بسیار امن تر می کند.

درها و ورودی های کنترل شده

اتاق تمیز هیچ وقت در معمولی ندارد! این درها باید به صورت خودکار بسته شوند، نشت هوا نداشته باشند و عایق کامل باشند.

اتاقک های ورود (Airlock)

این اتاقک ها نقش یک فیلتر انسانی را دارند. افراد قبل از ورود به اتاق تمیز باید وارد آنجا شوند، لباس مخصوص بپوشند و سپس درب ورود اصلی باز می شود.

مزایا و چالش های اتاق تمیز بیمارستان

هرچند این اتاق ها مزایای زیادی دارند، اما ساخت و نگهداری آن ها نیز چالش هایی دارد.

مزایا

• کاهش عفونت بیمارستانی
• با کنترل جریان هوا، انتقال باکتری به حداقل می رسد.
• افزایش کیفیت درمان
• عمل های جراحی و تست های آزمایشگاهی دقیق تر انجام می شوند.
• افزایش ایمنی کارکنان
• کارکنان در برابر آلودگی های خطرناک محافظت می شوند.

چالش ها

• هزینه بالا
• ساخت و نگهداری بسیار پرهزینه است.
• نیاز به نیروی متخصص
• کاربران و کارکنان باید آموزش دقیق ببینند.
• حساسیت بالا
• کوچک ترین خطا در عملکرد می تواند کل سیستم را مختل کند.

مقایسه اتاق تمیز بیمارستان با اتاق معمولی

درک تفاوت ها می تواند نشان دهد چرا این اتاق ها تا این حد ضروری اند.

سخن پایانی درباره اتاق تمیز بیمارستان

اتاق تمیز بیمارستان یکی از مهم ترین فضاهای مجهز در مراکز درمانی است و نقشی حیاتی در کیفیت درمان، کاهش عفونت ها و افزایش ایمنی دارد. بسیاری از بخش های پیشرفته بیمارستان بدون وجود کلین روم امکان فعالیت ندارند؛ زیرا این فضا شرایطی فراهم می کند که هیچ اتاق معمولی قادر به تأمین آن نیست. اگرچه ساخت و نگهداری clean room بیمارستان هزینه بر و پیچیده است، اما ارزش آن در نتیجه نهایی درمان و سلامت بیماران به وضوح دیده می شود.

سوالات متداول درباره اتاق تمیز بیمارستان

1. اتاق کار تمیز در بیمارستان چیست؟

اتاق کار تمیز به فضایی در بیمارستان گفته می شود که سطح آلودگی آن به طور دقیق کنترل می شود و جریان هوا، فشار، دما و رطوبت تحت نظارت کامل هستند. این اتاق برای انجام فعالیت های حساس مانند آماده سازی دارو، آزمایش ها و جراحی استفاده می شود.

2. چرا اتاق تمیز بیمارستان اهمیت دارد؟

اهمیت آن در جلوگیری از انتقال عفونت، کاهش خطای آزمایشگاهی، افزایش دقت در درمان و فراهم کردن محیطی امن برای کارکنان و بیماران است. بدون اتاق تمیز، بسیاری از فرایندهای مهم بیمارستان مختل می شوند.

3. کلین روم بیمارستان با اتاق عمل چه تفاوتی دارد؟

اتاق عمل بخشی از بیمارستان است که ممکن است ویژگی های اتاق تمیز داشته باشد، اما کلین روم یک سطح استاندارد مشخص دارد. اتاق تمیز ممکن است در بخش هایی غیر از اتاق عمل هم استفاده شود، مانند آزمایشگاه ها یا بخش داروسازی.

یکی از حیاتی ترین جنبه های عملکردی اتاق تمیز، ایجاد و حفظ شرایط محیطی پایدار است؛ شرایطی که هرگونه اختلال در آن می تواند روند تولید را از نظم خارج کرده و کیفیت محصولات حساس را تهدید کند. در کلین روم، کنترل دما و رطوبت نه تنها یک الزام فنی است، بلکه بخشی از ساختار اصلی کیفیت، ایمنی و یکپارچگی فرآیند تولید محسوب می شود.

اتاق تمیز محیطی است که برای حداقل سازی تعداد ذرات معلق، کاهش آلودگی های میکروبی و ایجاد شرایط استاندارد برای تولید محصولات حساس طراحی شده است. در چنین فضایی، کوچک ترین تغییر در دما می تواند واکنش های شیمیایی را مختل کند یا موجب افزایش فعالیت میکروبی شود، و نوسانات رطوبتی می تواند رفتار ذرات را تغییر دهد، الکتریسیته ساکن را افزایش دهد و حتی فرآیندهای پوشش دهی یا مونتاژ را با مشکل مواجه کند.
در این مقاله، به طور کامل بررسی می کنیم که دما و رطوبت چگونه کنترل می شوند، چه استانداردهایی دارند، و چرا پایدار نگه داشتن این مقادیر برای صنایع دارویی، غذایی، نیمه هادی، پزشکی و بیوتکنولوژی حیاتی است.

اهمیت کنترل شرایط محیطی در کلین روم

هر اتاق تمیز، صرف نظر از کلاس و کاربرد آن، نیازمند محیطی پایدار است. نوسانات کوچک محیطی در فضاهای معمولی شاید قابل چشم پوشی باشد، اما در کلین روم، یک تغییر چند درجه ای در دما یا حتی ۵ درصد افزایش رطوبت می تواند باعث بروز تغییرات بزرگ در رفتار ذرات، کارایی تجهیزات و کیفیت محصولات شود.

دما اگر بیش از حد بالا باشد، شرایط رشد میکروبی تسریع می شود، تجهیزات حساس الکترونیکی دچار ناپایداری حرارتی می شوند و کارکنان نیز ممکن است نتوانند مدت طولانی در محیط کار کنند. اگر دما بیش از حد پایین بیاید، بسیاری از واکنش ها کند شده و فرآیندهای تولید وابسته به گرما با مشکل روبه رو می شوند. رطوبت نیز یکی از مهم ترین عوامل کنترل آلودگی است.

رطوبت بالا باعث افزایش چسبندگی ذرات و نشستن آن ها بر سطوح می شود، و رطوبت پایین موجب افزایش الکتریسیته ساکن می گردد که در صنایع الکترونیک فاجعه بار است. به همین دلیل، کنترل دقیق دما و رطوبت، بخشی از شرط محیطی ایده آل اتاق تمیز محسوب می شود و مستقیماً روی شاخص کیفیت و کارایی سیستم اثر دارد.

دمای استاندارد اتاق تمیز

دمای اتاق تمیز بسته به نوع صنعت و کلاس کلین روم متفاوت است، اما معمولاً در بازه ۱۸ تا ۲۲ درجه سانتی گراد نگه داشته می شود. در صنایع دارویی، این محدوده کمی پایین تر است تا رشد میکروبی کنترل شود. در صنایع الکترونیک، نگه داشتن دما در بازه باریک تر اهمیت بیشتری دارد، زیرا بسیاری از تراشه ها و قطعات نیمه هادی نسبت به نوسانات حرارتی حساس اند.

دمای استاندارد اتاق تمیز باید به گونه ای تنظیم شود که هم برای فرایند تولید مناسب باشد و هم کارکنان بتوانند با لباس های تخصصی اتاق تمیز در آن مدت طولانی فعالیت کنند. هرگونه افزایش دمای غیرمنتظره می تواند رطوبت نسبی را تغییر دهد و این تغییر در یک محیط کنترل شده می تواند بر توزیع ذرات و رفتار آن ها تأثیر بگذارد.

به همین دلیل، سیستم های تهویه و HVAC کلین روم مجهز به سنسورهای دقیق و الگوریتم های کنترلی هستند که دما را بدون کوچک ترین نوسان حفظ می کنند.

رطوبت استاندارد در کلین روم

رطوبت نسبی یکی از حساس ترین پارامترهای کلین روم است. رطوبت معمولاً بین 40 تا 60 درصد نگه داشته می شود؛ اما این مقدار بر اساس نوع فرآیند تغییر می کند. اگر رطوبت بسیار پایین باشد، احتمال تولید الکتریسیته ساکن افزایش می یابد، که در صنایع الکترونیک، مونتاژ تراشه و تولید تجهیزات پزشکی بسیار خطرناک است.

از سوی دیگر، رطوبت بالا باعث افزایش احتمال رشد قارچ ها و باکتری ها شده و امنیت زیستی اتاق تمیز را تهدید می کند. علاوه بر این، رطوبت زیاد موجب چسبندگی ذرات و نشستن آن ها بر روی سطوح می شود که این موضوع نیز برای فرآیندهای حساس مشکل زا خواهد بود. به همین دلیل، تعیین رطوبت استاندارد در کلین روم نیازمند شناخت دقیق فرآیند تولید و نوع آلودگی های غالب است.

تأثیر رطوبت بر انتقال ذرات در کلین روم

رفتار ذرات در مجاورت رطوبت به طور کامل تغییر می کند. در یک اتاق با رطوبت پایین، ذرات خشک، سبک و معلق باقی می مانند و احتمال حرکت آزادانه آن ها بسیار زیاد است. این شرایط برای صنایع نیمه هادی یا آزمایشگاه های سطح بالا بسیار ناامن است، زیرا ذرات کوچک می توانند وارد تجهیزات حساس شده یا روی ویفرهای سیلیکونی بنشینند و عملکرد آن ها را مختل کنند.

در مقابل، در شرایط رطوبتی بالا، ذرات سنگین تر می شوند و احتمال چسبندگی آن ها به سطوح افزایش می یابد. این امر شاید انتشار ذرات را کاهش دهد، اما می تواند مشکلاتی در فرایندهای پوشش دهی، بسته بندی یا تولید اقلام استریل ایجاد کند. در واقع رطوبت، مانند یک عامل کنترلی برای رفتار ذرات عمل می کند. به همین دلیل، تنظیم دقیق رطوبت بخشی جدایی ناپذیر از شرط محیطی ایده آل اتاق تمیز است.

نقش سیستم های تهویه در کنترل محیط

سیستم تهویه یا HVAC مهم ترین عنصر در ایجاد شرایط محیطی پایدار است. این سیستم ها نه تنها دما و رطوبت را تنظیم می کنند، بلکه تضمین می کنند که هوای واردشده به اتاق تمیز، از فیلترهای هپا یا اولپا عبور کند و عاری از ذرات باشد. سیستم های تهویه پیشرفته برای اتاق های تمیز معمولاً از چندین لایه کنترل استفاده می کنند. هوای تازه ورودی با نسبت مشخصی با هوای بازچرخش ترکیب می شود.

دما و رطوبت توسط چیلرها، سیستم های رطوبت زن یا رطوبت گیر تنظیم می شوند. اختلاف فشار بین بخش های مختلف نیز توسط دمپرهای کنترلی برقرار می شود تا از ورود آلودگی از بخش های کم کیفیت تر جلوگیری شود. این سیستم ها به سنسورهای دقیق تجهیز شده اند که قادرند هر تغییر کوچک در دما یا رطوبت را تشخیص دهند و بلافاصله واکنش مناسب انجام دهند.

روش های مانیتورینگ هوا در کلین روم

پایش مداوم کیفیت هوا در اتاق تمیز تنها یک توصیه نیست، بلکه یک الزام حیاتی است. مانیتورینگ شامل اندازه گیری هم زمان دما، رطوبت، ذرات معلق، فشار مثبت و سرعت جریان هوا است. سیستم های مانیتورینگ در کلین روم از حسگرهای بسیار دقیق استفاده می کنند که در نقاط مختلف فضا نصب شده اند. این حسگرها اطلاعات را به یک مرکز کنترل ارسال می کنند تا هرگونه تغییر، در کوتاه ترین زمان ثبت شود.

 برخی اتاق های تمیز از سیستم های هشداردهی سریع استفاده می کنند تا در صورت افزایش دما، افت رطوبت یا افزایش ذرات، پرسنل فوراً مطلع شوند. این سیستم ها معمولاً با بازبینی های دوره ای همراه اند تا از عملکرد صحیح دستگاه ها اطمینان حاصل شود و شرط محیطی ایده آل اتاق تمیز همواره برقرار بماند.

جدول: مقایسه دما و رطوبت استاندارد در کلاس های مختلف اتاق تمیز

سخن پایانی درباره کنترل دما و رطوبت کلین روم

کنترل دما و رطوبت در اتاق تمیز بخشی از شالوده عملکرد این محیط های حساس است. بدون حفظ شرط محیطی ایده آل اتاق تمیز، نه تجهیزات می توانند عملکرد پایدار داشته باشند و نه فرآیندهای تولید حساس قادر خواهند بود کیفیت مورد انتظار را ارائه دهند. اتاق تمیز باید به گونه ای مدیریت شود که دما، رطوبت، فشار و ذرات همگی در محدوده استاندارد قرار بگیرند و هرگونه اختلال در این مقادیر سریعاً شناسایی و اصلاح شود.

 نقش سیستم های تهویه، تجهیزات مانیتورینگ، پرسنل آموزش دیده و دستورالعمل های عملیاتی در این میان بسیار حیاتی است. در نهایت، اتاق تمیز زمانی می تواند به استانداردهای جهانی نزدیک شود که دما و رطوبت آن نه تنها کنترل شوند، بلکه پایدار، قابل پیش بینی و هماهنگ با فرآیندهای تولید باشند.

سوالات متداول درباره کنترل دما و رطوبت کلین روم

1. چرا کنترل رطوبت در اتاق تمیز اهمیت دارد؟

رطوبت رفتار ذرات، میزان الکتریسیته ساکن، سرعت رشد میکروبی و کیفیت ساخت محصولات حساس را تحت تأثیر قرار می دهد. اگر رطوبت خارج از محدوده استاندارد باشد، فرآیندهای تولیدی دچار اختلال می شوند.

2. چه دمایی برای اتاق تمیز مناسب است؟

معمولاً دمای بین ۱۸ تا ۲۲ درجه سانتی گراد استاندارد است؛ اما این مقدار با توجه به نوع فرآیند و کلاس کلین روم می تواند تغییر کند.

3. آیا کنترل دما و رطوبت فقط توسط HVAC انجام می شود؟

بخش عمده کنترل به سیستم HVAC مربوط است، اما سیستم های مانیتورینگ، سنسورها، چیلرها، رطوبت زن ها و تجهیزات کنترل فشار نیز نقش مکمل دارند.

حضور هر فرد در کلین روم به معنای ورود یک منبع بالقوه آلودگی به محیطی است که کوچک ترین ذره، میکروارگانیسم یا خطای انسانی می تواند روند تولید را مختل کرده یا کیفیت محصول را تحت تأثیر قرار دهد.

 به همین دلیل، لباس و رفتار پرسنل در اتاق تمیز نه تنها یک دستورالعمل ساده نیست، بلکه یک الزام جدی برای حفظ استانداردهای کیفی، جلوگیری از آلودگی و تضمین سلامت فرآیندهای تولید به شمار می رود.

این مقاله توضیح می دهد که لباس کار اتاق تمیز چیست، رفتار صحیح داخل کلین روم چگونه باید باشد، اشتباهات رایج پرسنل کدام اند و چرا رعایت این قوانین اهمیت حیاتی دارد.

چرا لباس و رفتار پرسنل در اتاق تمیز مهم است؟

درک اهمیت رفتار پرسنل در اتاق تمیز زمانی عمیق تر می شود که بدانیم در کلین روم، میزان کنترل آلودگی تا حدی شدید است که حتی یک حرکت سریع دست، یک مکالمه کوتاه، یا یک لباس نامناسب می تواند هزاران ذره را در هوا پخش کند. انسان به طور متوسط در هر دقیقه بین ۱۰۰ هزار تا یک میلیون ذره می ریزد.

حتی هنگامی که بی حرکت ایستاده است، ریزترین سلول های پوست، الیاف لباس یا آلودگی های همراه با تنفس می توانند وارد محیط شوند.

از آنجایی که تجهیزات اتاق تمیز برای دستیابی به حداقل ذرات طراحی شده اند، رفتار پرسنل نقش اصلی در موفقیت سیستم کنترل آلودگی دارد. هرگونه بی دقتی در لباس کار، حرکت بدن، سرعت انجام وظایف یا حتی عدم رعایت سکوت و آرامش می تواند تعادل محیط را بر هم زده و کیفیت محصول را تهدید کند.

به همین دلیل، آموزش دقیق رفتار حرفه ای در کلین روم، انتخاب لباس استاندارد و رعایت اصول ورود و خروج، از الزامات غیرقابل چشم پوشی در صنایع حساس محسوب می شود.

تجهیزات پوششی مناسب در کلین روم

لباس کار اتاق تمیز مجموعه ای از تجهیزات پوششی است که برای جلوگیری از انتشار ذرات انسانی طراحی شده اند. هر یک از این تجهیزات نقشی مشخص در کنترل آلودگی دارند.

لباس کلین روم از پارچه هایی ساخته می شود که حداقل پرزدهی را دارند و قابلیت ممانعت از انتشار ذرات پوستی را فراهم می کنند.

این لباس ها معمولاً از الیاف پلی استر با تراکم بالا و بافت مخصوص ساخته شده اند تا مقاومت لازم در برابر الکتریسیته ساکن را نیز داشته باشند.

پوشش سر و صورت که شامل هود، کلاه و ماسک های چندلایه است، از خروج ذرات ناشی از مو، تنفس و پوست صورت جلوگیری می کند. دستکش ها نیز از ضروری ترین تجهیزات هستند؛ زیرا دست انسان یکی از اصلی ترین منابع آلودگی محسوب می شود.

کفش مخصوص یا روکش کفش برای جلوگیری از انتقال آلودگی های کف پا به محیط استفاده می شود. کارکرد تمام این تجهیزات در یک اصل مشترک خلاصه می شود: جلوگیری از تعامل مستقیم ذرات انسانی با هوای کنترل شده کلین روم. کیفیت و طراحی صحیح لباس، تأثیر مستقیمی بر اثربخشی کنترل آلودگی دارد.

مراحل پوشیدن لباس در اتاق تمیز

پوشیدن لباس کلین روم یک فرآیند دقیق و مرحله به مرحله است، نه یک کار سریع و ساده. برای ورود به اتاق تمیز، افراد ابتدا وارد ناحیه ای به نام گامبینگ یا رخت کن ورودی می شوند.

در این بخش، پرسنل باید ابتدا لباس های روزمره را به حد استاندارد تعیین شده کاهش دهند و از تماس مستقیم پوست با محیط جلوگیری کنند. سپس مرحله شست وشوی کامل دست ها انجام می شود.

پس از آن، پوشیدن تجهیزات به ترتیب مشخص آغاز می گردد. ابتدا روکش کفش و سپس لباس سرهم کلین روم پوشیده می شود. دستکش ها باید پس از پوشیدن لباس و پیش از ورود نهایی به اتاق تمیز مورد استفاده قرار گیرند تا از انتقال آلودگی جلوگیری شود. ماسک در آخرین مرحله بسته به نوع کلین روم نصب می شود، زیرا ماسک باید کمتر در معرض تماس با دست قرار گیرد.

این فرآیند نه تنها نظم فیزیکی، بلکه نظم ذهنی پرسنل را نیز ایجاد می کند و به آن ها یادآوری می کند که ورود به کلین روم باید با تمرکز و رعایت جزئیات انجام شود.

قوانین ورود و خروج پرسنل در اتاق تمیز

ورود و خروج به کلین روم یکی از حساس ترین بخش های کنترل آلودگی است. هنگام ورود، فرد باید مرحله به مرحله آلودگی را کاهش دهد و از هرگونه حرکت سریع یا تماس غیرضروری اجتناب کند. به همان اندازه که ورود حساس است، خروج نیز باید با دقت انجام شود تا آلودگی های احتمالی از محیط خارج نشوند یا تجهیزات آسیب نبینند.

پرسنل هنگام ورود نباید هیچگونه وسیله شخصی همراه داشته باشند و باید مطمئن شوند که لباس کلین روم کاملاً در وضعیت مناسب قرار دارد. در زمان خروج نیز باید تمام تجهیزات حفاظتی به صورت کنترل شده برداشته شوند تا آلودگی ها به محیط بیرونی منتقل نشوند.

رفتارهای ممنوع داخل کلین روم

رفتار افراد در اتاق تمیز بخش دیگری از کنترل آلودگی است که اهمیت آن کمتر از تجهیزات پوششی نیست. حرکت سریع در این فضا یکی از ممنوعیت های اصلی است، زیرا هر حرکت تند باعث افزایش چندبرابری پراکندگی ذرات می شود. صحبت غیرضروری، خندیدن بلند، یا هر رفتاری که باعث افزایش جریان هوا یا ذرات تنفسی شود، باید به حداقل برسد.

تماس با تجهیزات بدون دستکش یا لمس سطوح غیرضروری، یکی دیگر از رفتارهای ممنوع است. همچنین ورود هرگونه ماده کاغذی، پرزدار، یا وسایل شخصی کاملاً ممنوع است. پرسنل باید هنگام حرکت در کلین روم همیشه آرام، کنترل شده و با مسیر مشخص حرکت کنند. تکان دادن لباس، کشیدن دست به صورت یا حالت های مشابه، از جمله رفتارهای خطرناک است که به طور مستقیم در انتشار آلودگی اثر می گذارند.

اشتباهات رایج پرسنل در کلین روم

بسیاری از آلودگی های انسانی در کلین روم نتیجه اشتباهات ساده اما پرتکرار است. یکی از رایج ترین اشتباهات، عدم پوشیدن صحیح لباس کار اتاق تمیز است؛ برای مثال باز بودن قسمتی از ماسک، رها شدن زیپ لباس یا پوشیدن نامناسب دستکش. این اشتباهات باعث ایجاد کانال هایی برای ورود ذرات انسانی به محیط حساس می شوند.

اشتباه رایج دیگر، استفاده نادرست از گامبینگ است. پرسنلی که بدون شست وشوی صحیح دست یا بدون تعویض روکش کفش وارد اتاق می شوند، عملاً بخش مهمی از آلودگی را به داخل منتقل می کنند.

رفتارهای غیرحرفه ای مانند دست زدن به صورت، صحبت بلند، لمس بی مورد سطوح یا عدم رعایت فاصله از تجهیزات نیز می تواند کیفیت هوا را به طور جدی تحت تأثیر قرار دهد.

جدول: منابع آلودگی انسانی در اتاق تمیز و تأثیر آن ها

سخن پایانی درباره رفتار پرسنل در اتاق تمیز

اتاق تمیز محیطی نیست که بتوان با بی دقتی یا رفتار غیرحرفه ای در آن فعالیت کرد. هر حرکت، هر لباس و هر تصمیمی می تواند نتیجه فرایندهای حساس تولید را تحت تأثیر قرار دهد. اهمیت رعایت قوانین لباس و رفتار پرسنل در اتاق تمیز تنها در کیفیت محصول نهایی خلاصه نمی شود؛ بلکه امنیت پرسنل، پایداری تولید، جلوگیری از آلودگی متقاطع و حفظ استانداردهای بین المللی نیز به آن وابسته است.

اگر لباس کار اتاق تمیز به درستی انتخاب و استفاده شود و اگر پرسنل رفتاری حرفه ای، آرام و مطابق استاندارد داشته باشند، کیفیت کلین روم در وضعیت مطلوب باقی می ماند. توجه به جزئیات، آموزش مستمر و نظارت دقیق، سه اصل کلیدی برای افزایش کارایی پرسنل در محیط های حساس است. رعایت این اصول، ارزشمندترین سرمایه یک مجموعه یعنی کیفیت و اعتبار تولید را تضمین می کند.

سوالات متداول درباره رفتار پرسنل در اتاق تمیز

1. لباس و رفتار پرسنل در اتاق تمیز چه نقشی در کنترل آلودگی دارد؟

پرسنل بزرگ ترین منبع آلودگی در کلین روم هستند. رعایت لباس استاندارد و رفتار کنترل شده باعث کاهش ذرات انسانی، جلوگیری از آلودگی متقاطع و حفظ استانداردهای محیطی می شود.

2. آیا همه کلین روم ها لباس یکسان دارند؟

نوع لباس بسته به کلاس اتاق تمیز متفاوت است. در کلین روم های سطوح بالاتر، پوشش کامل تری شامل ماسک، هود، دستکش چندلایه و کفش های مخصوص استفاده می شود.

3. رایج ترین اشتباهات پرسنل در کلین روم چیست؟

پوشیدن نادرست لباس، حرکت سریع، صحبت اضافی، لمس صورت یا سطوح، و استفاده نادرست از گامبینگ از اشتباهات رایج هستند.

استفاده از اتاق تمیز صنایع غذایی به عنوان یک راهکار اساسی برای کنترل محیط تولید و تضمین کیفیت محصول مطرح می شود. این فضاها با طراحی استاندارد و تجهیزات تخصصی، امکان تولید بهداشتی و مطابق با استانداردهای جهانی را فراهم می کنند.

از سوی دیگر، فشار رقابتی و قوانین سختگیرانه سازمان غذا و دارو، شرکت ها را مجبور می کند تا بیشترین دقت را در تمام مراحل تولید داشته باشند. اتاق های تمیز به شرکت ها این امکان را می دهند که نه تنها کیفیت محصول را تضمین کنند، بلکه فرآیند تولید را بهینه کرده و ریسک های بهداشتی را به حداقل برسانند.

در ادامه، به بررسی اهمیت، کاربرد، تجهیزات و الزامات اتاق تمیز در صنایع غذایی خواهیم پرداخت تا تصویری جامع از این فناوری برای مخاطبان ارائه شود.

اهمیت استفاده از اتاق تمیز در صنایع غذایی

استفاده از اتاق تمیز در صنایع غذایی اهمیت فراوانی دارد، زیرا محیط تولید بهداشت محور نیازمند کنترل دقیق آلاینده ها، ذرات معلق و میکروارگانیسم هاست. این اتاق ها با طراحی ویژه و سیستم های تهویه و فیلتراسیون پیشرفته، تضمین می کنند که محیط تولید عاری از ذرات معلق، گرد و غبار و میکروب ها باشد.

کنترل کیفیت محصول

یکی از مهم ترین مزایای اتاق تمیز، کنترل کیفیت نهایی محصول است. در تولید محصولات حساس مانند لبنیات، نوشیدنی ها، غذاهای آماده و محصولات بسته بندی شده، کوچک ترین آلودگی می تواند باعث فساد یا کاهش کیفیت محصول شود. استفاده از اتاق تمیز به تولیدکنندگان امکان می دهد تا محصولات خود را با بالاترین استانداردهای بهداشتی ارائه دهند.

افزایش ایمنی غذایی

اتاق تمیز صنایع غذایی، نقش حیاتی در حفظ ایمنی غذایی دارد. این محیط ها با محدود کردن ورود آلاینده ها، احتمال بروز مشکلات بهداشتی و شکایات مشتریان را کاهش می دهند. شرکت هایی که از اتاق تمیز استفاده می کنند، اعتماد مصرف کنندگان را افزایش داده و برند خود را به عنوان یک برند ایمن و مطمئن معرفی می کنند.

کاهش ضایعات و هزینه ها

با استفاده از اتاق تمیز، میزان ضایعات ناشی از آلودگی کاهش می یابد. تولیدکنندگان می توانند خطاهای تولیدی، برگشتی ها و ضرر مالی ناشی از فساد محصول را کاهش دهند. به طور کلی، سرمایه گذاری در اتاق تمیز علاوه بر تضمین کیفیت، صرفه جویی اقتصادی و ارتقای بهره وری را به همراه دارد.

کاربرد اتاق تمیز صنایع غذایی

اتاق تمیز صنایع غذایی در بسیاری از فرآیندهای تولید کاربرد دارد و به تولید محصولات سالم و با کیفیت کمک می کند. این کاربردها به گونه ای طراحی شده اند که تمامی مراحل تولید از ورود مواد اولیه تا بسته بندی نهایی تحت کنترل دقیق قرار گیرد.

تولید مواد اولیه حساس

در تولید موادی مانند پودرهای شیر، افزودنی های غذایی و مواد اولیه دارویی غذایی، محیط تولید باید عاری از گرد و غبار و میکروب ها باشد. اتاق تمیز این امکان را فراهم می کند تا مواد اولیه با کیفیت بالا وارد خط تولید شوند و از آلودگی های احتمالی جلوگیری شود.

فرآیندهای بسته بندی

بسته بندی محصولات غذایی یکی از مراحل حساس است، زیرا تماس مستقیم با محیط خارجی می تواند منجر به آلودگی محصول شود. استفاده از اتاق تمیز در بخش بسته بندی، تضمین می کند که محصول نهایی بدون هیچ گونه آلودگی به دست مصرف کننده برسد.

آزمایشگاه ها و کنترل کیفی

در بخش کنترل کیفیت، نمونه برداری و آزمایش های میکروبی و شیمیایی نیازمند محیطی پاک و استاندارد است. اتاق تمیز شرایط لازم برای انجام این آزمایش ها را فراهم می کند تا نتایج دقیق و قابل اعتماد باشند و محصولات مطابق استانداردهای ایمنی غذایی تولید شوند.

بخش مورد نیاز صنایع مواد غذایی به اتاق تمیز

استفاده از اتاق تمیز در صنایع غذایی بسته به نوع محصولات و حساسیت فرآیندها متفاوت است. برخی بخش ها به دلیل ریسک بالای آلودگی و اهمیت بالای کیفیت، نیاز بیشتری به اتاق تمیز دارند.

صنایع لبنی

در تولید شیر، پنیر، ماست و سایر محصولات لبنی، کنترل میکروبی محیط تولید اهمیت زیادی دارد. اتاق تمیز در این صنایع از ورود میکروب ها جلوگیری کرده و ایمنی محصول را تضمین می کند.

صنایع نوشیدنی

تولید نوشیدنی ها، آبمیوه ها و نوشابه ها نیازمند محیطی بدون ذرات معلق و گرد و غبار است. اتاق تمیز در خطوط تولید این صنایع، کیفیت و طول عمر محصولات را افزایش می دهد.

صنایع غذای آماده

در تولید غذاهای آماده، فریز شده یا نیمه آماده، خطر آلودگی بسیار بالاست. استفاده از اتاق تمیز در بخش آماده سازی و بسته بندی، ضریب ایمنی محصول را به حداکثر می رساند.

تجهیزات استفاده شده در اتاق تمیز صنایع غذایی چه هستند؟

تجهیزات اتاق تمیز صنایع غذایی با هدف کنترل آلاینده ها و ایجاد محیطی سالم طراحی می شوند. این تجهیزات شامل سیستم های تهویه، فیلتراسیون، پوشش های دیوار و کف و ابزارهای تخصصی هستند.

سیستم تهویه و فیلتراسیون

تهویه هوا با فیلترهای HEPA یا ULPA ذرات معلق را از هوا حذف می کند و محیط را از نظر میکروبی پاک نگه می دارد. جریان هوای کنترل شده به جلوگیری از ورود ذرات خارجی و ایجاد فشار مثبت کمک می کند. برای اطلاعات بیشتر درباره سیستم تهویه اتاق تمیز، به صفحه سیستم تهویه اتاق تمیز سر بزنید.

پوشش های دیوار و کف

دیوارها و کف اتاق تمیز با مواد ضد میکروب و قابل شستشو پوشانده می شوند تا تجمع ذرات و رشد میکروب ها کاهش یابد. این پوشش ها مقاومت بالایی در برابر مواد شیمیایی و رطوبت دارند.

ابزار و تجهیزات جانبی

ابزارهای تخصصی مانند دستکش ها، لباس های مخصوص، درب های خودکار و پنجره های با کنترل فشار به حفظ استانداردهای بهداشتی کمک می کنند. تجهیزات کنترل دما و رطوبت نیز به حفظ شرایط مطلوب محیطی کمک می کنند.

الزامات و استانداردهای اتاق تمیز برای صنایع غذایی چیست؟

اتاق تمیز صنایع غذایی باید مطابق با استانداردهای بین المللی و ملی طراحی و اجرا شود. این استانداردها شامل کنترل ذرات معلق، میکروارگانیسم ها، دما، رطوبت و فشار محیط است.

استاندارد ISO 14644

این استاندارد، محدوده های آلایندگی هوا و تعداد ذرات معلق در هر متر مکعب را تعیین می کند و به تولیدکنندگان کمک می کند تا محیط تولید خود را کنترل کنند.

استانداردهای HACCP و GMP

پیاده سازی HACCP و GMP در اتاق تمیز صنایع غذایی تضمین می کند که تمامی فرآیندهای تولید مطابق با اصول ایمنی و بهداشت انجام شوند و ریسک های بهداشتی کاهش یابند.

الزامات نظارتی

اتاق تمیز باید تحت نظارت مداوم و با پایش دوره ای کیفیت هوا و محیط قرار گیرد. این پایش شامل اندازه گیری ذرات معلق، کنترل میکروبی و سنجش پارامترهای محیطی است.

در چه قسمت هایی از صنایع غذایی از اتاق تمیز استفاده می شود؟

اتاق تمیز در تمامی بخش های حساس تولید صنایع غذایی کاربرد دارد، از بخش آماده سازی مواد اولیه تا بسته بندی نهایی و کنترل کیفیت.

خطوط تولید حساس

در خطوط تولید محصولاتی مانند لبنیات، نوشیدنی ها، غذای آماده و محصولات بسته بندی، اتاق تمیز تضمین می کند که محیط تولید عاری از آلودگی باشد.

آزمایشگاه ها و کنترل کیفیت

نمونه برداری و آزمایش های کنترل کیفیت نیازمند محیطی پاک هستند تا نتایج دقیق و قابل اعتماد به دست آید. اتاق تمیز این شرایط را فراهم می کند.

بخش بسته بندی

در بسته بندی مواد غذایی، اتاق تمیز باعث جلوگیری از ورود ذرات، گرد و غبار و میکروب ها می شود و سلامت محصول را تا رسیدن به دست مصرف کننده تضمین می کند.

سوالات متداول اتاق تمیز صنایع غذایی

۱. اتاق تمیز صنایع غذایی چیست؟
اتاق تمیز محیطی کنترل شده با سطح پایین ذرات معلق و میکروارگانیسم است که برای تولید محصولات غذایی با کیفیت و ایمن استفاده می شود.

۲. چرا صنایع غذایی به اتاق تمیز نیاز دارند؟
به دلیل حساسیت محصولات غذایی و خطر آلودگی، استفاده از اتاق تمیز برای کنترل کیفیت، ایمنی محصول و کاهش ضایعات ضروری است.

۳. چه استانداردهایی برای اتاق تمیز صنایع غذایی وجود دارد؟
استانداردهایی مانند ISO 14644، HACCP و GMP برای طراحی، پایش و کنترل اتاق تمیز صنایع غذایی تعریف شده اند تا ایمنی و کیفیت محصول تضمین شود.

در دنیای امروز، با پیشرفت های فناوری و نیازهای صنایع مختلف، ایجاد محیط های بهداشتی و کنترل شده اهمیت زیادی پیدا کرده است. اتاق های تمیز یا Clean Rooms محیط هایی هستند که به طور ویژه طراحی شده اند تا شرایط بهداشتی و محیطی کاملاً کنترل شده ای را فراهم کنند.

 این اتاق ها به ویژه در صنایعی مانند داروسازی، تولید نیمه رساناها، صنایع غذایی و پزشکی به کار می روند. در این محیط ها هرگونه آلودگی، گرد و غبار، رطوبت، دما و فشار هوا باید تحت کنترل دقیق باشد.

طراحی اتاق تمیز نه تنها به تجهیزات پیشرفته نیاز دارد بلکه باید تمام اصول استانداردهای جهانی و قوانین بهداشتی نیز رعایت شوند.

در این مقاله به طور مفصل به چک لیست طراحی اتاق تمیز پرداخته خواهد شد. این چک لیست می تواند به طراحان، مهندسان، و مدیران پروژه ها کمک کند تا اتاق تمیز مناسبی را با رعایت تمام الزامات طراحی و ساخت کنند.

۱. استانداردهای اولیه طراحی اتاق تمیز

در اولین گام برای طراحی اتاق تمیز، باید استانداردهای مختلف و معیارهایی که لازم است در نظر گرفته شود، شفاف سازی شوند. این استانداردها نه تنها در زمینه تجهیزات و مواد مورد استفاده بلکه در مورد طراحی ساختار فیزیکی اتاق نیز اهمیت دارند.

انتخاب مواد مناسب برای ساخت

یکی از اصلی ترین فاکتورها در طراحی اتاق تمیز انتخاب مواد مناسب برای ساخت و پوشش دیوارها، کف ها و سقف ها است. این مواد باید ویژگی هایی چون ضد باکتریایی بودن، قابلیت تمیز شدن آسان، مقاومت در برابر خوردگی و ضدآلودگی بودن داشته باشند. به طور معمول از مصالحی مانند استیل ضد زنگ، PVC، و مواد خاصی استفاده می شود که به راحتی قابل شست وشو و ضدعفونی کردن هستند.

تعیین کلاس بندی اتاق تمیز

اتاق های تمیز طبق استانداردهای جهانی مانند ISO 14644-1 به چندین کلاس تقسیم می شوند که در هر کلاس، میزان آلاینده های موجود در هوا تعیین می شود. برای مثال، در کلاس ISO 1، میزان ذرات معلق در هر متر مکعب هوا باید به حداقل برسد. این انتخاب بسته به نوع صنعت و کاربرد اتاق تمیز، متفاوت خواهد بود.

سیستم تهویه و فیلتراسیون

در طراحی اتاق تمیز، سیستم تهویه و فیلتراسیون هوا یکی از مهم ترین ارکان محسوب می شود. استفاده از فیلترهای HEPA یا ULPA برای تصفیه هوای ورودی و اطمینان از حذف ذرات آلاینده ضروری است. سیستم تهویه باید به گونه ای طراحی شود که هوا به طور یکنواخت در اتاق جریان یابد و هیچ گونه جابجایی هوای آلوده به دیگر نقاط اتاق صورت نگیرد.

۲. طراحی سیستم های پشتیبانی

پس از طراحی بخش های اصلی، به سیستم های پشتیبانی باید توجه ویژه ای شود. این سیستم ها کمک می کنند تا محیط اتاق تمیز به طور مؤثر و کارآمد عمل کند.

روشنایی

روشنایی یکی از عوامل مهم در طراحی اتاق تمیز است. نور باید به گونه ای انتخاب شود که نه تنها کیفیت روشنایی را به طور مناسب فراهم کند، بلکه به گونه ای باشد که تولید حرارت نکند. لامپ هایی که معمولاً برای اتاق های تمیز استفاده می شوند، باید خاصیت ضدباکتری داشته و به راحتی تمیز شوند.

کنترل دما و رطوبت

دما و رطوبت نیز باید به دقت کنترل شوند. در بسیاری از صنایع مانند داروسازی، شرایط دما و رطوبت بسیار حساس هستند. بنابراین، طراحی سیستم های کنترل دما و رطوبت باید به گونه ای باشد که هیچ گونه نوسانی در این موارد ایجاد نشود.

سیستم های تأمین انرژی

اتاق های تمیز معمولاً به انرژی بسیار زیادی نیاز دارند. به همین دلیل، طراحی تأسیسات و سیستم های انرژی باید به گونه ای باشد که نه تنها منابع انرژی در دسترس باشند بلکه میزان مصرف انرژی نیز به حداقل برسد. این امر شامل استفاده از تجهیزات با مصرف پایین انرژی و ایجاد سیستم های هوشمند برای مدیریت مصرف است.

فرآیند نصب و ساخت اتاق تمیز

پس از طراحی، فرآیند نصب و ساخت اتاق تمیز خود اهمیت زیادی دارد. این فرآیند باید طبق استانداردهای مورد نظر و به دقت انجام شود تا محیط تمیز و بدون آلودگی حاصل شود.

نصب دیوارها و سقف ها

یکی از مراحل اصلی در ساخت اتاق تمیز، نصب دیوارها و سقف های مخصوص است. این دیوارها و سقف ها باید به گونه ای نصب شوند که هیچ درز و شکافی در آن ها باقی نماند. درزها باید به طور کامل مهر و موم شوند تا از ورود گرد و غبار و آلودگی به داخل اتاق جلوگیری شود.

نصب سیستم تهویه

سیستم تهویه اتاق تمیز باید با دقت بسیار بالا نصب شود. برای این کار باید محل قرارگیری فیلترها، سیستم های تهویه و لوله های هوا با دقت زیاد در نظر گرفته شود. توجه به مواردی چون جهت جریان هوا و تهویه یکنواخت می تواند تأثیر زیادی در کیفیت اتاق تمیز داشته باشد.

آزمایش و تأسیسات نهایی

پس از نصب، انجام آزمایش های مختلف برای تأسیسات و تجهیزات ضروری است. این آزمایش ها شامل کنترل میزان آلاینده ها، بررسی کارکرد سیستم تهویه و همچنین ارزیابی دما و رطوبت است. در این مرحله، باید مطمئن شد که تمامی سیستم ها طبق استانداردها کار می کنند.

۴. نکات اضافی در طراحی اتاق تمیز

در طراحی اتاق تمیز، برخی نکات اضافی نیز وجود دارند که می توانند کارایی و ایمنی این فضاها را افزایش دهند.

طراحی خروجی ها و ورودی های مناسب

ورودی و خروجی ها باید به گونه ای طراحی شوند که مانع ورود آلودگی و ذرات معلق به اتاق تمیز شوند. یکی از روش های معمول برای این کار، استفاده از اتاق های دوگانه است که فرد وارد اتاق تمیز نمی شود مگر اینکه لباس های مخصوص پوشیده باشد.

ایجاد سیستم های کنترل ورود و خروج

برای جلوگیری از ورود آلودگی به داخل اتاق تمیز، باید سیستم های کنترلی ورود و خروج وجود داشته باشد. این سیستم ها معمولاً شامل لباس های حفاظتی و تجهیزات ضدعفونی کننده هستند.

مراقبت و نگهداری اتاق تمیز

پس از ساخت اتاق تمیز، نگهداری صحیح آن به همان اندازه مهم است. سیستم های تهویه و فیلترها باید به طور منظم تمیز و تعویض شوند. همچنین، بررسی و کنترل دما و رطوبت باید به طور مستمر انجام شود.

سوالات متداول درباره چک لیست طراحی اتاق تمیز

چرا طراحی اتاق تمیز برای صنایع داروسازی مهم است؟

طراحی اتاق تمیز در صنایع داروسازی برای جلوگیری از آلودگی های محیطی بسیار ضروری است. این آلودگی ها می توانند بر کیفیت داروها تأثیر بگذارند و حتی سلامت انسان ها را به خطر اندازند.

چطور می توان کیفیت هوای داخل اتاق تمیز را کنترل کرد؟

کیفیت هوای اتاق تمیز با استفاده از فیلترهای HEPA یا ULPA و سیستم های تهویه هوشمند کنترل می شود. این سیستم ها ذرات معلق در هوا را حذف کرده و هوای پاکیزه و تمیز فراهم می آورند.

مهم ترین عوامل در نگهداری اتاق تمیز چیست؟

مهم ترین عوامل در نگهداری اتاق تمیز شامل تمیز کردن و تعویض فیلترها، کنترل دما و رطوبت، و نظارت بر کیفیت هوا هستند. این موارد به طور مستمر باید بررسی شوند تا اتاق تمیز کارایی مطلوب خود را حفظ کند.

نتیجه گیری درباره چک لیست طراحی اتاق تمیز

در این مقاله، به طور جامع به چک لیست طراحی اتاق تمیز پرداخته شد. طراحی چنین فضایی نیازمند دقت بسیار زیاد در انتخاب مواد، سیستم های تهویه، و رعایت استانداردهای جهانی است. این نکات، همراه با نظارت و نگهداری مداوم، می توانند اطمینان حاصل کنند که اتاق تمیز عملکرد مطلوب خود را در شرایط خاص صنایع مختلف حفظ می کند.

اگر تا به حال وارد بخش های داخلی یک بیمارستان شده باشی، احتمالاً متوجه نشده ای که پشت این آرامش ظاهری، یک نظم بسیار دقیق و حساب شده در جریان است. نظمی که اگر حتی برای چند ساعت به هم بخورد، می تواند باعث انتقال عفونت، افزایش بستری بیماران و حتی تهدید جان آن ها شود. یکی از مهم ترین پایه های این نظم، تفکیک صحیح اتاق تمیز و کثیف در بیمارستان است؛ مفهومی که شاید ساده به نظر برسد، اما در عمل یکی از پیچیده ترین و حساس ترین اصول کنترل عفونت محسوب می شود.

در دنیای پزشکی، تمیزی فقط به معنی نظافت ظاهری نیست. هر فضا، هر وسیله و حتی هر مسیر حرکتی تعریف مشخصی دارد. اتاق تمیز و کثیف در بیمارستان دقیقاً بر اساس همین تعاریف طراحی می شوند تا از تماس ناخواسته عوامل بیماری زا با بیماران، تجهیزات استریل و کادر درمان جلوگیری شود.

مفهوم اتاق تمیز و کثیف در بیمارستان از کجا آمده است؟

برای درک درست اهمیت اتاق تمیز و کثیف در بیمارستان، باید کمی به عقب برگردیم؛ به زمانی که بیمارستان ها هنوز با مفهوم کنترل عفونت به شکل امروزی آشنا نبودند. در گذشته، بسیاری از عفونت های بیمارستانی به دلیل جابه جایی نادرست وسایل، لباس ها و حتی پرسنل بین فضاهای آلوده و غیرآلوده رخ می داد.

با پیشرفت علم میکروب شناسی و شناخت راه های انتقال عفونت، مشخص شد که محیط نقش بسیار مهمی در سلامت بیمار دارد. از همین جا بود که تفکیک فضاها به «تمیز» و «کثیف» به عنوان یک اصل بنیادین وارد طراحی بیمارستان ها شد. امروزه اتاق تمیز و کثیف در بیمارستان نه تنها یک توصیه، بلکه یک الزام قانونی و استاندارد جهانی است.

اتاق تمیز در بیمارستان چیست و چه کاربردی دارد؟

پیش از آنکه به جزئیات فنی بپردازیم، لازم است تصویر روشنی از مفهوم اتاق تمیز داشته باشیم. اتاق تمیز در بیمارستان فضایی است که برای نگهداری، آماده سازی یا استفاده از وسایل استریل و نیمه استریل طراحی شده است. این فضاها باید حداقل تماس را با منابع آلودگی داشته باشند و ورود به آن ها تحت قوانین مشخصی انجام شود.

ویژگی های اصلی اتاق تمیز در بیمارستان

وقتی درباره ی اتاق تمیز و کثیف در بیمارستان صحبت می کنیم، اتاق تمیز معمولاً نماد بیشترین سطح کنترل و دقت است. این اتاق ها از نظر تهویه، فشار هوا، جنس سطوح و نحوه ی نظافت کاملاً متفاوت از سایر فضاها هستند. دیوارها و کف معمولاً از موادی ساخته می شوند که قابلیت شست وشوی مکرر و ضدعفونی کامل داشته باشند و هیچ درز یا شکافی برای تجمع میکروب ها وجود نداشته باشد.

علاوه بر این، ورود افراد به اتاق تمیز معمولاً با پوشش خاص، شست وشوی دست ها و گاهی عبور از فضاهای واسط انجام می شود تا احتمال انتقال آلودگی به صفر نزدیک شود.

نقش اتاق تمیز در جلوگیری از عفونت های بیمارستانی

یکی از مهم ترین دلایل طراحی اتاق تمیز و کثیف در بیمارستان، کاهش عفونت های بیمارستانی است. اتاق تمیز محلی است که ابزار جراحی، ست های استریل، داروها یا حتی غذاهای ویژه بیماران بدون خطر آلودگی آماده می شوند. کوچک ترین سهل انگاری در این فضا می تواند باعث ورود میکروب به بدن بیماری شود که سیستم ایمنی ضعیفی دارد.

اتاق کثیف در بیمارستان چیست و چرا به آن نیاز داریم؟

در مقابل اتاق تمیز، اتاق کثیف قرار دارد؛ فضایی که شاید کمتر درباره اش صحبت شود، اما نقشی به همان اندازه مهم دارد. اتاق کثیف در بیمارستان محلی است که وسایل آلوده، لباس های استفاده شده، پسماندهای پزشکی و ابزارهایی که نیاز به شست وشو یا استریل مجدد دارند، به طور موقت در آن نگهداری می شوند.

تعریف دقیق اتاق کثیف در بیمارستان

اتاق کثیف بخشی از سیستم ایمنی بیمارستان است. این فضا به گونه ای طراحی می شود که آلودگی در آن محصور بماند و به سایر بخش ها منتقل نشود. تهویه ی این اتاق ها معمولاً به صورت فشار منفی است، یعنی هوا از بیرون وارد اتاق می شود اما از آن خارج نمی شود تا آلودگی به محیط های دیگر نرسد.

اهمیت مدیریت صحیح اتاق کثیف

اگر اتاق کثیف به درستی مدیریت نشود، تمام فلسفه ی وجود اتاق تمیز و کثیف در بیمارستان زیر سؤال می رود. تجمع بیش از حد پسماند، عدم تخلیه به موقع یا اختلاط وسایل تمیز و آلوده می تواند باعث انتشار سریع عفونت در یک بخش یا حتی کل بیمارستان شود.

تفاوت های کلیدی بین اتاق تمیز و کثیف در بیمارستان

در نگاه اول ممکن است تفاوت این دو فضا ساده به نظر برسد، اما در عمل تفاوت ها بسیار عمیق تر هستند. اتاق تمیز و کثیف در بیمارستان نه تنها از نظر کاربری، بلکه از نظر طراحی، مسیرهای حرکتی و حتی فرهنگ کاری پرسنل با هم تفاوت دارند.

تفاوت در طراحی فیزیکی و معماری

اتاق های تمیز معمولاً در نزدیکی بخش های حساس مانند اتاق عمل یا ICU قرار دارند، در حالی که اتاق های کثیف اغلب در مسیرهای خروجی یا نقاطی با دسترسی محدود طراحی می شوند. حتی عرض درها، نوع دستگیره ها و جنس کف پوش ها در این دو فضا متفاوت است.

تفاوت در نحوه ی استفاده و ورود و خروج

در اتاق تمیز، هر چیزی طبق نظم مشخصی وارد و خارج می شود. اما در اتاق کثیف، تمرکز بر جمع آوری و کنترل آلودگی است. این تضاد عملکردی باعث شده که در استانداردهای جهانی، مسیرهای اتاق تمیز و کثیف در بیمارستان هرگز با هم تلاقی نداشته باشند.

نقش اتاق تمیز و کثیف در بیمارستان در چرخه استریلیزاسیون

یکی از مهم ترین جاهایی که اهمیت اتاق تمیز و کثیف در بیمارستان کاملاً دیده می شود، چرخه استریلیزاسیون تجهیزات پزشکی است. این چرخه شامل جمع آوری ابزار آلوده، شست وشو، استریل سازی و نگهداری مجدد است که هر مرحله باید در فضای مخصوص خود انجام شود.

شروع چرخه از اتاق کثیف

ابزار استفاده شده ابتدا وارد اتاق کثیف می شود. در این مرحله، آلودگی ها شناسایی و کنترل می شوند و ابزارها برای شست وشوی اولیه آماده می گردند. اگر این مرحله به درستی انجام نشود، آلودگی می تواند به مراحل بعدی منتقل شود.

پایان چرخه در اتاق تمیز

پس از استریل شدن، ابزارها وارد اتاق تمیز می شوند؛ جایی که باید کاملاً ایمن و عاری از هرگونه آلودگی باشد. این جداسازی دقیق باعث می شود که ابزار آماده ی استفاده بدون خطر به دست تیم درمان برسد.

سوالات متداول درباره اتاق تمیز و کثیف در بیمارستان

چرا تفکیک اتاق تمیز و کثیف در بیمارستان این قدر مهم است؟

این تفکیک مانع انتقال آلودگی و عفونت بین بیماران، تجهیزات و پرسنل می شود و یکی از اصلی ترین ابزارهای کنترل عفونت است.

آیا همه بخش های بیمارستان به اتاق تمیز و کثیف نیاز دارند؟

بیشتر بخش ها، به ویژه بخش های درمانی و بستری، به نوعی از این تفکیک نیاز دارند، اما سطح و نوع آن بسته به کاربری بخش متفاوت است.

چه عواملی باعث شکست سیستم اتاق تمیز و کثیف می شوند؟

عدم آموزش پرسنل، طراحی نامناسب فضا و رعایت نکردن پروتکل ها از مهم ترین عوامل شکست این سیستم هستند.

جمع بندی نهایی درباره اتاق تمیز و کثیف در بیمارستان

اتاق تمیز و کثیف در بیمارستان فقط دو فضای فیزیکی ساده نیستند، بلکه قلب تپنده ی سیستم ایمنی بیمارستان به شمار می آیند. این فضاها با ایجاد مرزهای مشخص میان آلودگی و پاکیزگی، نقش مستقیمی در حفظ جان بیماران و سلامت کادر درمان دارند. درک درست این مفهوم، طراحی اصولی و آموزش مداوم پرسنل می تواند بیمارستان را به محیطی امن تر، حرفه ای تر و قابل اعتمادتر تبدیل کند.

قوانین اتاق تمیز ستون فقرات عملکرد صحیح هر Cleanroom استاندارد محسوب می شوند. اتاق تمیز صرفاً مجموعه ای از تجهیزات پیشرفته مانند هواساز، فیلتر هپا یا درب مخصوص نیست، بلکه یک محیط کاملاً قانون مند است که رفتار افراد، نحوه ورود و خروج، نوع پوشش، شیوه کار با تجهیزات و حتی حرکت پرسنل را تحت کنترل قرار می دهد.

 کوچک ترین تخطی از این قوانین می تواند منجر به آلودگی میکروبی، رد شدن محصول در بازرسی های GMP یا حتی توقف کامل خط تولید شود. به همین دلیل، شناخت دقیق قوانین اتاق تمیز و اجرای سخت گیرانه آن ها نه یک انتخاب، بلکه یک الزام حرفه ای است.

مهمترین قوانین اتاق تمیز

این قوانین، چارچوب اصلی رفتار، تردد و فعالیت در محیط Cleanroom را مشخص می کنند و پایه تمام آموزش ها، ممیزی ها و فرآیندهای تضمین کیفیت هستند.

در این بخش، مهمترین قوانین اتاق تمیز ارائه می شوند تا ساختار کلی الزامات به خوبی دیده شود.

• استفاده الزامی از لباس مخصوص اتاق تمیز
• شستشو و ضدعفونی کامل دست ها پیش از ورود
• ممنوعیت ورود وسایل شخصی به اتاق تمیز
• کنترل تردد و محدودیت رفت وآمد غیرضروری
• رعایت مسیرهای مشخص حرکت افراد و مواد
• پرهیز از لمس سطوح و تجهیزات غیرضروری
• ممنوعیت خوردن، آشامیدن و آدامس
• رعایت دقیق پروتکل ورود و خروج
• کنترل رفتار پرسنل (حرکت، صحبت، ایستادن)
• ثبت، پایش و مستندسازی فعالیت ها

قوانین اتاق تمیز

درک واقعی قوانین اتاق تمیز زمانی شکل می گیرد که هر قانون را با منطق علمی و کاربرد عملی آن بشناسیم. در این بخش قوانین اتاق تمیز بررسی می شوند تا نقش هر کدام در کنترل آلودگی و حفظ عملکرد صحیح اتاق تمیز به طور کامل مشخص شود.

استفاده الزامی از لباس مخصوص اتاق تمیز

بدن انسان یکی از بزرگ ترین منابع تولید ذرات معلق، پرز و آلودگی میکروبی است. لباس مخصوص اتاق تمیز با الیاف بدون پرز و طراحی کنترل شده، مانع انتقال این آلودگی ها به محیط می شود.

رعایت این قانون باعث می شود ذرات ناشی از لباس های معمولی وارد جریان هوا نشوند و سطح پاکیزگی اتاق تمیز حفظ شود. انتخاب نوع لباس نیز باید متناسب با کلاس اتاق تمیز انجام شود.

شستشو و ضدعفونی کامل دست ها پیش از ورود

دست ها بیشترین تماس را با سطوح، تجهیزات و محصولات دارند و به همین دلیل یکی از مهم ترین مسیرهای انتقال آلودگی محسوب می شوند. شستشو و ضدعفونی صحیح دست ها پیش از ورود به اتاق تمیز، بار میکروبی را به طور قابل توجهی کاهش می دهد و از انتقال آلودگی ناخواسته جلوگیری می کند. این قانون نقش مستقیم در انطباق با استانداردهای GMP و ISO دارد.

ممنوعیت ورود وسایل شخصی به اتاق تمیز

وسایل شخصی مانند تلفن همراه، ساعت، زیورآلات و حتی خودکارهای معمولی، منابع بالقوه آلودگی هستند. این وسایل به راحتی ذرات، میکروب ها و آلودگی های محیطی را وارد اتاق تمیز می کنند. ممنوعیت ورود وسایل شخصی باعث می شود کنترل آلودگی ساده تر و قابل پیش بینی تر شود و ریسک آلودگی ناگهانی کاهش یابد.

کنترل تردد و محدودیت رفت و آمد غیرضروری

هر بار ورود یا خروج از اتاق تمیز می تواند تعادل فشار، جریان هوا و توزیع ذرات را مختل کند. محدودکردن تردد به افراد مجاز و ضروری، یکی از مؤثرترین راه ها برای حفظ شرایط پایدار محیط است. این قانون کمک می کند منابع آلودگی انسانی به حداقل برسند و شرایط کلاس اتاق تمیز حفظ شود.

رعایت مسیرهای مشخص حرکت افراد و مواد

در طراحی اتاق تمیز، مسیرهای حرکت افراد، مواد و تجهیزات به صورت مهندسی شده تعریف می شوند. رعایت این مسیرها از انتقال آلودگی از نواحی با سطح پاکیزگی پایین تر به نواحی حساس جلوگیری می کند. بی توجهی به این قانون می تواند باعث تداخل جریان های تمیز و آلوده و کاهش کارایی کل سیستم شود.

پرهیز از لمس سطوح و تجهیزات غیرضروری

هر تماس فیزیکی با سطوح، حتی با دستکش، می تواند منجر به انتقال آلودگی شود. محدودکردن تماس ها فقط به موارد ضروری، میزان آلودگی سطحی را کاهش می دهد و به حفظ پاکیزگی محیط کمک می کند. این قانون نیازمند آموزش مستمر و نظارت دقیق بر رفتار پرسنل است.

ممنوعیت خوردن، آشامیدن و آدامس

خوردن و آشامیدن در اتاق تمیز منبع مستقیم تولید ذرات، رطوبت و آلودگی میکروبی است. حتی کوچک ترین ذرات غذا می توانند استانداردهای اتاق تمیز را نقض کنند. به همین دلیل، این فعالیت ها به طور کامل در تمام کلاس های اتاق تمیز ممنوع هستند.

رعایت دقیق پروتکل ورود و خروج

ورود و خروج از اتاق تمیز باید طبق توالی مشخصی انجام شود که شامل رختکن های مرحله ای، تعویض لباس و در بسیاری موارد دوش هوا است. این پروتکل مانع ورود آلودگی از بیرون و خروج ذرات از داخل می شود. رعایت نکردن این قانون می تواند کل سیستم کنترل آلودگی را بی اثر کند.

کنترل رفتار پرسنل (حرکت، صحبت، ایستادن)

حرکات سریع، صحبت کردن بیش ازحد و جابه جایی غیرضروری باعث افزایش تولید ذرات معلق می شود. کنترل رفتار پرسنل یکی از قوانین کلیدی اتاق تمیز است که مستقیماً بر میزان آلودگی هوا اثر می گذارد. اجرای این قانون نیازمند فرهنگ سازی و آموزش مداوم است.

ثبت، پایش و مستندسازی فعالیت ها

مستندسازی فعالیت ها، ورود و خروج افراد و اقدامات اصلاحی، بخش جدایی ناپذیر قوانین اتاق تمیز است. این ثبت ها امکان ردیابی مشکلات، انجام ممیزی ها و اعتبارسنجی های دوره ای را فراهم می کنند و پایه سیستم تضمین کیفیت محسوب می شوند.

سخن نهایی درباره فعالیت اتاق تمیز

قوانین اتاق تمیز زمانی معنا پیدا می کنند که به صورت عملی، پایدار و قابل ممیزی اجرا شوند. صرف دانستن این قوانین کافی نیست؛ طراحی صحیح اتاق تمیز، انتخاب تجهیزات مناسب، آموزش پرسنل و پایش مستمر، همگی باید در کنار هم قرار بگیرند تا محیط Cleanroom واقعاً مطابق استاندارد عمل کند. هر خلأ کوچک در اجرای این قوانین می تواند کیفیت محصول، ایمنی فرآیند و اعتبار سازمان را به خطر بیندازد.

در این مسیر، همراهی یک مجموعه تخصصی نقش تعیین کننده ای دارد. آجسیکو با ارائه خدمات فروش اتاق تمیز، تجهیزات تخصصی، تضمین کیفیت و اعتبارسنجی، به سازمان ها کمک می کند قوانین اتاق تمیز را نه فقط روی کاغذ، بلکه در عمل پیاده سازی کنند. اگر به دنبال اتاق تمیزی هستید که واقعاً استاندارد باشد، اقدام آگاهانه امروز بهترین سرمایه گذاری برای آینده است.

سوالات متداول درباره قوانین اتاق تمیز

1. آیا همه اتاق های تمیز باید از قوانین یکسانی پیروی کنند؟

اصول کلی قوانین اتاق تمیز مشترک است، اما جزئیات آن بسته به کلاس اتاق تمیز، نوع صنعت و استانداردهای مرجع متفاوت خواهد بود.

2. کدام قانون بیشترین تأثیر را بر کاهش آلودگی دارد؟

کنترل رفتار پرسنل و استفاده صحیح از لباس مخصوص، بیشترین تأثیر را در کاهش ذرات معلق و آلودگی میکروبی دارند.

3. چگونه می توان از اجرای صحیح قوانین اتاق تمیز اطمینان حاصل کرد؟

آموزش مستمر، پایش دوره ای، مستندسازی دقیق و انجام اعتبارسنجی های منظم، بهترین راه برای اطمینان از اجرای صحیح قوانین اتاق تمیز است.

چند پارامتر در اتاق تمیز کنترل می شود پرسشی است که تقریباً همه مدیران تولید، مسئولان تضمین کیفیت و مهندسان صنایع حساس در ابتدای مسیر طراحی یا بهره برداری از یک Cleanroom با آن روبه رو می شوند.

اتاق تمیز فضایی نیست که صرفاً با چند فیلتر هوا یا یک سیستم تهویه پیشرفته تعریف شود، بلکه یک محیط کاملاً مهندسی شده است که در آن مجموعه ای از پارامترهای فیزیکی، محیطی، میکروبی و عملیاتی به صورت هم زمان و پیوسته کنترل می شوند.

اگر حتی یکی از این پارامترها از محدوده استاندارد خارج شود، کل عملکرد اتاق تمیز زیر سؤال می رود و ریسک آلودگی، عدم انطباق با استانداردها و افت کیفیت به طور جدی افزایش پیدا می کند.

در این مقاله بررسی می کنیم که چند پارامتر در اتاق تمیز کنترل می شود، این پارامترها دقیقاً چه هستند، چرا هر کدام اهمیت دارند و چگونه باید پایش و مدیریت شوند.

پارامترهای اتاق تمیز چیست؟

پارامترهای اتاق تمیز مجموعه ای از متغیرهای قابل اندازه گیری هستند که وضعیت پاکیزگی، پایداری محیط و انطباق اتاق تمیز با استانداردهای مرجع را مشخص می کنند. این پارامترها فقط به ذرات معلق محدود نمی شوند و طیف وسیعی از شرایط محیطی، عملکرد تجهیزات و حتی رفتار انسانی را در بر می گیرند.

کنترل پارامترهای اتاق تمیز معمولاً از طریق سیستم های مانیتورینگ، تجهیزات اندازه گیری دقیق و برنامه های پایش دوره ای انجام می شود. هدف از این کنترل ها، حفظ شرایط پایدار، پیشگیری از آلودگی و فراهم کردن محیطی قابل اعتماد برای فرآیندهای حساس است. زمانی که این پارامترها به درستی تعریف و کنترل شوند، اتاق تمیز می تواند به عنوان یک ابزار استراتژیک در تضمین کیفیت عمل کند.

در ادامه، به این پرسش اصلی پاسخ می دهیم که چند پارامتر در اتاق تمیز کنترل می شود.

چند پارامتر در اتاق تمیز کنترل می شود؟

پاسخ کوتاه این است که تعداد پارامترهای قابل کنترل در اتاق تمیز بسته به کلاس، صنعت و استاندارد مرجع متفاوت است، اما در اغلب پروژه های استاندارد، حداقل ده پارامتر اصلی به صورت مداوم یا دوره ای کنترل می شوند.

 در این بخش، این پارامترها به عنوان هسته اصلی کنترل محیط Cleanroom بررسی می شوند.

تعداد ذرات معلق در هوا

کنترل تعداد ذرات معلق مهم ترین و شناخته شده ترین پارامتر در اتاق تمیز است. این پارامتر مشخص می کند که در هر واحد حجم هوا، چه تعداد ذره با اندازه مشخص وجود دارد. استانداردهایی مانند ISO 14644 دقیقاً بر اساس همین پارامتر، کلاس اتاق تمیز را تعریف می کنند.

افزایش تعداد ذرات می تواند نشان دهنده نقص در سیستم فیلتراسیون، رفتار نامناسب پرسنل یا اختلال در جریان هوا باشد. به همین دلیل، پایش مداوم این پارامتر برای حفظ کلاس اتاق تمیز حیاتی است.

دمای محیط اتاق تمیز

دمای اتاق تمیز فقط برای آسایش پرسنل اهمیت ندارد، بلکه مستقیماً بر فرآیندها، تجهیزات و حتی رشد میکروارگانیسم ها اثر می گذارد. بسیاری از مواد اولیه و محصولات حساس نسبت به تغییرات دما واکنش نشان می دهند و خارج شدن دما از محدوده تعریف شده می تواند کیفیت محصول را تحت تأثیر قرار دهد.

کنترل دقیق دما به کمک سیستم های هواساز اتاق تمیز انجام می شود و یکی از پارامترهای پایه در طراحی و بهره برداری Cleanroom محسوب می شود.

رطوبت نسبی هوا

رطوبت نسبی یکی دیگر از پارامترهای کلیدی در اتاق تمیز است. رطوبت بالا می تواند رشد میکروبی را تسهیل کند و رطوبت پایین نیز باعث ایجاد الکتریسیته ساکن، آسیب به تجهیزات و مشکلات فرآیندی شود.

به همین دلیل، محدوده مجاز رطوبت در اتاق تمیز با توجه به نوع صنعت و فرآیند تعریف می شود و به صورت پیوسته پایش می گردد.

اختلاف فشار بین فضاها

کنترل اختلاف فشار یکی از پارامترهای حیاتی برای جلوگیری از ورود آلودگی از فضاهای کم تمیز به فضاهای تمیزتر است. در طراحی اصولی، فشار در اتاق های تمیز بالاتر از فضاهای مجاور قرار می گیرد تا جریان هوا همیشه به سمت بیرون باشد.

پایش اختلاف فشار به صورت مداوم انجام می شود و افت ناگهانی آن می تواند نشان دهنده نشتی، بازماندن درب یا نقص در سیستم تهویه باشد.

سرعت و الگوی جریان هوا

صرف داشتن هوای تمیز کافی نیست؛ نحوه حرکت هوا نیز اهمیت دارد. سرعت و الگوی جریان هوا تعیین می کند که ذرات چگونه از محیط خارج می شوند و آیا نقاط مرده یا تجمع آلودگی ایجاد می شود یا خیر.

در بسیاری از اتاق های تمیز، جریان هوای لامینار برای کنترل بهتر آلودگی استفاده می شود و این پارامتر به دقت طراحی و کنترل می گردد.

نرخ تعویض هوا

نرخ تعویض هوا مشخص می کند که هوای داخل اتاق تمیز در هر ساعت چند بار به طور کامل جایگزین می شود. این پارامتر نقش مهمی در رقیق سازی و حذف آلودگی ها دارد.

نرخ تعویض هوا بسته به کلاس اتاق تمیز متفاوت است و یکی از شاخص های اصلی عملکرد سیستم هواساز محسوب می شود.

وضعیت فیلترهای هوا

فیلترهای HEPA یا ULPA قلب سیستم تهویه اتاق تمیز هستند. کنترل سلامت، نشتی و راندمان این فیلترها یکی از پارامترهای حیاتی محسوب می شود.

هرگونه نقص در فیلترها می تواند باعث عبور ذرات و از دست رفتن کلاس اتاق تمیز شود، به همین دلیل تست های دوره ای فیلتر بخشی از برنامه کنترل پارامترهاست.

بار میکروبی هوا و سطوح

در بسیاری از صنایع، کنترل آلودگی میکروبی به اندازه ذرات غیرزنده اهمیت دارد. بار میکروبی هوا و سطوح از طریق نمونه برداری و آزمون های میکروبیولوژیک پایش می شود.

این پارامتر نشان دهنده سطح بهداشت محیط است و ارتباط مستقیمی با سلامت محصول و انطباق با الزامات GMP دارد.

وضعیت درب ها و تجهیزات ورودی

درب های اتاق تمیز، دوش هوا و سایر تجهیزات ورودی نقش مهمی در حفظ شرایط محیطی دارند. بازماندن درب، عملکرد نادرست دوش هوا یا نقص در آب بندی می تواند باعث ورود آلودگی شود.

به همین دلیل، وضعیت عملکرد این تجهیزات نیز به عنوان یکی از پارامترهای کنترلی در نظر گرفته می شود.

رفتار و تردد پرسنل

اگرچه رفتار پرسنل یک پارامتر فیزیکی کلاسیک نیست، اما یکی از عوامل اصلی تولید آلودگی در اتاق تمیز محسوب می شود. میزان تردد، نحوه حرکت، صحبت کردن و رعایت پوشش همگی بر سطح آلودگی اثر می گذارند.

کنترل این پارامتر از طریق آموزش، SOP و پایش غیرمستقیم انجام می شود و نقش کلیدی در موفقیت کنترل سایر پارامترها دارد.

سخن نهایی درباره اینکه چند پارامتر در اتاق تمیز کنترل می شود

کنترل هم زمان پارامترهایی مانند ذرات معلق، دما، رطوبت، فشار، جریان هوا، بار میکروبی و حتی رفتار پرسنل، تنها زمانی ممکن است که طراحی، تجهیزات و بهره برداری بر پایه اصول مهندسی و استانداردهای معتبر انجام شود.

هرگونه ساده انگاری در این مسیر می تواند منجر به هزینه های سنگین اصلاحی، رد شدن در ممیزی ها و افت کیفیت محصول شود.

در این مسیر، همراهی یک مجموعه تخصصی نقش تعیین کننده ای دارد. آجسیکو با ارائه خدمات فروش اتاق تمیز، تجهیزات تخصصی مانند درب اتاق تمیز، میز اتاق تمیز، دوش هوای اتاق تمیز و هواساز اتاق تمیز، و همچنین خدمات تضمین کیفیت و اعتبارسنجی، به سازمان ها کمک می کند کنترل پارامترهای اتاق تمیز را به صورت اصولی و قابل اعتماد پیاده سازی کنند.

سوالات متداول درباره اینکه در اتاق تمیز چند پارامتر کنترل می شود

1. آیا تعداد پارامترهای کنترل شده در همه اتاق های تمیز یکسان است؟

خیر، تعداد و نوع پارامترهای کنترل شده به کلاس اتاق تمیز، نوع صنعت و استاندارد مرجع بستگی دارد، اما اصول پایه در اغلب پروژه ها مشترک است.

2. مهم ترین پارامتر در اتاق تمیز کدام است؟

تعداد ذرات معلق مهم ترین شاخص طبقه بندی اتاق تمیز است، اما بدون کنترل سایر پارامترها، حفظ این شاخص امکان پذیر نیست.

3. هر چند وقت یک بار باید پارامترهای اتاق تمیز پایش شوند؟

برخی پارامترها به صورت مداوم و برخی به صورت دوره ای پایش می شوند. برنامه پایش به الزامات استاندارد و حساسیت فرآیند بستگی دارد.
